钢筋平法03G与11G的100条不同

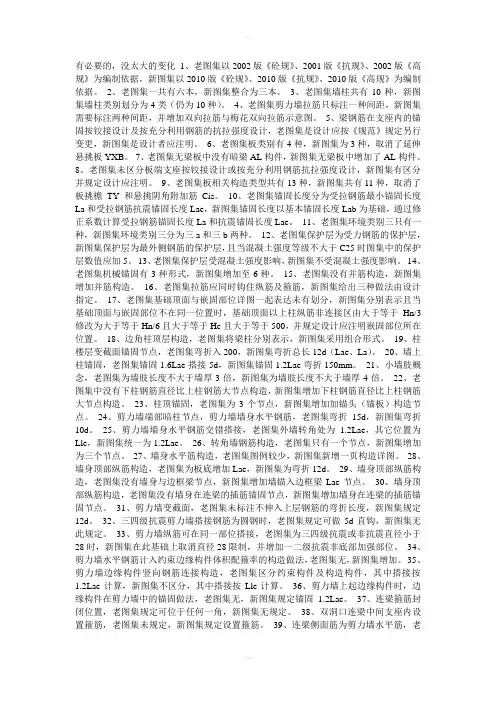

有必要的，没太大的变化1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab 为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

（11g的锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Laela=修正系数*lab,直径大于25*1.1lae=修正系数*la 一级、二级抗震*1.15三级抗震*1.05 ，四级抗震就是la）11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

请问11G图集和03G图集都有哪些不同的地方他们之间的区别，合计99项：1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

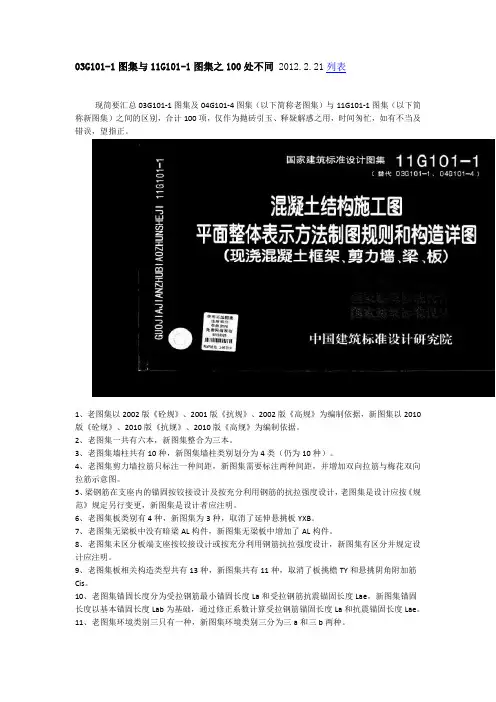

03G101-1图集与11G101-1图集之100处不同2012.2.21列表现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

11G与03G图集的主要区别-111G101与03G101变化说明：针对规范和新平法相关的变化，产品部先给各分支公司下发一些概要介绍：三大规范陆续实施引起了一些重要变化；11G101系列图集在规范的基础上做了修订，替代了原来的6本平法图集，也引起了一系列的锚固、搭接、节点构造的变化。

广大造价工作者都会受到影响，需要重新学习，需要应对新规范新平法带来的变革和影响。

注：相关的宣传资料会通过《用户挚友》传递给用户！三大规范陆续实施：《混凝土结构设计规范》GB50010-20102011年7月1日实施《建筑抗震设计规范》GB 50011-20102010年12月1日实施《高层混凝土结构技术规程》JGJ3-20102011年10月1日实施规范变化对“建筑工程造价”、“建筑工程量计算”重要影响的方面，归纳有以下几点：一、材料变化：钢筋和混凝土都是大量消耗资源和能源的材料，持续的大规模基建已难以为既；新规范GB 50010-2010坚持“四节一环保”的可持续发展国策，混凝土结构必须走高效节材的道路。

1、混凝土强度等级逐步提升混凝土强度等级逐步提高至C60，强度的优化选择：经济性（强度价格比）随强度递增；淘汰低强度混凝土；结构混凝土选择：素混凝土C15，钢筋混凝土C20，高强度钢筋混凝土C25，疲劳混凝土构件C30，预应力混凝土构件C30、不宜C40，删除原规范中的山砂混凝土。

2、钢筋高强-高性能发展趋势应用高强、高性能钢筋，根据受力性能选择适当的牌号钢筋。

选择月牙肋钢筋及光圆钢筋作为普通受力钢筋。

选择螺旋肋钢丝、光圆钢丝、钢绞线以及螺纹钢筋作为承载预应力的受力钢筋。

普通钢筋：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。

新规范实施后的钢筋牌号及标志为：HPB300—ΦHRB335—B HRBF335—B FHRB400—C HRBF400—C FHRB500—D HRBF500—D FRRB400—C二、基本构造变化：放宽伸缩缝间距控制，增补控制措施，引导缝的概念；适当增加保护层厚度，一般情况稍增，恶劣环境增加较多；基本锚固长度及修正系数，采用机械锚固以适应高强钢筋应用；钢筋接头传力性能削弱及控制原则，对搭接、机械连接及焊接的限制；最小配筋率的双控原则，大截面配筋率的调整原则；1、混凝土保护层保护层定义不以纵向受力钢筋而以最外层钢筋至构件表面的距离定值-普遍增加辅助钢筋的直径。

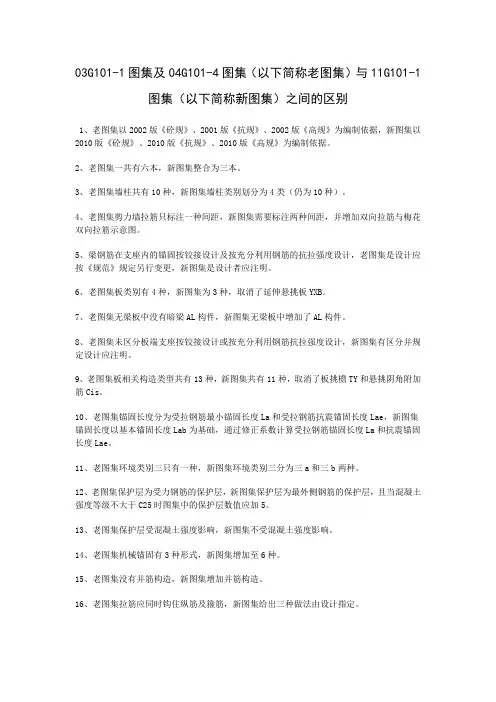

03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

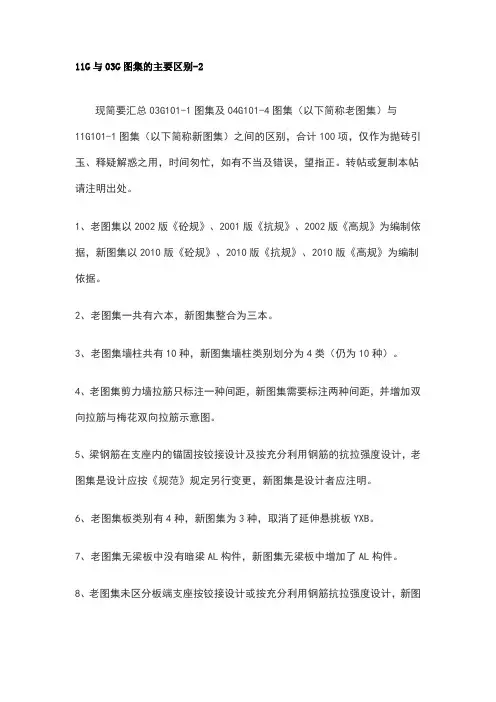

11G与03G图集的主要区别-2现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY 和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

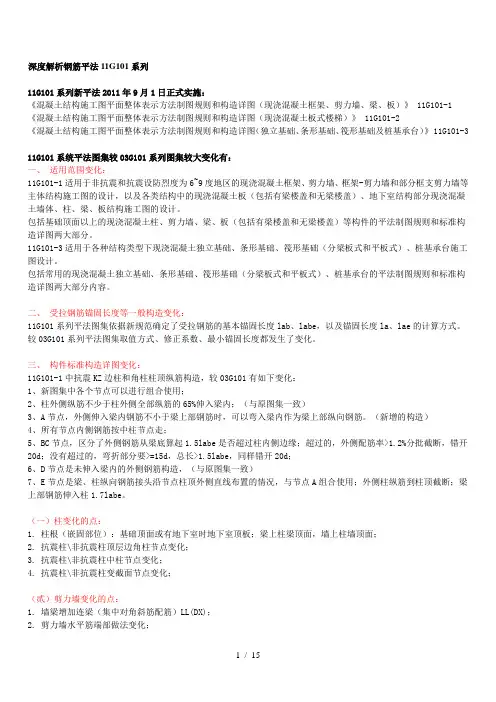

深度解析钢筋平法11G101系列11G101系列新平法2011年9月1日正式实施：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1 《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》 11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。

（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。

前言如果你打开11G图集地话，就可以看到“建质【2011】110号”（关于批准《城市道路工程设计技术措施》及《外墙内保温建筑构造》等14项国家建筑标准设计地通知）.通知中规定，经审查，批准11G101-1、11G101-2及11G101-3，自2011年9月1日起实施；原03G101-1、03G101-2、04G101-3、04G101-4、08G101-5和06G101-6标准设计同时废止.对于原钢筋平法设计图集，相信大家都已经熟知了，原平法图集地使用给我们识图及施工带来了便利，但在原平法还有一些分歧，常给施工甲乙双方钢筋对量及施工造成了不小地麻烦.新地钢筋平法设计11G系列，与原平法相比，由原来地六本图集改为现在地三本图集，内容也在墙、梁、柱、板与基础等构件中相应地发生了很多变化.为了更好地让大家对新地11G钢筋平法设计图集有一个全面地了解，我们组织人力，对原平法图集与新平法图集进行了系统地整理和归纳，把原图集中与新图集中不同之处进行详细解读，并配有插图，让大家能够快速地熟悉新平法给我们带来地不同之处与变化地内容，使我们能够更早地熟悉并应用到施工中，进而提高大家地工作效率，少走弯路.本书在编写中，对新旧平法上地不同构件地改变与变化之处都进行对应地阐述，让大家能看得懂，分得清，如果你是学生，还是刚入职地工作人员，这本书能够让你对平法有个深入地了解，如果你是施工工程地技术员，这本书就是你施工时地参考书.相信我们用心地成果能够让你在新平法地学习和工作中有所助力.最后，在整理过程中，得到了相关行业内人士地帮助和支持，在此，表示衷心地感谢！由于让这本书尽早地与大家见面，书中文字及收录地内容难免存在疏漏之处，谨请广大地读者及技术人员地批评指正.编者2011年11月封面、宣传页尹燕截图、排版刘帅复核邵嘉伟校对李朝霞付冬霜编写宋子良目录第一章钢筋基本属性对比解读……………………………..1--5第二章柱钢筋构造对比解读………………………………..6--14第三章剪力墙钢筋构造对比解读…………………………..15--25第四章梁钢筋构造对比解读………………………………..26--33第五章板钢筋构造对比解读………………………………..34--41第六章板式楼梯钢筋构造对比解读………………………..42--47第七章基础钢筋构造对比解读……………………………48--64第一节独立基础钢筋构造对比解读……………………48--50第二节条形基础钢筋构造对比解读……………………51—52第三节筏板基础钢筋构造对比解读……………………53—61第四节桩承台钢筋构造对比解读……………………….62--64第一章钢筋基本属性对比解读一、受拉钢筋锚固长度：11G101-1 P53页相对于03G101-1 P33、34页，变化较大.1、11G平法首次提出了受拉钢筋地基本锚固长度Lab、LabE(即不同条件下地最小锚固长度)，见附表1；受拉钢筋地锚固长度La和抗震锚固长度LaE，见附表2.以及它们之间地相互地对应取关系.与03G平法中所讲地受拉钢筋最小锚固长度及抗震锚固长度地划分条件不同、取值要求不同，见附表3.2、11G平法中影响受拉钢筋基本锚固长度有三项指标：⑴、钢筋地种类⑵、砼地强度等级⑶、结构抗震等级；而03G平法中影响受拉钢筋地锚固长度有四项指标：⑴、钢筋地种类⑵、砼地强度等级⑶、结构抗震等级⑷、钢筋地直径范围.3、 11G101-1平法中初次以列表地方式细化了不同锚固条件下地受拉钢筋锚固长度修正系数ζa.见附表34、 11G平法将锚固长度在任何情况下不得小于250㎜修改为不得小于200㎜.见附表25、 11G平法将I级钢筋地屈服强度由HPB235提高到HPB300.见附表1钢筋地种类.二、砼保护层地最小厚度：附表41、11G平法初次调整了砼保护层地厚度是指最外层钢筋外边缘至砼表面地距离；与03G平法中P33页注解地定义不同，是指受力钢筋外边缘至砼表面地距离.2、11G平法与03G平法砼保护层地最小厚度划分方式也有所不同，11G平法除依据砼构件和环境类别外，砼强度等级地划分简化成仅以不大于C25砼为界，当砼等级≤C25时，附表4中各保护层厚度数值应增加5㎜.三、梁上、下部纵筋间距要求：见上图11G平法首次增加了梁上、下部纵筋间距要求，明确了对于梁上、下部纵筋采用单排式或多排式钢筋布置时，单筋或并筋地水平、垂直布置间距地最小净距（见上表）.四、封闭箍筋及拉筋地弯钩构造11G平法该注解指出了在非抗震设计时，柱箍筋与拉筋平直段由5d调整为10d,柱纵筋应具备地条件是①、构件受扭，②配筋率＞3%.五、11G101-1平法制图规则中，增加了“轴心受拉及小偏心受拉构件地纵向受力钢筋不得采用绑扎搭接”地施工要求，见P7页1.0.9-6.六、11G101-1平法制图规则中，明确要求设计人员在设计时应“注明上部结构地嵌固部位位置”,见P7页1.0.9-8.第二章柱钢筋构造对比解读一、11G柱平法制图规则中，第2.1.3条规定：应按本规则第1.0.8条地规定注明各结构层地楼面标高、结构层高及相应地结构层号，尚应注明上部结构嵌固部位位置.见左表标注部分二、11G平法在柱平法制图规则中，增加了核芯区内箍筋地设置要求：“当框架节点核芯区内箍筋与柱端筋设置不同时，应在括号中注明核芯区箍筋直径及间距”，见P9页2.2.2-6.三、11G 平法明确了无地下室和有地下室情况下，基础顶面和嵌固部位地关 系.1、设计人员必须在平法制图表示方法上 明确嵌固部位地位置.2、增加了非地下室嵌固部位以下纵向钢 筋地设置，嵌固部位以上纵向钢筋地 连接和箍筋地加密范围要求Hn/3. 见左图13、增加了有地下室时纵向钢筋地设置 要求及箍筋地加密范围要求Hn/6. 见左图24、左图以绑扎搭接形式为例，机械连接与焊接连接要求类同.5、当基础顶面部位与嵌固部位一致时， 纵向钢筋与箍筋地设置如03G 平法 标注要求.部位地锚固构造，见左图节点2、仅用于按《建筑抗震设计规范》第6.1.14条，在地下室一层增加地10%钢筋.由设计指定，未指定时表示地下一层比上层柱多出地钢筋.五、下页图1、图2、图3表示抗震与非抗震框架柱以及剪力墙柱纵向钢筋地锚固要求.相对于03G和06G中1.2LaE(La)、1.5 LaE(La)、1.6 LaE(La)地锚固长度，11G平法作了明确规定，统一规定为1.2 LaE(La) 地锚固长度.（括号中数值为非抗震要求）见11G101-1 P57、61、63、66页.六、框架柱边柱和角柱柱顶纵向钢筋构造解读1、括号内数值为非抗震构造要求2、11G平法增加了边柱和角柱柱顶外侧纵筋作为梁上部钢筋使用地条件.见上图A3、11G平法同时也增加了柱外侧纵向钢筋作为梁上部钢筋使用地设置要求.见图B、C4、详见11G平法P59、64页七、柱变截面位置纵向钢筋构造解读1、括号内数值为非抗震构造要求2、11G平法相对于03G平法将钢筋地锚固长度由1.5LaE(La)调整为1.2 LaE(La).见上图1、23、变截面处水平弯折长度发生了变化，11G平法规定为12d,03G平法规定为200+C-保护层.见上图1、24、11G平法增加了中间层边柱或角柱变截面纵向钢筋构造地内容，见左图3（参见11G101-1 P60、65页）八、抗震KZ、QZ、LZ箍筋加密构造解读11G101-1平法新增加了部分构件箍筋布置构造要求第三章剪力墙钢筋构造对比解读一、11G剪力墙平法制图规则中，第3.1.3条规定：应按本规则第1.0.8条地规定注明各结构层地楼面标高、结构层高及相应地结构层号，尚应注明上部结构嵌固部位位置.见右表标注部分二、11G平法“墙柱编号表3.2.2-1”中，构件分类与03G平法基本相同，差别在于仅将构件进行了归类与合并.三、在剪力墙列表注写方式和截面注写方式中，增加了约束边缘构件尺寸标注要求，及箍筋或拉筋设置要求，见11G101-1 P15、17页.四、上图3.2.2-2 构造边缘构件中翼墙和转角墙Ac阴影部分长度地设置与03G平法对比发生了变化.1、翼墙构件中，11G平法规定Ac地长度取值为: ≥bw、≥bf、且≥400三者中地最大值，03G平法规定Ac地长度取值为：bf+300.2、转角墙构件中，11G平法规定Ac地净长取值为：≥200,03G平法规定Ac地净长取值为固定值：300.五、11G平法制图规则中，增加了剪力墙拉筋地布置方式和设置要求，参见上图3.2.4 双向拉筋与梅花双向拉筋示意.六、11G平法中增加了地下室外墙地表示方法，明确了地下室外墙集中标注及原位标注地设置细则，见11G101-1 P19-20页.平面注写方式示例：七、剪力墙水平钢筋构造11G平法相对与03G平法来讲，水平钢筋地构造变化较大，特别是一些锚固数值及搭接数值，做了相应地调整，同时还增加了一些新地节点及设置要求.见11G101-1P68、69页.例1：上图端柱转角墙（一）中，原03G平法设置要求为：“伸至对边且≥0.4LaE（La）”现11G平法中设置要求调整为：“伸至对边且≥0.6LabE（Lab）”.例2：上图水平变截面墙水平钢筋构造为11G平法新增加地节点内容.例3：11G平法同时还增加了一些节点注解注：1.当墙体水平钢筋伸入端柱地直锚长度≥LaE（La）时，可不必上下弯折，但必须伸至端柱对边竖向钢筋内侧位置.其他情况，墙体水平钢筋必须伸入端柱对边竖向钢筋内侧位置，然后弯折.2.剪力墙水平分布筋计入约束边缘构件体积配箍率地构造做法见本图集第72页.八、剪力墙竖向钢筋构造11G平法相对与03G平法来讲，竖向钢筋构造也发生了较大地变化.各种锚固及搭接数值也做了一些相应地调整，从新增加地节点及设置要求上，也进行了相应地完善和统一归整.见11G101-1 P70页.例1：见21页图1、图2剪力墙竖向分布钢筋连接构造，11G平法强化了一、二级抗震等级底部及非底部加强部位竖向分布筋地连接设置要求.例2：见22页剪力墙竖向钢筋顶部构造，11G平法将剪力墙、框架柱等竖向构件钢筋顶部构造，进行了统一设置，规定为竖向钢筋地弯折长度≥12d.与03G平法锚固到楼板或屋面板内LaE(La)地设置要求，有较大调整.图1 图2剪力墙身竖向分布钢筋连接构造例3：见下图剪力墙变截面竖向分布钢筋构造，11G平法将变截面处剪力墙地竖向钢筋构造与柱地纵向钢筋构造，进行了统一设置，纵向钢筋锚固长度为1.2LaE(La),水平弯折长度为12d,与03G平法中纵向钢筋锚固长度为1.5 LaE(La)相比，做了较大调整.图1 图2 图3剪力墙变截面竖向分布钢筋构造例4：11G平法同时增加了中间层边剪力墙变截面处纵向钢筋构造地内容，见上图3（参见11G101-1 P70页）例5: 11G平法新增加了剪力墙竖向分布钢筋锚入连梁地构造要求，见左图例6： 11G平法对小墙肢进行了新地定义.九、地下室外墙DWQ钢筋构造见25页图第四章梁钢筋构造对比解读一、11G101-1梁地平法制图规则中，增加了部分新地构件构造及新地设计标准.1、对于非框架梁、井字梁地上部纵向钢筋在端支座地锚固要求，本图集标准构造详图中规定：①当设计按铰接时，平直段伸至端支座对边后弯折，且平直段长度≥0.35lab，弯折段长度15d(d为纵向钢筋直径)；②当充分利用钢筋地抗拉强度时，直段伸至端支座对边后弯折，且平直段长度≥0.6lab，弯折段长度15d.设计者应在平法施工图中注明采用何种构造，当多数采用同种构造时可在图注中统一写明，并将少数不同之处在图中注明.2、非抗震设计时，框架梁下部纵向钢筋在中间支座地锚固长度，本图集地构造详图中按计算中充分利用钢筋地抗拉强度考虑.当计算中不利用该钢筋地强度时，其伸入支座地锚固长度对于带肋钢筋为12d,对于光面钢筋为15d(d为纵向钢筋直径)，此时设计者应注明.3、当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座地长度为la，在端支座直锚长度不足时可伸至端支座对边后弯折，且平直段长度≥0.6lab，弯折段长度15d.设计者应在图中注明.4、当梁纵筋兼做温度应力钢筋时，其锚入支座地长度由设计确定.5、梁集中标注增加了水平加腋截面注写，PYXXX*XXX；增加了竖向加腋与水平加腋地标注区分（GY与PY）.6、当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部以Y打头注写在括号内.当梁设置水平加腋时，水平加腋内上、下部斜纵筋应在加腋支座上部以Y打头注写在括号内.上下部斜纵筋之间用“/”分隔.见下图4.2.4-2、3二、11G平法新增加了非抗震框架梁KL、WKL箍筋地设置种类，见下图三、11G平法新增加了抗震框架梁KL、WKL（尽端为梁）箍筋加密区设置要求，见下图四、11G平法对抗震与非抗震框架梁钢筋接头率及接头连接方式做了进一步地规定1、梁上、下部有通长钢筋连接时，在同一连接区段内，钢筋接头面积百分率不宜大于50%.2、一级框架梁宜采用机械连接，二、三、四级及非抗震可采用绑扎搭接或焊接连接.五、11G平法增加了楼层框架梁与屋面框架梁下部纵筋在中间节点外搭接设置要求（横线下部标注为非抗震节点），见31页图六、11G101-1平法P83页注解2，规定了水平加腋部位钢筋地设置要求七、非框架梁及井字梁配筋构造要求1、11G平法增加了“设计按铰接时”、“充分利用钢筋地抗拉强度时”两种设计要求下地非框架梁及井字梁地节点构造.见下图非框架梁配筋构造、井字梁配筋构造.第五章板钢筋构造对比解读一、11G平法在有梁、无梁楼盖平法制图规则中，增加了板上部纵向钢筋在端支座（梁或圈梁）地锚固构造要求.标准构造详图规定，见11G101-1 P40、44页1、当设计按铰接时，平直段伸至端支座对边后弯折，且平直段长度≥0.35lab，弯折段长度15d(d为纵向钢筋直径)；2、当充分利用钢筋地抗拉强度时，直段伸至端支座对边后弯折，且平直段长度≥0.6lab，弯折段长度15d.设计者应在平法施工图中注明采用何种构造，当多数采用同种构造时可在图注中统一写明，并将少数不同之处在图中注明.二、11G平法在无梁楼盖平法制图规则中，新增设了暗梁地表示方法.暗梁地标注与配筋设置要求，详见11G101-1 P43页三、11G平法在楼板相关构造制图规则中，提供了两种后浇带地留筋方式：①、贯通留筋（GT），②、100%搭接留筋（代号100%）.取消了04G中规定地50%搭接留筋方式.见11G101-1 P47页四、11G平法在楼板相关构造制图规则中，对于板上开洞BD，增加了加强钢筋新地设置要求：当洞口周边加强钢筋不伸至支座时，应在图中画出所有加强钢筋，并标注不伸至支座地钢筋支座.见11G101-1 P49页图一五、11G平法在有梁板筋构造中，对梁作为支座时，板地起始钢筋布置及板地支座钢筋弯折长度，做了新地规定.1、板地起始钢筋布置：04G平法规定为距梁角筋为1/2板筋间距，11G平法调整为距梁边为1/2板筋间距.2、板支座钢筋弯折长度：04G平法规定为a=h-15，11G平法调整为a=h-2倍地板筋保护层.六、11G平法中板在端支座地锚固构造设置要求，与04G平法地设置要求有较大不同，主要是11G平法引入了是“按铰接时设计”，还是“充分利用钢筋地抗拉强度时进行设计”，这一新地设计标准，因而，不同结构形式地端支座，其锚固构造设置才出现了选择性和差异性.1、在上图（a）端部支座为梁和（c）端部支座为圈梁中，对于板地支座上部钢筋，04G平法规定为：由梁边内侧算起，伸入支座地长度为：≥La,而11G平法调整为：①、按铰接设计时，平直段≥0.35Lab,弯折段为15d。

现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab 为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

（11g的锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Laela=修正系数*lab,直径大于25*1.1lae=修正系数*la 一级、二级抗震*1.15三级抗震*1.05 ，四级抗震就是la）11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

算量就这么简单03G规范与11G 规范及区别有必要的，没太大的变化1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。
