第七章注射成型机

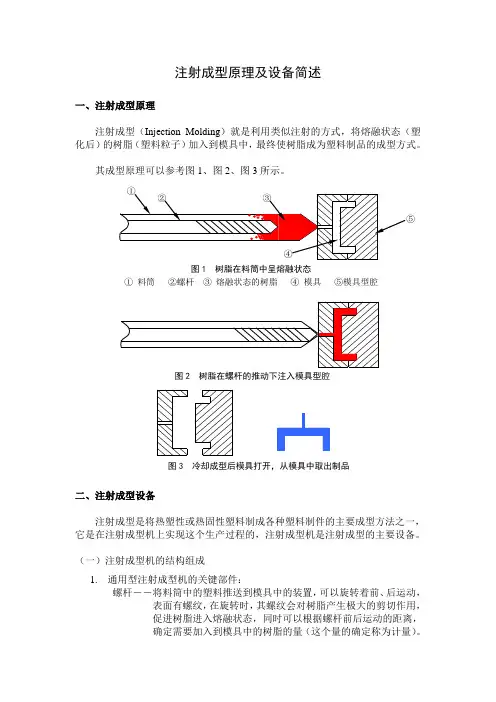

注射成型原理及设备简述一、注射成型原理注射成型（Injection Molding ）就是利用类似注射的方式，将熔融状态（塑化后）的树脂（塑料粒子）加入到模具中，最终使树脂成为塑料制品的成型方式。

其成型原理可以参考图1、图2、图3所示。

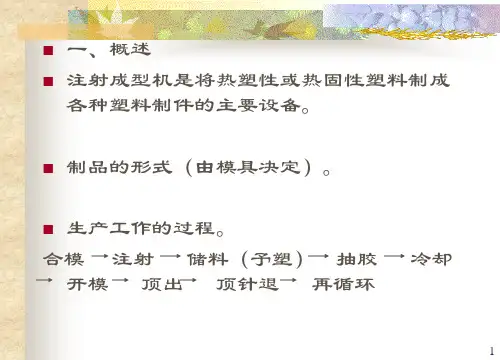

二、注射成型设备注射成型是将热塑性或热固性塑料制成各种塑料制件的主要成型方法之一，它是在注射成型机上实现这个生产过程的，注射成型机是注射成型的主要设备。

（一）注射成型机的结构组成1. 通用型注射成型机的关键部件：螺杆――将料筒中的塑料推送到模具中的装置，可以旋转着前、后运动，表面有螺纹，在旋转时，其螺纹会对树脂产生极大的剪切作用，促进树脂进入熔融状态，同时可以根据螺杆前后运动的距离，确定需要加入到模具中的树脂的量（这个量的确定称为计量）。

图1 树脂在料筒中呈熔融状态 ① 料筒 ②螺杆 ③ 熔融状态的树脂 ④ 模具 ⑤模具型腔图2 树脂在螺杆的推动下注入模具型腔 图3 冷却成型后模具打开，从模具中取出制品料筒――将树脂由塑料粒子状态转变为熔融状态的装置，附有大量的高温加热装置，内部有螺杆，外部有一个料斗用来加入树脂。

2. 通用型注射成型机的基本组成 （参见图4）（二）注射成型机的基本分类1. 按注射、塑化方式分类（1）柱塞式注射成型机通过柱塞依次将落入料筒的颗粒状塑料推向料筒前端的塑化室，依靠料筒外加热器提供的热量使塑料塑化，然后，呈熔融状态的树脂被柱塞注射到模具型腔中成型。

这是早期的注射成型机类型，现在已经很少见。

（2）螺杆式注射成型机和柱塞式注射成型机的工作原理基本相同，只是树脂的熔融塑化由螺杆图4 通用型注射成型机组成简图 注射装置：① 驱动装置 ② 料斗 ③ 塑化部件 合模装置：④ 固定模板 ⑤ 移动模板 ⑥ 制品顶出装置 ⑦ 驱动装置 控制装置和料筒共同完成，而注射过程则完全由螺杆实现，螺杆取代了柱塞。

这是目前最常用的注射成型机类型，使用非常广泛。

（3）螺杆塑化柱塞注射式注射成型机有两料筒，一个料筒中用的是螺杆，另一个用的是活塞。

第七章注射成型注射成型就是将塑料(一般为粒料)在注射成型机的料简内加热熔化，当呈流动状态时，在柱塞或螺杆挤压下熔融物料被压缩并向前移动，进而通过料筒前端的喷嘴以很快速度注入温度较低的闭合模具内，经过一定时间冷却定型后，开启模具即得制品，并在操作上完成了一个模塑周期。

以后就是不断改变上述周期的生产过程，这种成型方法是一种间歇操作过程。

第七章注射成型注射成型是热塑性塑料的一种重要成型方法。

它的特点是生产周期快，适应性强，生产率高。

从塑料产品的形状看，除了很长的管、棒、板等型材不能采用此法生产外，其它各种形状、尺寸的塑料制品，基本上都可以用这种方法进行成型。

它所生产的产品占塑料制品的20%～30%。

注射成型的一个模塑周期从几秒钟至几分钟不等，时间的长短取决于制件的大小、形状、厚度、注射成型机的类型以及所采用塑料的品种和工艺条件等因素，每个制品的重量可自一克以下至几十公斤不等，视注射机的规格及制品的需要而异。

第七章注射成型一、注射成型设备注射机是注射成型的主要设备。

注射机的类型和规格很多，目前其规格已经统一，以用注射机一次所能注射出的聚苯乙烯最大重量，“克”为标准;但对其分类，还没有统一，目前多采用按结构特征来区分，通常分为柱塞式和螺杆式两类。

第七章注射成型第七章注射成型(一)注射系统注射系统是注塑机的主要部分，其作用是使塑料均匀地塑化并达到流动状态，在很高的压力和较快的速度下，通过螺杆或柱塞的推挤注射入模。

注射系统包括:加料装置料筒螺杆(或柱塞及分流校)喷嘴等部件。

第七章注射成型1.加料装置注射机上设有加料斗，常为圆锥形或锥形，其容量可供注射机1～2h之用。

很多注射机的加料装置中有计量器，以便定量加料，有时还有加热或于燥装置。

第七章注射成型2.料筒与挤出机的料筒相似，但内壁要求尽可能光滑，呈流线型，避免缝隙，死角或不平整处；各部分机械配合要精密。

料筒大小决定于注射机最大注射量。

柱塞式注射机的料筒容量常为最大注射量的4～8倍;螺杆式注射机因有螺杆在料筒内对塑料进行搅拌和推挤作用，传热效率高，混合塑化效果好，因而料筒容量一般仅为最大往射量的2～13倍。

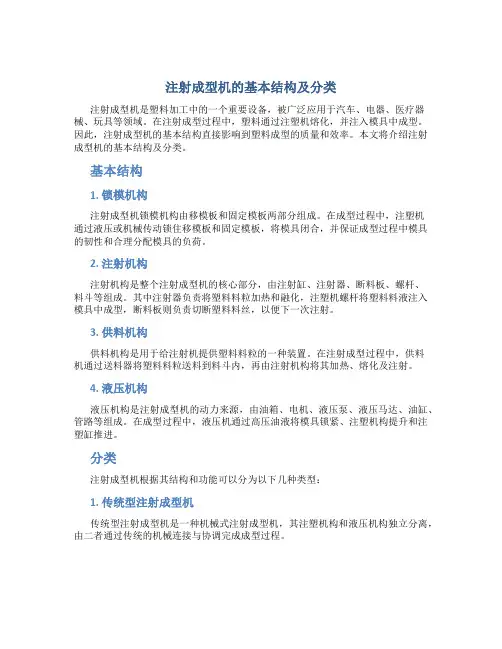

注射成型机的基本结构及分类注射成型机是塑料加工中的一个重要设备，被广泛应用于汽车、电器、医疗器械、玩具等领域。

在注射成型过程中，塑料通过注塑机熔化，并注入模具中成型。

因此，注射成型机的基本结构直接影响到塑料成型的质量和效率。

本文将介绍注射成型机的基本结构及分类。

基本结构1. 锁模机构注射成型机锁模机构由移模板和固定模板两部分组成。

在成型过程中，注塑机通过液压或机械传动锁住移模板和固定模板，将模具闭合，并保证成型过程中模具的韧性和合理分配模具的负荷。

2. 注射机构注射机构是整个注射成型机的核心部分，由注射缸、注射器、断料板、螺杆、料斗等组成。

其中注射器负责将塑料料粒加热和融化，注塑机螺杆将塑料料液注入模具中成型，断料板则负责切断塑料料丝，以便下一次注射。

3. 供料机构供料机构是用于给注射机提供塑料料粒的一种装置。

在注射成型过程中，供料机通过送料器将塑料料粒送料到料斗内，再由注射机构将其加热、熔化及注射。

4. 液压机构液压机构是注射成型机的动力来源，由油箱、电机、液压泵、液压马达、油缸、管路等组成。

在成型过程中，液压机通过高压油液将模具锁紧、注塑机构提升和注塑缸推进。

分类注射成型机根据其结构和功能可以分为以下几种类型：1. 传统型注射成型机传统型注射成型机是一种机械式注射成型机，其注塑机构和液压机构独立分离，由二者通过传统的机械连接与协调完成成型过程。

2. 电动式注射成型机电动式注射成型机是一种新型自动化注射成型机，其注塑机构和液压机构由电机驱动，使用更加环保、节能、高效。

3. 立式注射成型机立式注射成型机是一种按照铸造机的工作原理进行设计的注射成型机，其选用了立式结构，对于高精度、高造型要求的产品，具有更为突出的优势。

4. 双色注射成型机双色注射成型机是一种可同时生产两种不同颜色、不同材质的产品的注射成型机，其采用的是双螺杆加上一个喷射口的工质组合。

5. 特殊用途注射成型机特殊用途注射成型机是根据生产特殊物料、特殊工艺要求或特殊产品的生产要求而设计的注射成型机。

塑料注射成型机技术安全操作规程塑料注射成型机是一种广泛用于制造塑料制品的设备。

它的操作涉及到高温、高压和复杂的机械运作，因此必须严格遵守安全操作规程，以保障工作人员的安全。

下面是塑料注射成型机技术安全操作规程的相关内容。

1. 安全技术前提(1) 检查设备：在操作之前，必须对塑料注射成型机进行全面检查，确保设备处于正常工作状态。

检查包括电气设备、液压系统、机械传动系统和温度控制系统等方面的功能和运行状态。

(2) 穿戴合适的防护装备：在操作塑料注射成型机时，操作人员必须穿戴合适的防护装备，如安全帽、耳塞、护目镜、防护手套和防滑鞋等。

防护装备的使用可以有效降低事故发生的概率。

(3) 了解材料特性：操作人员需要了解所使用的塑料材料的特性，包括熔点、燃烧性以及可能产生的有害气体等。

了解这些信息有助于制定相应的安全措施。

2. 操作准备(1) 确认工作方式：在操作之前，必须确认所使用的塑料注射成型机的工作方式和操作流程。

不同的机型可能有不同的工作方式，操作人员应该熟悉所用机型的操作说明书。

(2) 检查模具：在操作塑料注射成型机之前，需要仔细检查模具是否完整、无损伤和杂质。

如果发现问题，应及时修理或更换模具。

(3) 确保操作环境：操作塑料注射成型机需要在清洁、干燥、通风良好的环境中进行。

确保操作环境的卫生和安全，防止杂质进入设备系统，影响生产质量。

3. 操作过程(1) 上料操作：在上料操作时，必须确保手和工具没有被塑料颗粒沾染。

同时，要确保上料的塑料材料不超过机器的额定容量，避免过载导致事故发生。

(2) 开机准备：在开机之前，需要确认各个设备系统的工作状态正常，并确保所有的防护装置已经安装齐全。

同时，要根据操作说明书正确设置温度、压力和时间等参数。

(3) 正常生产：在正常生产过程中，操作人员要密切观察设备运行状态，并保持机台周围的清洁。

在操作过程中，要遵循正确的操作步骤，避免操作失误导致事故发生。

(4) 异常情况处理：如果在操作过程中出现异常情况，如温度过高、压力异常或机器故障等，操作人员要及时停机，等待维修人员进行检修和处理。

塑料注射成型机技术安全操作规程模版第一章总则第一条为了确保塑料注射成型机的操作安全，保护操作人员的人身安全和设备的正常运行，特制定本规程。

第二条本规程适用于企业内部所有塑料注射成型机的操作人员，在进行机器操作前必须认真阅读并按照规程进行操作。

第三条本规程所提及的相关安全设备，包括但不限于防护罩、隔离栅、安全开关等，需保持完整，并定期进行检查和维修。

第四条操作人员在进行塑料注射成型机操作前，应经过相关技术培训和考核，并持有合格的操作证书。

第二章操作规定第五条操作人员在进行塑料注射成型机操作前，需仔细检查机器的各个部位是否正常，如有异常应立即报告维修人员。

第六条操作人员在开机前应穿好工作服、工作帽、手套等防护用品，对于长发的人员应系紧发网。

第七条操作人员确认无异常情况后，方可接通塑料注射成型机电源，且操作前应按照相关程序将机器处于空档位，禁止手指或其他物品接触机器的活动部位。

第八条操作人员在进行塑料注射成型机操作时，禁止随意改变设定的参数或执行其他非正常操作。

第九条当需要更换模具时，操作人员应提前停机、切断电源，并确保机器处于停止状态，才能进行模具更换操作。

第十条在进行模具调试时，操作人员应严格按照操作规程进行操作，禁止存在任何随意操作和疏忽。

第三章安全注意事项第十一条在塑料注射成型机运行过程中，严禁将手指伸入机器内部或接触活动部位，以免造成伤害。

第十二条操作人员禁止将物体堆放在塑料注射成型机旁边或上面，以确保机器周围无杂物。

第十三条操作人员应经常对注射成型机的操作面板和控制开关进行清洁和检查，确保正常工作。

第十四条在操作过程中，如发现异常声音、异味或有一些不能解释的情况，操作人员应立即停机检查，严禁故障继续运行。

第十五条操作人员在进行注射成型机操作时，禁止将身体的一部分或全部露在机器外部，以免发生危险。

第十六条操作人员应保持清醒、专注的状态，不得在操作过程中进行喧哗、闲聊或其他会影响专注度的行为。

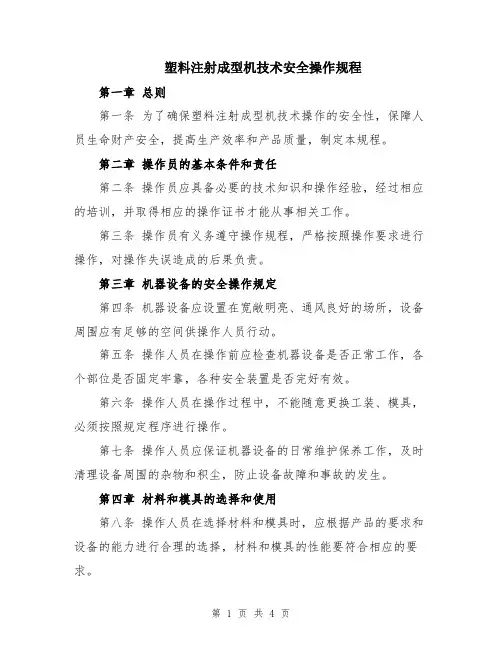

塑料注射成型机技术安全操作规程第一章总则第一条为了确保塑料注射成型机技术操作的安全性，保障人员生命财产安全，提高生产效率和产品质量，制定本规程。

第二章操作员的基本条件和责任第二条操作员应具备必要的技术知识和操作经验，经过相应的培训，并取得相应的操作证书才能从事相关工作。

第三条操作员有义务遵守操作规程，严格按照操作要求进行操作，对操作失误造成的后果负责。

第三章机器设备的安全操作规定第四条机器设备应设置在宽敞明亮、通风良好的场所，设备周围应有足够的空间供操作人员行动。

第五条操作人员在操作前应检查机器设备是否正常工作，各个部位是否固定牢靠，各种安全装置是否完好有效。

第六条操作人员在操作过程中，不能随意更换工装、模具，必须按照规定程序进行操作。

第七条操作人员应保证机器设备的日常维护保养工作，及时清理设备周围的杂物和积尘，防止设备故障和事故的发生。

第四章材料和模具的选择和使用第八条操作人员在选择材料和模具时，应根据产品的要求和设备的能力进行合理的选择，材料和模具的性能要符合相应的要求。

第九条操作人员在使用模具时，应检查模具的固定情况，保证模具正常使用和操作的安全性。

第十条操作人员在使用材料时，应严格按照操作要求进行操作，避免材料的损坏和浪费。

第十一条操作人员在更换材料和模具时，应注意操作过程中的安全措施，防止意外事故的发生。

第五章操作的安全措施第十二条操作人员应穿戴好安全防护用品，包括防护眼镜、口罩、手套等，确保自身的安全。

第十三条操作人员在操作过程中要保持专注，避免操作失误导致意外伤害的发生。

第十四条操作人员在操作中要保持机器设备的清洁卫生，保证操作环境的整洁。

第十五条操作人员在操作过程中严禁吸烟、饮食或喧哗，以免影响操作的安全性。

第十六条操作人员发现设备故障或异常情况时，应立即停止操作并报告主管人员，等待处理后方可继续操作。

第六章突发事件应急处置第十七条在发生突发事件（如火灾、泄露等）时，操作人员应立即采取应急措施，保障自己和他人的生命安全。
