电镀铜(锡)工艺

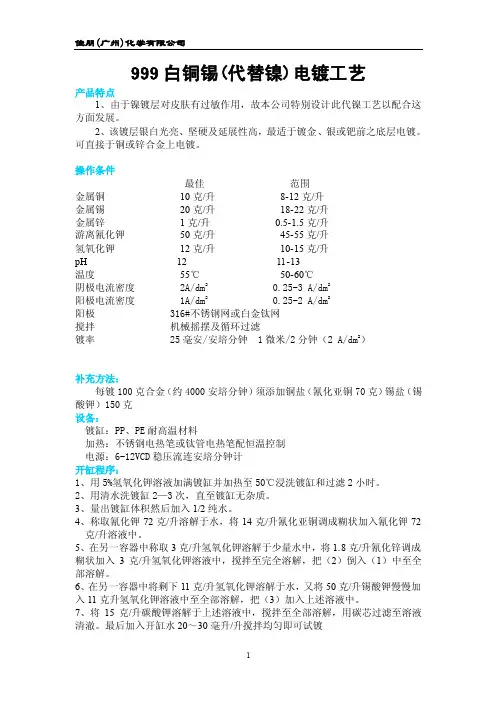

999白铜锡(代替镍)电镀工艺产品特点1、由于镍镀层对皮肤有过敏作用，故本公司特别设计此代镍工艺以配合这方面发展。

2、该镀层银白光亮、坚硬及延展性高，最适于镀金、银或钯前之底层电镀。

可直接于铜或锌合金上电镀。

操作条件最佳范围金属铜10克/升8-12克/升金属锡20克/升18-22克/升金属锌1克/升0.5-1.5克/升游离氰化钾50克/升45-55克/升氢氧化钾12克/升10-15克/升pH 12 11-13温度55℃50-60℃阴极电流密度 2A/dm2 0.25-3 A/dm2阳极电流密度 1A/dm2 0.25-2 A/dm2阳极 316#不锈钢网或白金钛网搅拌机械摇摆及循环过滤镀率 25毫安/安培分钟 1微米/2分钟（2 A/dm2）补充方法：每镀100克合金（约4000安培分钟）须添加铜盐（氰化亚铜70克）锡盐（锡酸钾）150克设备：镀缸：PP、PE耐高温材料加热：不锈钢电热笔或钛管电热笔配恒温控制电源：6-12VCD稳压流连安培分钟计开缸程序：1、用5%氢氧化钾溶液加满镀缸并加热至50℃浸洗镀缸和过滤2小时。

2、用清水洗镀缸2—3次，直至镀缸无杂质。

3、量出镀缸体积然后加入1/2纯水。

4、称取氰化钾72克/升溶解于水，将14克/升氰化亚铜调成糊状加入氰化钾72克/升溶液中。

5、在另一容器中称取3克/升氢氧化钾溶解于少量水中，将1.8克/升氰化锌调成糊状加入3克/升氢氧化钾溶液中，搅拌至完全溶解，把（2）倒入（1）中至全部溶解。

6、在另一容器中将剩下11克/升氢氧化钾溶解于水，又将50克/升锡酸钾慢慢加入11克升氢氧化钾溶液中至全部溶解，把（3）加入上述溶液中。

7、将15克/升碳酸钾溶解于上述溶液中，搅拌至全部溶解，用碳芯过滤至溶液清澈。

最后加入开缸水20～30毫升/升搅拌均匀即可试镀技术资料：镀层：成份：铜50%、锡50%密度：8.5g/cm385毫安/平方分米=1微米硬度：500-600VIC Kers特点：光亮及低气孔率镀层，具有良好的耐磨度及防腐能力1、添加1.42克/升铜盐可提高金属铜含量1克/升2、添加2.5克/升锡盐可提高金属锡含量1克/升3、添加1克/升铜盐可降低氰化钾1.8克/升4、添加1克/升氰化锌可提高金属锌0.5克/升5、调高pH值用氢氧化钾6、调低pH值用稀磷酸。

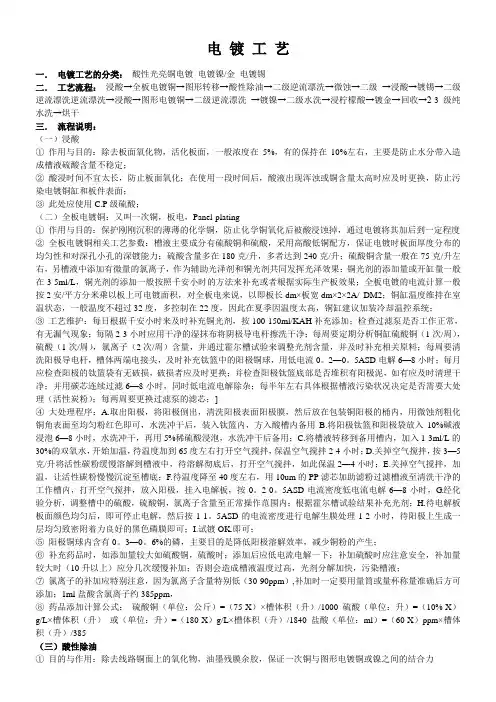

电镀工艺一．电镀工艺的分类：酸性光亮铜电镀电镀镍/金电镀锡二．工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三．流程说明：（一）浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定；②酸浸时间不宜太长，防止板面氧化；在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面；③此处应使用C.P级硫酸；（二）全板电镀铜：又叫一次铜，板电，Panel-plating①作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力；硫酸含量多在180克/升，多者达到240克/升；硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果；铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果；全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/ DM2；铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统；③工艺维护：每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加；检查过滤泵是否工作正常，有无漏气现象；每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净；每周要定期分析铜缸硫酸铜（1次/周），硫酸（1次/周），氯离子（2次/周）含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料；每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。

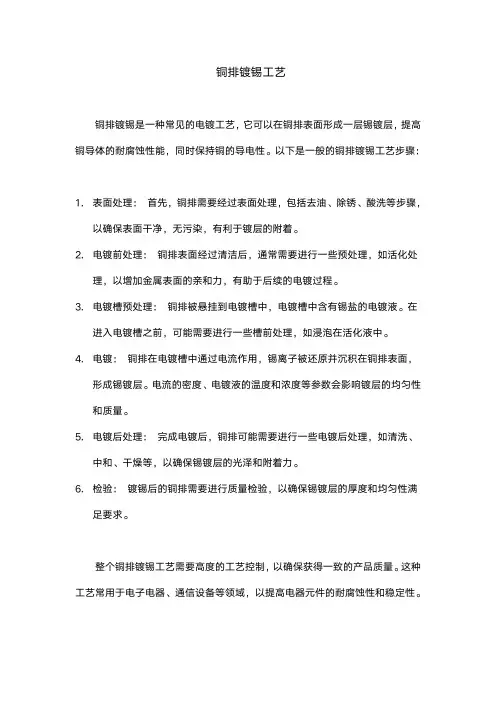

铜排镀锡工艺
铜排镀锡是一种常见的电镀工艺，它可以在铜排表面形成一层锡镀层，提高铜导体的耐腐蚀性能，同时保持铜的导电性。

以下是一般的铜排镀锡工艺步骤：
1.表面处理：首先，铜排需要经过表面处理，包括去油、除锈、酸洗等步骤，
以确保表面干净，无污染，有利于镀层的附着。

2.电镀前处理：铜排表面经过清洁后，通常需要进行一些预处理，如活化处
理，以增加金属表面的亲和力，有助于后续的电镀过程。

3.电镀槽预处理：铜排被悬挂到电镀槽中，电镀槽中含有锡盐的电镀液。

在
进入电镀槽之前，可能需要进行一些槽前处理，如浸泡在活化液中。

4.电镀：铜排在电镀槽中通过电流作用，锡离子被还原并沉积在铜排表面，
形成锡镀层。

电流的密度、电镀液的温度和浓度等参数会影响镀层的均匀性和质量。

5.电镀后处理：完成电镀后，铜排可能需要进行一些电镀后处理，如清洗、
中和、干燥等，以确保锡镀层的光泽和附着力。

6.检验：镀锡后的铜排需要进行质量检验，以确保锡镀层的厚度和均匀性满
足要求。

整个铜排镀锡工艺需要高度的工艺控制，以确保获得一致的产品质量。

这种工艺常用于电子电器、通信设备等领域，以提高电器元件的耐腐蚀性和稳定性。

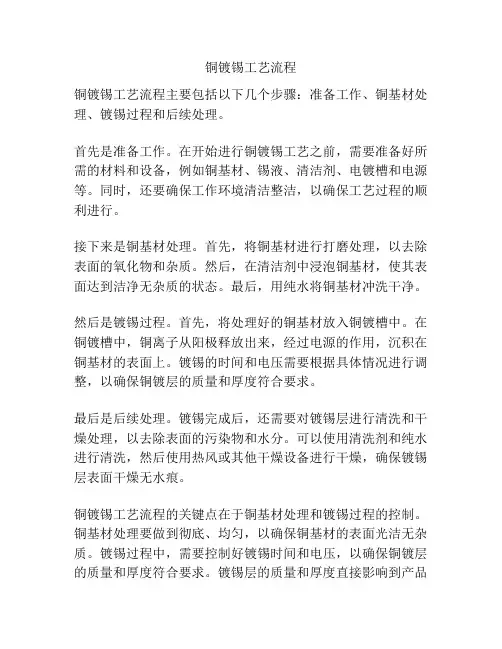

铜镀锡工艺流程
铜镀锡工艺流程主要包括以下几个步骤：准备工作、铜基材处理、镀锡过程和后续处理。

首先是准备工作。

在开始进行铜镀锡工艺之前，需要准备好所需的材料和设备，例如铜基材、锡液、清洁剂、电镀槽和电源等。

同时，还要确保工作环境清洁整洁，以确保工艺过程的顺利进行。

接下来是铜基材处理。

首先，将铜基材进行打磨处理，以去除表面的氧化物和杂质。

然后，在清洁剂中浸泡铜基材，使其表面达到洁净无杂质的状态。

最后，用纯水将铜基材冲洗干净。

然后是镀锡过程。

首先，将处理好的铜基材放入铜镀槽中。

在铜镀槽中，铜离子从阳极释放出来，经过电源的作用，沉积在铜基材的表面上。

镀锡的时间和电压需要根据具体情况进行调整，以确保铜镀层的质量和厚度符合要求。

最后是后续处理。

镀锡完成后，还需要对镀锡层进行清洗和干燥处理，以去除表面的污染物和水分。

可以使用清洗剂和纯水进行清洗，然后使用热风或其他干燥设备进行干燥，确保镀锡层表面干燥无水痕。

铜镀锡工艺流程的关键点在于铜基材处理和镀锡过程的控制。

铜基材处理要做到彻底、均匀，以确保铜基材的表面光洁无杂质。

镀锡过程中，需要控制好镀锡时间和电压，以确保铜镀层的质量和厚度符合要求。

镀锡层的质量和厚度直接影响到产品
的耐腐蚀性能和外观质量。

铜镀锡工艺流程广泛应用于电子、通信、航空航天等领域。

镀锡层能够提高铜基材的耐腐蚀性能和导电性能，同时还可以增加产品的美观度和附着力。

通过合理控制工艺流程，可以获得高质量的镀锡层，为产品的使用和加工提供良好的保障。

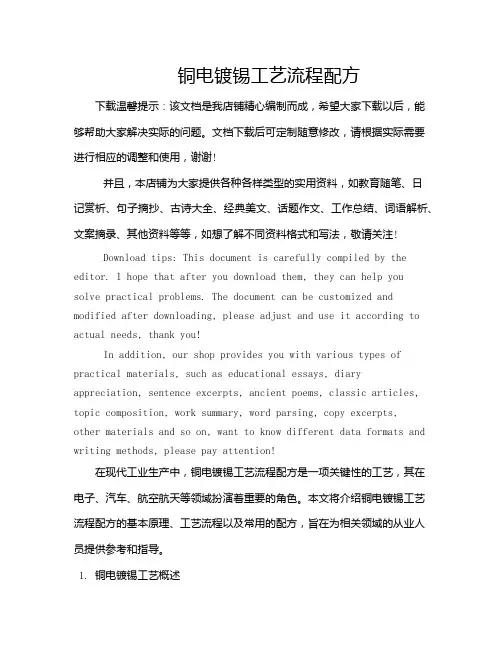

铜电镀锡工艺流程配方下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在现代工业生产中，铜电镀锡工艺流程配方是一项关键性的工艺，其在电子、汽车、航空航天等领域扮演着重要的角色。

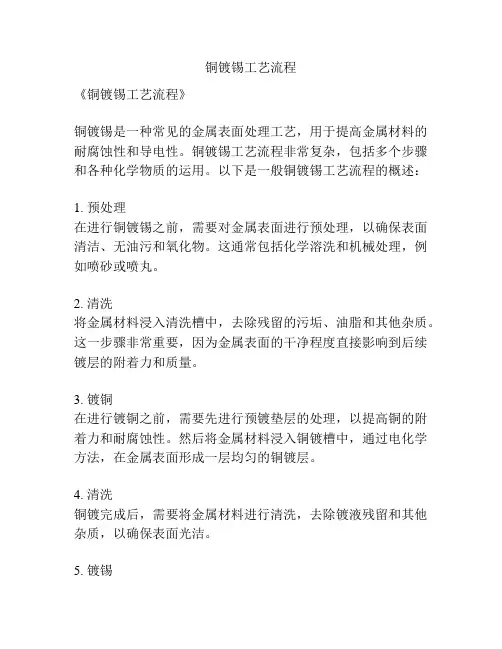

铜镀锡工艺流程
《铜镀锡工艺流程》
铜镀锡是一种常见的金属表面处理工艺，用于提高金属材料的耐腐蚀性和导电性。

铜镀锡工艺流程非常复杂，包括多个步骤和各种化学物质的运用。

以下是一般铜镀锡工艺流程的概述：
1. 预处理
在进行铜镀锡之前，需要对金属表面进行预处理，以确保表面清洁、无油污和氧化物。

这通常包括化学溶洗和机械处理，例如喷砂或喷丸。

2. 清洗
将金属材料浸入清洗槽中，去除残留的污垢、油脂和其他杂质。

这一步骤非常重要，因为金属表面的干净程度直接影响到后续镀层的附着力和质量。

3. 镀铜
在进行镀铜之前，需要先进行预镀垫层的处理，以提高铜的附着力和耐腐蚀性。

然后将金属材料浸入铜镀槽中，通过电化学方法，在金属表面形成一层均匀的铜镀层。

4. 清洗
铜镀完成后，需要将金属材料进行清洗，去除镀液残留和其他杂质，以确保表面光洁。

5. 镀锡
将铜镀件浸入锡镀槽中，通过电化学方法，在铜表面形成一层薄薄的锡镀层。

锡镀能够提高金属材料的耐腐蚀性和焊接性能。

6. 清洗
最后一道工艺是对镀锡材料进行彻底清洗，去除镀液残留和其他杂质，以确保最终产品的质量。

以上就是一般铜镀锡工艺流程的概述，需要指出的是，不同的金属材料、镀层要求和工艺条件都会影响到实际的工艺流程。

因此，在进行铜镀锡之前，需要对具体的工艺条件和产品要求进行充分的分析和评估。

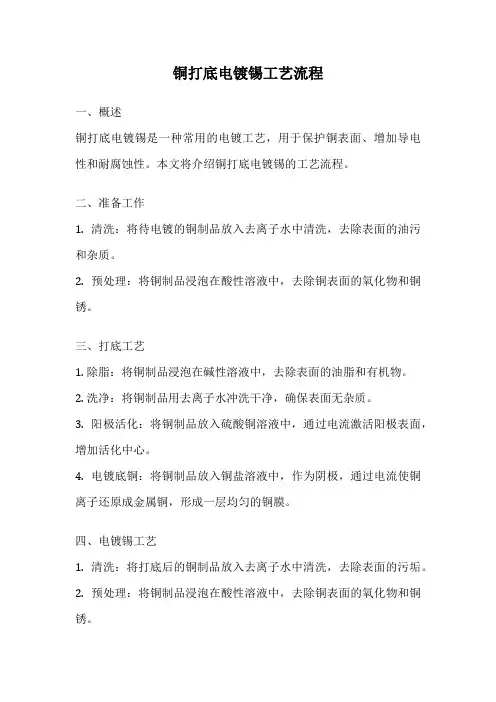

铜打底电镀锡工艺流程一、概述铜打底电镀锡是一种常用的电镀工艺，用于保护铜表面、增加导电性和耐腐蚀性。

本文将介绍铜打底电镀锡的工艺流程。

二、准备工作1. 清洗：将待电镀的铜制品放入去离子水中清洗，去除表面的油污和杂质。

2. 预处理：将铜制品浸泡在酸性溶液中，去除铜表面的氧化物和铜锈。

三、打底工艺1. 除脂：将铜制品浸泡在碱性溶液中，去除表面的油脂和有机物。

2. 洗净：将铜制品用去离子水冲洗干净，确保表面无杂质。

3. 阳极活化：将铜制品放入硫酸铜溶液中，通过电流激活阳极表面，增加活化中心。

4. 电镀底铜：将铜制品放入铜盐溶液中，作为阴极，通过电流使铜离子还原成金属铜，形成一层均匀的铜膜。

四、电镀锡工艺1. 清洗：将打底后的铜制品放入去离子水中清洗，去除表面的污垢。

2. 预处理：将铜制品浸泡在酸性溶液中，去除铜表面的氧化物和铜锈。

3. 洗净：将铜制品用去离子水冲洗干净，确保表面无杂质。

4. 阳极活化：将铜制品放入硫酸铜溶液中，通过电流激活阳极表面，增加活化中心。

5. 电镀锡：将铜制品放入锡盐溶液中，作为阴极，通过电流使锡离子还原成金属锡，形成一层均匀的锡膜。

五、后处理工艺1. 清洗：将电镀后的铜制品放入去离子水中清洗，去除表面的污垢。

2. 干燥：将铜制品放置在通风处晾干，确保表面无水分残留。

3. 检验：对电镀后的铜制品进行质量检验，检查镀层的厚度、附着力和均匀性。

4. 包装：将合格的铜制品进行包装，以保护镀层免受外界损害。

六、注意事项1. 工艺参数的控制：包括电流密度、溶液温度、pH值等，需要严格控制，以保证电镀质量。

2. 设备维护：定期清洗和维护电镀设备，确保设备正常运行。

3. 安全操作：在进行电镀工艺时，需戴上防护手套和眼镜，避免接触到有害溶液和电流。

通过以上工艺流程，铜打底电镀锡能够有效地保护铜制品的表面，提高其导电性和耐腐蚀性。

这一工艺在电子、通信、汽车等行业得到广泛应用，为产品提供了良好的表面保护和性能提升。

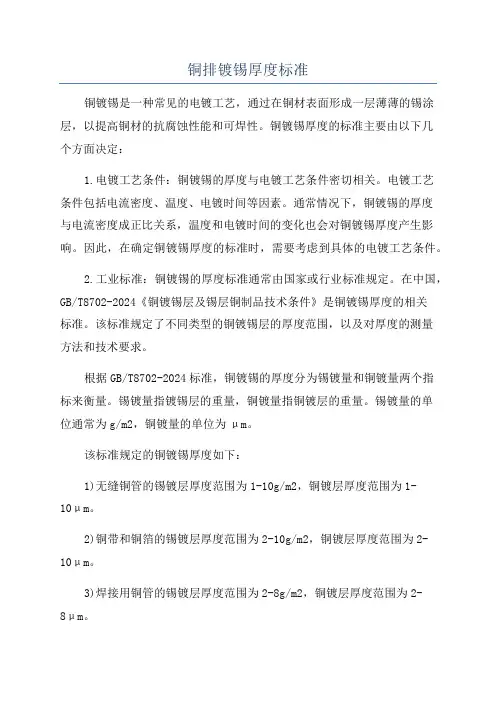

铜排镀锡厚度标准铜镀锡是一种常见的电镀工艺，通过在铜材表面形成一层薄薄的锡涂层，以提高铜材的抗腐蚀性能和可焊性。

铜镀锡厚度的标准主要由以下几个方面决定：1.电镀工艺条件：铜镀锡的厚度与电镀工艺条件密切相关。

电镀工艺条件包括电流密度、温度、电镀时间等因素。

通常情况下，铜镀锡的厚度与电流密度成正比关系，温度和电镀时间的变化也会对铜镀锡厚度产生影响。

因此，在确定铜镀锡厚度的标准时，需要考虑到具体的电镀工艺条件。

2.工业标准：铜镀锡的厚度标准通常由国家或行业标准规定。

在中国，GB/T8702-2024《铜镀锡层及锡层铜制品技术条件》是铜镀锡厚度的相关标准。

该标准规定了不同类型的铜镀锡层的厚度范围，以及对厚度的测量方法和技术要求。

根据GB/T8702-2024标准，铜镀锡的厚度分为锡镀量和铜镀量两个指标来衡量。

锡镀量指镀锡层的重量，铜镀量指铜镀层的重量。

锡镀量的单位通常为g/m2，铜镀量的单位为μm。

该标准规定的铜镀锡厚度如下：1)无缝铜管的锡镀层厚度范围为1-10g/m2，铜镀层厚度范围为1-10μm。

2)铜带和铜箔的锡镀层厚度范围为2-10g/m2，铜镀层厚度范围为2-10μm。

3)焊接用铜管的锡镀层厚度范围为2-8g/m2，铜镀层厚度范围为2-8μm。

需要注意的是，这只是一个参考值，具体的铜镀锡厚度要根据具体产品的要求来确定。

对于一些特殊用途的产品，如电子元件等，可能需要更精确的铜镀锡厚度。

同时，铜镀锡的厚度还与产品的具体应用有关。

不同的产品对铜镀锡的要求有所差异。

比如，对于需要进行大量的焊接的电路板，铜镀锡的厚度一般要求较厚，以提高可焊性；而对于需要高度精密的电子元件，铜镀锡的厚度一般要求较薄，以保证产品的净重量和尺寸精度。

在实际应用中，对于通常的铜镀锡需求，可以按照GB/T8702-2024标准制定的范围来选择。

对于一些特殊要求的产品，则需要根据实际情况进行调整。

总的来说，铜镀锡厚度的标准由电镀工艺条件、工业标准和具体产品要求共同决定。

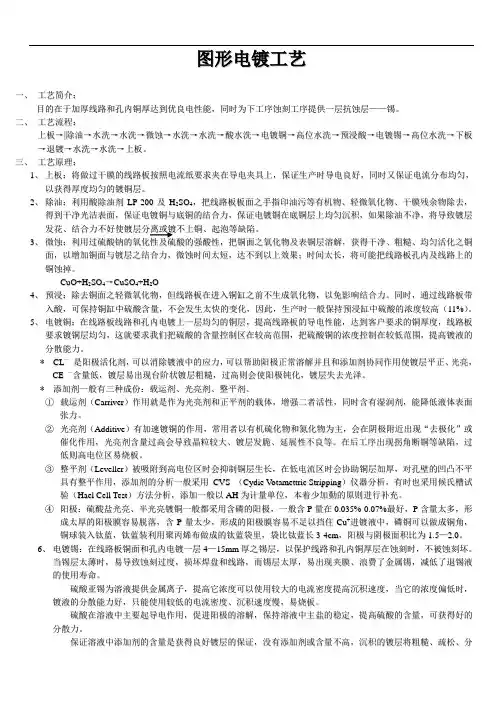

图形电镀工艺一、工艺简介：目的在于加厚线路和孔内铜厚达到优良电性能，同时为下工序蚀刻工序提供一层抗蚀层——锡。

二、工艺流程：上板→|除油→水洗→水洗→微蚀→水洗→水洗→酸水洗→电镀铜→高位水洗→预浸酸→电镀锡→高位水洗→下板→退镀→水洗→水洗→上板。

三、工艺原理：1、上板：将做过干膜的线路板按照电流纸要求夹在导电夹具上，保证生产时导电良好，同时又保证电流分布均匀，以获得厚度均匀的镀铜层。

2、除油：利用酸除油剂L P-200及H2S O4，把线路板板面之手指印油污等有机物、轻微氧化物、干膜残余物除去，得到干净光洁表面，保证电镀铜与底铜的结合力，保证电镀铜在底铜层上均匀沉积，如果除油不净，将导致镀层发花、结合力不好使镀层分离或镀不上铜、起泡等缺陷。

3、微蚀：利用过硫酸钠的氧化性及硫酸的强酸性，把铜面之氧化物及表铜层溶解，获得干净、粗糙、均匀活化之铜面，以增加铜面与镀层之结合力，微蚀时间太短，达不到以上效果；时间太长，将可能把线路板孔内及线路上的铜蚀掉。

C u O+H2S O4→C u S O4+H2O4、预浸：除去铜面之轻微氧化物，但线路板在进入铜缸之前不生成氧化物，以免影响结合力。

同时，通过线路板带入酸，可保持铜缸中硫酸含量，不会发生太快的变化，因此，生产时一般保持预浸缸中硫酸的浓度较高（11%）。

5、电镀铜：在线路板线路和孔内电镀上一层均匀的铜层，提高线路板的导电性能，达到客户要求的铜厚度，线路板要求镀铜层均匀，这就要求我们把硫酸的含量控制区在较高范围，把硫酸铜的浓度控制在较低范围，提高镀液的分散能力。

*C L—是阳极活化剂，可以消除镀液中的应力，可以帮助阳极正常溶解并且和添加剂协同作用使镀层平正、光亮，C E——含量低，镀层易出现台阶状镀层粗糙，过高则会使阳极钝化，镀层失去光泽。

*添加剂一般有三种成份：载运剂、光亮剂、整平剂。

①载运剂（C a r r i v e r）作用就是作为光亮剂和正平剂的载体，增强二者活性，同时含有湿润剂，能降低液体表面张力。

电镀铜锡合金工艺
现代电镀网讯：
一、工艺介绍
铜锡合金是广泛采用的优良的代镍镀层，它具有孔隙率低、耐蚀性好、容易抛光和直接套铬等优点。

铜锡合金也叫青铜。

根据锡的含量可分为三类：低锡青铜、中锡青铜和高锡青铜。

目前工业上常用的青铜镀液有氰化物镀液和无氰镀液。

氰化物镀液的均镀能力和分散能力好，镀层的色泽和成分容易控制，得到的铜锡合金镀层结晶细致，结合力好，孔隙率低，抗蚀性强。

含锡15%以下为低锡青铜，常用于装饰性镀层的底层或中间层;中锡青铜的含锡量为15%～30%，它的硬度比低锡青铜搞，可以做保护装饰性镀层的底层，但不宜做表面镀层;含锡超过40%的称为高锡青铜，在空气中稳定性好，具有良好的钎焊能力和导电能力，可以用来代替镀镍或镀铬。

二、工艺流程
手动清洗电解除油水洗水洗酸洗水洗水洗碱性中和镀铜锡合金
水洗水洗钝化水洗热水洗
三、工艺参数
1氰化亚铜 20～30g/l
2锡酸钠 60～70g/l
3游离氰化钠 3～4g/l
4氢氧化钠 25～30g/l
5 PH值 12.0-12.5
6温度 50～60℃
7阴极电流密度 1.0～1.5A/dm2
四,操作规程及注意事项
1、镀前检验镀件尺寸，机加工表面状况，根据镀层厚度准确计算电镀时间。

2、控制好镀液工作条件，勤观察，注意温度变化，液位变化。

仔细操作，如实填写操作记录。

根据化验结果补加药水,校正电镀液。

3、镀后检查镀层质量、尺寸，清洗干净，丝牙、内孔等部位防锈保护。

工件打操作钢号，边角除毛刺。

4、如果酸液溅在皮肤上，应立即用清水冲洗。

5、场地打扫干净，器具摆放整齐。

热镀锡和电镀锡工艺
热镀锡是将物品加热后浸入熔化的锡中进行的，主要适用于金属材料的镀锡，如钢铁、铜、铝等。

热镀锡一般采用硫酸锡和氯化锡作为锡源，将锡和镀件一起加热至一定温度，使锡融化后附着在镀件表面，形成一层均匀的锡层。

电镀锡是利用电化学原理在金属表面上沉积一层薄薄的锡层，常用于电子元器件的制造。

电镀锡的工艺流程包括预处理、电解液制备、电镀、洗涤和烘干等环节。

在电镀时，镀件作为阴极，将含锡的电解液通过电解系统电解，使得金属离子在阴极表面还原成金属，形成银白色的锡层。

电镀锡具有良好的耐腐蚀性和导电性，且可以在镀件表面形成一层光滑，均匀的保护层，使得镀件表面具有一定的光泽和美观度。
