电镀铜(锡)工艺.

999白铜锡(代替镍)电镀工艺产品特点1、由于镍镀层对皮肤有过敏作用，故本公司特别设计此代镍工艺以配合这方面发展。

2、该镀层银白光亮、坚硬及延展性高，最适于镀金、银或钯前之底层电镀。

可直接于铜或锌合金上电镀。

操作条件最佳范围金属铜10克/升8-12克/升金属锡20克/升18-22克/升金属锌1克/升0.5-1.5克/升游离氰化钾50克/升45-55克/升氢氧化钾12克/升10-15克/升pH 12 11-13温度55℃50-60℃阴极电流密度 2A/dm2 0.25-3 A/dm2阳极电流密度 1A/dm2 0.25-2 A/dm2阳极 316#不锈钢网或白金钛网搅拌机械摇摆及循环过滤镀率 25毫安/安培分钟 1微米/2分钟（2 A/dm2）补充方法：每镀100克合金（约4000安培分钟）须添加铜盐（氰化亚铜70克）锡盐（锡酸钾）150克设备：镀缸：PP、PE耐高温材料加热：不锈钢电热笔或钛管电热笔配恒温控制电源：6-12VCD稳压流连安培分钟计开缸程序：1、用5%氢氧化钾溶液加满镀缸并加热至50℃浸洗镀缸和过滤2小时。

2、用清水洗镀缸2—3次，直至镀缸无杂质。

3、量出镀缸体积然后加入1/2纯水。

4、称取氰化钾72克/升溶解于水，将14克/升氰化亚铜调成糊状加入氰化钾72克/升溶液中。

5、在另一容器中称取3克/升氢氧化钾溶解于少量水中，将1.8克/升氰化锌调成糊状加入3克/升氢氧化钾溶液中，搅拌至完全溶解，把（2）倒入（1）中至全部溶解。

6、在另一容器中将剩下11克/升氢氧化钾溶解于水，又将50克/升锡酸钾慢慢加入11克升氢氧化钾溶液中至全部溶解，把（3）加入上述溶液中。

7、将15克/升碳酸钾溶解于上述溶液中，搅拌至全部溶解，用碳芯过滤至溶液清澈。

最后加入开缸水20～30毫升/升搅拌均匀即可试镀技术资料：镀层：成份：铜50%、锡50%密度：8.5g/cm385毫安/平方分米=1微米硬度：500-600VIC Kers特点：光亮及低气孔率镀层，具有良好的耐磨度及防腐能力1、添加1.42克/升铜盐可提高金属铜含量1克/升2、添加2.5克/升锡盐可提高金属锡含量1克/升3、添加1克/升铜盐可降低氰化钾1.8克/升4、添加1克/升氰化锌可提高金属锌0.5克/升5、调高pH值用氢氧化钾6、调低pH值用稀磷酸。

电镀铜工艺流程
《电镀铜工艺流程》
电镀铜是一种表面处理工艺，通过将金属铜沉积在基材表面，以提高其耐腐蚀性、导电性和美观性。

电镀铜工艺流程主要包括表面处理、电镀、清洗和干燥等环节。

首先，进行表面处理。

要对基材进行清洁处理，去除表面的油污和杂质，以保证电镀层的附着力。

常见的表面处理方法包括碱洗、酸洗和磷化等。

接下来是电镀过程。

在电镀槽中加入电镀溶液，通过向基材施加电流，使铜离子在基材表面还原沉积，形成均匀的铜电镀层。

电镀参数的选择对电镀层的质量有着重要的影响，包括溶液的成分、温度、PH值、电流密度和镀层厚度等。

随后进行清洗环节。

电镀后的基材上可能残留有电镀液和其他杂质，需要经过清洗来去除。

常用的清洗方法包括水洗、酸洗和碱洗等。

最后是干燥。

将清洗后的基材进行干燥处理，以保证电镀层的质量和外观。

通常使用空气干燥或者烘干的方法。

总的来说，电镀铜工艺流程包括表面处理、电镀、清洗和干燥等环节，每个环节都非常关键，影响着最终电镀层的质量。

通过严格控制工艺流程和参数，可以获得均匀、致密、光亮的铜电镀层。

PCB线路板的电镀铜工艺一.电镀工艺的分类：酸性光亮铜电镀电镀镍/金电镀锡二.工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三.流程说明：(一)浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定;②酸浸时间不宜太长，防止板面氧化;在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面;③此处应使用C.P级硫酸;(二)全板电镀铜：又叫一次铜，板电，Panel-plating①作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力;硫酸含量多在180克/升，多者达到240克/升;硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果;铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果;全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/DM2;铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统;③工艺维护：每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加;检查过滤泵是否工作正常，有无漏气现象;每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净;每周要定期分析铜缸硫酸铜(1次/周)，硫酸(1次/周)，氯离子(2次/周)含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料;每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。

铜排镀锡工艺
铜排镀锡是一种常见的电镀工艺，它可以在铜排表面形成一层锡镀层，提高铜导体的耐腐蚀性能，同时保持铜的导电性。

以下是一般的铜排镀锡工艺步骤：
1.表面处理：首先，铜排需要经过表面处理，包括去油、除锈、酸洗等步骤，
以确保表面干净，无污染，有利于镀层的附着。

2.电镀前处理：铜排表面经过清洁后，通常需要进行一些预处理，如活化处
理，以增加金属表面的亲和力，有助于后续的电镀过程。

3.电镀槽预处理：铜排被悬挂到电镀槽中，电镀槽中含有锡盐的电镀液。

在
进入电镀槽之前，可能需要进行一些槽前处理，如浸泡在活化液中。

4.电镀：铜排在电镀槽中通过电流作用，锡离子被还原并沉积在铜排表面，
形成锡镀层。

电流的密度、电镀液的温度和浓度等参数会影响镀层的均匀性和质量。

5.电镀后处理：完成电镀后，铜排可能需要进行一些电镀后处理，如清洗、
中和、干燥等，以确保锡镀层的光泽和附着力。

6.检验：镀锡后的铜排需要进行质量检验，以确保锡镀层的厚度和均匀性满
足要求。

整个铜排镀锡工艺需要高度的工艺控制，以确保获得一致的产品质量。

这种工艺常用于电子电器、通信设备等领域，以提高电器元件的耐腐蚀性和稳定性。

铜镀锡工艺流程
铜镀锡工艺流程主要包括以下几个步骤：准备工作、铜基材处理、镀锡过程和后续处理。

首先是准备工作。

在开始进行铜镀锡工艺之前，需要准备好所需的材料和设备，例如铜基材、锡液、清洁剂、电镀槽和电源等。

同时，还要确保工作环境清洁整洁，以确保工艺过程的顺利进行。

接下来是铜基材处理。

首先，将铜基材进行打磨处理，以去除表面的氧化物和杂质。

然后，在清洁剂中浸泡铜基材，使其表面达到洁净无杂质的状态。

最后，用纯水将铜基材冲洗干净。

然后是镀锡过程。

首先，将处理好的铜基材放入铜镀槽中。

在铜镀槽中，铜离子从阳极释放出来，经过电源的作用，沉积在铜基材的表面上。

镀锡的时间和电压需要根据具体情况进行调整，以确保铜镀层的质量和厚度符合要求。

最后是后续处理。

镀锡完成后，还需要对镀锡层进行清洗和干燥处理，以去除表面的污染物和水分。

可以使用清洗剂和纯水进行清洗，然后使用热风或其他干燥设备进行干燥，确保镀锡层表面干燥无水痕。

铜镀锡工艺流程的关键点在于铜基材处理和镀锡过程的控制。

铜基材处理要做到彻底、均匀，以确保铜基材的表面光洁无杂质。

镀锡过程中，需要控制好镀锡时间和电压，以确保铜镀层的质量和厚度符合要求。

镀锡层的质量和厚度直接影响到产品
的耐腐蚀性能和外观质量。

铜镀锡工艺流程广泛应用于电子、通信、航空航天等领域。

镀锡层能够提高铜基材的耐腐蚀性能和导电性能，同时还可以增加产品的美观度和附着力。

通过合理控制工艺流程，可以获得高质量的镀锡层，为产品的使用和加工提供良好的保障。

铜电镀锡工艺流程配方下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在现代工业生产中，铜电镀锡工艺流程配方是一项关键性的工艺，其在电子、汽车、航空航天等领域扮演着重要的角色。

铜打底电镀锡工艺流程一、概述铜打底电镀锡是一种常用的电镀工艺，用于保护铜表面、增加导电性和耐腐蚀性。

本文将介绍铜打底电镀锡的工艺流程。

二、准备工作1. 清洗：将待电镀的铜制品放入去离子水中清洗，去除表面的油污和杂质。

2. 预处理：将铜制品浸泡在酸性溶液中，去除铜表面的氧化物和铜锈。

三、打底工艺1. 除脂：将铜制品浸泡在碱性溶液中，去除表面的油脂和有机物。

2. 洗净：将铜制品用去离子水冲洗干净，确保表面无杂质。

3. 阳极活化：将铜制品放入硫酸铜溶液中，通过电流激活阳极表面，增加活化中心。

4. 电镀底铜：将铜制品放入铜盐溶液中，作为阴极，通过电流使铜离子还原成金属铜，形成一层均匀的铜膜。

四、电镀锡工艺1. 清洗：将打底后的铜制品放入去离子水中清洗，去除表面的污垢。

2. 预处理：将铜制品浸泡在酸性溶液中，去除铜表面的氧化物和铜锈。

3. 洗净：将铜制品用去离子水冲洗干净，确保表面无杂质。

4. 阳极活化：将铜制品放入硫酸铜溶液中，通过电流激活阳极表面，增加活化中心。

5. 电镀锡：将铜制品放入锡盐溶液中，作为阴极，通过电流使锡离子还原成金属锡，形成一层均匀的锡膜。

五、后处理工艺1. 清洗：将电镀后的铜制品放入去离子水中清洗，去除表面的污垢。

2. 干燥：将铜制品放置在通风处晾干，确保表面无水分残留。

3. 检验：对电镀后的铜制品进行质量检验，检查镀层的厚度、附着力和均匀性。

4. 包装：将合格的铜制品进行包装，以保护镀层免受外界损害。

六、注意事项1. 工艺参数的控制：包括电流密度、溶液温度、pH值等，需要严格控制，以保证电镀质量。

2. 设备维护：定期清洗和维护电镀设备，确保设备正常运行。

3. 安全操作：在进行电镀工艺时，需戴上防护手套和眼镜，避免接触到有害溶液和电流。

通过以上工艺流程，铜打底电镀锡能够有效地保护铜制品的表面，提高其导电性和耐腐蚀性。

这一工艺在电子、通信、汽车等行业得到广泛应用，为产品提供了良好的表面保护和性能提升。

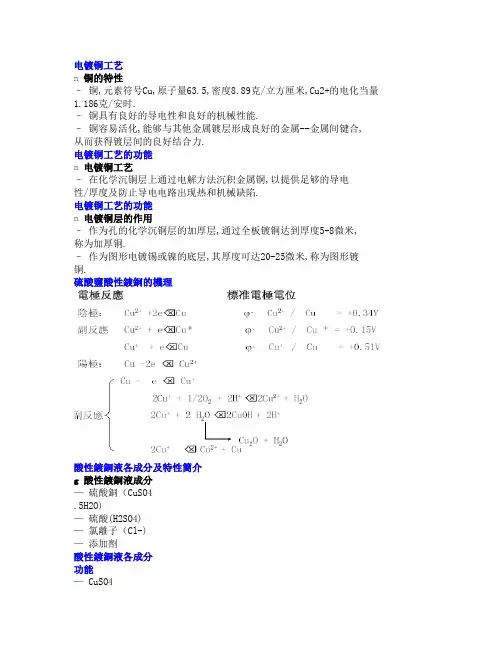

电镀铜工艺n 铜的特性–铜,元素符号Cu,原子量63.5,密度8.89克/立方厘米,Cu2+的电化当量1.186克/安时.–铜具有良好的导电性和良好的机械性能.–铜容易活化,能够与其他金属镀层形成良好的金属--金属间键合,从而获得镀层间的良好结合力.电镀铜工艺的功能n 电镀铜工艺–在化学沉铜层上通过电解方法沉积金属铜,以提供足够的导电性/厚度及防止导电电路出现热和机械缺陷.电镀铜工艺的功能n 电镀铜层的作用–作为孔的化学沉铜层的加厚层,通过全板镀铜达到厚度5-8微米,称为加厚铜.–作为图形电镀锡或镍的底层,其厚度可达20-25微米,称为图形镀铜.硫酸鹽酸性鍍銅的機理酸性鍍銅液各成分及特性簡介g 酸性鍍銅液成分—硫酸銅（CuSO4.5H2O)—硫酸(H2SO4)—氯離子（Cl-)—添加劑酸性鍍銅液各成分功能— CuSO4.5H2O ：主要作用是提供電鍍所需Cu2＋及提高導電能力— H2SO4 ：主要作用是提高鍍液導電性能，提高通孔電鍍的均勻性。

— Cl- ：主要作用是幫助陽極溶解，協助改善銅的析出，結晶。

—添加劑：主要作用是改善均鍍和深鍍性能，改善鍍層結晶細密性。

酸性鍍銅液中各成分含量對電鍍效果的影響— CuSO4.5H2O ：濃度太低，高電流區鍍層易燒焦；濃度太高，鍍液分散能力會降低。

— H2SO4 ：濃度太低，溶液導電性差，鍍液分散能力差。

濃度太高，降低Cu2+的遷移率，電流效率反而降低，並對銅鍍層的延伸率不利。

— Cl- ：濃度太低，鍍層出現台階狀的粗糙鍍層，易出現針孔和燒焦；濃度太高，導致陽極鈍化，鍍層失去光澤。

—添加劑：（後面專題介紹）操作條件對酸性鍍銅效果的影響g溫度—溫度升高，電極反應速度加快，允許電流密度提高，鍍層沉積速度加快，但加速添加劑分解會增加添加劑消耗，鍍層結晶粗糙，亮度降低。

—溫度降低，允許電流密度降低。

高電流區容易燒焦。

防止鍍液升溫過高方法：鍍液負荷不大于0.2A/L，選擇導電性能優良的挂具，減少電能損耗。

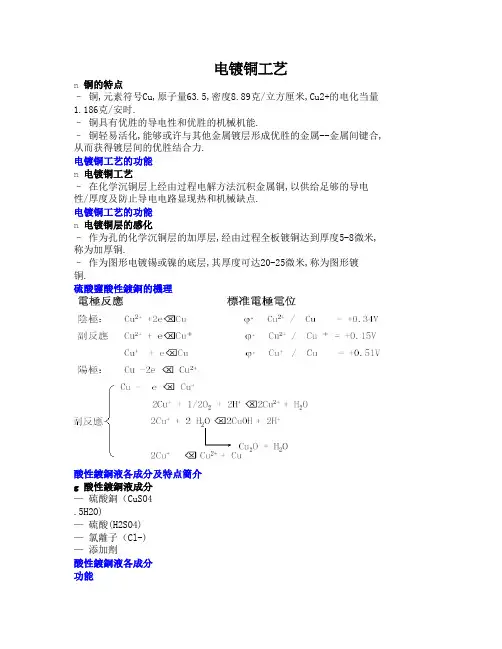

电镀铜工艺n 铜的特点–铜,元素符号Cu,原子量63.5,密度8.89克/立方厘米,Cu2+的电化当量1.186克/安时.–铜具有优胜的导电性和优胜的机械机能.–铜轻易活化,能够或许与其他金属镀层形成优胜的金属--金属间键合, 从而获得镀层间的优胜结合力.电镀铜工艺的功能n 电镀铜工艺–在化学沉铜层上经由过程电解方法沉积金属铜,以供给足够的导电性/厚度及防止导电电路显现热和机械缺点.电镀铜工艺的功能n 电镀铜层的感化–作为孔的化学沉铜层的加厚层,经由过程全板镀铜达到厚度5-8微米, 称为加厚铜.–作为图形电镀锡或镍的底层,其厚度可达20-25微米,称为图形镀铜.硫酸鹽酸性鍍銅的機理酸性鍍銅液各成分及特点簡介g 酸性鍍銅液成分—硫酸銅（CuSO4.5H2O)—硫酸(H2SO4)—氯離子（Cl-)—添加劑酸性鍍銅液各成分功能— CuSO4.5H2O ：重要感化是供给電鍍所需Cu2＋及进步導電才能— H2SO4 ：重要感化是进步鍍液導電机能，进步通孔電鍍的均勻性。

— Cl- ：重要感化是幫助陽極消融，協助改良銅的析出，結晶。

—添加劑：重要感化是改良均鍍和深鍍机能，改良鍍層結晶細密性。

酸性鍍銅液中各成分含量對電鍍后果的影響— CuSO4.5H2O ：濃度太低，高電流區鍍層易燒焦；濃度太高，鍍液分散才能會降低。

— H2SO4 ：濃度太低，溶液導電性差，鍍液分散才能差。

濃度太高，降低Cu2+的遷移率，電流效力反而降低，並對銅鍍層的延长率晦气。

— Cl- ：濃度太低，鍍層出現台階狀的粗拙鍍層，易出現針孔和燒焦；濃度太高，導致陽極鈍化，鍍層掉去光澤。

—添加劑：（後面專題介紹）操作條件對酸性鍍銅后果的影響g溫度—溫度升高，電極反應速度加快，允許電流密度进步，鍍層沉積速度加快，但加快添加劑分化會增长添加劑消费，鍍層結晶粗拙，亮度降低。

—溫度降低，允許電流密度降低。

高電流區轻易燒焦。

防止鍍液升溫過高方法：鍍液負荷不大年夜于0.2A/L，選擇導電机能優良的挂具，減少電能損耗。
