浅谈变频器驱动下的异步电机设计与分析

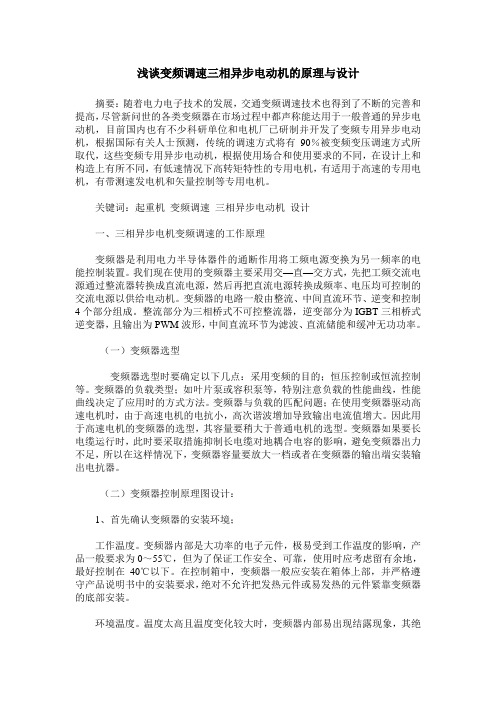

浅谈变频调速三相异步电动机的原理与设计摘要：随着电力电子技术的发展，交通变频调速技术也得到了不断的完善和提高，尽管新问世的各类变频器在市场过程中都声称能达用于一般普通的异步电动机，目前国内也有不少科研单位和电机厂已研制并开发了变频专用异步电动机，根据国际有关人士预测，传统的调速方式将有90％被变频变压调速方式所取代，这些变频专用异步电动机，根据使用场合和使用要求的不同，在设计上和构造上有所不同，有低速情况下高转矩特性的专用电机，有适用于高速的专用电机，有带测速发电机和矢量控制等专用电机。

关键词：起重机变频调速三相异步电动机设计一、三相异步电机变频调速的工作原理变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

我们现在使用的变频器主要采用交—直—交方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。

变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。

整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

（一）变频器选型变频器选型时要确定以下几点：采用变频的目的；恒压控制或恒流控制等。

变频器的负载类型；如叶片泵或容积泵等，特别注意负载的性能曲线，性能曲线决定了应用时的方式方法。

变频器与负载的匹配问题；在使用变频器驱动高速电机时，由于高速电机的电抗小，高次谐波增加导致输出电流值增大。

因此用于高速电机的变频器的选型，其容量要稍大于普通电机的选型。

变频器如果要长电缆运行时，此时要采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不足，所以在这样情况下，变频器容量要放大一档或者在变频器的输出端安装输出电抗器。

（二）变频器控制原理图设计：1、首先确认变频器的安装环境；工作温度。

变频器内部是大功率的电子元件，极易受到工作温度的影响，产品一般要求为0～55℃，但为了保证工作安全、可靠，使用时应考虑留有余地，最好控制在40℃以下。

异步电机变频调速系统设计报告范文下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!异步电机变频调速系统设计报告范文1. 引言随着工业自动化水平的不断提高，异步电机变频调速系统作为一种高效节能的电力调节方案，逐渐在工业领域得到了广泛应用。

变频器驱动下的异步电机设计与分析共3篇变频器驱动下的异步电机设计与分析1变频器是一种通过控制电气设备的频率来达到调速的智能化电动机驱动设备。

它具有高效、稳定、可靠等特点，广泛应用于各种工业控制系统中。

而异步电机是其中一种最常见的电机类型，具有结构简单，容量大，使用寿命长等特点，是工业生产中最常见的驱动设备之一。

本文将分析在变频器驱动下的异步电机设计和分析过程，以探讨其在实际应用中的优势和不足之处。

异步电机是一种通过旋转磁场作用在转子上，使其转动的电机。

它的构造简单，价格低廉，在工业生产中得到了广泛应用。

在异步电机中，电磁转矩是由转子和定子之间旋转磁场产生的感应电流产生的，其转速、转矩与电压、电流之间呈线性关系。

然而，在实际应用中，由于负载变化等原因，通常需要对异步电机进行变速调节。

这就需要将异步电机与变频器结合起来，实现电机的精确调速。

在异步电机与变频器结合时，需要对异步电机进行重新设计和分析。

其中，在设计异步电机时，主要考虑的是电机转速和转矩的关系。

同时，还需要考虑电机的功率、电压、电流等参数。

此外，在选择异步电机时，还需要考虑其适用范围。

在分析异步电机性能时，要先了解电机的内部结构和运行原理，然后根据电路设计图分析其各项性能指标，如转速、转矩、效率等。

变频器的主要作用是控制电机的转速，以满足不同工作环境的需求。

当电机启动时，变频器将高压交流电转换为低频交流电，同时控制电机的转速。

通过对变频器的控制，可以实现电机的刹车、反转或其他特殊操作。

此外，变频器还具有与PLC等其他设备联动控制的功能，可实现自主完成多项工作。

使用变频器驱动异步电机的优点包括：首先，变频器可以实现电机精确调速，确保电机在不同工作条件下保持恰当的转速。

其次，异步电机具有结构简单，使用寿命长等特点，同时因为其适用范围广泛，能够满足各种工业设备的需求。

再者，变频器可实现电机的低开始电流，节约能源同时减小设备的损耗。

然而，变频器驱动异步电机仍然存在一些缺点，如成本高、维护困难等问题。

异步电机矢量控制变频调速系统的研究与设计一、本文概述随着现代工业技术的快速发展，电机作为工业领域中广泛应用的驱动设备，其性能优化和效率提升成为了重要的研究课题。

异步电机作为一种常见的电机类型，在各类工业设备中发挥着重要作用。

传统的异步电机控制方式往往存在着调速范围有限、动态响应慢、能源利用效率不高等问题。

研究与设计异步电机矢量控制变频调速系统具有重要的理论价值和实际应用意义。

本文旨在深入研究异步电机矢量控制变频调速系统的基本原理、控制策略及其优化设计方法。

将对异步电机的工作原理进行简要介绍，为后续研究奠定基础。

将详细阐述矢量控制的基本原理和实现方法，包括空间矢量脉宽调制（SVPWM）技术和转子磁场定向控制（FOC）策略等。

在此基础上，本文将重点探讨变频调速系统的设计与实现，包括变频器的选择、控制算法的优化以及系统性能的仿真与实验验证等方面。

通过本文的研究，旨在提高异步电机调速系统的性能，实现更宽范围的调速、更快的动态响应以及更高的能源利用效率。

同时，本文还将为相关领域的科研人员和工程师提供有益的参考和借鉴，推动异步电机控制技术的进一步发展。

二、异步电机矢量控制理论异步电机矢量控制理论是现代电机控制技术的核心之一，它的主要目标是通过控制电机的磁通和转矩，实现电机的高效、稳定和精确控制。

矢量控制，又称为场向量控制，其基本思想是将异步电机的定子电流分解为相互垂直的磁场分量和转矩分量，从而实现对电机磁通和转矩的独立控制。

在异步电机矢量控制理论中，最为关键的是坐标变换。

通过坐标变换，可以将电机的三相电流和电压转换为两相正交坐标系（如dq 坐标系）下的直流分量，从而简化电机的数学模型和控制算法。

最为常用的是Clarke变换和Park变换。

Clarke变换将三相电流转换为两相正交坐标系下的电流，而Park变换则进一步将两相正交坐标系下的电流转换为同步旋转坐标系下的直流电流。

在矢量控制系统中，通常采用矢量控制器来实现对电机磁通和转矩的控制。

2019年第4期摘要：近几年，交流电机变频调速及其关联技术成为当前现代电气传动领域研究的重要课题，且随着新的电力电子器件和微处理器的推出以及交流电机控制理论的提出，变频调速异步电动机设计将会朝着更先进的方向发展。

为此，文章在阐述变频调速异步电动机应用特点的基础上，就变频调速异步电动机的电磁设计、转子槽型设计、绝缘设计等问题进行分析。

关键词：变频调速；异步电动机；设计作者简介：荆小艳（1983-），女，河南焦作人，助理讲师，主要研究方向：电动机设计解析。

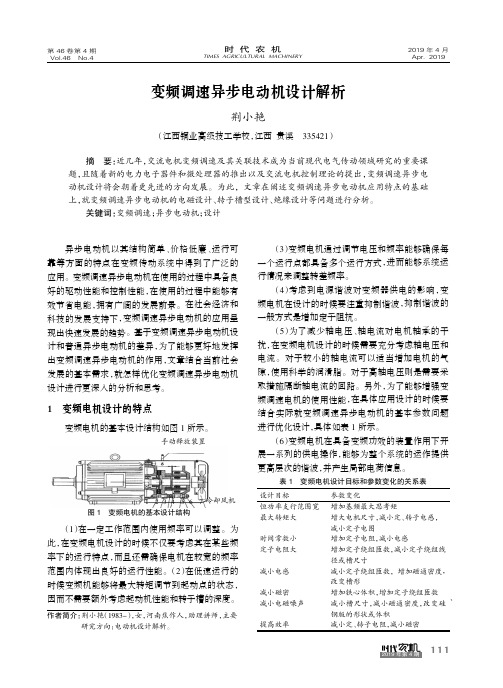

变频调速异步电动机设计解析荆小艳（江西铜业高级技工学校，江西贵溪335421）异步电动机以其结构简单、价格低廉、运行可靠等方面的特点在变频传动系统中得到了广泛的应用。

变频调速异步电动机在使用的过程中具备良好的驱动性能和控制性能，在使用的过程中能够有效节省电能，拥有广阔的发展前景。

在社会经济和科技的发展支持下，变频调速异步电动机的应用呈现出快速发展的趋势。

基于变频调速异步电动机设计和普通异步电动机的差异，为了能够更好地发挥出变频调速异步电动机的作用，文章结合当前社会发展的基本需求，就怎样优化变频调速异步电动机设计进行更深入的分析和思考。

1变频电机设计的特点变频电机的基本设计结构如图1所示。

图1变频电机的基本设计结构手动释放装置冷却风机1234567（1）在一定工作范围内使用频率可以调整。

为此，在变频电机设计的时候不仅要考虑其在某些频率下的运行特点，而且还需确保电机在较宽的频率范围内体现出良好的运行性能。

（2）在低速运行的时候变频机能够将最大转矩调节到起动点的状态，因而不需要额外考虑起动机性能和转子槽的深度。

（3）变频电机通过调节电压和频率能够确保每一个运行点都具备多个运行方式，进而能够系统运行情况来调整转差频率。

（4）考虑到电源谐波对变频器供电的影响，变频电机在设计的时候要注重抑制谐波，抑制谐波的一般方式是增加定子阻抗。

（5）为了减少轴电压、轴电流对电机轴承的干扰，在变频电机设计的时候需要充分考虑轴电压和电流。

变频器驱动下的异步电机设计与分析摘要：社会和经济的发展，科学技术的飞速发展，高频率的异步电机已在各行各业中得到了广泛的应用。

然而，随着我国经济的发展，能耗日益增加，节能已成为一个新的课题。

因此，应重视其在运行中的节能作用，降低电力消耗，提高电机的能量利用率。

基于这一现状，针对变频器驱动下的异步电机的设计进行了研究分析，以供相关人员参考。

关键词：变频器；驱动；异步电动机；设计引言：现阶段工业革命的发展，变频技术也在不断普及，而在各大工厂中，也越来越注重变频器的使用。

在变频电源的情况下，电流和电压都会出现高次谐波，从而影响到异步电动机的工作效率。

虽然在不安装变频调速的情况下，异步电动机的工作效率会更高，但是采用变频调速器的异步电动机却可以达到比较理想的工作状态。

一、变频器驱动下异步电机现状在电力系统中，变频技术已经成为一个重要的研究方向，它有着诸多的优势，而且它还融合了许多高科技，可以应用于机械、化工等领域，是一种非常有前途的技术。

采用变频调速控制的异步电动机具有如下优势：一是生产简便。

由于异步电机在变频调速下的转子不会缠绕，因此采用变频调速控制的异步电机结构和维护相对于常规异步电机更加便利快捷。

第二，工作稳定。

在变频控制系统的支持下，异步电动机的刹车性能得到了最大程度的提高，所以，所有的异步电动机都可以进行平稳的调速，这就保证了异步电动机的速度稳定性。

第三，电动机的起动性能很好。

在异步电动机起动时，由变频调频将电压提供给异步电动机，从而降低了异步电动机的电流，保证了异步电动机的起动。

第四，节能效果显著。

通过变频控制，异步电动机可以根据负载来自动调整电动机的速度，既可以保证其工作品质，又可以提高其工作效率，从而达到节能的目的。

二、变频器驱动下异步电机转子槽的设计转子沟槽是将电动机从电能转化为动能的，转子沟槽在运转的时候会产生电阻和电磁感应，从而极大地消耗了电动机的动力。

所以为了减少电阻以及电磁感应对电机的影响，就需要设计出优秀的异步电机转子槽，从而在一定程度上减少在工作当中产生的电阻以及电磁感应。

「变频器控制异步电动机的系统设计」变频器控制异步电动机是一种常见的电力传动系统，常用于工业生产中的运动控制。

本文将介绍变频器控制异步电动机的系统设计，包括变频器的基本原理、变频器的工作方式以及系统设计中需要考虑的关键因素。

变频器是一种能够改变交流电的频率和电压的设备，通过改变电源供电的频率和电压，可以实现对异步电动机的转速和转矩的精确控制。

变频器由整流单元、中间直流环节和逆变单元三部分组成。

整流单元将交流电转换为直流电，中间直流环节对直流电进行滤波和稳压处理，逆变单元将直流电转换为变频的交流电。

通过改变逆变单元的开关频率，可以实现对电源输出电压的频率和幅值的精确控制。

变频器的工作方式可以分为开环控制和闭环控制两种。

开环控制是指根据电机的特性和控制要求，设定变频器的输出频率和幅值，以控制电机的转速和转矩。

开环控制简单易实现，但难以应对负载波动和电网电压变化导致的失速和超速等问题。

闭环控制是在开环控制的基础上，通过添加速度或位置传感器，实时监测电机转速或位置，反馈给控制器，实现对电机转速和转矩的闭环控制。

闭环控制的优点是可以更准确地控制电机的转速和转矩，但成本较高，实现复杂。

在设计变频器控制异步电动机的系统时，需要考虑以下几个关键因素：1.电机的特性和工作要求：根据电机的额定功率、额定电压、额定频率和额定转速等参数，选择适合的变频器类型和规格。

例如，对于大功率电机，需要选择功率较大的变频器，并确保变频器的过载能力符合电机的工作要求。

2.变频器的控制方式：根据工艺要求和对电机转速和转矩控制的精度要求，选择合适的控制方式。

对于一些要求较高的应用，闭环控制通常是首选。

3.变频器的特性和性能：选择具有较高性能的变频器，如低噪音、高转矩性能、快速响应和卓越的动态特性等。

此外，还需要考虑变频器的可靠性和可维护性，以保证系统的稳定性和可靠性。

4.系统的节能和安全性：通过合理的变频器控制策略，实现电机的节能控制。

此外，需要设计相应的保护措施，如过流、过压和过温保护，确保电机和变频器的安全运行。

变频调速异步电机的设计与分析随着工业技术的不断发展，变频调速技术在实际应用中越来越广泛，其中变频调速异步电机是最为常见的一种。

本文将介绍变频调速异步电机的基本原理、特点、应用领域，并对其设计与分析进行探讨。

变频调速异步电机是一种通过改变电源频率来实现调速的异步电机。

在实际应用中，变频器作为一种重要的电力电子装置，将恒压恒频的电源转换为变压变频的电源，从而满足异步电机在不同转速下的运行需求。

调速范围广：变频调速异步电机的调速范围很广，可以在较大范围内实现无级调速，满足各种不同工况下的转速需求。

节能效果显著：通过变频调速，可以根据实际需要调整电机的转速，从而降低能耗，具有显著的节能效果。

启动性能好：变频调速异步电机启动电流小，启动转矩大，对电网冲击小，提高了电机的启动性能。

运行稳定性高：变频调速异步电机在运行过程中，可以通过频率和电流的反馈来控制电机的转速和转矩，保证电机的稳定运行。

变频调速异步电机在许多领域都有广泛的应用，如工业自动化、电梯、空调、水泵、风机等。

在这些领域中，变频调速异步电机可以根据实际需求进行优化，以满足各种不同场合的转速控制需求。

电机基本参数设计：在设计变频调速异步电机时，需要根据实际需求确定一些基本参数，如电机功率、电压、电流、转速等。

这些参数需要根据电机的具体应用场景和使用需求进行选择和设计。

电机运行原理分析：变频调速异步电机是通过改变电源频率来调节转速的。

当电源频率升高时，电机转速也会相应升高；当电源频率降低时，电机转速也会降低。

这是由于电源频率的变化引起了电机磁场的变化，进而影响了电机的转速。

控制方法设计：对于变频调速异步电机的控制，通常采用矢量控制或直接转矩控制。

这些控制方法可以通过调节磁场和电流的大小和方向来精确地控制电机的转速和转矩。

在设计时，需要通过对控制算法的选择和参数的调整来优化控制效果，提高电机的响应速度和稳定性。

变频调速异步电机具有调速范围广、节能效果显著、启动性能好、运行稳定性高等优点，在许多领域得到了广泛应用。

变频器对三相异步电动机性能影响的探讨文章结合三相异步电动机变频调速的工作原理，研究分析了变频器对三相异步电动机性能的影响，并介绍了几种有效的解决方法，以期为有效增强异步电动机各方面的工作性能提供重要的研究依据。

标签：变频器；三相异步电动机；性能影响；解决方法1 工作原理通过改变电动机的定子绕组工作频率以达到调速的目的，这就是变频调速。

当把三相交流电接在定子绕组上时，定子与转子之间的空气间隙中会产生一个旋转的磁场，旋转磁场与转子绕组之间会产生相对运动，使内部磁场产生感应电动势和感应电流，此电流与旋转磁场相互作用，产生的电磁转矩可以带动电动机运转。

变频器和三相异步电动机连接，就会形成变频调速三相异步电动机，这种电动机可以改变电动机的工作频率转差频率，恒转矩调速就是当工作频率降低时，三相异步电动机的电磁转矩和负载率不变；恒功率调速是工作频率增大时，工作电压增加，电磁转矩会变小，电机功率P保持恒定不变。

变频调速的原理可用公式表示为：n=60f（1-s）/p其中，n表示的是三相异步电动机的转速，f表示三相异步电动的频率，p 为电动机的极对数，s表示电动机的转差率。

由公式可知，当电动机的极对数p 和电动机的转差率一定的前提下，转速n与频率f成线性关系，频率f发生变化时，电动机的转速也会相应的发生变化，但同时也会使气隙磁通量发生变化，从而影响电动机的工作性能。

一般来说频率的变化范围为0-50Hz，电动机转速的变化范围也是非常广的，连续改变频率f，电动机转速就可以连续变化。

因此对于三相异步电动机的调速系统的重点研究对象就是变频调速，如何使电动机频率、电压发生变化而不影响电动机的运行性能，是现代科技有待解决的研究问题。

2 三相异步电动机变频调速系统设计为了使三相异步电动机实现控制各种不同的状态，需要设计一个能够各种运转方向、速度等状态均适用的控制系统。

在系统设计中，应该考虑到三相异步电动机系统的抗干扰能力，从而增强三相异步电动机变频调速系统各方面的稳定性。
