电抗器的限流和滤波作用

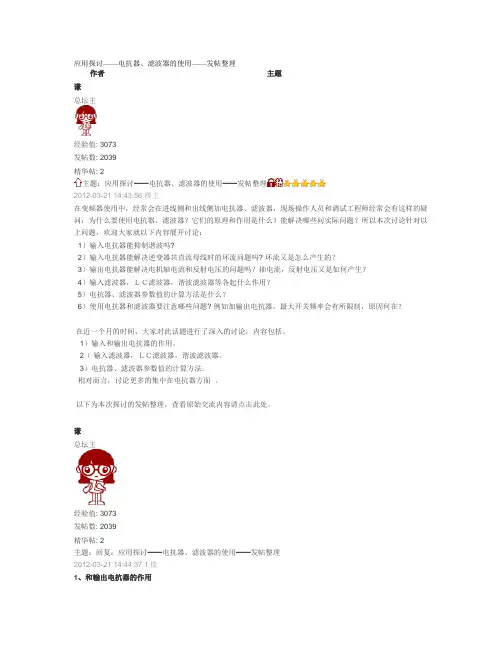

应用探讨——电抗器、滤波器的使用——发帖整理作者主题谦总坛主经验值: 3073发帖数: 2039精华帖: 2主题：应用探讨——电抗器、滤波器的使用——发帖整理2012-03-21 14:43:56楼主在变频器使用中，经常会在进线侧和出线侧加电抗器、滤波器，现场操作人员和调试工程师经常会有这样的疑问：为什么要使用电抗器、滤波器？它们的原理和作用是什么？能解决哪些问实际问题？所以本次讨论针对以上问题，欢迎大家就以下内容展开讨论：1）输入电抗器能抑制谐波吗?2）输入电抗器能解决逆变器共直流母线时的环流问题吗? 环流又是怎么产生的？3）输出电抗器能解决电机轴电流和反射电压的问题吗？轴电流，反射电压又是如何产生？4）输入滤波器，ＬＣ滤波器，谐波滤波器等各起什么作用？5）电抗器、滤波器参数值的计算方法是什么？6）使用电抗器和滤波器要注意哪些问题? 例如加输出电抗器，最大开关频率会有所限制，原因何在？在近一个月的时间，大家对此话题进行了深入的讨论，内容包括。

1）输入和输出电抗器的作用。

2 ）输入滤波器，ＬＣ滤波器，谐波滤波器。

3）电抗器、滤波器参数值的计算方法.相对而言，讨论更多的集中在电抗器方面。

以下为本次探讨的发帖整理，查看原始交流内容请点击此处。

谦总坛主经验值: 3073发帖数: 2039精华帖: 2主题：回复：应用探讨——电抗器、滤波器的使用——发帖整理2012-03-21 14:44:371楼1、和输出电抗器的作用quote:以下是引用yming在2012-01-11 10:22:56的发言：加精支持。

修改：在600KVA以上变压器。

原因：变压器内阻太小，冲击电流太大。

总之，是利用电感元件的“电流不能突变”的特性，应用到所有需要抑制有可能电流突变的场合。

当电压（瞬时）波动时，如果有导致电流变化的趋势，电抗器产生反向自感电动势抵消电压变化，减缓电流波动。

从而满足应用要求。

因此，可以说，电抗器有抑制电压波动的功能（不是消除）。

电抗器工作原理
电抗器（Reactor）是一种用于调节电流和电压的电气元件，主要用
于抑制谐振、滤波和功率因数校正等电力系统中。

电抗器通过改变电力系
统中的电感和电容量来实现对电流和电压的调节，其原理基于电感和电容
器在交流电路中对电流和电压的影响。

电抗器通常由线圈组成，通过改变线圈的电感来调节电流和电压。

其
主要工作原理如下：
1.抑制谐振：在电力系统中，谐振是一种不良现象，会导致电流和电
压的剧烈波动，损坏设备和影响电力质量。

电抗器可以通过提供与电容器
相反的电感来抑制谐振。

当谐振频率接近电抗器的共振频率时，电抗器会
形成能量吸收器，从而避免谐振现象的发生。

2.滤波作用：在电力系统中，电流和电压中可能存在不必要的波动和
杂频干扰。

电抗器可以通过改变其电感值来实现对特定频率范围内的电流
和电压的滤波作用。

通过选择适当的电感值，电抗器可以滤除不需要的电
流和电压成分，从而提高电力系统的稳定性和可靠性。

3.功率因数校正：在电力系统中，功率因数是衡量系统效率的重要指标。

功率因数越高，系统效率越高。

电抗器可以通过提供电感或电容，来
实现对功率因数的校正。

当系统功率因数低于1时，电抗器可以提供无功
功率来校正功率因数，从而提高系统效率。

总之，电抗器的工作原理是通过改变电感和电容量来调节电流和电压。

它可以抑制谐振、滤波和功率因数校正，并提高电力系统的稳定性和可靠性。

电抗器的作用及原理通俗易懂解释【摘要】电抗器是电路中常用的一种元件，主要用于调节电路的电阻率和电容率。

它可以在电路中起到减少电流和电压的作用，有助于保护电路安全运行。

电抗器的原理是利用电磁感应产生的电动势来抵消输入电流的影响，从而降低电流或电压的大小。

常见的电抗器有电感器和电阻器两种，根据不同的应用场景选择不同类型的电抗器。

在电路中，电抗器通常与电容器配合使用，以实现对电流和电压的精确控制。

电抗器与电容器的区别在于，电容器可以存储电荷而电抗器不能。

电抗器的优点是体积小、稳定性好，缺点是发热量大、耗能较多。

电抗器在电路中起到重要作用，有着广阔的发展前景。

【关键词】关键词：电抗器、作用、原理、种类、电路、应用、电容器、区别、优缺点、重要性、发展前景。

1. 引言1.1 什么是电抗器电抗器，顾名思义，是一种用来对抗电流变化的电器元件。

在电路中，电抗器能够通过其阻抗来限制电流的流动，起到调节电路参数、控制电流方向和大小的作用。

电抗器是电路中常用的被动元件之一，它的作用是通过电感或电容的方式改变电流的相位，进而影响电路的性能。

在交流电路中，电抗器可以调节电流的大小和频率，使电路工作更加稳定和高效。

电抗器的种类有很多，包括电感和电容两种主要类型。

电感电抗器主要通过线圈产生磁场来阻碍电流的流动，而电容电抗器则是利用两个带电极的导体之间的电场来对抗电流的变化。

在电路中，电抗器通常被用来调节电路的阻抗和频率响应，同时也用于滤波、降噪和保护电路的作用。

它可以帮助电路稳定工作，保护其他元件不受损坏。

与电容器相比，电抗器主要通过改变电流的相位来对抗电流的变化，而电容器主要通过储存和释放电荷来对抗电流的变化。

在不同的电路中会有不同的应用场景。

电抗器虽然在电路中有着重要的作用，但也有一些缺点，比如产生热量、占用空间较大等。

但它的优点在于价格较低、使用寿命长等。

电抗器在电路中扮演着重要的角色，通过改变电流的相位来影响电路的性能。

电抗器的作用总结
什么是电抗器？所谓的电抗器在电路中也称为电感器，在电路中的应用十分的广泛，在电路中应为存在电池感应的效果所以都存在一定的电感性，能够其起到阻止电流变化的作用。

电抗器最重要的作用是将电能转化为磁能。

目前比较常见的电抗器是串联电抗器和并联电抗器。

其中串行电抗器主要用于通过限制短路电流来保护电流，并联电抗器用于调整工作电压。

接下来，我们将详细讨论不同类型电抗器的作用是什么。

1、并联电抗器的作用：具有改变和改善电力系统无功相关运行条件的诸多功能，经常适用于无功补偿。

简单来说，电抗器具有改善长输电线上电压分布的作用，吸收电缆线路的充电接受性不起作用，电抗器有效防止发电机有长线路时发生自激现象。

2、串联电抗器的作用：通常主要是限制短路电流。

仅如此也有能够在滤波器当中和电容器实现串联或者是并联，因此可以限制电网中产生的谐波。

准确地说，串联电抗器就是起到限流作用。

3、直流电抗器的作用：通常安装在变频系统中直流整流环节和逆变环节两个单位之间。

其主要目的是将叠加在直流电流上的交流分量限制在一个规定值，这样可以有效保证整流电流的连续性，降低电流脉冲值，从而使直流电抗器能够促进逆变器环节的运行更加可靠稳定，同时起到改善了变频器的功率因数的作用。

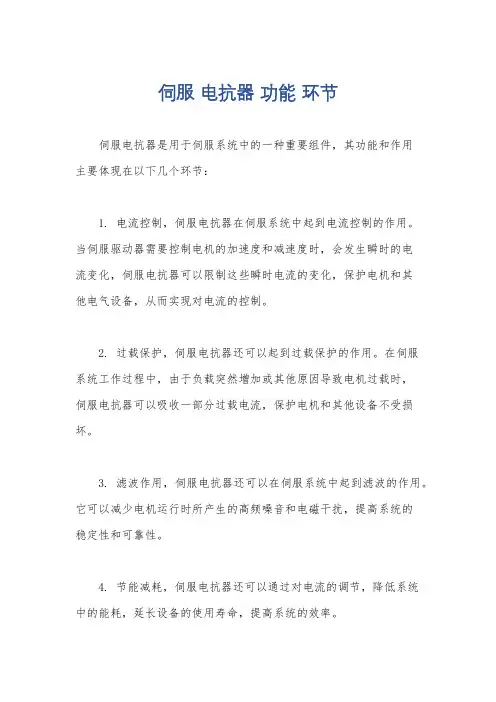

伺服电抗器功能环节
伺服电抗器是用于伺服系统中的一种重要组件，其功能和作用
主要体现在以下几个环节：
1. 电流控制，伺服电抗器在伺服系统中起到电流控制的作用。

当伺服驱动器需要控制电机的加速度和减速度时，会发生瞬时的电
流变化，伺服电抗器可以限制这些瞬时电流的变化，保护电机和其
他电气设备，从而实现对电流的控制。

2. 过载保护，伺服电抗器还可以起到过载保护的作用。

在伺服
系统工作过程中，由于负载突然增加或其他原因导致电机过载时，
伺服电抗器可以吸收一部分过载电流，保护电机和其他设备不受损坏。

3. 滤波作用，伺服电抗器还可以在伺服系统中起到滤波的作用。

它可以减少电机运行时所产生的高频噪音和电磁干扰，提高系统的
稳定性和可靠性。

4. 节能减耗，伺服电抗器还可以通过对电流的调节，降低系统
中的能耗，延长设备的使用寿命，提高系统的效率。

总的来说，伺服电抗器在伺服系统中扮演着重要的角色，通过对电流的控制、过载保护、滤波和节能减耗等功能，保障了伺服系统的稳定运行和设备的安全可靠性。

低压无功补偿的中的电抗器河北科技大学电气工程学院张刚工程实践中，人们对串于电容回路中的电抗器总存在一定的误区，现本人将对电抗器的总结汇总如下，希望对工程人员有所帮助。

电容柜所有电抗器包括限流型电抗器和滤波电抗器，限流型电抗器的电抗率较小，一般没有滤波作用。

其分类为：1)电抗率为0.1%~1%的限流电抗器，用于抑制电容器投切时产生的冲击电流和合闸涌流；2)电抗率为4.5%~7%的滤波电抗器，用地抑制5、7、9次及以上谐波；3)电抗率为12%~13%的滤波电抗器，用于抑制电网中3次及以上谐波。

1．限流电抗器电容柜中常用的限流电抗器为XD1型限流电抗器，它采用不饱和聚酯树脂浇注成型，其外形如下图所示：之所以人们用限流电抗器串在电容柜中，是因为其价格较低。

XD1限流电抗器的输入脚为X1和X2，串接在电容回路中就可。

XD1型限流电抗器的型号为：常用限流电抗器的技术参数为：2．滤波电抗器电容回路中串入滤波电抗器一是抑制涌流，二是滤除系统高次谐波。

但串入电抗器后也会带来一些其它问题，主要是：1)电容端电压升高，容易造成电容器烧毁。

设系统电压为U ，电容的容抗为1c X j Cω=，串抗的感抗为c X j L ω=，串入电抗后，电容上的电压'U 为：'1111c L c L cX U U U U X X X X =⋅=⋅=⋅---电抗率故，当采用6%的电抗器时，对于0.4kV 系统，电容电压将上升6.4%，达到0.426kV 。

2)电容的实际电流也相上升=⨯电容实际端电压电容实际电流电容额定电流电容额定端电压3)电容实际容量增大2=⎛⎫⨯ ⎪⎝⎭电容实际端电压电容实际容量电容额定容量电容额定端电压。

电抗器的作用[日期：2008-11-07] 来源：网络作者：[字体：大中小] 干式空心电抗器的作用和使用寿命近年来，我国500kV输电线路迅速发展，电网容量越来越大，由于电压等级高，电网装机容量大，造成了系统短路电流增大，事故电压波动大，功率因数偏低，开关容量不够和谐波电流的增加，解决这些问题的方法是在系统上安装电抗器。

大容量干式空心电抗器是近几年研制开发的新型电抗器，它具有线性特性好，参数稳定，防火性能好的特点，本文仅就干式空心电抗器(以下简称电抗器)的作用和使用寿命作一分析。

来源:www.tede1 电抗器的作用1.1 电抗器的限流和滤波作用电网容量的扩大，使得系统短路容量的额定值迅速增大。

如在500kV变电所的低压35kV侧，最大的三相对称短路电流有效值已经接近50kA。

为了限制输电线路的短路电流，保护电力设备，必须安装电抗器，电抗器能够减小短路电流和使短路瞬间系统的电压保持不变。

在电容器回路安装阻尼电抗器(即串联电抗器)，电容器回路投入时起抑制涌流的作用。

同时与电容器组一起组成谐波回路，起各次谐波的滤波作用。

如在500kV变电所35kV无功补偿装置的电容器回路中，为了限制投入电容器时的涌流和抑制电力系统的高次谐波，在35kV电容器回路中必须安装阻尼电抗器，抑制3次谐波时，采用额定电压35kV，额定电感量26.2mH，额定电流350A干式空心单相户外型阻尼电抗器，它与2.52Mvar电容器对3次谐波形成谐振回路，即3次谐波滤波回路。

同样，为了抑制5次及以上高次谐波，采用了额定电压35kV，额定电感量9.2mH，额定电流382A单相户外型阻尼电抗器，它与2.52Mvar电容器对5次及以上高次谐波形成谐振回路。

起到了抑制高次谐波的作用，需要说明的是，在国家标准《电抗器》 GB10229—88和IEC289—88国际标准中均对阻尼电抗器的使用和技术条件作了规定。

但目前国内有些部门将阻尼电抗器称为串联电抗器，严格来讲是不合适的，因为上述标准中均没有串联电抗器这个名称。

变频器输入电抗器和输出电抗器的作用变频器是一种能够改变交流电源频率的电气设备，它由输入电抗器和输出电抗器两部分组成。

输入电抗器和输出电抗器在变频器的正常运行中起到了不可或缺的作用。

下面将分别介绍这两个部分的功能和作用。

输入电抗器主要有两个作用：过滤和限流。

首先，输入电抗器对电网电流进行过滤。

电网中存在着各种电磁干扰，比如高频干扰、谐波干扰等。

这些干扰会影响变频器的正常运行，甚至对电机造成损害。

通过输入电抗器的电感性质，它能够吸收和抑制这些干扰，从而保证了变频器输入端电流的净化和纯正。

其次，输入电抗器的另一个作用是限流。

在变频器启动过程中，电机可能需要短时间内吸收较大的电流，而这可能会对电网造成冲击负荷。

为了避免这种情况，输入电抗器通过限制电流的流动，使电机启动时的电流逐渐增大，从而降低对电网的冲击，保护电网和电机。

此外，输入电抗器还能够平衡电流负载，增加系统的稳定性。

总的来说，输入电抗器能够对电网电流进行过滤和限流，确保电流纯正和稳定，保护变频器和电机，并保证整个系统的正常运行。

输出电抗器主要有两个作用：保护电机和减小谐波。

首先，输出电抗器能够保护电机免受变频器输出电流的损害。

变频器输出的电流中会存在一些高频成分和谐波成分，这些成分会对电机产生很大的冲击和热损耗。

通过输出电抗器，可以对这些高频成分和谐波进行滤除和吸收，使电流趋近于正弦波，从而减少对电机的损害，延长电机的使用寿命。

其次，输出电抗器能够减小谐波。

变频器输出的电流在频率调整时，会产生一些不同频率的谐波。

这些谐波会影响到其他设备的正常运行，甚至可能对电网造成负荷干扰。

通过输出电抗器，可以有效地减小这些谐波的影响，保证电网和其他设备的正常运行。

总的来说，输出电抗器能够保护电机免受变频器输出电流的损害，减小输出电流中的谐波成分，保证电机和系统的正常运行。

在变频器的使用过程中，输入电抗器和输出电抗器都起到了重要的作用。

它们能够保护电网和电机，减小谐波干扰，保证系统的稳定性和可靠性。

电容器组的电抗器电抗率在电力系统（包括配电），这种连接的电抗器根据电抗率（%）的大小，一般起两种作用：（1）滤波用，电容器与电抗器组成串联谐振支路，滤除某特定频率的谐波；例如12%的电抗器主要用于滤除3次谐波，4%~6%的电抗器主要用于滤除5、7次谐波。

（2）限流用，保护电容免受投、切是的涌流。

一般电抗率为1%。

单独一组电容器在第一次合闸投运的瞬间，即未被充电状态，流入电容器组的电流，只受其回路阻抗的限制。

由于回路阻抗很小，与短路状态相似，将产生很大的冲击合闸电流，流人电容器组。

涌流的最大值Im发生在电容器组合闸瞬间，刚好系统电压处于最大值Um 时。

实测经验证明：单独一组电容器的合闸涌流约为电容器组额定电流的5～15倍，持续时间很短，在几ms内，就可降到无害程度。

其振荡频率约为250Hz--4000Hz。

电容器组合闸产生的过电压约为相电压的3倍。

电容器组切除运行后，如果未经放电，在再次合闸前的瞬间仍处于带电状态。

如果这时把电容器组合闸投运，又处于系统电压与充电电压大小相等方向相反时，则合闸产生的涌流为未充电状态合闸涌流的2倍。

为避免带电荷合闸，电容器组每次断开后，必须充分放电，才能再重新合闸运行。

已经有一组或多组电容器运行时，再投入一电容器的合闸瞬间，将产生追加合闸涌流。

追加电容器组与运行电容器组之间的距离很近，它们之间的电感很小，几乎等于零。

追加的电容器组与短路状态相似，所以运行的电容器组将向它大量充电，全部冲击合闸涌流，都将流人追加电容器组，这时的合闸涌流将达到很危险的程度。

特别是在系统电压处于最大值的瞬间合闸时，追加且为最末一组电容器投入时，已经投入的各组电容器都向它放电；追加涌流将达到最大值。

实测经验证明：电容器多组并联运行中追加合闸涌流可达到电容器组额定电流的20—250倍，其振荡频率可达到1500Hz。

追加合闸产生的过电压较单组合闸时低，约为相电压，假如几组并联运行电容器的容量相同时。

滤波器在电力电容器电抗器组中的应用电力电容器电抗器组中滤波器的应用电力电容器电抗器组是电力系统中常用的无功补偿设备，其主要作用是提高电力系统的功率因数并改善电力质量。

然而，电容器电抗器组在运行过程中会对电力系统产生谐波和滞后的谐振问题，为了解决这些问题，滤波器的应用变得尤为重要。

本文将介绍滤波器在电力电容器电抗器组中的应用。

一、滤波器的基本原理滤波器是一种能够选择性地通过或抑制特定频率信号的电路。

在电力电容器电抗器组中，滤波器的作用是抑制电容器产生的谐波和电感器的谐振问题，从而避免对电力系统的干扰。

滤波器由电容、电感和电阻等元件组成，其中电容用于抑制高频谐波，电感用于抑制低频谐振，而电阻则用于阻尼电路的振荡。

二、滤波器的分类及特点滤波器可以根据频率的选择性来分为低通滤波器、高通滤波器和带通滤波器三类。

1. 低通滤波器：只允许低于某个截止频率的信号通过，抑制高频信号的传输。

在电力电容器电抗器组中，低通滤波器常用于抑制电容器产生的高频谐波。

2. 高通滤波器：只允许高于某个截止频率的信号通过，抑制低频信号的传输。

在电力电容器电抗器组中，高通滤波器常用于抑制电感器的低频谐振。

3. 带通滤波器：在某个频率范围内允许信号通过，抑制其他频率的信号传输。

在电力电容器电抗器组中，带通滤波器的应用相对较少。

三、滤波器的选择与配置在电力电容器电抗器组中选择和配置滤波器时，需要考虑以下因素：1. 谐波频率范围：根据电容器电抗器组产生的谐波频率范围来选择对应的滤波器。

2. 抑制效果：滤波器的抑制效果越好，对电力系统的干扰越小。

3. 安装与维护便利性：滤波器的安装和维护要便利，以方便操作人员的维护工作。

在实际应用中，通常采用多级串联的滤波器来提高滤波效果。

不同级别的滤波器各自负责抑制不同频率范围的谐波，从而实现更好的滤波效果。

四、滤波器的优势与挑战滤波器在电力电容器电抗器组中的应用，具有如下优势：1. 提高电力质量：滤波器能有效抑制电容器和电感器产生的谐波和谐振问题，从而提高电力系统的功率因数，并改善电力质量。
