高压开关柜的型号区别及特点2011-12-07 09:46:02| 分类： |字号订阅目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍①GG-1A（F）系列:l 产品型号及含义G G ------ A（F）防误型电路配电方案企业型号固定式封闭式开关柜GG-1A型高压开关柜为固定式GG-1A(F)型防误型高压开关柜（固定式具有防误装置的高压开关柜）l 用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。
本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
具有五种防止误操作的功能：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
②XGN系列l 产品型号及含义l 用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
l 结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。

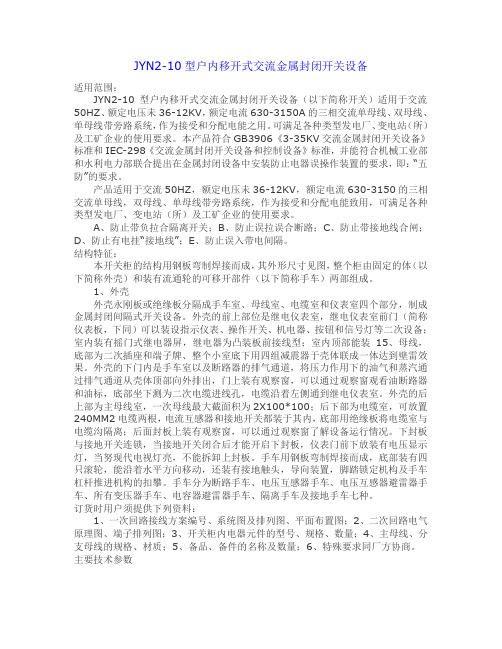

JYN2-10型户内移开式交流金属封闭开关设备适用范围：JYN2-10型户内移开式交流金属封闭开关设备（以下简称开关）适用于交流50HZ、额定电压未36-12KV，额定电流630-3150A的三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。
可满足各种类型发电厂、变电站（所）及工矿企业的使用要求。
本产品符合GB3906《3-35KV交流金属封闭开关设备》标准和IEC-298《交流金属封闭开关设备和控制设备》标准，并能符合机械工业部和水利电力部联合提出在金属封闭设备中安装防止电器误操作装置的要求，即：“五防”的要求。
产品适用于交流50HZ，额定电压未36-12KV，额定电流630-3150的三相交流单母线，双母线、单母线带旁路系统，作为接受和分配电能致用，可满足各种类型发电厂、变电站（所）及工矿企业的使用要求。
A、防止带负拉合隔离开关；B、防止误拉误合断路；C、防止带接地线合闸；D、防止有电挂“接地线”；E、防止误入带电间隔。
结构特征：本开关柜的结构用钢板弯制焊接而成，其外形尺寸见图，整个柜由固定的体（以下简称外壳）和装有流通轮的可移开部件（以下简称手车）两部组成。
1、外壳外壳永刚板或绝缘板分隔成手车室、母线室、电缆室和仪表室四个部分，制成金属封闭间隔式开关设备。
外壳的前上部位是继电仪表室，继电仪表室前门（简称仪表板，下同）可以装设指示仪表、操作开关、机电器、按钮和信号灯等二次设备；室内装有摇门式继电器屏，继电器为凸装板前接线型；室内顶部能装15、母线，底部为二次插座和端子牌、整个小室底下用四组减震器于壳体联成一体达到壁雷效果。
外壳的下门内是手车室以及断路器的排气通道，将压力作用下的油气和蒸汽通过排气通道从壳体顶部向外排出，门上装有观察窗，可以通过观察窗观看油断路器和油标，底部坐下测为二次电缆进线孔，电缆沿着左侧通到继电仪表室。
外壳的后上部为主母线室，一次母线最大截面积为2X100*100；后下部为电缆室，可放置240MM2电缆两根，电流互感器和接地开关都装于其内，底部用绝缘板将电缆室与电缆沟隔离；后面封板上装有观察窗，可以通过观察窗了解设备运行情况。
1. JYN1-40.5型间隔式交流金属封闭式开关设备系三相交流50Hz单母线系统的户内成套装置，作为接受和分配40.5kV的网络电能之用。
本开关柜具有防止误操作断路器、防止带负荷推拉手车、防止带电挂接地线、防止带接地送电和防止误入带电间隔(简称―五防‖)的功能。

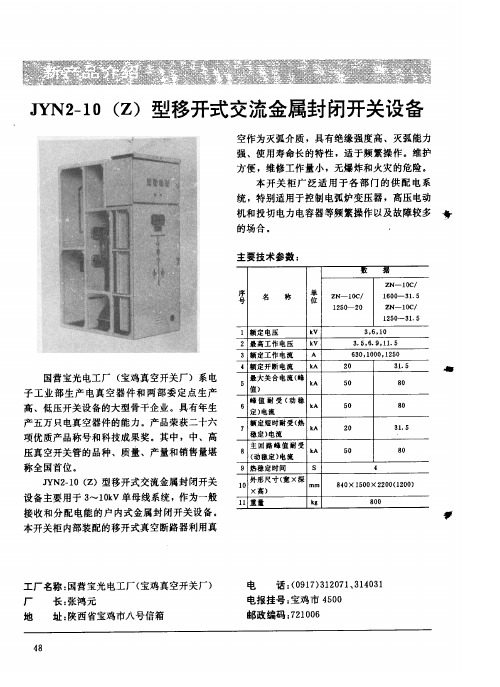

2.JYN2—10型移开式交流金属开关设备(以下简称开关柜)用于交流50Hz额定电压3-10kV单母线系统。
其额定电流最大为2500A，额定开断电流以及厂内用电至31.5kA。
作为发电厂变电站中控制发电机、变电站受电、馈电以及厂内用电的主要用柜，也适用于各工矿企业为大型交流高压电动机的起动和保护之用。
3.JYN – 3（F）、6（F）型双层手车式高压开关柜本产品具有结构设计合理、保护性能好、分断能力强、动热稳定性好、互换性强、使用维护安全方便等优点，适用于发电厂、变电站、厂矿企业电气室、高层建筑等户内场所。
本产品的辅助电路一一对应，用户只要根据负载选择主电路方案即可。
主电路方案有79种供选择。
·结构特点1.JYN1-40.5型间隔式交流金属封闭式开关设备，本开关柜系户内保护型成套装置，由柜体和手车两部分组成。
柜体由角钢及钢板弯制而成并分割为手车室、母线室、隔离触头室、电缆室、继电室及端子室等。
手车室与隔离触头室、电缆室之间，隔以绝缘材料制成的隔板并在其上设有绝缘活门，其它各室之均以接地的金属隔开，属于间隔封闭式开关柜。
2. JYN2–10型移开式交流金属封闭开关设备，整个设备包括固定的壳体和可移开部件（简称手车）两部分，全由弯制的钢板焊接而成。
壳体由钢板分成手车间隔、电缆间隔等若干个间隔，隔板为可拆卸式，检修时方便。
主回路隔离触头有触头盒，达到三相隔离触头之间的封闭。
手车分为断路器手车、电压互感器手车、电压互感器与避雷器手车、电容器与避雷器手车、隔离手车、熔断器手车、接地手车及所用变手车几种。
手车进入和退出工作位置灵活可靠，定位准确。

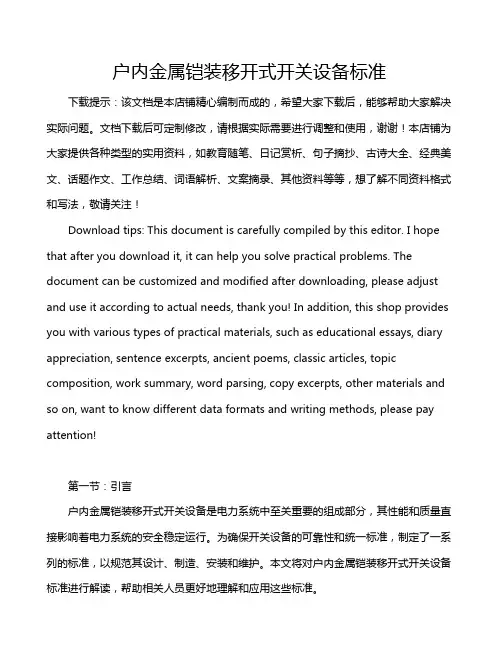

户内金属铠装移开式开关设备标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!第一节：引言户内金属铠装移开式开关设备是电力系统中至关重要的组成部分，其性能和质量直接影响着电力系统的安全稳定运行。
房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、XGN、2、HXGN、3、JYN、4、KYN柜型号介绍1、XGN系列适用范围XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6K V、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
1.1、结构特点（1）XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
开关室内装有FL(R)N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。
（2）XGN2—10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV，1 0KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。
其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有一套完善的性能可靠，功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。
开关柜的主开关采用SNl0—10型系列少油断路器及ZN28A—10型系列真空断路器。
断路器配用CDl0系列电磁橾动机构或CT8弹簧操动机构；真空断路器也可配用CDl7系列电磁操动机构、CTl7或CT19B弹簧操动机构。
隔离开关采用GN30—10旋转式隔离开关系列产品。
2、HXGN系列适用范围HXGN—10型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。
高压低压开关柜各种型号的介绍与区别目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 .型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍GG-1A（F）系列:GG-1A型高压开关柜为固定式GG-1A（F）型防误型高压开关柜（固定式具有防误装置的高压开关柜）用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
GG-1A（F）型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。
本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
具有五种防止误操作的功能：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
XGN系列用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
开关室内装有FL（R）N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。

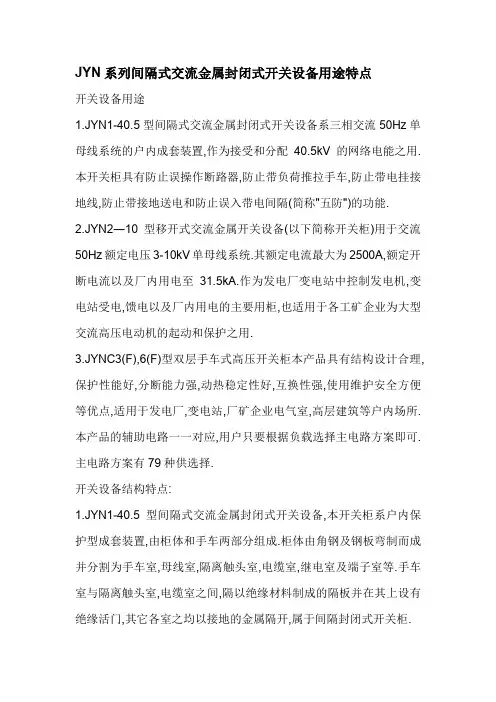

JYN系列间隔式交流金属封闭式开关设备用途特点开关设备用途1.JYN1-40.5型间隔式交流金属封闭式开关设备系三相交流50Hz单母线系统的户内成套装置,作为接受和分配40.5kV的网络电能之用.本开关柜具有防止误操作断路器,防止带负荷推拉手车,防止带电挂接地线,防止带接地送电和防止误入带电间隔(简称"五防")的功能.2.JYN2―10型移开式交流金属开关设备(以下简称开关柜)用于交流50Hz额定电压3-10kV单母线系统.其额定电流最大为2500A,额定开断电流以及厂内用电至31.5kA.作为发电厂变电站中控制发电机,变电站受电,馈电以及厂内用电的主要用柜,也适用于各工矿企业为大型交流高压电动机的起动和保护之用.3.JYNC3(F),6(F)型双层手车式高压开关柜本产品具有结构设计合理,保护性能好,分断能力强,动热稳定性好,互换性强,使用维护安全方便等优点,适用于发电厂,变电站,厂矿企业电气室,高层建筑等户内场所.本产品的辅助电路一一对应,用户只要根据负载选择主电路方案即可.主电路方案有79种供选择.开关设备结构特点:1.JYN1-40.5型间隔式交流金属封闭式开关设备,本开关柜系户内保护型成套装置,由柜体和手车两部分组成.柜体由角钢及钢板弯制而成并分割为手车室,母线室,隔离触头室,电缆室,继电室及端子室等.手车室与隔离触头室,电缆室之间,隔以绝缘材料制成的隔板并在其上设有绝缘活门,其它各室之均以接地的金属隔开,属于间隔封闭式开关柜.2.JYN2C10型移开式交流金属封闭开关设备,整个设备包括固定的壳体和可移开部件(简称手车)两部分,全由弯制的钢板焊接而成.壳体由钢板分成手车间隔,电缆间隔等若干个间隔,隔板为可拆卸式,检修时方便.主回路隔离触头有触头盒,达到三相隔离触头之间的封闭.手车分为断路器手车,电压互感器手车,电压互感器与避雷器手车,电容器与避雷器手车,隔离手车,熔断器手车,接地手车及所用变手车几种.手车进入和退出工作位置灵活可靠,定位准确.整个设备装设了一系列完整的防止误动作的联锁机构.开关柜外形尺寸:(高×宽×深)2200×840×1500mm.装SN10-10III(C)少油断路器者外形尺寸为2200×1000×1500mm.所用变手车柜外形尺寸为2200×1200×1500mm.3.JYNC3(F),6(F)型双层手车式高压开关柜开关柜分馈电柜和受电柜.馈电柜整个柜体由固定的双层壳体和装有滚轮的可移动部件(手车)组成;受电柜内装有高压隔离开关和测量保护用的PT手车.本柜具有良好的防误功能.开关柜内设计了一系列联锁,以确保安全和正确的操作.外形尺寸(宽×深×高)800×1900×(2300 400)mm.。

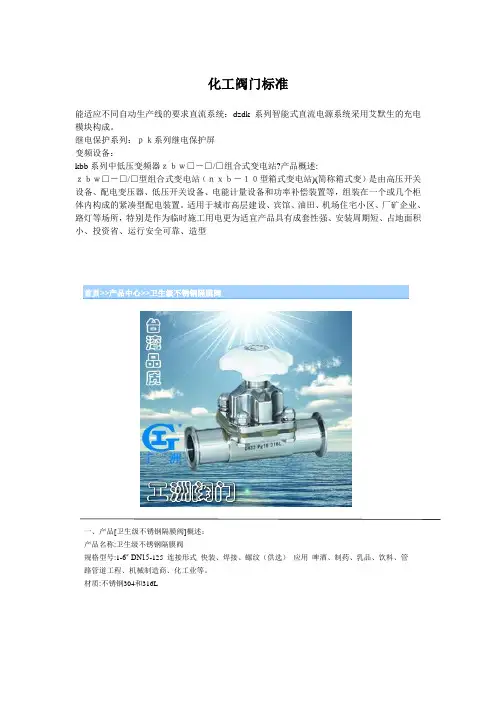

化工阀门标准能适应不同自动生产线的要求直流系统：dzdk系列智能式直流电源系统采用艾默生的充电模块构成。
继电保护系列：ｐｋ系列继电保护屏变频设备：kbb系列中低压变频器ｚｂｗ□－□/□组合式变电站?产品概述:ｚｂｗ□－□/□型组合式变电站（ｎｘｂ－１０型箱式变电站)(简称箱式变）是由高压开关设备、配电变压器、低压开关设备、电能计量设备和功率补偿装置等，组装在一个或几个柜体内构成的紧凑型配电装置。
适用于城市高层建设、宾馆、油田、机场住宅小区、厂矿企业、路灯等场所，特别是作为临时施工用电更为适宜产品具有成套性强、安装周期短、占地面积小、投资省、运行安全可靠、造型首页>>产品中心>>卫生级不锈钢隔膜阀一、产品[卫生级不锈钢隔膜阀]概述：产品名称:卫生级不锈钢隔膜阀规格型号:1-6″ DN15-125 连接形式快装、焊接、螺纹（供选）应用啤酒、制药、乳品、饮料、管路管道工程、机械制造商、化工业等。
材质:不锈钢304和316L规格A B F（DN）15 108 34 88/9920 118 50.5 91/10225 127 50.5 110/12332 146 50.5 129/13840 159 50.5 139/15950 191 64 159/186订货须知：一、①卫生级不锈钢隔膜阀产品名称与型号②卫生级不锈钢隔膜阀口径③卫生级不锈钢隔膜阀是否带附件二、若已经由设计单位选定公司的卫生级不锈钢隔膜阀型号，请按卫生级不锈钢隔膜阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：隔膜阀直通式隔膜阀卫生级隔膜阀内螺纹隔膜阀气动衬里隔膜阀电动衬氟隔膜阀不锈钢衬胶隔膜阀G49J三通隔膜阀GM高真空隔膜阀药用卫生级隔膜阀EG41W无衬里隔膜阀EG6K41J常开气动隔膜阀EG641J衬胶气动隔膜阀无带手操往复型气动隔膜阀英标气动常开型隔膜阀衬胶直流式隔膜阀隔膜阀>>卫生级隔膜阀>>卫生级隔膜阀产品名称：卫生级隔膜阀产品型号：G96J产品口径：DN15～400产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
JYN2-10型户内移开式交流金属封闭开关设备一、概述JYN2-10型户内移开式交流金属封闭开关设备（以下简称开关柜）适用于交流50Hz，额定电压为3-10kV，额定电流630~3150A的三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。
可满足各种发电厂、变电站（所）及工矿企业的使用要求。
本产品符合GB3906《3-35kV交流金属封闭开关设备》标准和IEC-298《交流金属封闭开关设备和控制设备》标准，并符合机械工业部和水利电力部联合提出在金属封闭开关设备中安装防止电器误操作装置的要求，即“五防”要求：a.防止带负荷拉合隔离开关；b.防止误拉误合断路器；c.防止带接地线合闸；d.防止有电挂“接地线”；e.防止误入带电间隔。
二、正常的使用环境条件a.环境温度上限+40°C下限-5°C（允许在-30°C时储运）；b.海拔高度不超过1000m（凡海拔超过1000m的地方，按JB/Z102-71《高压电器使用于海拔地区的技术要求》规定处理）；c.相对湿度不大于90%（+25°C时）；d.地震烈度不超过8度；e.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
三. 型号及含义四. 额定参数1、本开关柜的额定参数符合产品技术条件的规定，其主要参数见表1。
序号名称单位ZN28-10630AZN28-101250AZN28-10 3150ASN10-10 I C1SN10-10 ⅡC1SN10-10 Ⅲ C11额定电压kV 3 6 102最高工作电压kV 3.5 6.9 11.53开关柜额定电流A630 800②800②1000① 1600 2500 4断路器额定电流A630 1000 10001250 2000 3000 5额定短路开断电流kA（有效值）16；16kV时为2031.531.56额定短路关合电流kA（峰值）5080③807额定峰值耐受电流kA（峰值）50808084S额定短时耐受电流kA（有效值）2031.531.59开断电容器kvar100010一次母线额定峰值耐受电流kA（峰值）50808011外型尺寸④宽×深×高（mm）840×1500×22001000×1500×22001200×1500×220012重量kg7508001000A10002500A 1200①在开关柜内经试验可达1200A。
②在开关柜内经试验可达900A。
③在开关柜内经试验可达95KA（峰值）④方案26，宽度为1200mm。
2 、一次回路的电器设备技术参数见表2-10。
直流电磁操动机构表2型号所配断路器型号线圈动作电流（A)合闸分闸11V22V24V48V1V220VCD10 I SN10-10 I C1196983718.55 2.5CD10 ⅡSN10-10 ⅡC1SN10-10 ⅡC/125024123718.55 2.5CD10 ⅢSN10-10 ⅢC/2000300029414718.55 2.5弹簧操动机构表3 名称额定工作电压下的工作电流（A)直流交流48V110V220V 11V22V380V合闸电磁铁6 2.3 1.2<9.<5<35分闸电磁铁2.4 1.10.56<2.5<1.2<0.8过电流脱扣器5失压脱扣器额定工作电压（V)～110或～100～22～380 额定功率(VA)<40储能电机型号HDZ-113HDZ-213HDZ-313额定工作电压（V)11022～380额定功率（W)<450注：亦可配用CT17、CT19弹簧机构及CD17行电磁机构电流互感器表4型号额定电流（kV)额定电流IN（A准确级次二次负荷（VA)B级额定10%倍数IS热稳定电流Itn动稳定电流IdrnLZZB6-10105～20010/1510150LN 1.8 I tn（最大24.5kA)（最大44kA)LZZQ B6-1 0100～30015/201544kA79kA 400～5000.5/B20/30600～150030/40LMZB 6-101500～20000.5/B50/5015 3000～4000B/B60/60也可选用同类产品的电流互感器，其型号详见一次方案表（下各表同)电压互感器表5 型号额定电压（V)额定容量（VA)极限负荷0.5级1级3级JDZ6-33000/1002540100200JDZ6-66000/1005080200400JDZ6-1010000/100JDZJ6-325 40100200JDZJ6-65080200400JDZJ6-10熔断器表6型号额定电压（kA)三相额定断流容量（MVA)额定电流（A)熔丝额定电流（A)切断极限短路电流时限流峰值（kA)RN3 -103200202，3，57.5，1015，2024.5 614108.6RN2 -1035000.5160 61000300 10 1 000避雷器表7型号额定电压（有效值)（kV)灭弧电压（有效值)（kV)工频放电电压（有效值)（kV)冲击放电电压（1.5～20us)不大于（峰值)（kV)残压10/20us不大于（峰值)（kV)3kV5kVFS 33 3.89～11211617 67.616～19352830 1012.726～31504750FZ 23 3.89～112014.516 67.616～19302730 1012.726～31464550FC D33 3.87.5～9.59.59.510 67.615～18191920 1012.725～30313133电容器表8 型号额定电压（kV)标称容量（kVar)标称容量（µF)YY6.3-12-16.3120.96YY10.5-12-110.5120.348另序电流互感器表9型号配用继电器型号继电器的使用刻度（A）继电器的启动电流（A）单相接地电流（A）LJ1- Φ75DL-31/0.20.1～0.20.110 DD-1/60.03～0.060.03≯3接地开关表10型号额定电压（kV）额定电流（A）2秒热稳定电流（kA）动稳定电流（kA）相间中心距离（mm）JN-1010100031.580230IJN-10100031.58025010Ⅱ五、设计和结构本开关柜的结构用钢板弯制焊接而成，整柜由固定的壳体（以下简称外壳）和装有滚轮的可移开部件（以下简称手车）两部分组成。
1、外壳外壳用钢板或绝缘板分隔成手车室、母线室、电缆室和继电仪表室四个部分，制成金属封闭间隔式开关设备。
外壳的前上部位是继电仪表室，继电仪表室前门（简称表板，下同）可以装设指示仪表，操作开关，信号继电器、按钮和信号灯等二次设备；室内装有摇门式继电器屏，继电器为凸装板前接线型；室内顶部能装15路小母线，底部为二次插座和端子排，整个小室底下用四组减震器与壳体联成一体以达到避震效果。
外壳的下门内是手车室以及断路器的排气通道，将压力作用下的游离气体通过排气通道从壳体顶部向外排出，门上装有观察窗，可以通过观察窗观看油断路器的油标以及真空断路器的工作状况，底部左下侧为二次电缆进线孔，电缆沿左侧通到继电仪表室。
外壳的后上部分为母线室，一次母线最大截面为2×（10×100）。
后下部为电缆室，可放置240mm电缆二根，电流互感器和接地开关都装于其内，底部用绝缘板将电缆室与电缆沟隔离。
后面封板上装有观察窗，可以通过观察窗了解设备运行情况。
下封板与接地开关有联锁，当接地开关闭合后才能开启下封板，仪表门前下方装有电压显示灯，当母线带电时灯亮，不能拆卸上封板。
2、可移开部件（简称手车、下同）。
手车用钢板弯制焊接而成，底部装有四只滚轮，能沿水平方向移动，还装有接地触头、导向装置、脚踏锁定机构，及手车杠杆推进机构的扣攀（可根据用户需要，配涡轮涡杆推进机构）。
手车分断路器手车、电压互感器手车、避雷器手车、电容器避雷器手车、所用变压器手车、隔离手车及接地手车七种。
2.1 手车定位装置当手车从柜的正面推入柜内时，首先到达试验位置，锁定轴销自动插入试验位置定孔使之锁定，试验位置开关SP1动作，此时应接通二次插头，可对断路器、继电保护等进行动作试验。
当手车需进入工作位置时，应踏锁定跳闸机构，使锁定轴销拔出试验位置的定位孔，然后借助杠杆或涡轮涡杆推进机构推进操作杆，使手车退到试验位置并锁定销自动插入工作位置定位孔使之锁定，（见图1），此时工作位置开关SP2动作，试验位置开关复位，这时可通过操作开关使断器合闸。
1.CD10脱扣铁芯5.手车试验位置2.脱扣顶杆6.手车工作位置3.杠杆推进操作杆7.锁定轴销4.跳闸脚踏板当手车需退出工作位置时，应脚踏锁定跳闸机构，使锁定销未插入定位孔，然后借助推进操作机构使手车退到试验位置并锁定，试验位置开头SP1动作，工作位置开关复位。
当手车需退出手车室前，应首先解脱二次插头，以防损坏电器。
2.2 断路器手车手车未达到工作位置或试验位置时，位置开关不工作，且锁定销未插入定位孔，此时断路器不合闸，手车未达到工作位置或试验位置时，断路器合闸后脚踏跳闸机构被一闭锁装置锁住，他能防止断路器在正常工作时（合闸）由于误拉手车引起误跳开关，当在紧急状况下，可以拉动脚踏锁定跳闸机构右侧的把手（解除闭锁装置），然后用脚踏锁定跳闸机构使断路器跳闸（见图2）。
图2：脚踏跳闸机构1.CD10脱扣铁芯顶起2.锁定轴销从工作位置定位孔退出3.闭锁装置2.3 隔离手车由于隔离手车不能带负荷从线路中退出工作，因此隔离手车与相对应断路器之间设置有电气联锁装置（原理图见图3）。
图3：隔离手车与相对应断器之间电器联锁当要使隔离手车退出工作位置时，在开关柜外右下侧用操作棒向左转动90º解除机械闭锁，使电气联锁接点SK 闭合，分闸线圈QF 接通，回路分断不带负荷，这时仪表板上白灯亮，然后才能操动隔离手车。
当隔离手车在工作或试验位置时，应将操作棒向右转动90º使手车锁定，然后才能操作相应的QF 断路器，这时仪表板上白灯熄灭。
在隔离手车正面有操作顺序牌，帮助操作人员在操作隔离手时能按顺序操作。
2.4 所用变压器手车所用变压器手车跟隔离手车一样，不能带负荷拉动手车，因此所用变压器柜设有电气联锁装置， 原理图见图4。
SB ： LA18/22KM1： CZ0-40C/220SK1： F1-2SP1-2： JW2-11Z/3HL ： XD5-220FU1-2：R1-10/4A图4：所用变压器手车电器联锁TA1-3：LQG2-0.5；QFA1 -6：DZ10-100/33 4；F：ZB2-260；SK：F1HL：XD5-220；FU1-3：R1-10/6A；PJ：DT8；PV：42L6-V；SA：LW2-4.5/F4-8 X；SP1-2：JW2-11Z/3.当要使所用变压器手车退出工作位置时，在开关柜右下侧用操作杆向右转动90º解除机械闭锁，电气联锁使接点SK闭合，使QFA低压侧开关断电即所用变压器低压侧不带负荷，这时仪表板上白灯亮，然后才能操动所用变压器手车，当所用变压器手车在工作或试验位置时，应将操作杆向右转动90°使所用变压器手车锁定，然后才能操动所用变压器低压侧开关，这时仪表板上白灯熄灭。
