箱型固定式金属封闭开关设备(环网柜)

XGN-12全封闭全绝缘环网柜XGN2-12箱型固定式金属封闭开关设备（以下简称开关柜），只要用于3.6 KV、7.2KV、12KV三相交流50HZ户内系统中作为接受与分配电能之用，特别适合用于频繁操作的场合。

该开关柜符合国家标准GB3906及国际标准IEC298，并具有严密的“五防”闭锁功能。

主开关采用ZN28系列分装式真空断路器、真空接触器，隔离开关采用GN30-10型旋转式和GN22-10大电流隔离开关。

1、使用环境条件环境温度：上限＋40℃，下限－25℃；相对湿度：日平均值不大于95﹪,月平均值不大于90﹪；海拔高度：不超过1000m；2、安装真空断路器在分合闸时产生的动负载，向上、向下约为７８４０Ｎ，供设计基础是估算基础应力。

开关柜安装基础的施工应符合“电力建设施工及验收技术规范”中的有关规定。

3、安装程序及注意事项：ａ、使用特定的运输工具如吊车、叉车等，禁止使用滚筒或撬杠。

ｂ、将开关柜按排列顺序放置在基础上，调整开关柜组得直线度、垂直度、水平度，将开关柜固定在基础槽钢上。

用合适的螺栓进行柜间固定。

ｃ、安装主母线：打开母线室顶盖板进行安装，安装好后紧固顶盖板，连接母线时接触面应平整、无污物，有污物的地方应清理干净，并涂上电力复合脂增强导电性能。

ｄ、安装一次电缆：电缆头制作完后，将电缆头固定在支架上，电缆与母线接触面应平整，接触面上涂电力复合脂后即可连接，电缆施工完毕后应用隔板将电缆室与电缆沟封隔。

ｅ、安装二次电缆：电缆由柜体左侧底部穿入，侧壁进入继电器室，分接到相应的端子上，施工时应注意电缆号、端子号不要漏穿或错穿，二次电缆施工完后，注意勿忘封盖电缆孔。

ｆ、连接柜间接地母线，使开关柜排列方向的接地母线连成一体，检查工作接地和保护接地是否遗漏，接地回路是否连续导通，且工作接的电阻应不大于10欧姆，保护接的电阻应不大于4欧姆。

4、验收试验机投入前的准备工作（1）、验收试验项目①、根据订货资料检查开关柜型号、规格是否相符；②、检查紧固件是否有松动，发现有松动的应立即紧固；③、检查母线连接处接触是否严密面；④、手动操作隔离开关、断路器、机械程序连锁等项目3～5次，应灵活无卡涩现象，且动作准确，程序无误。

高低压开关柜型式试验一、低压交流配电柜1、GGD型交流低压配电柜GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联。

目前作为普通工厂用低压成套开关设备中低档主流柜型。

执行IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。

产品型号及含义2、GCK低压抽出式开关柜（GCK柜和GCS、MNS柜抽屉推进机构不同）GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。

缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。

执行IEC60439-1《低压成套开关设备和控制设备》、GB72 51.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。

产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心3、GCS型低压抽出式开关柜（GCS柜只能做单面操作柜，柜深800mm）GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。

8HXG -12咼压环网柜
一、概述：
HXG M-12ZF (R)箱型固定式金属封闭开关设备(简称环网柜)适用于交流50Hz、10K V的网络中，作为开断负荷电流和短路电流及关合短路电流之用。

本环网柜配用手、电动弹簧机构来操作负荷开关，接地刀和隔离刀配用手动操作机构。

二、正常使用条件
1、环境温度上限+40C 下限-25C
2、海拔高度不超过
1000 米
3、湿度
相对湿度：日平均值不大于95%月平均值不大于90%
水蒸气压：日平均值不大于 2.2*10MPa；月平均值不大于1.8*10 MPa
4、围空气不受腐蚀或可燃气体、水蒸气等明显污染
5、经常性的剧烈振动
三、技术参数
真空开关机械特性
真空环网柜结构图。

电⼒⾏业基础知识⼀、基本题库1、⽤户来申请有⼏种收费性质？总价包⼲、财政/⾮财政按实结算（第三⽅年审）、固定单价、按进度付款2、⽤户申请⽤电时，需提供哪些资料？营业执照、法⼈⾝份证、税务登记证、组织机构代码、经办⼈⾝份证复印件、授权委托书、政府相关批⽂（⽤地规划许可证、负荷计算书）3、⼯程结算⽅式有哪⼏种？同14、⼯程施⼯委托有⼏种形式？★超200万必须招标。

设施采总承、施⼯设备总承、委托设备采购、单纯施⼯/采购、5、设备、电缆收取服务费有⼏种⽅式以及点数为多少，降⼏点需由谁来批复？设备7%、电缆10%。

低于5%由分管经营领导审批、低于3%由主管经营领导审批6、合作单位表主要⽤途？作为审核的依据7、接⽕申请表主要⽤途？确保合作单位的利益，实现共赢8、与⽤户最初接触要告知⽤户注意事项及流程是什么？控制流失率，更好的进⾏合作9、配电室有哪⼏部分组成？⾼低压柜、变压10、新接⼯程图纸如何编号及资料录⼊何处，需填写哪些内容？先到取号系统录⼊，⾃动⽣成⼯程编号，再将⼯程编号复制⾄⼯程管理系统进⾏编辑，主要录⼊基本信息，⼯程概况，主要材料，主要设备，⼯程⽂件等内容，并保存。

11、电⼒负荷分⼏类，如何区分？⼀类负荷：突然中断会照成⼈⾝伤亡或引起周围环境严重污染，造成巨⼤经济损失、社会秩序严重混乱或产⽣政治上的严重影响⼆类负荷：突然中断会造成⽐较⼤的经济损失，造成社会秩序混乱，政治上产⽣较⼤影响三类负荷：突然中断，损失不⼤或不会造成直接损失12、⽤户申请⽤电，怎样区分⾼供⾼量、⾼供低量的计量⽅式？⾼供⾼量：在⾼压供电并在⾼压侧计算电量⾼供低量：在⾼压供电并在低压侧计算电量13、常⽤的⾼、低压开关柜有哪些型号？⾼压柜：KYN28、UNG550 低压柜：GCK、GGD、MNS3.0、GCS⽤户申请增容⼯程，配电室⾼压、配⽹合收取？⼀般双电源供电时，进线电源互为备⽤，按照容量每1kW×232.5。

对于重点⽤户，它是三路电源进线，其中第三回作为其他两回备⽤电源，以单段最⼤电源×232.5以收取⾼可靠费⽤。

房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、XGN、2、HXGN、3、JYN、4、KYN柜型号介绍1、XGN系列适用范围XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6K V、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。

本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。

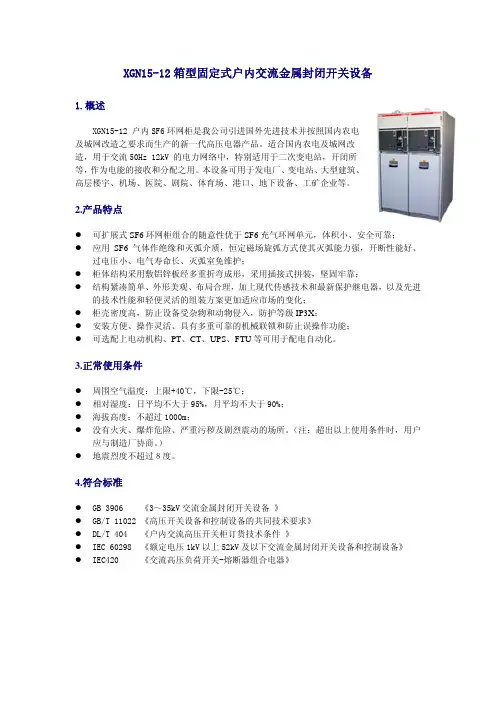

1.1、结构特点（1）XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。

开关室内装有FL(R)N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。

（2）XGN2—10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV，1 0KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。

其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。

本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有一套完善的性能可靠，功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。

开关柜的主开关采用SNl0—10型系列少油断路器及ZN28A—10型系列真空断路器。

断路器配用CDl0系列电磁橾动机构或CT8弹簧操动机构；真空断路器也可配用CDl7系列电磁操动机构、CTl7或CT19B弹簧操动机构。

隔离开关采用GN30—10旋转式隔离开关系列产品。

2、HXGN系列适用范围HXGN—10型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。

高压低压开关柜各种型号的介绍与区别目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 .型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍GG-1A（F）系列:GG-1A型高压开关柜为固定式GG-1A（F）型防误型高压开关柜（固定式具有防误装置的高压开关柜）用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。

GG-1A（F）型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。

本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。

结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。

具有五种防止误操作的功能：1．防止带负荷分合隔离开关。

2．防止误入带电间隔。

3．防止误分、合断路器。

4．防止带电挂接地线。

5．防止带接地线合闸。

XGN系列用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。

本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。

结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。

开关室内装有FL（R）N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。

HXGN17-12环网固定式户内交流封闭开关一、产品概述HXGN17-12系列箱型固定式交流金属封闭环网开关设备（简称环网柜）是三相交流额定电压12KV、额定频率50HZ的环网供配电系统和辐射式供配电系统中的开关成套设备,作为变压器、电缆、架空线等电力设备的保护、控制之用。

本公司生产的FKN12-12系列压气式负荷开关及组合电器和FZN23-12系列真空负荷开关及其组合电器。

这些产品均入选国家经贸委下达的“全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录”。

二、型号意义HXGN17-12（口）/口—口三、电气特性四、结构特征HXGN17-12环网柜主要由负荷开关及其组合电器与金属柜体组装而成，根据开关电器不同安装方向，柜体有两种基本柜型；侧装柜和正装柜。

侧装柜占地面积小，拼柜方便简单；正装柜方便维护与电缆安装。

环网柜柜体结构采用型材或覆铝锌钢板弯制，结构牢固，密封性好，具有IP3X外壳防护等级。

钢板表面经处理后采用环氧粉末喷涂工艺涂覆，美观牢固。

环网柜设计成上下两个完全隔离的金属间隔：母线室与开关室，不另外附加隔离板，以便安全检修与更换熔断器。

母线室由金属封闭，母线经过穿墙套管连结，根据要求，母线室前可设有完全隔离的仪表室，专门安装二次设备。

开关室主要安装一次设备以及电缆连接用，其柜门与开关实现五防机械联锁，简单可靠。

柜门设有观察窗，便于观察隔离断口，检视运行状态。

环网柜顶部装有压力释放装置，柜内有压力释放通道，内部故障时，限制事故蔓延，巨大能量导向释放，保证人身安全。

在柜体前下方设有接地铜母线。

五、订货须知●环网柜一次线路方案及其排列图、平面布置图；●环网柜内所需设备规格及数量，主母线规格；●二次原理图及端子图；●环网柜框体颜色；●其他要求： (运输方式、交货时间)。

六、主结线典型组合方案(一）主结线典型组合方案(二）主结线典型组合方案(三）高压压气式负荷开关一、产品概述SY-KS1-12(D)/630-20(FKN12)户内高压气式负荷开关、SY-KS1r-12(D)/100-31.5(FKRN12)户内高压压气式负荷开关—熔断组合电器适用于交流12Kv、50Hz的户内高压开关设备中。

使用说明书ALPS 系列环网开关设备 US3.0 SF6气体绝缘户内环网柜注意安全！在环网柜安装使用前请仔细阅读本使用手册。

环网柜的安装和使用必须遵守本手册的要求。

环网柜的使用场合应符合户内正常的环境使用条件。

对环网柜的任何操作和维护都应由经过专业培训的专职电气人员进行。

禁止把环网柜置于超出其额定参数的情况下运行。

必须注意环网柜的任何标识。

必须保证环网柜的联锁条件和工作规程的适用性和安全性。

不能在柜体中及二次控制回路带电的情况下从事检修工作。

必须确保环网柜不受任何外力的冲击，否则将损坏设备。

对环网柜的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责环网柜的安全管理。

目 录1.用途及适用范围 .............................................................................................................................................. - 1 -2.使用环境条件 ................................................................................................................................................... - 1 -3.额定技术参数 ................................................................................................................................................... - 2 -4.环网柜的典型功能 .......................................................................................................................................... - 5 -5.环网柜典型方案及结构 .................................................................................................................................. - 6 -6.包装、运输与储存 ....................................................................................................................................... - 10 -7.安装 ................................................................................................................................................................ - 11 -8.使用、维护与检修 ....................................................................................................................................... - 13 -9.随产品文件 .................................................................................................................................................... - 23 -10.订货须知...................................................................................................................................................... - 23 -1.用途及适用范围US 3.0-12（C）系列户内箱型固定式交流金属封闭开关设备 (以下简称负荷开关柜)、US 3.0-12（F）系列户内箱型固定式交流金属封闭开关设备(以下简称组合电器柜) 、US 3.0-12（CB）系列户内箱型固定式交流金属封闭开关设备(以下简称断路器柜)是以低压力SF6气体作为绝缘介质的户内三相交流高压配电设备，主要用于12kV、50Hz的二次配电系统，对线路进行控制和保护。
