XGN17-40.5交流金属封闭开关设备适用范围:XGN17-40.5型箱型固定式交流金属封闭开关设备(以下简称“开关设备”)其外壳符合GB4208规定的IP2X防护等级。
本开关设备系三相交流50Hz单母线带旁路系统的户内成套装置,作为接受和分配35KV的网络电能之用。
本产品符合GB3906《3-35kV交流金属封闭开关设备》、GB/T11022高压开关设备和控制设备标准的共用技术要求、IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》标准。
型号含义:XGN17-40.5额定电压设计序号户内用固定式箱式使用条件:1、周围空气温度:-15℃-+40℃2、海拔高度:1000米及以下3、湿度条件:日平均值不大于95%,水蒸气压力日平均值不超2.2kPa;月平均值不大于90%,水蒸气压力月平均值不超1.8kPa4、地震烈度:不超过8度5、没有腐蚀性或可燃性气体等明显污染的场所。
注:超出上述正常使用条件时,用户可与本公司协商。
结构特点:XGN17-40.5箱型固定式交流金属封闭开关设备为固定式拼装组合结构,其基本骨架均由型钢及板弯制件焊接而成,柜体外壳具有IP2X防护等级。
本开关设备主要由前柜和后柜拼装而成,接不同的用途设备相应的功能单元,柜内带电体间均以空气绝缘为主,各项带电体之间及相对地之间的绝缘距离不小于300mm。
前柜:前柜设置了主母线及母线隔离开关室、断路器室、继电器室等,主母线及母线隔离开关室在该柜上方,断路器室设在该柜下方,该设备有电流互感器两室间有绝缘板隔开,通过母线套管相连。
继电器设置在该柜正前面的中部,小母线端子共15节,并设有电缆通道,端子室设在左下小门内,可安装JH10型端子80以上,该室下方还设置有N12的接地螺栓共辅助回路接地之用,右小门为维修通道,端子室上方为操作面板,可装设辅助开关。
后柜:后柜用螺栓与前柜相连,该柜根据需要可设置旁路母线及隔离开关、架空进出线也由该柜通过,设置旁路母线时,架空进出线未达到安全高度,需增设小附件或遮拦网。
高压开关柜KYN61-40.5型的技术描述1、概述1.1本技术描述适用于“蒙西高新材料股份有限公司日产5000吨新型干法水泥熟料生产线项目”,其高压开关柜的型号为KYN61-40.5。
本技术描述提出了开关柜本体及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.2我公司所提供的设备均是符合本技术描述、适用于交流额定电压12kV、额定频率50Hz 的配电系统完整的成套开关设备,经调试后,在符合使用条件下,接通电源即可使用。
1.3我公司提供符合工业标准和本规范书要求的优质产品。
本技术规范书使用的标准与贵方所执行的标准不一致时,按较高标准执行。
2、基本依据所有设备的制造、测试和安装均采用中国国家标准及行业标准,同时满足相应的IEC 标准。
主要标准号如下:GB3906 《3-35KV交流金属封闭开关设备》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB191 《包装贮运标志》GB50171 《电气装置安装工程盘,柜及二次回路接线施工及验收规范》GB1207 《电压互感器》GB1208 《电流互感器》DL/T403 《10~35KV户内高压真空断路器订货条件》DL/T404 《户内交流高压开关柜订货技术条件》DL/T402 《交流高压断路器订货技术条件》IEC298 《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》IEC6005 《高压交流断路器》3、高压开关柜技术参数3.1环境条件3.1.1周围环境温度上限+40℃下限-10 ℃3.1.2海拔高度:1000m3.1.3环境湿度:月平均相对湿度不大于90%日平均相对湿度不大于95%饱和蒸汽压:日平均不大于2.2X103Mpa月平均不大于1.8X103Mpa3.1.4地震烈度不大于8度水平加速度:0.3g垂直加速度:0.15g3.1.5适用于Ⅲ级污秽场所4、高压开关柜基本技术参数4.1型号:KYN61-40.54.2外形尺寸: 1400×2800×2600mm(宽×深×高)4.3额定频率: 50Hz4.4额定电压: 40.5kV4.5额定电流: 600A4.6额定主母线电流: 600A4.7额定短路开断电流: 31.5 kA4.8额定短路关合电流(峰值): 80kA4.9额定热稳定电流(4s): 31.5 kA4.10额定动稳定电流(峰值): 80kA4.11外壳防护等级IP3X,断路器室门打开时IP2X4.12额定绝缘水平4.12.1工频耐受电压lmin:对地: 95kV隔离断口间: 110kV4.12.2雷电冲击耐受电压:对地: 185kV隔离断口间: 215kV4.12.3辅助回路工频耐受电压lmin: 2kV5、主要元器件的技术要求5.1真空断路器型号:ZN85-40.5(配陕西宝鸡“宝光牌”陶瓷真空灭弧室)额定电压:40.5kV工作电压:35kV额定电流:1250A额定短路开断电流: 31.5 kA额定短路关合电流(峰值):80 kA操动机构:弹簧操动机构机械寿命:10000次5.2电流互感器型号:LZZBJ9-35(采用“大连一互”产品)工作电压: 35kV额定电流:按设计图纸配置准确级: 0.5 / 10P5.3电压互感器型号:JDZX9-35 ( 35/3/0.1/3/0.1/3) (采用“大连一互”产品)工作电压: 35kV准确级:0.5级6、概述:开关柜系3~35kV三相交流50Hz单母线及单母线分段系统的成套配电装置。
开关设备只能安装于适合电气设备工作的户内场所;必须保证现场电气设备安装条件的适用性与安全性:确保由专业人员进行安装、操作和维护;有关开关设备的一切操作,都应遵守本说明书的相应规定;使用中不要超出开关设备正常工作条件下技术参数中的规定值;使用说明书应存放在所有与安装、操作及维护有关的人员便于拿到的地方; 用户的专职人员应对所有影响安全的事项负责,并正确使用开关设备;对本说明书如有任何疑问,请和我们取得联系。
目 录C O N TE N T1、概述 (1)2、技术参数 (2)3、结构和工作原理 (3)4、运输、安装和调试 (6)5、开关设备的操作程序 (8)6、开关设备的维护和保养 (10)7、髓机文件 (10)8、订货须知 (10)一次接线方案 (11)VHP-24断路器(手车式)内部控制原理图 (19)KYN□—24/(AHS)开关设备配用VHP-24真空断路器典型控制回路图..201、概述1.1 适用范围和主要用途KYN□-24(AHS)铠装移开式交流金属封闭开关设备(以下简称开关设备),适用于户内三相50/60Hz、额定电压24kV的电力系统中,主要应用于发电厂、变电所、工矿企业及高层建筑中,作为接受和分配电能并对电路实行控制、保护和监测。
KYN□-24(AHS)开关设备具有各种防止误操作的功能,包括防止带负荷移动手车,防止接地开关闭合位置合断路器、防止带电合接地开关和防止误人带电隔室等功能。
KYN□开关设备配置性能优良的VHP系列中置式高压交流真空断路器及固封式真空开关。
开关设备二次回路配置先进可靠的控制保护元件;母线采用热缩绝缘材料或环氧涂覆的绝缘手段,优化电极形状,柜体结构紧凑。
KYN□型开关设备是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。
1.2产品引用标准a)GBl984 高压交流断路器。
b)GB3906 3~35kV交流金属封闭开关设备。
c)GB/T11022 高压开关设备和控制设备标准的共用技术要求。

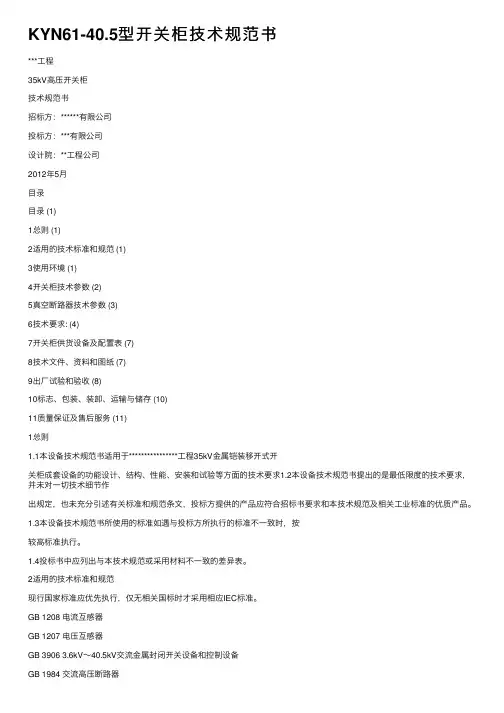

KYN61-40.5型开关柜技术规范书***⼯程35kV⾼压开关柜技术规范书招标⽅:******有限公司投标⽅:***有限公司设计院:**⼯程公司2012年5⽉⽬录⽬录 (1)1总则 (1)2适⽤的技术标准和规范 (1)3使⽤环境 (1)4开关柜技术参数 (2)5真空断路器技术参数 (3)6技术要求: (4)7开关柜供货设备及配置表 (7)8技术⽂件、资料和图纸 (7)9出⼚试验和验收 (8)10标志、包装、装卸、运输与储存 (10)11质量保证及售后服务 (11)1总则1.1本设备技术规范书适⽤于****************⼯程35kV⾦属铠装移开式开关柜成套设备的功能设计、结构、性能、安装和试验等⽅⾯的技术要求1.2本设备技术规范书提出的是最低限度的技术要求,并未对⼀切技术细节作出规定,也未充分引述有关标准和规范条⽂,投标⽅提供的产品应符合招标书要求和本技术规范及相关⼯业标准的优质产品。
1.3本设备技术规范书所使⽤的标准如遇与投标⽅所执⾏的标准不⼀致时,按较⾼标准执⾏。
1.4投标书中应列出与本技术规范或采⽤材料不⼀致的差异表。
2适⽤的技术标准和规范现⾏国家标准应优先执⾏,仅⽆相关国标时才采⽤相应IEC标准。
GB 1208 电流互感器GB 1207 电压互感器GB 3906 3.6kV~40.5kV交流⾦属封闭开关设备和控制设备GB 1984 交流⾼压断路器DLT 403 12kV~40.5kV⾼压真空断路器订货技术条件DLT 404 户内交流⾼压开关柜订货技术条件GB/T 8349 ⾦属封闭母线GB/T 15166.2 ⾼压交流熔断器第2部分:限流熔断器GB 4208 外壳防护等级(IP代码)以及其它相关标准以上标准按最新版本执⾏,优先采⽤国家标准及较⾼要求标准。
开关柜内所有的元器件应符合相应的国家标准。
3使⽤环境3.1外部环境条件(1)安装地点户内(2)海拔⾼度⼚房零⽶海拔⾼度为 2.5~3.4⽶左右(吴淞⾼程系)。

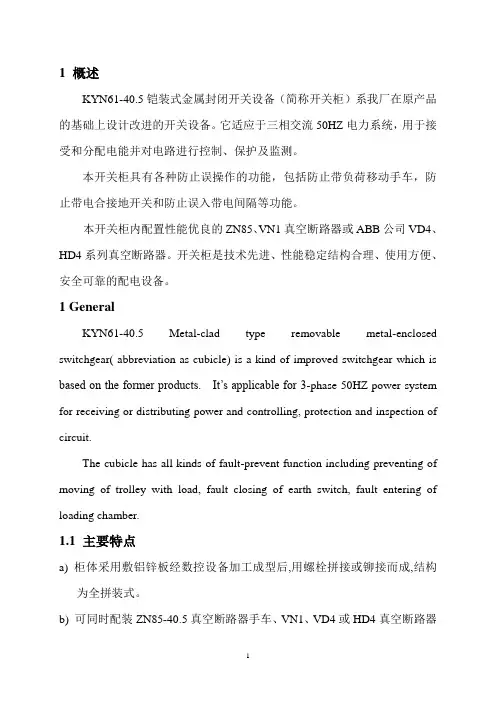

1 概述KYN61-40.5铠装式金属封闭开关设备(简称开关柜)系我厂在原产品的基础上设计改进的开关设备。
它适应于三相交流50HZ电力系统,用于接受和分配电能并对电路进行控制、保护及监测。
本开关柜具有各种防止误操作的功能,包括防止带负荷移动手车,防止带电合接地开关和防止误入带电间隔等功能。
本开关柜内配置性能优良的ZN85、VN1真空断路器或ABB公司VD4、HD4系列真空断路器。
开关柜是技术先进、性能稳定结构合理、使用方便、安全可靠的配电设备。
1 GeneralKYN61-40.5 Metal-clad type removable metal-enclosed switchgear( abbreviation as cubicle) is a kind of improved switchgear which is based on the former products. It’s applicable for 3-phase 50HZ power system for receiving or distributing power and controlling, protection and inspection of circuit.The cubicle has all kinds of fault-prevent function including preventing of moving of trolley with load, fault closing of earth switch, fault entering of loading chamber.1.1 主要特点a) 柜体采用敷铝锌板经数控设备加工成型后,用螺栓拼接或铆接而成,结构为全拼装式。
b) 可同时配装ZN85-40.5真空断路器手车、VN1、VD4或HD4真空断路器手车,开关柜主母线贯通无需过渡柜转接。
c) 电缆室空间充裕,相间可保证空气净距大于300mm,相间无需加装绝缘隔板。
KYN61-40.5交流铠装移开式开关柜安装使用维护手册KYN61-40.5 metal-clad withdrawable switchgearinstruction manual江苏长江电器股份有限公司JIANGSU CHANGJIANG ELECTRIC CO., LTD.目录1 1.1 1.2 1.32 2.1 2.23 3.1 3.2 3.3 3.44 4.1 4.2 4.3 4.4 概述概要标准和规范使用环境条件技术参数电气参数外型尺寸和重量结构和柜体固定点基本结构外壳和分隔手车室联锁/防止误操作运输及存放运输条件包装运输交货和中途存储页码4444445677771919202020目录77.17.27.37.3.17.3.27.3.37.47.4.17.4.2维护目的一般要求检查与维护检查维护检修测试测试断路器抽出式单元测试联锁功能页码282828292929303030305 5.1 5.2 5.2.1 5.3 5.4 5.56 6.1 6.1.1 6.1.2 6.2 6.2.1 6.2.2 6.2.3 现场安装现场要求安装基础形式结构参数柜体装配接地安装后的检查操作投入使用准备工作启动操作开关配VD4断路器的可移开单元断路器接地开关212121222324242525262727272828*本材料所提供的信息仅供参考,如有更改,恕不另行通知版权所有。
禁止将本说明书的相关资料提供给第三者。
数据和图解未经许可不得更改。
江苏长江电器股份有限公司Contents1 1.1 1.2 1.32 2.1 2.23 3.1 3.2 3.3 3.44 4.1 4.2 4.3 4.45 5.1 5.2 5.2.1 5.3 5.4 5.56 6.1 6.1.1 6.1.2 6.2 6.2.1 6.2.2 6.2.3 SummaryGeneralStandards and specificationsService conditionsTechnical dataElectrical dataOutline dimension and weightPowerbloc KYN61-40.5 structureBasic structureEnclosure and partitionsCircuit-breaker CompartmentsInterlock/protectionagainst mis-operationTransport and storageCondition on deliverPackagingTransportDelivery and intermediate storageAssemmbly of the switchgear at siteGeneral requirements at siteFoundation frameStructrual dataAssembly of the switchgear panelsEarthing the switchgearConcluding installation workOperation of the switchgearCommissioningPreparatory workStart-upSwitching operationsWithdrawable circuit-breaker partCircuit-breakerEarthing switchPage4444445677771919202020212121222324242525262727272828Contents77.17.27.37.3.17.3.27.3.37.47.4.17.4.2MaintenanceAimGeneral requiresInspection and servicingInspectionServicingRepairTestTests on withdrawable Parts withcircuit-breakersTesting of interlock conditions*The data and illustrations arewithout engagement .Subject to change without notice.Page28282829292930303030We reserve all rights to this publication. Misuse, particularly including duplication and making available of this manual or-extracts-to third parties is prohibited. The information supplied is without liability. Subject to alternation.JIANGSU CHANGJIANG ELECTRIC CO.,LTD.1 概述Summary1.1 概要General●KYN61-40.5是一种高品质的并已通过型式试验认证的空气绝缘开关柜(以下简称开关柜)。

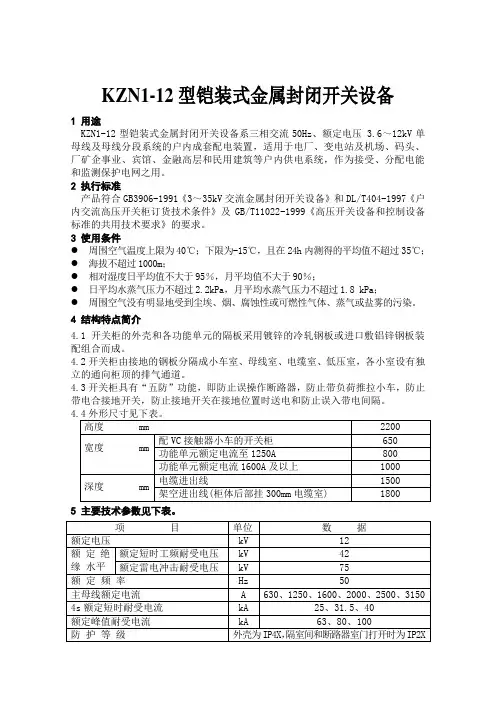

KZN1-12型铠装式金属封闭开关设备
1 用途
KZN1-12型铠装式金属封闭开关设备系三相交流50Hz、额定电压 3.6~12kV单母线及母线分段系统的户内成套配电装置,适用于电厂、变电站及机场、码头、厂矿企事业、宾馆、金融高层和民用建筑等户内供电系统,作为接受、分配电能和监测保护电网之用。
2 执行标准
产品符合GB3906-1991《3~35kV交流金属封闭开关设备》和DL/T404-1997《户内交流高压开关柜订货技术条件》及GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的要求。
3 使用条件
●周围空气温度上限为40℃;下限为-15℃,且在24h内测得的平均值不超过35℃;
●海拔不超过1000m;
●相对湿度日平均值不大于95%,月平均值不大于90%;
●日平均水蒸气压力不超过2.2kPa,月平均水蒸气压力不超过1.8 kPa;
●周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸气或盐雾的污染。
4 结构特点简介
4.1开关柜的外壳和各功能单元的隔板采用镀锌的冷轧钢板或进口敷铝锌钢板装配组合而成。
4.2开关柜由接地的钢板分隔成小车室、母线室、电缆室、低压室,各小室设有独立的通向柜顶的排气通道。
4.3开关柜具有“五防”功能,即防止误操作断路器,防止带负荷推拉小车,防止带电合接地开关,防止接地开关在接地位置时送电和防止误入带电间隔。
5 主要技术参数见下表。
KYN61-40.5交流铠装移开式开关柜安装使用维护手册KYN61-40.5 metal-clad withdrawable switchgearinstruction manual江苏长江电器股份有限公司JIANGSU CHANGJIANG ELECTRIC CO., LTD.目录1 1.1 1.2 1.32 2.1 2.23 3.1 3.2 3.3 3.44 4.1 4.2 4.3 4.4 概述概要标准和规范使用环境条件技术参数电气参数外型尺寸和重量结构和柜体固定点基本结构外壳和分隔手车室联锁/防止误操作运输及存放运输条件包装运输交货和中途存储页码4444445677771919202020目录77.17.27.37.3.17.3.27.3.37.47.4.17.4.2维护目的一般要求检查与维护检查维护检修测试测试断路器抽出式单元测试联锁功能页码282828292929303030305 5.1 5.2 5.2.1 5.3 5.4 5.56 6.1 6.1.1 6.1.2 6.2 6.2.1 6.2.2 6.2.3 现场安装现场要求安装基础形式结构参数柜体装配接地安装后的检查操作投入使用准备工作启动操作开关配VD4断路器的可移开单元断路器接地开关212121222324242525262727272828*本材料所提供的信息仅供参考,如有更改,恕不另行通知版权所有。
禁止将本说明书的相关资料提供给第三者。
数据和图解未经许可不得更改。
江苏长江电器股份有限公司Contents1 1.1 1.2 1.32 2.1 2.23 3.1 3.2 3.3 3.44 4.1 4.2 4.3 4.45 5.1 5.2 5.2.1 5.3 5.4 5.56 6.1 6.1.1 6.1.2 6.2 6.2.1 6.2.2 6.2.3 SummaryGeneralStandards and specificationsService conditionsTechnical dataElectrical dataOutline dimension and weightPowerbloc KYN61-40.5 structureBasic structureEnclosure and partitionsCircuit-breaker CompartmentsInterlock/protectionagainst mis-operationTransport and storageCondition on deliverPackagingTransportDelivery and intermediate storageAssemmbly of the switchgear at siteGeneral requirements at siteFoundation frameStructrual dataAssembly of the switchgear panelsEarthing the switchgearConcluding installation workOperation of the switchgearCommissioningPreparatory workStart-upSwitching operationsWithdrawable circuit-breaker partCircuit-breakerEarthing switchPage4444445677771919202020212121222324242525262727272828Contents77.17.27.37.3.17.3.27.3.37.47.4.17.4.2MaintenanceAimGeneral requiresInspection and servicingInspectionServicingRepairTestTests on withdrawable Parts withcircuit-breakersTesting of interlock conditions*The data and illustrations arewithout engagement .Subject to change without notice.Page28282829292930303030We reserve all rights to this publication. Misuse, particularly including duplication and making available of this manual or-extracts-to third parties is prohibited. The information supplied is without liability. Subject to alternation.JIANGSU CHANGJIANG ELECTRIC CO.,LTD.1 概述Summary1.1 概要General●KYN61-40.5是一种高品质的并已通过型式试验认证的空气绝缘开关柜(以下简称开关柜)。
XGN17-40.5箱式固定式高压开关柜XGN17-40.5开关柜概述:XGN17-40.5箱式固定式交流金属封闭开关设备(简称开关柜),系户内成套配电装置,使用与电压40.5KV三相交流50Hz电力系统接受和分配网络电能,并对电路进行控制、保护和监测。
本产品符合GB3906、DL404、IEC298等标准要求,具有结构设计合理,维护使用方便,安全可靠性高,可频繁操作等特点。
本产品可配用ZN12、ZN85、VCP-W等高压真空断路器,一次接线方案齐全,对各种不同的使用场合,不同的用户需求均能提供满意的配电方案。
适合用环境:环境温度:-10摄氏度-40摄氏度海拔:不超过1000m。
空气相对湿度:日平均不大于95%,月平均不大于90%。
地震强度:不超过8级。
没有火灾、爆炸危险、严重污秽、化学腐蚀、剧烈震动的场所。
注:超过上述正常使用条件时,用户可与本公司协商解决。
开关柜结构说明:开关总体结构为金属封闭结构,柜体由角钢和优质经折弯焊接而成,柜体内部分断路器室(断路器可安装简易手车方便检修)、母线室、电缆室、继电器室。
在柜体的前、后门均设有观察窗和照明灯可以观察柜内主要元器件运行情况,柜体外壳防护等级为IP2X,可以有效的防止异物进入柜内造成短路故障,并可防止人体接近带电体。
以确保设备和运行操作人员的安全。
1.断路器室高压室按不同的配电方案可安装断路器,隔离开关,接地开关,电流互感器,电压互感器,高压熔断器,避雷器,主母线和分支母线及支持绝缘子等电器元件。
主母线通过柜体侧面绝缘套管从一个开关柜引至另一个开关柜,柜体与柜体之间用金属板隔离,可以防止内部故障电弧蔓延到相邻的开关柜,从而限制事故扩大。
主母线也可以不通过绝缘套管直接与各柜贯通。
各电器元件高压带电体对地和相间空气绝缘距离均大于300mm。
支持绝缘子与绝缘套管均采用全工况型,爬距大于810mm。
2.仪表室低压室可安装继电保护元件、仪表、带电监视器,信号指示灯,操作开关等电器元件。
KYN高压开关柜说明书.KYN型高压配电柜安装使用说明书KYN 型高压配电柜一概述:KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。
实为一种性能优越的配电装置。
二.产品型号及含义:三.使用条件:a.正常环境条件1)周围空气湿度上限,+40℃下限,-10℃2)海拔:1000M3)相对环境温度:日平均不大于95%,月平均不大于90%4)地震:烈度不超过8度5)周围空气应不受腐蚀性或可燃气体,水蒸气等明显污染6)无严重污秽及经常性的剧烈振动,严酷条件下严酷度设计满足1度要求2、特殊工作条件:在超过规定的正常环境条件下使用时,由用户和制造厂协商。
四、电气性能:1.基本电气参数:表12.柜内主要主要电器元件技术参数:a.进、出线及联络开关柜:采用ZN63-12/1250-31.5断路器。
进、出线及隔离断路器:额定电流为1250A额定短路开断电流:31.5KA额定动稳定电流:80KA机械寿命:20000次额定短路开断电流开断次数:50次合闸时间:≤60ms跳闸时间:≤45ms最大三相分合不同期: ≤2msb.操作机构:专用弹簧操作机构操作电源电压:DC220V合闸线圈电压/功率:DC220V/245W分闸线圈电压/功率:DC220V/245Wc.电流互感器: LZZB9J-10 /150b/2 □/5计量0.2S级15VA.测量0.5级15VA.保护10P20 30VA变比与配置图相一致d.电压互感器:JDZXF11-10 0.1//3 0.1//3 0.1/3e.带电显示装置:DXN12-Tf.氧化锌避雷器:HY5WS1-17参数五.设备的主要特点:l 开关柜的外壳选用敷铝锌钢板经多重折弯组装而成,所有部件有足够的强度,能承受运输、安装和地震及运行短路所引起的作用力不致损坏。
JN22-40.5型户内高压接地开关概述JN22-40.5/31.5型户内高压接地开关(以下简称接地开关)系户内高压电器设备,适用于额定电压35KV,三相交流50Hz的电力系统中。
产品性能不仅符合GB1985-1989《交流高压隔离开关和接地开关》的要求,而且也符合IEC129的要求。
具有设计先进、技术性能可靠、结构简单,安装调试方便等优点。
可用于40.5kV的铠装型移开式交流金属封闭开关设备,亦可作为高压电器设备检修接地使用。
接地开关具有较高的关合能力。
接地开关与主开关、手车及柜门之间采用机械闭锁,机械能满足“五防”功能。
1、JN22-35型户内高压接地开关的使用环境1.1海拔高度不超过2000m;1.2环境温度:最高40℃,平均值不超过35℃,最低 -25℃;1.3相对湿度日平均不大于95%,月平均值不大于90%;水蒸气压力日平均值不大于2.2×103Mpa,月平均值不大于1.8×103Mpa;1.4地震烈度不超过8度;1.5周围空气没有明显的尘埃、烟雾,腐蚀性或可燃性气体,水蒸气或盐雾污染。
2、JN22-40.5型户内高压接地开关的技术参数2.1 额定电压:40.5kV2.2 最高工作电压:40.5kV2.3 4s额定短时耐受电流:31.5kA2.4 额定峰值耐受电流: 80kA2.5 关合电流: 80kA2.6 额定绝缘水平:1min工频耐压: 95kV雷电冲击耐受电压: 185kV二次回路1min工频耐压:2kV3、型号规格含义如下:4、安装尺寸外形图5、订货须知1、订货时必须注明产品型号、规格、相距、齿轮式还是拐臂式。
2、用户如对JN22-40.5型户内高压接地开关,有特殊需要时,亦可与我公司技术部门协商解决。
KYN61产品培训操作使用维护安装试验手册KYN61-40.5型铠装移开式交流金属封闭开关设备安装试验、操作使用维护手册广州白云电器设备股份有限公司2009年5月第一章产品简介KYN61-40.5型交流金属铠装移开式开关设备(以下简称开关柜)可双面维护,前面检修继电器室的二次元件,维护操作机构、机械联锁、传动部分及检修断路器;后面检修及维护主母线、电缆终端、联络母线等。
电缆室装有照明灯,前后门均安装有高压带电显示器,后门可同时实现机械和电气联锁。
1.1产品型号说明KYN61 - 囗/囗-囗户内铠装移开式开关柜额定短路开断电流(kA )额定电流(A )额定电压(kV )1.2开关柜技术参数1.3主开关——断路器手车装于柜内的手车根据用途可分为断路器手车、电压互感器手车、隔离手车、避雷器手车,同类手车的高度和深度统一,相同规格的手车可以互换。
手车在柜内有断开/试验位置及工作位置,当手车移到工作位置时其动、静触头的插入深度≥30mm,当手车需移开柜体进行检查、维护时利用专用引桥取出。
断路器小车具有下列三种工作状态,即工作位置:主要回路及控制回路均已连接,并具有锁定装置和指示;试验位置:主要回路隔离,控制回路连通,并具有锁定装置和指示;隔离位置:主要回路及控制回路都断开,而且两者都有不能再连接。
1.4开关柜具备下列的联锁功能:1)当接地开关处于分闸位置时,断路器手车才能从隔离/试验位置移至工作位置;2)断路器手车在工作位置时,接地开关不能合闸;3)接地开关处于合闸位置时,断路器手车不能从试验位置移至工作位置;4)接地开关仅在断路器手车处于隔离/试验位置时才能操作;5)断路器手车在工作位置,二次插头被锁定不能拔除;6)断路器手车处于试验或工作位置,若没有控制电压,仅能手动分闸;7)无论断路器手车处于试验或工作位置,只要断路器合闸,手车就不能移动;8)只有当断路器手车处于试验位置时,断路器室门才能打开;9)只有当接地开关处于合闸位置时,后下门才能打开。
KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜简介..........................................................................................作为发电厂、变电站及工矿企业接受和分配电能的之用,对电路起到控制、保护和检测等功能,还可以用于控制频繁操作的场所。
产品概述KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。
作为发电厂、变电站及工矿企业接受和分配电能的之用,对电路起到控制、保护和检测等功能,还可以用于控制频繁操作的场所。
