全固态高压脉冲电源讲解

IGBT的固态高压脉冲电源的设计原理由于脉冲电源有断续供电的特性，在很多领域都获得了广泛的应用，其中高压脉冲电源是系统的核心组成部分。

为了获取高重复频率、陡前沿高压脉冲电源，文中提出了一种基于IGBT的高压脉冲电源，系统主要由高压直流充电电源和脉冲形成电路两部分组成，由DSP作为主控制芯片，控制IGBT的触发和实现软开关技术，并用仿真软件PSIM对高压脉冲电源进行仿真分析，验证了设计思想的正确性。

由于脉冲电源有断续供电的特性，在很多领域都获得了广泛的应用。

比如说高能量物理、粒子加速器、金属材料的加工处理、食品的杀菌消毒、环境的除尘除菌等方面，都需要这样一种脉冲能量--可靠、高能量、脉宽和频率可调、双极性、平顶的电压波形。

无论将此高功率脉冲电源用于何种用途，高压脉冲电源均是其设计的核心部分。

传统的高功率脉冲电源一般采用工频变压器升压，然后采用磁压缩开关或者旋转火花隙来获取高压脉冲，因而大都比较笨重，且获得的脉冲频率范围有限，其重复频率难以调节，脉冲波形易变化，可靠性较低，控制较困难，成本较高。

文中采用固态电器--IGBT来获取高压脉冲波形。

将IGBT 作为获取高压脉冲的电子开关，利用IGBT构成LCC串并联谐振变换器作为高压脉冲电源的充电电源，同时利用IGBT构成全桥组成脉冲形成电路，输出双极性高压脉冲波形。

文中给出了系统结构、系统各个部分功能说明，通过仿真电力电子仿真软件PSIM对LCC充电过程和脉冲形成电路进行仿真分析。

1 高压脉冲电源系统结构1.1 高压脉冲电源的拓扑结构高压脉冲电源常用的主电路拓扑可以归纳为两类：电容充放电式和高压直流开关电源加脉冲生成的两级式两种。

电容充放电式是通过长时间充电、瞬间放电，即通过控制充放电的时间比例，达到能量压缩、输出高压大功率脉冲的目的。

优点是可以输出的脉冲功率和电压等级较高，脉冲上升沿较陡;但是，输出脉冲的精度难以控制，而且重复频率低，因而应用范围比较有限，主要应用在核电磁物理研究、烟气除尘、污水处理、液体杀菌等场合。

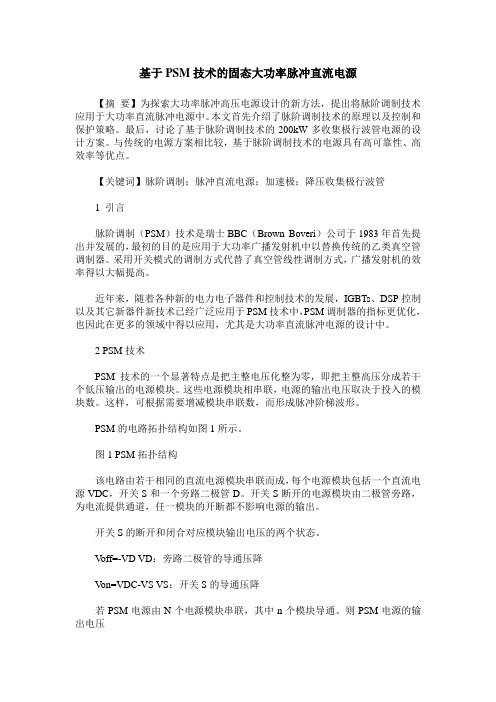

基于PSM技术的固态大功率脉冲直流电源【摘要】为探索大功率脉冲高压电源设计的新方法，提出将脉阶调制技术应用于大功率直流脉冲电源中。

本文首先介绍了脉阶调制技术的原理以及控制和保护策略。

最后，讨论了基于脉阶调制技术的200kW多收集极行波管电源的设计方案。

与传统的电源方案相比较，基于脉阶调制技术的电源具有高可靠性、高效率等优点。

【关键词】脉阶调制；脉冲直流电源；加速极；降压收集极行波管1 引言脉阶调制（PSM）技术是瑞士BBC（Brown Boveri）公司于1983年首先提出并发展的，最初的目的是应用于大功率广播发射机中以替换传统的乙类真空管调制器。

采用开关模式的调制方式代替了真空管线性调制方式，广播发射机的效率得以大幅提高。

近年来，随着各种新的电力电子器件和控制技术的发展，IGBTs、DSP控制以及其它新器件新技术已经广泛应用于PSM技术中，PSM调制器的指标更优化，也因此在更多的领域中得以应用，尤其是大功率直流脉冲电源的设计中。

2 PSM技术PSM技术的一个显著特点是把主整电压化整为零，即把主整高压分成若干个低压输出的电源模块。

这些电源模块相串联，电源的输出电压取决于投入的模块数。

这样，可根据需要增减模块串联数，而形成脉冲阶梯波形。

PSM的电路拓扑结构如图1所示。

图1 PSM拓扑结构该电路由若干相同的直流电源模块串联而成，每个电源模块包括一个直流电源VDC，开关S和一个旁路二极管D。

开关S断开的电源模块由二极管旁路，为电流提供通道，任一模块的开断都不影响电源的输出。

开关S的断开和闭合对应模块输出电压的两个状态。

V off=-VD VD：旁路二极管的导通压降V on=VDC-VS VS：开关S的导通压降若PSM电源由N个电源模块串联，其中n个模块导通。

则PSM电源的输出电压V out=n（VDC-VS）-（N-n）VD如果忽略二极管和开关S的导通压降，则对应有V off=0 V on=VDCS V out=n·VDC任何时刻电源的输出电压取决于投入的模块数。

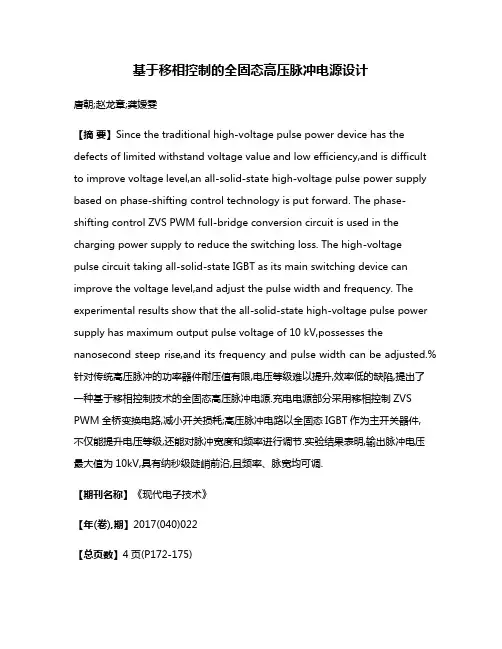

基于移相控制的全固态高压脉冲电源设计唐朝;赵龙章;龚嫒雯【摘要】Since the traditional high-voltage pulse power device has the defects of limited withstand voltage value and low efficiency,and is difficult to improve voltage level,an all-solid-state high-voltage pulse power supply based on phase-shifting control technology is put forward. The phase-shifting control ZVS PWM full-bridge conversion circuit is used in the charging power supply to reduce the switching loss. The high-voltage pulse circuit taking all-solid-state IGBT as its main switching device can improve the voltage level,and adjust the pulse width and frequency. The experimental results show that the all-solid-state high-voltage pulse power supply has maximum output pulse voltage of 10 kV,possesses the nanosecond steep rise,and its frequency and pulse width can be adjusted.%针对传统高压脉冲的功率器件耐压值有限,电压等级难以提升,效率低的缺陷,提出了一种基于移相控制技术的全固态高压脉冲电源.充电电源部分采用移相控制ZVS PWM全桥变换电路,减小开关损耗;高压脉冲电路以全固态IGBT作为主开关器件,不仅能提升电压等级,还能对脉冲宽度和频率进行调节.实验结果表明,输出脉冲电压最大值为10kV,具有纳秒级陡峭前沿,且频率、脉宽均可调.【期刊名称】《现代电子技术》【年(卷),期】2017(040)022【总页数】4页(P172-175)【关键词】移相控制;高压脉冲电源;IGBT;纳秒级陡峭前沿;Marx发生器【作者】唐朝;赵龙章;龚嫒雯【作者单位】南京工业大学电气工程与控制科学学院,江苏南京211800;南京工业大学电气工程与控制科学学院,江苏南京211800;南京工业大学电气工程与控制科学学院,江苏南京211800【正文语种】中文【中图分类】TN911-34脉冲功率技术是一种电物理技术，是将较长时间内存储起来的能量在极短的时间内向负载输出功率密度极高的能量，实现输出功率对输入功率的压缩。

高压脉冲电源原理
高压脉冲电源是一种能够产生高电压脉冲的电源系统。

其工作原理基于电子元器件的充电和放电过程。

该电源系统主要由以下几个部分组成：电源输入、脉冲发生器、高压放大器和输出装置。

首先，电源输入部分将外部供电转换为适合电路工作的稳定直流电压。

这一部分通常包括整流、滤波和稳压电路。

接下来，脉冲发生器的作用是产生一个稳定且频率可调的脉冲信号。

常见的脉冲发生器包括555定时器和可编程逻辑器件等。

该信号会被高压放大器放大后输出。

高压放大器是将低电压的控制信号放大到所需的高压幅度的关键部分。

通常采用变压器、放大电路等元件来实现。

放大器的输出会连接到输出装置，比如用于产生高压脉冲的电极或电容。

当高压脉冲电源工作时，脉冲发生器会周期性地生成脉冲信号。

该信号经过高压放大器放大后，输出到输出装置。

输出装置将这些高压脉冲传递给被驱动设备，如激光器、等离子体加速器等。

总结起来，高压脉冲电源通过将外部供电转换为适合工作的直流电压，并使用脉冲发生器和高压放大器的协同工作，能够生成高压脉冲信号，用于驱动各种高压设备的工作。

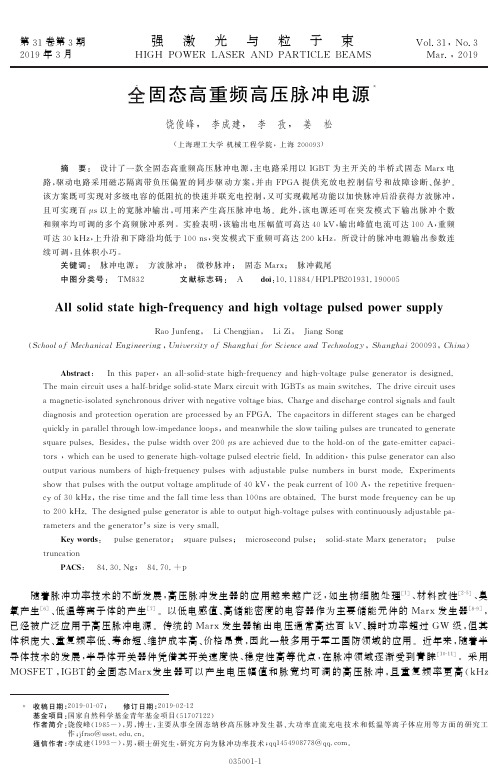

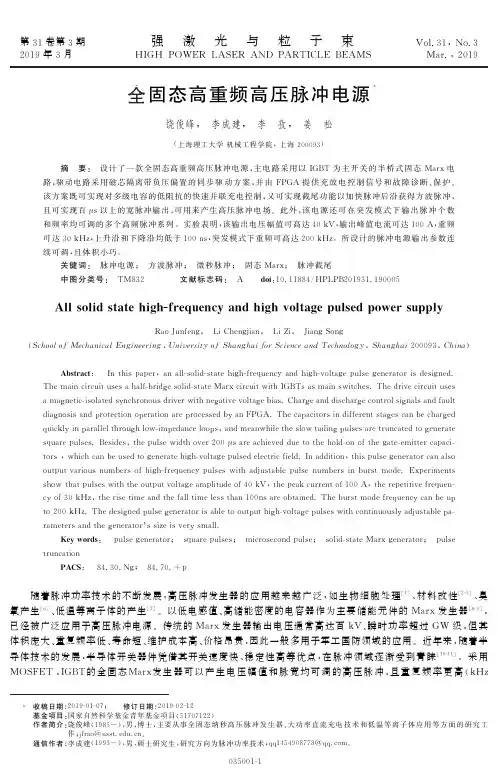

第31卷第3期强激光与粒子束V o l.31,N o.3 2019年3月H I G H P OW E R L A S E R A N D P A R T I C L E B E AM S M a r.,2019全固态高重频高压脉冲电源*饶俊峰,李成建,李孜,姜松(上海理工大学机械工程学院,上海200093)摘要:设计了一款全固态高重频高压脉冲电源,主电路采用以I G B T为主开关的半桥式固态M a r x电路,驱动电路采用磁芯隔离带负压偏置的同步驱动方案,并由F P G A提供充放电控制信号和故障诊断㊁保护㊂该方案既可实现对多级电容的低阻抗的快速并联充电控制,又可实现截尾功能以加快脉冲后沿获得方波脉冲,且可实现百μs以上的宽脉冲输出,可用来产生高压脉冲电场㊂此外,该电源还可在突发模式下输出脉冲个数和频率均可调的多个高频脉冲系列㊂实验表明,该输出电压幅值可高达40k V,输出峰值电流可达100A,重频可达30k H z,上升沿和下降沿均低于100n s,突发模式下重频可高达200k H z㊂所设计的脉冲电源输出参数连续可调,且体积小巧㊂关键词:脉冲电源;方波脉冲;微秒脉冲;固态M a r x;脉冲截尾中图分类号: TM832文献标志码: A d o i:10.11884/H P L P B201931.190005A l l s o l i d s t a t e h i g h-f r e q u e n c y a n dh i g hv o l t a g e p u l s e d p o w e r s u p p l yR a o J u n f e n g, L i C h e n g j i a n, L i Z i,J i a n g S o n g(S c h o o l o f M e c h a n i c a lE n g i n e e r i n g,U n i v e r s i t y o f S h a n g h a i f o rS c i e n c e a n dT e c h n o l o g y,S h a n g h a i200093,C h i n a)A b s t r a c t:I nt h i s p a p e r,a na l l-s o l i d-s t a t eh i g h-f r e q u e n c y a n dh i g h-v o l t a g e p u l s e g e n e r a t o r i sd e s i g n e d.T h em a i n c i r c u i t u s e s a h a l f-b r i d g e s o l i d-s t a t eM a r x c i r c u i tw i t h I G B T s a sm a i n s w i t c h e s.T h e d r i v e c i r c u i t u s e sam a g n e t i c-i s o l a t e d s y n c h r o n o u s d r i v e rw i t hn e g a t i v e v o l t a g e b i a s.C h a r g e a n d d i s c h a r g e c o n t r o l s i g n a l s a n d f a u l td i a g n o s i s a n d p r o te c t i o no p e r a t i o na r e p r o c e s s e db y a nF P G A.T h e c a p a c i t o r s i nd if f e r e n t s t ag e s c a nb e ch a r g e dq u i c k l y i n p a r a l l e l t h r o u g h l o w-i m p e d a n c e l o o p s,a n dm e a n w h i l e t h e s l o wt a i l i n g p u l s e s a r e t r u n c a t e d t o g e n e r a t es q u a r e p u l s e s.B e s i d e s,t h e p u l s ew i d t ho v e r200μs a r e a c h i e v e dd u e t o t h eh o l d-o no f t h e g a t e-e m i t t e r c a p a c i-t o r s,w h i c hc a nb e u s e d t o g e n e r a t e h i g h-v o l t a g e p u l s e d e l e c t r i c f i e l d.I n a d d i t i o n,t h i s p u l s e g e n e r a t o r c a n a l s oo u t p u t v a r i o u sn u m b e r so fh i g h-f r e q u e n c yp u l s e sw i t ha d j u s t a b l e p u l s en u m b e r s i nb u r s tm o d e.E x p e r i m e n t ss h o wt h a t p u l s e sw i t h t h e o u t p u t v o l t a g e a m p l i t u d e o f40k V,t h e p e a k c u r r e n t o f100A,t h e r e p e t i t i v e f r e q u e n-c y o f30k H z,t h e r i s e t i m e a nd t hef a l l t i m e l e s s t h a n100n s a r e o b t a i n e d.T h e b u r s tm o d e f r e q u e n c y c a nb e u pt o200k H z.T h e d e s i g n e d p u l s e g e n e r a t o r i s a b l e t o o u t p u t h i g h-v o l t a g e p u l s e sw i t h c o n t i n u o u s l y a d j u s t a b l e p a-r a m e t e r s a n d t h e g e n e r a t o r s s i z e i s v e r y s m a l l.K e y w o r d s:p u l s e g e n e r a t o r;s q u a r e p u l s e s; m i c r o s e c o n d p u l s e;s o l i d-s t a t eM a r x g e n e r a t o r;p u l s e t r u n c a t i o nP A C S:84.30.N g;84.70.+p随着脉冲功率技术的不断发展,高压脉冲发生器的应用越来越广泛,如生物细胞处理[1]㊁材料改性[2-5]㊁臭氧产生[6]㊁低温等离子体的产生[7]㊂以低电感值㊁高储能密度的电容器作为主要储能元件的M a r x发生器[8-9],已经被广泛应用于高压脉冲电源㊂传统的M a r x发生器输出电压通常高达百k V㊁瞬时功率超过GW级,但其体积庞大㊁重复频率低㊁寿命短㊁维护成本高㊁价格昂贵,因此一般多用于军工国防领域的应用㊂近年来,随着半导体技术的发展,半导体开关器件凭借其开关速度快㊁稳定性高等优点,在脉冲领域逐渐受到青睐[10-11]㊂采用MO S F E T,I G B T的全固态M a r x发生器可以产生电压幅值和脉宽均可调的高压脉冲,且重复频率更高(k H z*收稿日期:2019-01-07;修订日期:2019-02-12基金项目:国家自然科学基金青年基金项目(以上)㊁体积更小㊁寿命更长和可靠性更高㊂因此,采用半导体开关的中低等功率的全固态M a r x 发生器在工业领域的应用越来越广泛[12-13]㊂M a r x 发生器由多级电路构成,需要为半导体开关提供相互隔离的多路同步驱动信号,且具有较快的上升沿㊂本文设计的M a r x 发生器由52级电路组成,每级电路由I G B T 开关管㊁快恢复二极管和电容器构成㊂使用多路输出磁环变压器为I G B T 提供同步驱动信号,并且可以实现驱动信号的高压隔离㊂该电源可以在突发模式下,工作在百千赫兹的高频状态,输出脉冲频率和个数均可调的脉冲系列㊂1 脉冲发生器的设计1.1 主电路主电路的原理如图1所示㊂每级均采用I n f i n e o n 公司的额定电压1200V ㊁额定电流100A 的I GW 60T 120作为主开关,二极管D i (D 1-D 52)采用I X Y S 公司耐压为1.2k V 的D S E P 12-12A ,直流充电源V D C 可提供高达1k V 的可调直流电压㊂其工作原理如下:并联充电阶段中S c i 开关管同步触发导通,发生器每级电容迅速充电,电容的充电时间常数为τ=R c C (R c 为线路等效电阻),在程序设定上两次放电间隔内S c i 开关管均为导通,以满足电容充电时间T >5τ;串联放电阶段充电管S c i 处于关断状态,放电管S d i 同步触发导通Ma r x 发生器对负载放电,由于充电管S c i 处于关断状态,则可以隔离高压输出脉冲对直流充电源的影响㊂F i g .1 E q u i v a l e n t s c h e m a t i c o f a l l s o l i d s t a t eh i g h v o l t a g e r e c t a n g u l a r p u l s e d p o w e r s u p p l y图1全固态高压方波脉冲发生器等效电路图F i g .2 D i s c h a r g i n g l o o p fo r t r u n c a t i o n p r o c e s s 图2 截尾过程放电通路实际电路中,由于电路中存在杂散电感电容,它们的存在对脉冲的上升沿和下降沿起着一定的阻碍作用,当M a r x 级数和整个电路回路很长的情况下,电路内部杂散电感对负载上脉冲的下降沿快慢起着至关重要的作用㊂当负载呈现容性时,其下降沿高达数十微秒㊂图2是M a r x 电路对负载的放电脉冲结束后的截尾通路㊂在放电主开关管S d n 关断后,为了加快下降沿,快速触发导通充电管S c i ,为负载上的杂散电容提供快速泄放通路,其存储的电荷经红色箭头回路进行截尾,从而获得快速下降沿,输出方波脉冲㊂1.2驱动电路F i g .3 S c h e m a t i c d i a g r a mo f c o n t r o l s ys t e m 图3 控制系统框图如图3所示,F P G A 输出触发脉冲信号控制M a r x 电路中主开关管的导通和关断[14],触发信号的脉冲宽度㊁重复频率以及截尾信号死区根据程序设定均为连续可调,通过控制触发信号来控制整个M a r x 电路的脉冲输出㊂触发信号经光耦隔离传输到I G B T 的驱动电路㊂为了获得百纳秒脉宽的高压脉冲,驱动电路和信号必须满足如下条件:(1)各级主电路上I G B T 导通和关断必须同步,所有发生器上I G B T 开关管驱动信号时序需要一致㊂(2)各级之间开关管的驱动电路必须互相隔离,因为在电路工作时每级发生器所处电位不同,故需要将驱动电路与主电路隔离开㊂(3)为了获得百纳秒脉宽的高压脉冲,驱动信号的上升时间和下降时间必须足够短,且驱动电流足够大㊂ 综上所述条件,本设计驱动部分采用串心变压器结构,利用同轴线作为驱动变压器的原边绕组㊂原边采用1匝带屏蔽层的高压同轴线,外层接地起屏蔽干扰作用,内导体用作驱动信号传输;副边为多匝外表皮绝缘导线绕制而成㊂驱动电路如图4所示,驱动信号时序如图5所示㊂其工作过程如下:(1)开通信号来临时,信号沿绿色实强激光与粒子束线,开关管S 1-2导通,Q 1门极等效电容沿黄色实线充电,主开关管I G B T 导通;(2)处于死区时间段内时,开关管等效电容没有放电回路,一直维持导通状态;(3)关断信号来临时,信号沿蓝色实线,开关管S 1-1导通㊂Q 1门极等效电容沿红色实线放电,并且反向充电至负压,以保证可靠关断;(4)反向充电维持负压,一直到下次开通信号到来,此时开关管门极保持负电压,处于可靠关断状态㊂F i g.4 S c h e m a t i c o f d r i v e c i r c u i t f o r I G B T 图4开关管驱动电路原理图F i g .5 D i a g r a mo f t i m e s e q u e n c e f o r c o n t r o l s i gn a l s 图5 控制信号时序图该驱动方案中,还创新性地加入了突发模式驱动㊂在突发模式中,只给充电开关管提供周期性的开通信号,使各级电容能够快速地并联充电,给放电管提供周期性的关断信号,在门极施加负电压驱动信号确保其处于可靠关断状态㊂只有按下触发按钮时,才停止充电,放电管导通,输出设定个数的突发脉冲㊂在这种模式下,由于不触发时主电路只充电不放电,不会输出高压脉冲,因此可以直接用万用表测量各级电容上的充电电压,以检测各级充电过程是否正常,快速排除故障㊂同时在电路调试过程中单脉冲输出功能也更加安全㊂2 实验结果分析实验中对设计的脉冲发生器进行了空载实验,当输入电压不同时,输出脉冲电压的幅值随着输入电压的变化而变化,其值为52U i n ㊂ 当输入电压U i n 为820V 时,其最大峰值电压幅值可高达40k V ,且上升沿㊁下降沿时间均低于100n s ,实验中输出电压连续可调,52级M a r x 发生器的输出不同电压幅值的脉冲波形如图6所示㊂图7为不同脉宽时的输出电压波形,图中输出电压幅值为30k V 时,输出电压脉宽为5μs 到200μs ,实际最大脉宽可以达到1m s 以上㊂F i g .6 O u t p u t p u l s e sw i t ha d j u s t a b l e a m pl i t u d e s 图6输出电压幅值可调F i g .7 O u t p u t p u l s e sw i t ha d ju s t a b l ew i d t h 图7输出电压脉宽可调图8所示为突发模式下测得的门极电压波形,黑色为充电管驱动电压,红色为放电管驱动电压㊂此时频率为200k H z ,占空比为50%,连续输出5个高压脉冲㊂在非放电期间,周期性地给充电管提供开通信号,使其维持在导通状态,同时给放电管持续提供周期性关断信号,使其维持在关断状态㊂由图8可以看出,放电前后充电管门极电压一直在近9V 以上的正电压,充电管持续开通给电容进行充电;非放电期间放电管门极电压维持在-6V 以下,确保放电管可靠关断㊂而放电时充电管和放电管交替开通和关断,放电管连续导通输出5个高压脉冲,且在脉冲之间有短时间充电以补充电容的降落㊂图所示为突发模式下输出个脉冲电压波形,频率为逐步饶俊峰等:全固态高重频高压脉冲电源降低,是因为充电时间太短,无法及时补充各级电容所释放的电荷,导致其幅值按照R C指数衰减㊂若需保持幅值不变,增大每级的电容量并在放电脉冲期间加入充电过程即可实现㊂F i g.8 W a v e f o r m s o f g a t e v o l t a g e o f IG B T s i nb u r s tm o d e图8突发模式下I G B T门极电压波形F i g.9 W a v e f o r m s o f f i v e p u l s e s i nb u r s tm o d e 图9突发模式下输出5个脉冲电压波形F i g.10 P h o t oo f p u l s e d p o w e r s u p p l y图10脉冲电源实物图图10所示为40k V整个脉冲电源的实物图㊂体积非常小巧,整个机箱的外部长度为460mm,宽度为507mm,高度为250mm,总体积低于0.06m3㊂3结论本文采用半桥结构的固态电路设计了一台高重频方波高压脉冲电源,采用的串心磁环同步驱动方案,既保证了可靠的同步驱动,还提供了负电压偏置,大大提高了电源的电磁兼容性能㊂所设计的突发模式不仅可以使电源能够短时间内输出脉冲个数可调的高频脉冲,还便于电路调试和故障测试㊂实验结果表明,该脉冲电源不仅能输出电压幅值㊁脉宽和频率都连续可调的方波脉冲,且结构紧凑㊁性能稳定㊂可以用于介质阻挡放电和脉冲电场杀菌等应用研究㊂参考文献:[1] K r i s h n a s w a m y P,K u t h iA,V e r n i e rPT,e t a l.C o m p a c t s u b n a n o s e c o n d p u l s e g e n e r n a t o r u s i n g a v a l a n c h e t r a n s i s t o r s f o r c e l l e l e c t r o p e r t u r-b a t i o n s t u d i e s[J].I E E ET r a n sD i e l ec t r i c s a n dE l e c t r i c a l I n s u l a t i o n,2007,14(4):1422-1428.[2]李黎,彭明洋,腾云,等.大气压重频纳秒脉冲放电对尼龙纤维的表面改性[J].高电压技术,2016,42(3):753-761.(L iL i,P e n gM i n g y a n g,T e n g Y u n,e t a l.S u r f a c em o d i f i c a t i o no fn y l o nf i b e rb y a t m o s p h e r i c p r e s s u r ea n dr e p e a t e dn a n o s e c o n d p u l s ed i s c h a r g e.H i g h V o l t a g eE n g i n e e r i n g,2016,42(3):753-761)[3] L o w k e J J.P l a s m a p r e d i c t i o n s:p a s t,p r e s e n t a n d f u t u r e[J].P l a s m aS o u r c e s S c i e n c e&T e c h n o l o g y,2013,22(2):23002-23015.[4] K a t j aF,H a r t m u tS,T h o m a sV W,e ta l.H i g hr a t ee t c h i n g o f p o l y m e r sb y m e a n so fa na t m o s p h e r i c p r e s s u r e p l a s m a j e t[J].P l a s m aP r o c e s s e s&P o l y m e r s,2011,8(1):51-58.[5]章程,邵涛,于洋,等.纳秒脉冲介质阻挡放电特性及其聚合物材料表面改性[J].电工技术学报,2010,25(5):31-37.(Z h a n g C h e n g,S h a o T a o,Y u Y a n g,e ta l.N a n o s e c o n d p u l s ed i e l e c t r i cb a r r i e rd i s c h a r g ec h a r a c t e r i s t i c sa n ds u r f a c e m o d i f i c a t i o no f p o l y m e r m a t e r i a l s.T r a n s a c t i o n s o fC h i n aE l e c t r o t e c h n i c a l S o c i e t y,2010,25(5):31-37)[6] W e i LS,Y u a nDK,Z h a n g YF,e t a l.E x p e r i m e n t a l a n d t h e o r e t i c a l s t u d y o f o z e n e g e n e r a t i o n i n p u l s e d p o s i t i v e d i e l e c t r i c b a r r i e r d i s c h a r g e[J].V a c u u m,2014,104(2):61-64.[7]曹鹤飞,原青云,刘浩,等.天器背面接地介质材料等离子体充电研究[J].强激光与粒子束,2015,27:103204.(C a o H e f e i,Y u a nQ i n g y u n,L i uH a o,e t a l.R e s e a r c ho ns u r f a c e c h a r g i n g o fb a c k g r o u n d e dd i e l e c t r i cm a t e r i a l o f s p a c e c r a f t.H i g hP o w e rL a s e r a n dP a r t i c l eB e a m s,2015,27:103204)[8] R e d o n d oL M,S i l v a JF.R e p e t i t i v e h i g h-v o l t a g e s o l i d-s t a t eM a r xm o d u l a t o r d e s i g n f o r v a r i o u s l o a d c o n d i t i o n s[J].I E E ET r a n s P l a s m aS c i-e n c e,2009,37(8):1632-1637.[9] L i uK e f u,Q i u J i a n,W uY i f a n,e t a l.A n a l l s o l i d-s t a t e p u l s e d p o w e r g e n e r a t o r b a s e d o nM a r x g e n e r a t o r[C]//P r o c o f16t h I E E EI n t P u l s e dP o w e rC o n f.2007:720-723.[10]江伟华.基于固态器件的高重频脉冲功率技术[J].强激光与粒子束,2010,22(3):561-564.(J i a n g W e i h u a.H i g h r e p e t i t i o n-r a t e p u l s e d强激光与粒子束饶俊峰等:全固态高重频高压脉冲电源p o w e r g e n e r a t i o nu s i n g s o l i d-s t a t e s w i t c h e s.H i g hP o w e rL a s e r a n dP a r t i c l eB e a m s,2010,22(3):561-564)[11]任亚东,李世平,颜骥.半导体脉冲功率开关的最新进展[J].强激光与粒子束,2012,24(3):771-775.(R e nY a d o n g,L i S h i p i n g,Y a nJ i.R e c e n t d e v e l o p m e n t s o f s e m i c o n d u c t o r p u l s e d p o w e r s w i t c h.H i g hP o w e rL a s e r a n dP a r t i c l eB e a m s,2012,24(3):771-775)[12] R u k i nSN.H i g h-p o w e r n a n o s e c o n d p u l s e g e n e r a t o r s b a s e d o n s e m i c o n d u c t o r o p e n i n g s w i t c h e s[J].I n s t r u mE x p T e c h,1999,42:439-467.[13] Y o k o oT,S a i k i K.R e p e t i t i v e p u l s e d h i g h-v o l t a g e g e n e r a t o r u s i n g s e m i c o n d u c t o r o p e n i n g s w i t c h f o r a t m o s p h e r i c d i s c h a r g e[J].I E E ET r a n sP l a s m aS c i e n c e,2008,36(5):2638-2643.[14]姚陈果,章锡明.基于现场可编程门阵列的全固态高压n s脉冲发生器[J].高电压技术,2012,38(4):929-934.(Y a oC h e n g u o,Z h a n gX i m i n g.A l l-s o l i d-s t a t eh i g h-v o l t a g e n a n o s e c o n d p u l s e g e n e r a t o r b a s e d o n f i e l d p r o g r a mm a b l e g a t e a r r a y.H i g hV o l t a g eE n g i n e e r i n g,2012, 38(4):929-934)。
