高压大功率脉冲电源的设计

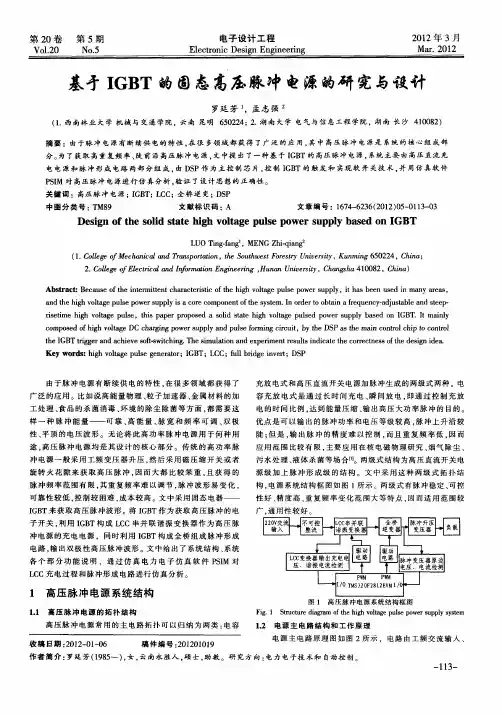

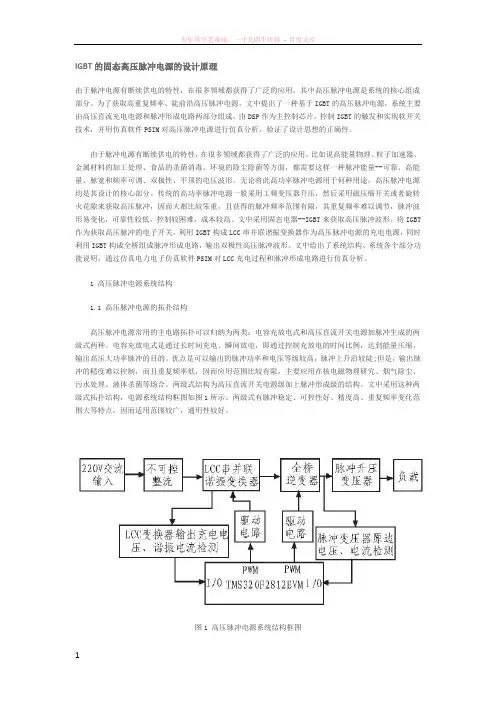

IGBT的固态高压脉冲电源的设计原理由于脉冲电源有断续供电的特性，在很多领域都获得了广泛的应用，其中高压脉冲电源是系统的核心组成部分。

为了获取高重复频率、陡前沿高压脉冲电源，文中提出了一种基于IGBT的高压脉冲电源，系统主要由高压直流充电电源和脉冲形成电路两部分组成，由DSP作为主控制芯片，控制IGBT的触发和实现软开关技术，并用仿真软件PSIM对高压脉冲电源进行仿真分析，验证了设计思想的正确性。

由于脉冲电源有断续供电的特性，在很多领域都获得了广泛的应用。

比如说高能量物理、粒子加速器、金属材料的加工处理、食品的杀菌消毒、环境的除尘除菌等方面，都需要这样一种脉冲能量--可靠、高能量、脉宽和频率可调、双极性、平顶的电压波形。

无论将此高功率脉冲电源用于何种用途，高压脉冲电源均是其设计的核心部分。

传统的高功率脉冲电源一般采用工频变压器升压，然后采用磁压缩开关或者旋转火花隙来获取高压脉冲，因而大都比较笨重，且获得的脉冲频率范围有限，其重复频率难以调节，脉冲波形易变化，可靠性较低，控制较困难，成本较高。

文中采用固态电器--IGBT来获取高压脉冲波形。

将IGBT 作为获取高压脉冲的电子开关，利用IGBT构成LCC串并联谐振变换器作为高压脉冲电源的充电电源，同时利用IGBT构成全桥组成脉冲形成电路，输出双极性高压脉冲波形。

文中给出了系统结构、系统各个部分功能说明，通过仿真电力电子仿真软件PSIM对LCC充电过程和脉冲形成电路进行仿真分析。

1 高压脉冲电源系统结构1.1 高压脉冲电源的拓扑结构高压脉冲电源常用的主电路拓扑可以归纳为两类：电容充放电式和高压直流开关电源加脉冲生成的两级式两种。

电容充放电式是通过长时间充电、瞬间放电，即通过控制充放电的时间比例，达到能量压缩、输出高压大功率脉冲的目的。

优点是可以输出的脉冲功率和电压等级较高，脉冲上升沿较陡;但是，输出脉冲的精度难以控制，而且重复频率低，因而应用范围比较有限，主要应用在核电磁物理研究、烟气除尘、污水处理、液体杀菌等场合。

在水污染处理领域中，低温等离子体放电是一种新型的高级氧化技术，电解水产生的•OH 、HO 2•、•O 等活性氧化物质可以无选择性地降解水中有机污染物，放电产生的紫外线、冲击波和局部高温也有利于污染物降解，此外低温等离子体技术还具有效率高、无二次污染和无须添加化学物质等优点[1-2]。

作为供电单元，脉冲电源要求脉冲幅值可调、脉冲宽度可调和脉冲频率可调等功能。

基于此，本文提出了叠加型高压重频微秒脉冲电源。

该电源是利用每级低压脉冲输出模块叠加的方式形成高压脉冲。

本文设计的高压重频微秒脉冲电源优势在于每级脉冲输出模块的电压等级为2000V ，降低了脉冲电源所需半导体器件的耐压等级。

脉冲电源主电路集成在PCB 板上，利用PCB 板走线，可避免飞线和铜排的应用，降低电磁干扰对整个脉冲电源系统的影响[3]。

Buck 调压电路用来调节全桥逆变电路的输入电压，从而调节输出脉冲的电压幅值。

通过人机交互界面，可以设置屏幕中脉冲幅值、脉冲频率和脉冲宽度等参数，得到想要的脉冲波形。

1 电源系统设计1.1 电源系统框图高压重频微秒脉动电源系统框图如图1所示，系统包括三相不控整流电路，主要作用是做AC-DC 变换，将三相交流电整流成直流电。

Buck 调压电路的主要作用是做DC-DC 变换，通过调节Buck 电路开关管的占空比来改变Buck 电路的输出电压幅值，从而调节输出脉冲电压幅值。

全桥逆变电路的主要作用是做DC-AC 变换，将直流电转换为正负级脉冲，再通过升压变压器得到想要的脉冲幅值。

可以通过改变逆变电路开关管驱动脉冲的频率和占空比，改变输出脉冲的频率和脉宽。

输出电路通过整流电路将负半轴的脉冲翻到正半轴上得到脉冲输出。

在人机交互界面，可以通过设置界面中输出脉冲幅值、脉冲宽度和脉冲频率等参数得到想要的输出脉冲波形，还有驱动电路、控制电路以及保护电路等。

1.2 主电路原理叠加型高压重频脉冲电源设计指标如下：三相输入线电压380VAC ±10%。

脉冲变压器升压高压脉冲电源的设计首先确定输入电压和输出电压。

根据实际需求和应用场景，确定输入电压和输出电压的范围。

输入电压可以是低电压稳定的直流或交流电源，输出电压则是需要升压的高电压脉冲。

其次考虑功率和效率。

功率是指电源能够输出的电流和电压的乘积，而效率则是输出功率与输入功率之间的比值。

通过合理的设计和选型，可以提高脉冲变压器的功率和效率，以满足实际需求。

接下来需要考虑保护措施。

高压脉冲电源在使用过程中需要特别注意安全问题。

设计中应该考虑过流、过压、短路等故障保护电路，并采取防护措施防止对人和设备造成伤害。

在设计脉冲变压器时，可以采用以下步骤：1.确定输入电压和输出电压范围，根据实际需求选取合适的变压器。

2.选择合适的电源转换器。

根据输入电压和输出电压的差异，选择合适的电源转换器，如DC-DC转换器或AC-DC转换器。

3.计算变压比。

根据输入电压和输出电压的范围，计算变压比。

变压器的变比可以通过变压器的线圈匝数比例来实现。

4.设计变压器。

根据变压比和功率需求，设计变压器的线圈匝数和磁芯尺寸。

5.调整参数。

根据实际测量和测试结果，调整变压器的参数以达到预期的输出电压。

6.添加保护电路。

设计过流、过压、短路等故障保护电路，保证电源的安全可靠性。

7.进行实验和测试。

在设计完成后，进行实验和测试，验证设计的性能和稳定性。

8.进行优化。

根据实验和测试结果，调整设计参数，进一步优化脉冲变压器的性能。

总之，设计脉冲变压器升压高压脉冲电源需要充分考虑输入电压、输出电压、功率、效率、保护等因素，并根据实际需求进行合理的选型和设计。

通过合理的设计和优化，可以得到满足需求的高压脉冲电源。
