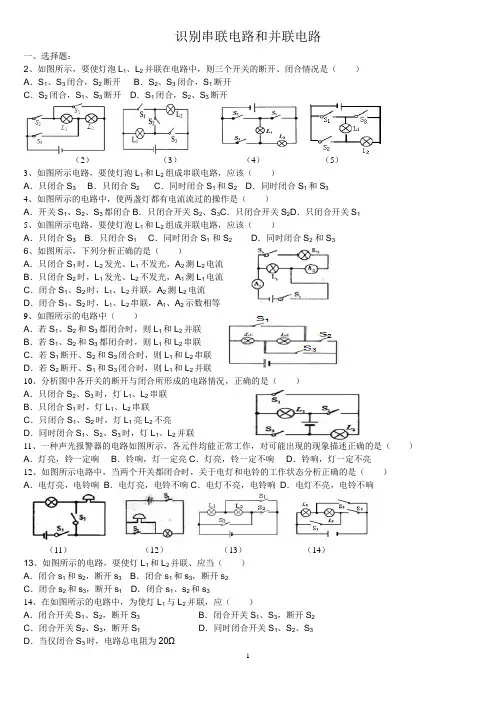

2017年识别、设计串联电路和并联电路

一、选择题:

1、如图所示,要使灯泡L1、L2并联在电路中,则三个开关的断开、闭合情况是()A.S1、S3闭合,S2断开B.S

2、S3闭合,S1断开

C.S2闭合,S1、S3断开D.S1闭合,S2、S3断开

2、

电路,要使灯泡L1和L2组成串联电路,应该()

A.只闭合S3 B.只闭合S2 C.同时闭合S1和S2 D.同时闭合S1和S3

3、如图所示的电路中,使两盏灯都有电流流过的操作是()

A.开关S1、S2、S3都闭合B.只闭合开关S2、S3C.只闭合开关S2D.只闭合开关S1 4、如图所示电路,要使灯泡L1和L2组成并联电路,应该()

A.只闭合S3 B.只闭合S1 C.同时闭合S1和S2D.同时闭合S2和S3

5、如图所示电路中,当两个开关都闭合时,关于电灯和电铃的工作状态分析正确的是()A.电灯亮,电铃响B.电灯亮,电铃不响C.电灯不亮,电铃响D.电灯不亮,电铃不响

6、如图所示的电路,耍使灯L1和L2并

联、应当()

A.闭合s1和s2,断开s3B.闭合s1和s3,断开s2

C.闭合s2和s3,断开s1D.闭合s1、s2和s3

7、如图所示的电路中,小灯泡L1和L2都标有“3V0.25A“字样,电源由2节1.5V的干电池组成.则下列说法中错误的是()

A.S闭合后,L1、L2并联,且都能发光

B.S闭合后,电路将发生短路

C.要想使L1、L2串联,可去掉导线b

D.若将导线M从接线柱B改接到A上,则两灯都能正常发光

8、分析图中各开关的断开与闭合所形成的电路情况,正确的是()

A.只闭合S2、S3时,灯L1、L2串联

B.只闭合S1时,灯L1、L2串联

C.只闭合S1、S2时,灯L1亮L2不亮

D.同时闭合S1、S2、S3时,灯L1、L2并联

9、列电路图中,开关S闭合后,两个电阻并联的是()

A B C D

10、对如图所示电路的分析,错误的是()

A.当断开S l、S2,闭合S3时,R1与R2为串联

B.当断开S3,闭合S1、S2时,R1与R2为并联

C.当断开S1,闭合S2、S3时,R1与R2为串联

D.只要同时闭合S l、S3,就会出现短路现象

11、如图所示的电路中,使两盏灯都有电流流过的操作是

()

A.开关S1、S2、S3都闭合B.只闭合开关S2、S3

C.只断开开关S2 D.只闭合开关S1

12、家用电吹风机的电路如图所示,其中电热丝通电后会发热,电动机

通电后会送风,拨动选择开关S时,下列说法正确的是()

A.接通1,2时电吹风出凉风B.接通1,2时电吹风出热风

C.接通2,3时电吹风出热风D.接通3,4时电吹风出凉风

13、如图所示的电路中,开关只控制灯L2的电路是()

A.B.C.D.14、教室里投影仪的光源是强光灯泡,发光时必须用风扇给予降温.在使用投影仪时,要求先启动带动风扇的电动机,再使灯泡发光;如果风扇不启动,灯泡就不能发光.如图所示的电路图中能符合要求的是()

A.B.C.D.

15、如图甲所示,家庭照明灯的一种按键开头上有一个指示灯,在实际使用中发现,当开关闭合时,只有照明灯发光;开关断开时,照明灯熄灭,指示灯会发出微弱的光,以便夜间显示开关的位置.据此开关的控制特性,能正确表示照明灯(L1)和指示灯(L2)连接方式的电路图是图中的()

A B C D

16、小汽车司机前仪表盘上大都有一个用来提醒司机车门是否关好的指示灯,若四个车门中任意一个车门(相当于开关)未关好,该指示灯会发光.在如图所示的电路中,你认为符合

要求的是:()

A B C D

17、汽车中有如图所示的电路.电路中上端带金属细杆的金属滑块M与J两侧金属弹簧相连并接入电路中,M与弹簧套在光滑绝缘的水平细杆上,汽车静止时,M上的金属细杆与红、绿灯下端的触头都不接触,当汽车向前启动时()

A.红、绿灯都亮B.红、绿灯都不亮

C.红灯亮,绿灯不亮D.红灯不亮,绿灯亮

18、为了生活方便,卧室里的同一个照明灯通常用两个开关控

制.一个安装在进门处,另一个在床头附近,操作任意一个开关

均可以开灯、关灯.下面四幅图是小明用电池作为电源设计的四

个电路模型,能满足要求的是()

A.B.C.D.

二、填空题

1、如图是简化了的电冰箱的电路图.图中M是压缩机的电动机,L

是电冰箱内部的照晚灯.当电冰箱接入电路后,关闭了电冰箱的门

时,开关S1与S2的状态是;当又打开正在工作的

电冰箱门时,开关S1与S2的状态是.

2、在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同

时停播的.它们的连接方式是联,原因是它们(选填“能”

或“不能”)独立工作.

3、二极管是电子电路的重要元件,它的电路符号为,当电流从它A端流入时,二极管的电阻很小,可视为二极管短路.当电流从它B端流入时,二极管的电

阻很大,可视为二极管断路.(1)如图灯L1、L2的连接方式是

(串联还是并联);(2)当开关S闭合后,L2 (亮或不亮).

4、小明家新安装了一台浴霸,供浴室照明和取暖使用,浴霸是由1个照

明灯和4个取暖灯组成的,照明灯和取暖灯可以单独使用,它们是联,

打开取暖灯一段时间后,浴室内空气的内能将(填“变大”“变小”或“不

变”),为了安全(填“能”或“不能”)用湿手触摸开关.

5、如图所示的电路,不允许同时闭合的开关是,若要L1与L2构成

并联电路,应闭合的开关是,若只闭合S1,则灯发光.

6、小宇打开家中的冰箱门,看到冰箱内的指示灯亮着,而压缩机并没有

工作,从而他判断出冰箱内的指示灯和压缩机是(填“串联”或“并联”)

的;当他打开冷冻室的门时,看以侧壁上有很多霜,这是水蒸气

(填物态变化的名称)形成的,当他拿起湿抹布去擦时,抹布却粘

在了侧壁上,这是因为抹布上的水(填物态变化

的名称)形成的.

7、如图所示,当开关闭合,其它开关断开时,L1、L2串联;

当开关闭合,其它开关断开时L1、L2并联.

8、双筒洗衣机分洗涤筒和脱水筒,分别由两个电动机来带动,这两个电

动机应该是联的.(填“串”或“并”)家庭电路中各用电器与插座都

是联的,

9、如图:要使灯L1、L2组成串联电路,则应闭合开关;要使灯L1、

L2组成并联电路,则应闭合开关.开关

不能同时闭合,原因是.

三、实验设计:

1、在学习电路的连接方式内容时,老师带了-个如图所示的教学示教板,外观上只能看到两个灯泡和一个开关,王亮同学感到好奇,乘老师不注意,将开关合上,结果看到两个小灯泡都发光,-时无法确定电路是串联还是并联,仔细观察发现有一处接头露在外面,以下两种方法操作现象结论方法是否可行

方法1 把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联

方法2 把接线头拧开使电线断开两灯熄灭两灯一定是串联

2、将右上图中的元件符号连成电路,要求:L1与L2并联,S1做L1开关,S作总开关

3用一节干电池、一个开关和一个小灯泡自制小台灯。接上电源时,开关虽未闭合,灯泡却已发光;若闭合开关,灯泡反而灭了;几秒后再次断开开关,小灯泡又亮了,但亮度减少了许多。请在右上方框中画出这个错误的电路图。

4.给你下列器材:一个电池组,一只小灯泡,一只开关,一只电铃和若干细导线,请你设计一自动放养奶牛的装置图。

要求:用细导线将牛群围住,合上开关后,当牛在圈内吃草时,小屋内灯亮而铃不响;当有牛碰断了圈住的细导线到圈外时,电铃便会响起来,放牛的人能及时发现。

5图中的开关叫做单刀双掷开关,当把闸刀向左边按下时,a 、b 两个接线柱是接通的,a 、c 之间是断开的;当把闸刀向右边按下时,a 、c 两个接线柱是接通的,a 、b 之间是断开的.现在请你用这个闸刀来控制红灯和绿灯,使闸刀向左边按下时绿灯亮红灯熄,向右边按下时红灯亮绿灯熄,画出导线连接图.

6. 图示的电路盒的面板上有红、绿灯各一个,拨动开关有S1、S2、S3.某学生为在不打开盒子的情况下研究盒内的电路结构,做了多次实验并记录如下表(“√”表示灯亮,“×”表示

7、某控制电路的一个封闭部件上,有三个接线柱A 、B 、C 和电灯、电铃各一只,如图所示,连接A 、C ,灯亮,铃不响;连接A 、B 铃响,灯不亮;连接B 、C 灯不亮,铃不响。请你根据上述情况画出这个部件的电路图。

8.实验室里有一个电池组,有两盏电灯和一只电铃,它各自直接接在该电池组上恰好正常工作,另有导线多根,开关两只。请按下列要求分别画出所需要的电路图。⑴按下一只开关S 1,一盏灯发光;按下开关S 2,电铃和另一盏灯均正常工作。⑵只按下一只开关S 1,灯与电铃均无电流,只按下开关S 2,电铃响,灯 一盏也不亮;同时按下S 1、S 2,电铃响,两盏灯均正常发光。

9、如图某同学在连接电路的实验中把两个不同规格的小灯泡连接在如图所示的电路中: 闭合开关S 时,小电灯L1、L2都不亮。用一段导线的两端接触a 、b 两点时,两灯都不亮;接触b 、c 两点时,两灯也不亮;接触c 、d 两点时,两灯都亮。对此,下列判断中正确的是 ( )

A .灯L2断路

B .灯L2短路

C .灯L1断路

D .开关S 断路

10、小敏在爷爷的卧室设计了一个如图的“聪明”电路,方便爷爷。“光控开关”在光弱(晚上)时自动闭合,光强(白天)时自动断开;“声控开关”在有声时自动闭合,两分钟后自动断开,表中开关使用情况,不符合电路设计工作要求的是( )
