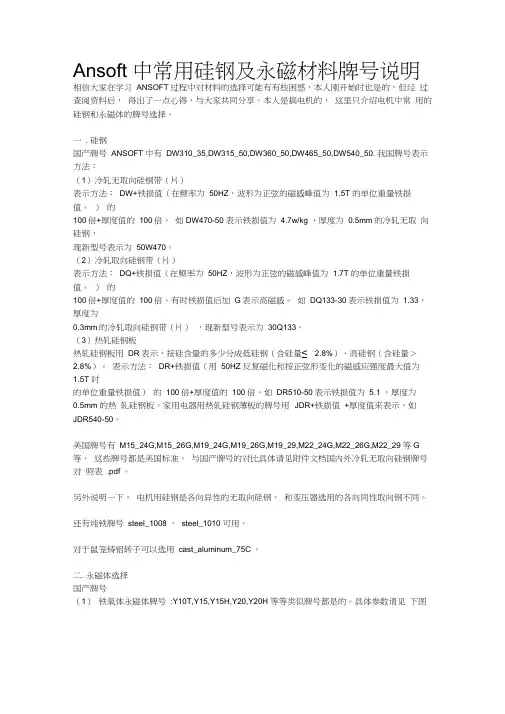

Ansoft 中常用硅钢及永磁材料牌号说明相信大家在学习ANSOFT过程中对材料的选择可能有有些困惑，本人刚开始时也是的，但经过查阅资料后，得出了一点心得，与大家共同分享。
本人是搞电机的，这里只介绍电机中常用的硅钢和永磁体的牌号选择。
一. 硅钢国产牌号ANSOFT中有DW310_35,DW315_50,DW360_50,DW465_50,DW540_50. 我国牌号表示方法：（1）冷轧无取向硅钢带（片）表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为 1.5T 的单位重量铁损值。
）的100倍+厚度值的100倍。
如DW470-50 表示铁损值为 4.7w/kg ，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。
（2）冷轧取向硅钢带（片）表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为 1.7T 的单位重量铁损值。
）的100倍+厚度值的100倍。
有时铁损值后加G表示高磁感。
如DQ133-30表示铁损值为 1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。
（3）热轧硅钢板热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤ 2.8%）、高硅钢（含硅量＞2.8%）。
表示方法：DR+铁损值（用50HZ 反复磁化和按正弦形变化的磁感应强度最大值为1.5T 时的单位重量铁损值）的100倍+厚度值的100倍。
如DR510-50表示铁损值为 5.1 ，厚度为0.5mm 的热轧硅钢板。
家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。
美国牌号有M15_24G,M15_26G,M19_24G,M19_26G,M19_29,M22_24G,M22_26G,M22_29等G 等，这些牌号都是美国标准。
与国产牌号的对比具体请见附件文档国内外冷轧无取向硅钢牌号对照表.pdf 。
另外说明一下，电机用硅钢是各向异性的无取向硅钢，和变压器选用的各向同性取向钢不同。
![Ansoft中常用的硅钢及永磁材料牌号说明书[整理]](https://imgs-1438308264.cos.ap-hongkong.myqcloud.com/bbf9674776232f60ddccda38376baf1ffc4fe3f6.webp)
Ansoft中常用硅钢及永磁材料牌号说明相信大家在学习ANSOFT过程中对材料的选择可能有有些困惑，本人刚开始时也是的，但经过查阅资料后，得出了一点心得，与大家共同分享。
本人是搞电机的，这里只介绍电机中常用的硅钢和永磁体的牌号选择。
一.硅钢国产牌号ANSOFT中有DW310_35,DW315_50,DW360_50,DW465_50,DW540_50.我国牌号表示方法：（1）冷轧无取向硅钢带（片）表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为 1.5T的单位重量铁损值。
）的100倍+厚度值的100倍。
如DW470-50 表示铁损值为 4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。
（2）冷轧取向硅钢带（片）表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为 1.7T的单位重量铁损值。
）的100倍+厚度值的100倍。
有时铁损值后加G表示高磁感。
如DQ133-30表示铁损值为 1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。
（3）热轧硅钢板热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤ 2.8%）、高硅钢（含硅量＞2.8%）。
表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值）的100倍+厚度值的100倍。
如DR510-50表示铁损值为 5.1，厚度为0.5mm 的热轧硅钢板。
家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。
美国牌号有M15_24G,M15_26G,M19_24G,M19_26G,M19_29,M22_24G,M22_26G,M22_29G等等，这些牌号都是美国标准。
与国产牌号的对比具体请见附件文档国内外冷轧无取向硅钢牌号对照表.pdf。
另外说明一下，电机用硅钢是各向异性的无取向硅钢，和变压器选用的各向同性取向钢不同。
我国及日本硅钢片牌号表示方法我国及日本硅钢片牌号表示方法--------------------------------------------------------------------------------1、中国牌号表示方法：（1）冷轧无取向硅钢带（片）表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。
）的100倍+厚度值的100倍。
如DW470-50 表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。
（2）冷轧取向硅钢带（片）表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.7T的单位重量铁损值。
）的100倍+厚度值的100倍。
有时铁损值后加G表示高磁感。
如DQ133-30表示铁损值为1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。
（3）热轧硅钢板热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤2.8%）、高硅钢（含硅量＞2.8%）。
表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值）的100倍+厚度值的100倍。
如DR510-50表示铁损值为5.1，厚度为0.5mm的热轧硅钢板。
家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。
2、日本牌号表示方法：（1）冷轧无取向硅钢带由公称厚度（扩大100倍的值）+代号A+铁损保证值（将频率50HZ，最大磁通密度为1.5T时的铁损值扩大100倍后的值）。
如50A470表示厚度为0.5mm，铁损保证值为≤4.7的冷轧无取向硅钢带。
（2）冷轧取向硅钢带由公称厚度（扩大100倍的值）+代号G：表示普通材料，P：表示高取向性材料+铁损保证值（将频率50HZ，最大磁通密度为1.7T时的铁损值扩大100倍后的值）。
如30G130表示厚度为0.3mm，铁损保证值为≤1.3的冷轧取向硅钢带。

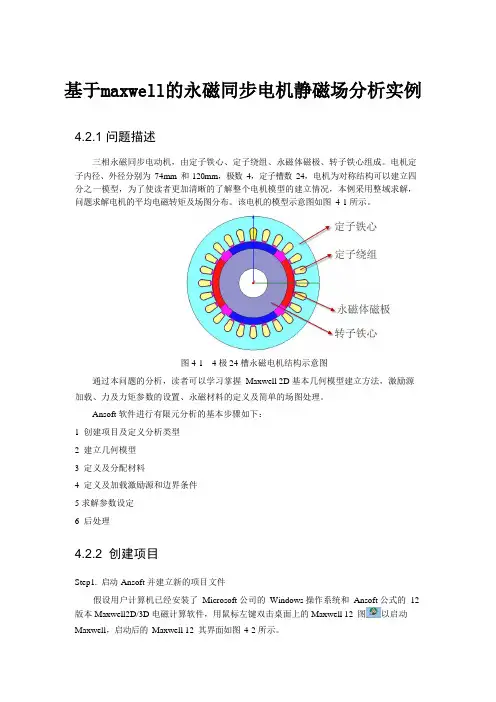

基于maxwell的永磁同步电机静磁场分析实例4.2.1 问题描述三相永磁同步电动机，由定子铁心、定子绕组、永磁体磁极、转子铁心组成。
电机定子内径、外径分别为74mm 和120mm，极数4，定子槽数24，电机为对称结构可以建立四分之一模型，为了使读者更加清晰的了解整个电机模型的建立情况，本例采用整域求解，问题求解电机的平均电磁转矩及场图分布。
该电机的模型示意图如图4-1 所示。
图4-1 4 极24 槽永磁电机结构示意图通过本问题的分析，读者可以学习掌握Maxwell 2D 基本几何模型建立方法，激励源加载、力及力矩参数的设置、永磁材料的定义及简单的场图处理。
Ansoft 软件进行有限元分析的基本步骤如下：1创建项目及定义分析类型2建立几何模型3定义及分配材料4定义及加载激励源和边界条件5求解参数设定6后处理4.2.2 创建项目Step1. 启动Ansoft 并建立新的项目文件假设用户计算机已经安装了Microsoft 公司的Windows 操作系统和Ansoft 公式的12 版本Maxwell2D/3D 电磁计算软件，用鼠标左键双击桌面上的Maxwell 12 图以启动Maxwell，启动后的Maxwell 12 其界面如图4-2 所示。
图4-2 Maxwell 12 启动初始界面执行File/New/命令，或者单击工具栏上按钮新建一个项目文件如图4-3 所示。
图4-3 添加新项目界面Step2. 重命名及保存项目文件在项目管理窗口中右键单击项目名称选择Rename 命令，输入PMSM-Magstatic 对项目文件进行重命名，如图4-4，单击工具栏上按钮保存此项目文件,在项目文件保存目录4中就会出现如PMSM-Magstatic.mxwl 项目文件，图4-5 所示。
图4-4 项目文件重命名界面图4-5 项目保存目录对话框Step3. 定义分析类型采用二维静磁场求解器对永磁同步电动机进行磁场分析，求解器选择步骤如下：执行Project/Insert Maxwell 2D Design 命令，或者单击工具栏上按钮建立maxwell2D 设计分析类型，如图4-6 所示。
