我国硅钢片牌号表示方法
（1）冷轧无取向硅钢带（片）表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。
）的 100倍+厚度值的100倍。
如DW470-50 表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。
（2）冷轧取向硅钢带（片）表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.7T的单位重量铁损值。
）的100倍+厚度值的100倍。
有时铁损值后加G表示高磁感。
如DQ133-30表示铁损值为1.33，厚度为 0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。
（3）热轧硅钢板热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤2.8%）、高硅钢（含硅量＞ 2.8%）。
表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值）的100倍+厚度值的100倍。
如DR510-50表示铁损值为5.1，厚度为0.5mm的热轧硅钢板。
家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。
1、中国牌号表示方法：(1)冷轧无取向硅钢带(片)表示方法：DW+铁损值(在频率为50HZ，波形为正弦的磁感峰值为1.5T 的单位重量铁损值。
)的100倍+厚度值的100倍。
如DW470-50表示铁损值为4.7w/kg，厚度为0.5mm 的冷轧无取向硅钢，现新型号表示为50W470。
(2)冷轧取向硅钢带(片)表示方法：DQ+铁损值(在频率为50HZ，波形为正弦的磁感峰值为1.7T的单位重量铁损值。
)的100倍+厚度值的100倍。
有时铁损值后加G表示高磁感。
如DQ133-30表示铁损值为1.33，厚度为0.3mm的冷轧取向硅钢带(片)，现新型号表示为30Q133。
(3)热轧硅钢板热轧硅钢板用DR表示，按硅含量的多少分成低硅钢(含硅量≤2.8%)、高硅钢(含硅量＞2.8%)。
表示方法：DR+铁损值(用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值)的100倍+厚度值的100倍。
如DR510-50表示铁损值为5.1，厚度为0.5mm的热轧硅钢板。
家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。
2、日本牌号表示方法：(1)冷轧无取向硅钢带由公称厚度(扩大100倍的值)+代号A+铁损保证值(将频率50HZ，最大磁通密度为1.5T时的铁损值扩大100倍后的值)。
如50A470表示厚度为0.5mm，铁损保证值为≤4.7的冷轧无取向硅钢带。
(2)冷轧取向硅钢带由公称厚度(扩大100倍的值)+代号G：表示普通材料，P：表示高取向性材料+铁损保证值(将频率50HZ，最大磁通密度为1.7T时的铁损值扩大100倍后的值)。
如30G130表示厚度为0.3mm，铁损保证值为≤1.3的冷轧取向硅钢带。
3、美国牌号有M15_24G,M15_26G,M19_24G,M19_26G,M19_29,M22_24G,M22_26G,M22_29G等等，这些牌号都是美国标准。
鞍钢硅钢片牌号鞍钢是中国著名的钢铁企业，也是世界上最大的钢铁生产企业之一。
鞍钢生产的硅钢片是一种重要的特种钢材，广泛应用于电力设备、变压器、发电机和电动机等电气设备中。
以下是关于鞍钢硅钢片常用牌号的介绍。
1. 23Q10523Q105是一种低能耗低损耗的硅钢片牌号，具有优异的磁导率和低剩磁。
该牌号适用于中速传动和大功率变压器。
2. 23R09523R095是一种低剩磁高饱和的硅钢片牌号，具有较高的电磁性能和良好的饱和磁感应强度。
该牌号适用于高频变压器和大功率电动机。
3. 23R08523R085是一种高磁导率的硅钢片牌号，具有较高的磁导率和低剩磁。
该牌号适用于高效率变压器和大功率电动机。
4. 23R07523R075是一种高磁饱和的硅钢片牌号，具有较高的饱和磁感应强度和低剩磁。
该牌号适用于高频变压器和高功率电动机。
5. 23Q08523Q085是一种低能耗低损耗的硅钢片牌号，具有较高的磁导率和低剩磁。
该牌号适用于高效率变压器和大功率电动机。
6. 27QG12027QG120是一种高磁导率高饱和的硅钢片牌号，具有较高的磁导率和较高的饱和磁感应强度。
该牌号适用于大功率变压器和高速电动机。
7. 27QG10027QG100是一种高磁饱和高饱和磁感应强度的硅钢片牌号，具有较高的饱和磁感应强度和良好的电磁性能。
该牌号适用于高速电动机和高功率变压器。
8. 27QG09527QG095是一种高饱和磁感应强度的硅钢片牌号，具有较高的磁导率和良好的电磁性能。
该牌号适用于高频变压器和高功率电动机。
以上是鞍钢硅钢片的常用牌号介绍。
这些硅钢片牌号不仅在中国国内得到广泛应用，也在国际市场上享有盛誉。
鞍钢凭借其先进的生产技术和良好的产品质量，不断满足客户需求，为电力行业的发展做出了重要贡献。
硅钢片牌号表
硅钢片牌号对照表
一、硅钢片类型
硅钢片是一种广泛应用于电机、发电机和变压器等电气设备中的重要材料。
根据制造工艺和用途的不同，硅钢片可分为以下几种类型：
1.热轧硅钢片
2.冷轧硅钢片
3.涂层硅钢片
4.无取向硅钢片
5.有取向硅钢片
二、材质
硅钢片的材质主要由铁和硅组成，其中硅含量越高，磁性能越好。
根据硅含量的不同，硅钢片可分为以下几种材质：
1.高硅钢片：硅含量在6.5%以上
2.中硅钢片：硅含量在
3.0%至6.5%之间
3.低硅钢片：硅含量在0.5%至3.0%之间
三、规格尺寸
硅钢片的规格尺寸通常是根据客户的具体需求进行定制的，不同牌号的硅钢片尺寸不同。
常用的规格尺寸包括：
1.厚度：0.3mm至0.5mm
2.宽度：180mm至800mm
3.长度：根据客户需求定制
四、性能指标
不同牌号的硅钢片性能指标不同，主要表现在磁性能、导磁率、矫顽力等方面。
具体性能指标可根据客户要求进行定制。
五、适用范围
硅钢片适用于制造各类电机、发电机、变压器等电气设备中的铁芯，可提高设备的效率和可靠性。
不同类型的硅钢片适用范围略有不同。

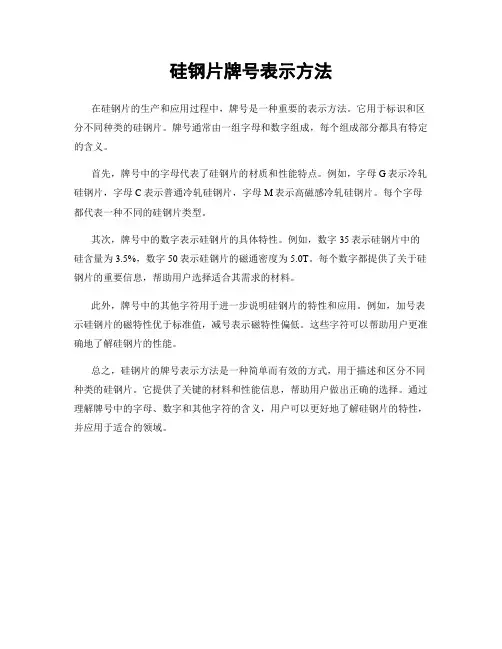

硅钢片牌号表示方法
在硅钢片的生产和应用过程中，牌号是一种重要的表示方法。
它用于标识和区分不同种类的硅钢片。
牌号通常由一组字母和数字组成，每个组成部分都具有特定的含义。
首先，牌号中的字母代表了硅钢片的材质和性能特点。
例如，字母G表示冷轧硅钢片，字母C表示普通冷轧硅钢片，字母M表示高磁感冷轧硅钢片。
每个字母都代表一种不同的硅钢片类型。
其次，牌号中的数字表示硅钢片的具体特性。
例如，数字35表示硅钢片中的硅含量为3.5%，数字50表示硅钢片的磁通密度为5.0T。
每个数字都提供了关于硅钢片的重要信息，帮助用户选择适合其需求的材料。
此外，牌号中的其他字符用于进一步说明硅钢片的特性和应用。
例如，加号表示硅钢片的磁特性优于标准值，减号表示磁特性偏低。
这些字符可以帮助用户更准确地了解硅钢片的性能。
总之，硅钢片的牌号表示方法是一种简单而有效的方式，用于描述和区分不同种类的硅钢片。
它提供了关键的材料和性能信息，帮助用户做出正确的选择。
通过理解牌号中的字母、数字和其他字符的含义，用户可以更好地了解硅钢片的特性，并应用于适合的领域。

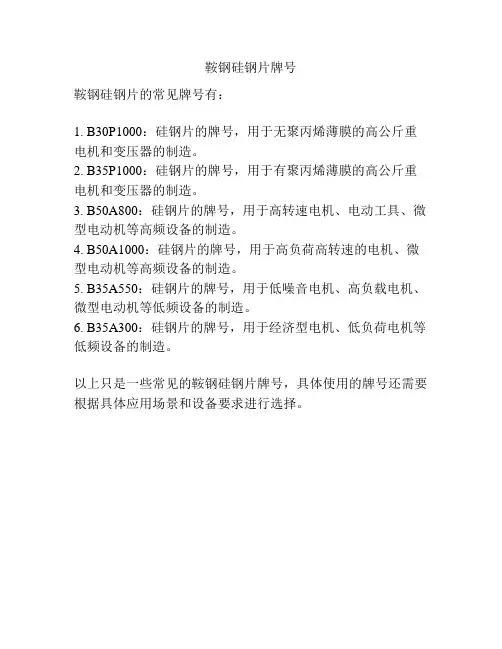

鞍钢硅钢片牌号
鞍钢硅钢片的常见牌号有：
1. B30P1000：硅钢片的牌号，用于无聚丙烯薄膜的高公斤重电机和变压器的制造。
2. B35P1000：硅钢片的牌号，用于有聚丙烯薄膜的高公斤重电机和变压器的制造。
3. B50A800：硅钢片的牌号，用于高转速电机、电动工具、微型电动机等高频设备的制造。
4. B50A1000：硅钢片的牌号，用于高负荷高转速的电机、微型电动机等高频设备的制造。
5. B35A550：硅钢片的牌号，用于低噪音电机、高负载电机、微型电动机等低频设备的制造。
6. B35A300：硅钢片的牌号，用于经济型电机、低负荷电机等低频设备的制造。
以上只是一些常见的鞍钢硅钢片牌号，具体使用的牌号还需要根据具体应用场景和设备要求进行选择。

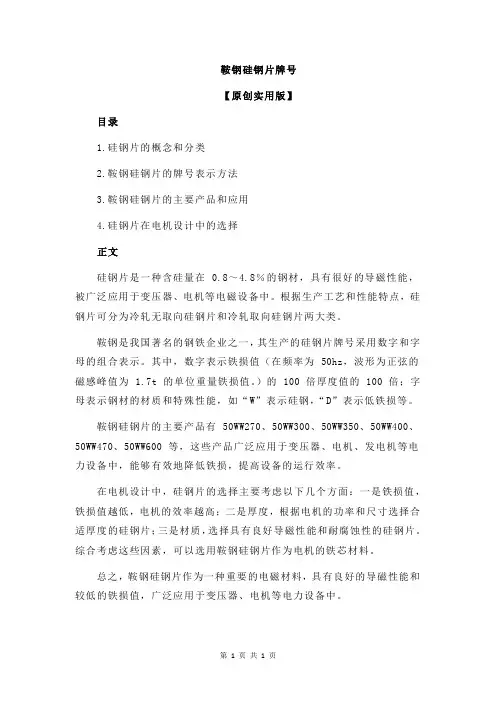

鞍钢硅钢片牌号
【原创实用版】
目录
1.硅钢片的概念和分类
2.鞍钢硅钢片的牌号表示方法
3.鞍钢硅钢片的主要产品和应用
4.硅钢片在电机设计中的选择
正文
硅钢片是一种含硅量在 0.8～4.8％的钢材，具有很好的导磁性能，被广泛应用于变压器、电机等电磁设备中。
根据生产工艺和性能特点，硅钢片可分为冷轧无取向硅钢片和冷轧取向硅钢片两大类。
鞍钢是我国著名的钢铁企业之一，其生产的硅钢片牌号采用数字和字母的组合表示。
其中，数字表示铁损值（在频率为 50hz，波形为正弦的磁感峰值为 1.7t 的单位重量铁损值。
）的 100 倍厚度值的 100 倍；字母表示钢材的材质和特殊性能，如“W”表示硅钢，“D”表示低铁损等。
鞍钢硅钢片的主要产品有 50WW270、50WW300、50WW350、50WW400、50WW470、50WW600 等，这些产品广泛应用于变压器、电机、发电机等电力设备中，能够有效地降低铁损，提高设备的运行效率。
在电机设计中，硅钢片的选择主要考虑以下几个方面：一是铁损值，铁损值越低，电机的效率越高；二是厚度，根据电机的功率和尺寸选择合适厚度的硅钢片；三是材质，选择具有良好导磁性能和耐腐蚀性的硅钢片。
综合考虑这些因素，可以选用鞍钢硅钢片作为电机的铁芯材料。
总之，鞍钢硅钢片作为一种重要的电磁材料，具有良好的导磁性能和较低的铁损值，广泛应用于变压器、电机等电力设备中。
第1页共1页。
电机硅钢片牌号
电机硅钢片是制造电动机、变压器和其他电力设备的重要材料。
它的牌号代表了其具有的特殊性能和用途。
目前，国内市场上常见的电机硅钢片牌号有35W230、35W250、35W270、35W300、50W310、50W350、50W400等。
其中，35W系列适用于制造低功率电机和变压器，50W系列适用于制造高功率电机和变压器。
此外，还有一些特殊用途的电机硅钢片牌号，例如23ZH100、23ZH105等用于制造大功率发电机和变压器，以及27QG120、27QG130等用于制造高频电感器和变压器。
选择合适的电机硅钢片牌号能够提高设备的效率和性能，降低能耗和噪音，因此在选材时需根据具体用途和要求进行选择。
- 1 -。
鞍钢硅钢片牌号
（原创版）
目录
1.硅钢片的概念和分类
2.鞍钢硅钢片的牌号表示方法
3.鞍钢硅钢片的主要产品和应用
4.硅钢片在电机设计中的选择
5.鞍钢硅钢片与武钢、宝钢硅钢片的对照
正文
硅钢片，又称硅钢，是一种含硅量在 0.8%~4.8% 的钢材。
由于硅具
有很强的磁导能力，使得硅钢片在通电线圈中产生较大的磁感应强度，从而可以缩小变压器的体积。
硅钢片主要分为冷轧无取向硅钢片和冷轧取向硅钢片两种。
鞍钢硅钢片的牌号表示方法是以阿拉伯数字表示铁损值，后面加上厚度值，再乘以 100。
例如，鞍钢的牌号 50WW270 表示铁损值为 4.7W/kg，厚度为 0.5mm 的冷轧无取向硅钢。
而冷轧取向硅钢片的表示方法则是在
牌号前加上“DQ”，如 DQ135-30 表示铁损值为 3.5W/kg，厚度为 0.3mm 的冷轧取向硅钢片。
鞍钢硅钢片的主要产品有 DQ135-30、DQ170-30、DQ210-30 等，广泛应用于变压器、电机、电磁炉等设备中。
在电机设计中，选择硅钢片时要
考虑铁损值、磁感强度、厚度等因素，以满足电机性能和效率的要求。
此外，鞍钢硅钢片与武钢、宝钢硅钢片在牌号表示上有所不同。
例如，武钢的牌号为 50WW270、50WW300 等，宝钢的牌号为 B50A270、B50A300 等。
不过，这些牌号只是表示方法不同，实际上它们对应的硅钢片性能和质量
是相似的。
总之，鞍钢硅钢片作为一种重要的磁性材料，在变压器、电机等领域具有广泛的应用。
矽钢片的好坏取决于矽钢片的材质和加工工艺，EI型矽钢片的加工工艺最重要。
它直接影响
变压器的质量，加工工艺中的冲压方法，退火方法最重要，同一材质的矽钢片冲压毛刺小的
与毛刺大的制作的变压器性能差7%，同一材质的矽钢片退后（氮气保护退火）与不退火的矽钢片制作的变压器性能相差7-10%
国内常用的H系列编号，是沿用70年代-90年代的日本新日铁的标号。
而现在正规厂家都按照新的标号标示。
旧标号新标号性能相当材料我知道的批发价格{退火片要贵1000-2000米/吨}
H12 50H270 50WW270 B50A270 21000元
H14 50H310 50WW310 B50A310 15800元
H18 50H470 50WW470，B50A470 14000元
H23 50H600 50WW600，B50A600 12600元
H30 50H700 50WW700，B50A700 11000元
H40 50H800 50WW800，B50A800 9600元
H50 50H1000 50WW1000， B50A1000 8500元
H60 50H1300 50WW1300，B50A1300 8000元
从工艺上说，Z系列均为冷轧有取向高含硅量，H系列一般是冷轧无取向中高含硅量，H型无取向性钢片也有0.35MM的薄片。
但是产量很少，一般用于要求较高的场合。
无取向硅钢片常用的有下列几种：
H50 H23 H18 H14 H12
比重 7.85 7.75 7.65 7.65 7.65
铁损P1.5/50HZ≤13 6.2 4.7 4.0 3.6
磁通密度B50≥ 1.69 1.66 1.64 1.61 1.6
按温升来说H18低于H23，H23低于H50
按空载电流则相反。
另外同一牌号有白片黑片之分，黑片{退火片}性能优于白片。
另外同一牌号铁芯尺寸不同性能也不同。
有取向硅钢带常用的牌号有
Z11 Z10
比重7.65 7.65
铁损P1.7/50 ≤ 1.66 1.51
磁通密度B10≥ 1.74 1.77
日本jfe(旧川崎):
35jn250 (0.35mm厚、铁损在2.18～2.26之间、磁感1.69以上)
50jn270 (0.50mm厚、铁损在2.38～2.42之间、磁感1.68以上)
50jn290 (0.50mm厚、铁损在2.46～2.51之间、磁感1.68以上)
50jn310 (0.50mm厚、铁损在2.50～2.54之间、磁感1.69以上)
日本新日铁:
50h270 (0.50mm厚、铁损在2.37～2.41之间、磁感1.68以上)
50h290 (0.50mm厚、铁损在2.46～2.50之间、磁感1.68以上)
50h310 (0.50mm厚、铁损在2.49～2.53之间、磁感1.69以上)
中国太钢:
50tw290 (0.50mm厚、铁损在2.54～2.60之间、磁感1.68以上)
50tw310 (0.50mm厚、铁损在2.64～2.69之间、磁感1.68以上)
50tw350 (0.50mm厚、铁损在2.70～2.76之间、磁感1.69以上)
中国牌号表示方法：
（1）冷轧无取向硅钢带（片）
表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。
）的100倍+厚度值的100倍。
如DW470-50 表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。
（2）冷轧取向硅钢带（片）
表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.7T的单位重量铁损值。
）的100倍+厚度值的100倍。
有时铁损值后加G表示高磁感。
如DQ133-30表示铁损值为1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。
（3）热轧硅钢板
热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤2.8%）、高硅钢（含硅量＞2.8%）。
表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T 时的单位重量铁损值）的100倍+厚度值的100倍。
如DR510-50表示铁损值为5.1，厚度为0.5mm的热轧硅钢板。
家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。
2、日本牌号表示方法：
（1）冷轧无取向硅钢带
由公称厚度（扩大100倍的值）+代号A+铁损保证值（将频率50HZ，最大磁通密度为1.5T时的铁损值扩大100倍后的值）。
如50A470表示厚度为0.5mm，铁损保证值为≤4.7的冷轧无取向硅钢带。
（2）冷轧取向硅钢带
由公称厚度（扩大100倍的值）+代号G：表示普通材料，P：表示高取向性材料+铁损保证值（将频率50HZ，最大磁通密度为1.7T时的铁损值扩大100倍后的值）。
如30G130表示厚度为0.3mm，铁损保证值为≤1.3的冷轧取向硅钢带。
