钢铁制品表面的化学发蓝处理

钢铁制品表面的化学发蓝处理
这是一个化学发蓝的处理方法，可以保护刀具表面不生锈，有兴趣的话，可以做一下试验：
用品：烧杯、铁片(铁钉或缝衣针)。

氢氧化钠、亚硝酸钠、硝酸钠、盐酸、肥皂、锭子油、铁粉、硫酸铜。

原理：钢铁制品容易发生锈蚀。

发蓝是用化学方法，把钢铁制品放在热的氧化性溶液中煮沸一定时间，使钢铁制品表面形成一层致密的、由磁性氧化铁组成的黑色和蓝黑色的氧化膜，这层氧化膜具有较强的抗腐蚀能力。

操作：
1.配制发蓝溶液先把30克氢氧化钠溶于30毫升水的烧杯中，再慢慢地加入9克亚硝酸钠和5克硝酸钠，使之
溶解，再加水到50毫升。

然后再入一些纯净的铁粉，并加热至沸，这时温度约可达到138～150℃。

2.钢铁制品表面的预处理把几枚缝衣针(或铁钉、铁片)表面上的油污、锈斑处理干净。

一般用10％的碱液
在80℃浸10分钟取出，用清水洗涤即可除油，然后再用盐酸除锈。

3.发蓝把缝衣针(或铁钉、铁片)浸入煮沸的发蓝液中约半小时取出后，在表面上即有一层蓝黑色的氧化膜。

4.后处理把经过发蓝处理的缝衣针(或铁钉、铁片)，浸入冷水中漂洗，再浸入热水中漂洗，以洗去表面沾有的发蓝液。

取出后，浸入3～5％的热肥皂水中(80～90℃)5分钟左右，然后再用冷水和热水分别冲洗一次，最后浸在105～110℃的锭子油处理5～10分钟，取出后放置10
分钟，使沾着的油液流净后再擦干表面即可。

经这样处理的钢铁制品表面呈蓝黑色而且均匀致密。

注意事项：
1.在发蓝处理前，钢铁制品的表面一定要洗净。

2.如要检验发蓝是否有防护作用，可把经发蓝处理过的制品浸入2％硫酸铜溶液中，在室温下浸半分钟后取出，观察表面是否有红色的铜析出，如没有铜析出，则发蓝有效。

所谓的烤蓝，根本不是热处理“烤”出来的，而就是这样的化学处理过程，包括兵工厂的烤蓝也是这样，所以这应该就是正规的烤蓝工艺了。

2、因为这是一个氧化的过程，所以这个配方对加入高铬的不锈钢作用不大，因为加入铬的目的本来就是防止氧化。

所以兵工厂的很多枪支也都有两种版本：烤蓝的和不锈钢的。

如果大家注意的话，可以看到不少精美的手枪或者礼仪兵用的枪都是明晃晃的不锈钢制品，那就不必做烤蓝处理了。

3、据说不锈钢也可以做烤蓝处理，但需要另外的配方，反应原理跟这个不一样，或许不是氧化，而只是生成一个色层而已。

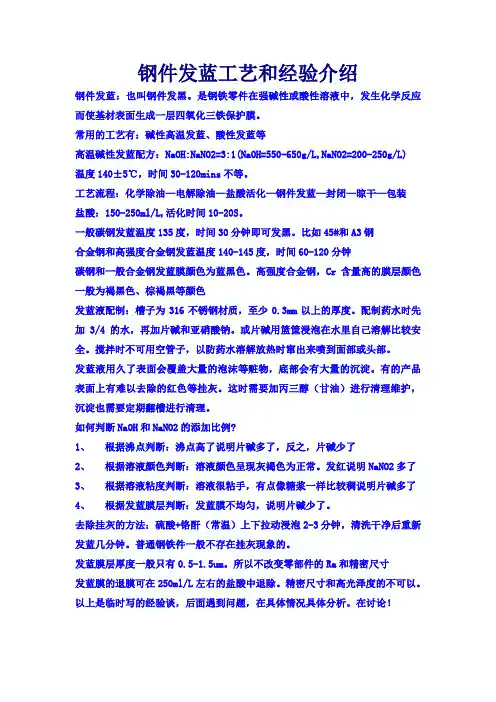

钢制件的表面发黑处理，也有被称之为发蓝的。

发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。

但常温发黑工艺对于低碳钢的效果不太好。

A3钢用碱性发黑好一些。

碱性发黑细分出来，又有一次发黑和两次发黑的区别。

发黑液的主要成分是氢氧化钠和亚硝酸钠。

发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。

实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。

发黑质量的好坏往往因这些工序而变化金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。

黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。

一、碱性氧化法“发蓝”药液
1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。

3．说明：
（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。

（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。

金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7 135-137 14310-30 0.5-0.7 135-140 150 30-50 <0.4 142-145 153-155 40-60合金钢142-145 153-155 60-90
（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。

一般使用半年后就应更换全部溶液。

（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。

然后,又用热水冲洗，吹于。

二、酸性氧化法“发蓝”药液
1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克
2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。

3．说明：
（1）金属器件先经洗净和干燥后才能进行“发蓝”处理。

（2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。

4.“发蓝”工作温度为100℃，处理时间为40～45分钟。

在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，磷酸含量控制在5～10克／升。

应注意定期分析药液磷酸的含量。

5.“发蓝”处理后金属器件的清洗方法同上。

你也可以自己作试验：
【原理】一般钢铁容易生锈，如果将钢铁零件的表面进行发蓝处理，就能大大增强抗蚀能力，延长使用寿命。

像武器、弹簧、钢丝等，就是常用这种方法来保护的。

铁在含有氧化剂和苛性钠的混合溶液中，一定温度下经一定时间后，反应生成亚铁酸钠(Na2FeO2)和铁酸钠(Na2Fe2O4)，亚铁酸钠与铁酸钠又相互作用生成四氧化三铁氧化膜。

其反应方程式为：
3Fe+NaNO2+5NaOH=3Na2FeO2+H2O+NH3↑
8Fe+3NaNO3+5NaOH+2H2O=4Na2Fe2O4+3NH3↑
Na2FeO2+Na2Fe2O4+2H2O=Fe3O4+4NaOH
这层氧化膜呈黑色或黑蓝色，它结构致密，具有较强的抗腐蚀能力。

【用品】铁片(或铁钉)、三脚架、石棉网、酒精灯、量筒、表面皿、烧杯、镊子、台天平、温度计、砂纸；氢氧化钠、碳酸钠、水玻璃、稀硫酸、硝酸钠、亚硝酸钠、重铬酸钾溶液、机油。

【操作】
(1)取10g氢氧化钠，4g碳酸钠，1g水玻璃，加水100mL，配成除油液；取50 g～60g氢氧化钠，10g硝酸钠，3g亚硝酸钠，加100mL水溶解配成发蓝液。

(2)将铁片用砂纸磨光，然后置于盛有20mL除油液的烧杯中，加热煮沸5 min～10min后，用镊子取出，再用水洗净。

(3)把表面去油污后的铁片浸入除锈液(15％稀硫酸)中加热(60℃～80℃)除锈，约2min后取出洗净。

(4)将除油除锈后的铁片，置于盛有20mL发蓝液的烧杯中，加热煮沸约20min后用镊子取出，用水冲洗、擦干，可见铁片上有一层黑蓝色或黑色的致密氧化膜。

(5)经氧化处理后的表面氧化膜，虽然较紧密，但仍有微小的松孔。

为了提高抗腐蚀能力，可将氧化处理后的铁片置于3％～5％的重铬酸钾溶液(90℃～95℃)中的约10min，使松孔填充或钝化，然后再置于热机油(105℃～110℃)中约5min，将松孔填满。

(6)将发蓝后的铁片浸在2％的硫酸铜溶液里，在室温下保持20s后取出，用水洗净表面，如果不出现红色接触点，即说明发蓝合格。

参考资料：/question/2579465.html?fr=qrl3
发黑是NaOH和NaNO2的水溶液氧化，发蓝是NaOH和NaNO2的熔溶液氧化，效果是不同的，但通常大家认为发黑就是发蓝，发蓝就是发黑，没办法。

八十年代枪支表面发黑工艺配方
以强氧化剂使钢材表面形成一层致密的金束氧化层，阻止钢材内部腐蚀，工艺配方如下：
一、除油污
1、配方：碳酸钠7%，氢氧化钠3%，磷酸钠3%，硅酸钠2%，水85%。

2、工艺：溶液加热至80-90摄氏度，浸泡30分钟左右。

二、酸洗
1、配方：10%-15%硫酸溶液
2、工艺：溶液加热至70-80摄氏度，浸泡30分钟左右。

三、发黑
1、配方：氢氧化钠33%，亚硝酸钠10%，磷酸钠2%，水55%。

2、工艺：溶液加热至130-145摄氏度，处理50-80分钟左右。

四、皂化
1、配方：肥皂水溶液（30-50g/L）
2、工艺：加热至80-100摄氏度，处理10分钟左右。

注意：每道工序后必须清洗处理物。

（转帖，感谢原作者，出处不详了）
A3钢是碳素结构钢，是GB700-79标准中规定的甲类钢，甲类钢是保证机械性能；乙类钢是保证化学成份。

GB700－79已经被GB700-88代替了，因此，已经没有A3钢这个概念了。

35K、45K我同意唐先生的意见。

是的A3这个牌号已经不用了，而在有许多场合，有许多人还这么叫，不过你可以用Q235来代这个，过去的A3，现在一般都会换成Q235的，这是GB700-88中的一种，这个系列中有Q175、Q195、Q215、Q235等等，35K（全称叫SWRCH35k）是日本版号的冷镦钢，不过这类材料已经在宝钢等企业国产化了，在国内比较普遍采用了，这两种钢跟我国的ML35和ML45接近，但在微合金上有些差别所以它要好用一些，尤其是热处理性能较稳定。
