下载文档原格式
钢材表面处理一、此章节参考的标准：《工业设备、管道防腐施工及验收规范》HGJ229—91本规范认真总结了冶金、石化、航天航空工业等部门的防腐蚀施工经验，适用于化工、石油化工、冶金、纺织等新建、扩建、改建的工程建设项目中,以钢、铸铁为基体的工业设备、管子及管件的防腐蚀衬里和防腐蚀涂料的施工及验收。
不适用于食品工业、核电工业。
二、表面处理前对基体的要求:（一）、设备、管道及配件表面处理前对基体的要求:1、钢制的设备、管子、管件的钢材表面，不得有伤痕、气孔、夹渣、重叠皮、严重腐蚀斑点；加工表面必须平整,表面局部凸凹不得超过2MM.2、铸铁、铸钢类的设备、管子、管件,不应有空洞、多孔质基体。
3、设备、管子、管件表面的锐角、棱角、毛边、铸造残留物，必须彻底打磨清理，表面应光滑平整,圆弧过渡。
4、设备接管不应伸出设备内表面。
设备盖、塔节、插入管应采用法兰连接。
5、铆接设备内的铆接缝应为平缝，铆钉应采用埋头铆钉，使设备内部无铆钉头突出。
6、在防腐蚀衬里的设备、管子、管件上，必要时应设置检漏孔，在适当位置上应设置排气孔。
7、基体经表面预处理后，应全面检查合格，办理工序交接手续，经过签证后方可进行防腐蚀施工.8、表面处理前对基体焊缝的要求：9、设备壳体焊接宜采用双面对焊焊接，焊缝要平整、无气孔、焊瘤和夹渣，焊缝高度不得大于2MM，要彻底清除焊接飞溅物,焊缝宜磨平或磨成圆弧过渡.如下图1：10、设备壳体焊缝必须采用连续焊,焊缝不得有裂缝或连续咬边情况，咬肉深度不应超过0.5MM。
11、设备转角和接管部位应保证焊接要求，焊缝应饱满，并应细致打磨成钝角，形成圆弧过渡，不得有毛刺和棱角.12、角焊缝的圆角部位，焊角高应为H≥5MM，一般凸出角应为R≥3MM，内角应为R≥10MM.如下图2、3、4。
13、在清理组对卡具时，严禁损伤基体母材。
施焊过程严禁在基体母材上引弧。
(二）、钢板、钢结构预制件表面处理前对基体的要求：1、在处理前，钢材表面必须清洁、干燥,对表面处理和涂层施工有一个合适的条件.2、钢材表面被油脂污染，可采用有机溶剂、热碱或乳化剂除去油脂。
涂装前钢材的表面处理4. 喷（抛）射除锈一、喷（抛）射除锈前后的表面处理1.除油脂和积垢当钢表面上有较多的油或油脂，在喷（抛）射除锈前，应除掉钢表面上可见的油，油脂和积垢。
2.涂装前受污染的处理喷(抛)射除锈后应在未受污染之前就进行涂装，若涂装前钢表面已受污染,应重新进行清理。
3.湿喷射的要求如果采用湿喷射,喷射后应用掺有足量缓蚀剂的水冲洗，可参照下述配方配制冲洗液，在清洗用水中加入0.05%（按重量计）的铬酸或铬酸钠或重铬酸钠或重铬酸钾。
冲洗后,若表面面上仍有残留物时还要用刷子做补充清理。
4.钢材缺陷的处理钢材本身的某些缺陷,如气泡、裂缝、夹渣和分层等往往在表面处理后才明显可见,喷（抛）射除锈后应按规定对这些缺陷做必要的修补。
二、喷(抛)射除锈方法1.敞开式干喷射用压缩空气通过喷嘴喷射清洁干燥的金属或非金属磨料。
2.封闭式循环喷射采用封闭式循环磨料系统，用压缩空气通过喷嘴啧射金属或非金属磨料。
3.封闭式循环抛射采用封闭式循环磨料系统,用离心式叶轮抛射金属磨料。
4.湿喷射用压缩空气通过喷嘴喷射掺水的非金属磨料。
水中应掺入足量缓蚀剂,如可配制成0.5%的Na2CO3或0.5%的Na2Cr2O7溶液掺入磨料。
三、喷（抛）射除锈用磨料喷（抛）射除锈用磨料应符合系列规定1.金属磨料常用的金属磨料有铸钢丸、铸铁丸、铸钢砂、铸铁砂和钢丝段,这些磨料在硬度、化学成分、拉度和显微结构上应符合下列规定。
（1）铸钢丸铸钢丸应符合《铸钢丸》（GB6484-86）的规定；（2）铸钢砂铸钢砂应符合《铸钢砂》(GB6485-86）的规定；（3）铸铁丸铸铁丸应符合《铸铁丸》(GB6486-86)的规定；（4）铸铁砂铸铁砂应符合《砂铁砂》（GB6487-86）的规定；（5）钢丝段钢丝段可参照SYJ4007-86附录一的规定。
表4及表5分别为国产铸钢砂、钢丸与美国MIL-S-815C钢砂尺寸对照表；表6为喷抛射除锈常用的磨料的类型及其用途。
镀锌的工艺
镀锌是一种将钢铁表面覆盖一层锌的表面处理工艺，其主要目的是增加钢铁的耐腐蚀性能。
一般的镀锌工艺分为热镀锌和电镀锌两种。
1. 热镀锌
热镀锌是将钢板浸入熔融的锌液中进行处理的一种工艺。
具体步骤如下：
（1）酸洗：将钢板浸泡在酸液中，去除表面的氧化物和锈。
（2）熔融浸渍：将酸洗后的钢板浸入熔融的锌液中，锌液的温度通常为450-480。
钢板在锌液中停留一段时间，使锌涂层与钢板表面形成化学反应，从而形成坚固的锌层。
（3）冷却：将镀好的钢板通过冷却锅降温。
2. 电镀锌
电镀锌是将钢板通过电化学反应，将锌电镀在钢板表面的工艺。
具体步骤如下：
（1）酸洗：将钢板浸泡在酸液中，去除表面的氧化物和锈。
（2）电解：将酸洗后的钢板放入电镀槽中，作为阴极，锌板作为阳极，在电解液中形成电流，在钢板表面形成一层锌层。
（3）冲洗和干燥：将镀好的钢板通过冲洗、去水、干燥等工序，处理成最终产品。
钢板磷化处理钢板磷化处理是一种常见的表面处理方法，用于提高钢板的耐腐蚀性能和涂层附着力。
本文将介绍钢板磷化处理的原理、工艺和应用。
一、磷化处理的原理钢板磷化处理是通过在钢板表面形成一层磷化物膜来改善钢板的性能。
磷化物膜主要由磷酸盐和金属磷化物组成，具有良好的耐腐蚀性和涂层附着力。
磷化处理的原理是在酸性磷酸盐溶液中，通过与钢板表面的金属离子反应，形成磷化物膜。
二、磷化处理的工艺1. 表面准备：在进行磷化处理之前，需要对钢板表面进行清洗和除油处理，以确保磷化液能够充分接触到钢板表面。
2. 磷化液配制：根据不同的磷化要求，可以选择不同的磷化液配方。
常用的磷化液包括酸性磷酸盐溶液和含有磷酸盐的有机溶液。
3. 磷化处理：将钢板浸泡在磷化液中，通过控制温度、浸泡时间和搅拌等条件，使磷酸盐与钢板表面的金属离子发生反应，形成磷化物膜。
4. 清洗和中和：磷化处理后，需要对钢板进行清洗和中和处理，以去除残留的磷酸盐和酸性物质，防止对后续工艺和涂层质量产生影响。
三、磷化处理的应用1. 防腐蚀：磷化处理后的钢板表面形成的磷化物膜具有良好的耐腐蚀性能，可以有效地防止钢板被氧化、腐蚀和锈蚀。
2. 涂层附着力：磷化处理可以增加钢板表面的粗糙度，提高涂层与钢板的附着力，使涂层更加牢固耐用。
3. 摩擦减少：磷化处理后的钢板表面形成的磷化物膜具有一定的润滑性，可以减少钢板之间的摩擦，提高机械设备的工作效率。
4. 装饰效果：磷化处理可以改变钢板表面的颜色和光泽，使其具有更好的装饰效果，广泛应用于家具、建筑和汽车等领域。
钢板磷化处理是一种重要的表面处理方法，通过形成磷化物膜来提高钢板的耐腐蚀性能和涂层附着力。
磷化处理的工艺需要严格控制各项参数，以确保处理效果的稳定性和一致性。
在实际应用中，磷化处理可以有效地提高钢板的性能，延长其使用寿命，并广泛应用于各个领域。
钢材的表面处理钢铁器件由于加工和贮运等过程而使表面存在铁锈、焊渣、油污、机械污物以及旧漆膜等残余物,为了提高涂层的防锈和防腐蚀能力,表面处理非常重要。
属于表面净化处理方法的有除油、除锈、除旧漆;属于化学处理方法的有磷化、钝化等。
1. 1除油去除金属工件表面的油污,可增强涂料的附着力。
根据油污情况,选用成本低、溶解力强、毒性小且不易燃的溶剂。
常用的有200号石油溶剂油、松节油、三氯乙烯、四氯乙烯、四氯化碳、二氯甲烷、三氯乙烷、三氟三氯乙烷等。
1. 2除锈彻底清除钢材表面的锈垢,以延长涂膜的使用寿命。
不同的钢铁器件表面有不同的除锈标准,它是按照除锈后钢材表面清洁度分级的。
除锈的方法主要有:(1)手工打磨除锈,能除去松动、翘起的氧化皮,疏松的锈及其他污物。
(2)机械除锈,借助于机械冲击力与摩擦作用,使制件表面除锈。
可以用来清除氧化皮、锈层、旧漆层及焊渣等。
其特点是操作简便,比手工除锈效率高。
常用的除锈设备有①钢板除锈机:制件在一对快速转动的金属丝滚筒间通过,靠丝刷与钢材表面的快速摩擦,除去制件板面的锈蚀层;②手提式钢板除锈机:由电动机通过软轴带动钢丝轮与钢材表面摩擦而除锈;③滚筒除锈机:靠滚筒转动使磨料与钢材表面相互冲击、摩擦而除锈。
现在还用喷砂除锈,并且是一种重要的除锈方式。
(3)化学除锈,通常称为酸洗,是以酸溶液促使钢材表面锈层发生化学变化并溶解在酸液中,而达到除锈目的。
常用浸渍、喷射、涂覆3种处理方式。
(4)除锈剂除锈,常用络合除锈剂,既可在酸性条件下进行,也可在碱性条件下进行,前者还适合于除油、磷化等综合表面处理。
钢的表面热处理表面热处理是指为改变工件表面的组织和性能,仅对工件表层进行的热处理工艺.1,表面淬火钢的表面淬火是将工件表面快速加热到淬火温度,迅速冷却,使工件表面得到一定深度的淬硬层,而心部仍保持未淬火状态的组织的热处理工艺.表面淬火的方法很多,目前广泛应用的有感应加热表面淬火,火焰加热表面淬火等.(1)感应淬火感应淬火是指利用感应电流通过工件所产生的热量,使工件表层,局部或整体加热并快速冷却的淬火.1)感应淬火频率的选用在生产中,根据对零件表面有效淬硬层深度的要求,选择合适的频率.①高频感应淬火常用频率为200～300KHz,淬硬层深度为0.5～2mm.主要用于要求淬硬层较薄的中,小模数齿轮和中,小尺寸轴类零件等.②中频感应淬火常用频率为2500～8000Hz,淬硬层深度为2～10mm.主要用于大,中模数齿轮和较大直径轴类零件.③工频感应淬火电流频率为50Hz,淬硬层深度为10～20mm.主要用于大直径零件(如轧辊,火车车轮等)的表面淬火和直径较大钢件的穿透加热.④超高频感应淬火电流频率一般为20～40KHz,它兼有高,中频加热的优点,淬硬层深度略高于高频,而且沿零件轮廓均匀分布.所以,它对用高,中频感应加热难以实现表面淬火的零件有着重要作用,适用于中小模数齿轮,花键轴,链轮等.2)感应淬火加热的特点与普通加热淬火相比,感应加热表面淬火有以下特点:①感应加热速度极快一般只需要几秒至几十秒时间就可以达到淬火温度.②工件表层获得极细小的马氏体组织,使工件表层具有比普通淬火稍高的硬度(高2～3HRC)和疲劳强度,且脆性较低.③工件表面质量好由于快速加热,工件表面不易氧化,脱碳,且淬火时工件变形小.④生产效率高便于实现机械化,自动化,淬硬层深度也易控制.上述特点使感应加热表面淬火得到广泛应用,但其工艺设备较贵,维修调整困难,不易处理形状复杂的零件.感应淬火最适宜的钢种是中碳钢(如40钢,45钢)和中碳合金钢(如40Cr钢,40MnB钢等),也可用于高碳工具钢,含合金元素较少的合金工具钢及铸铁等.一般表面淬火前应对工件正火或调质,以保证心部有良好的力学性能,并为表层加热作好组织准备.表面淬火后应进行低温回火,以降低淬火应力和脆性.(2)火焰淬火(见书)2,钢的化学热处理化学热处理是指将工件置于适当的活性介质中加热,保温,使一种或几种元素渗入其表层,以改变化学成分,组织和性能的热处理工艺.化学热处理的基本过程是:活性介质在一定温度下通过化学反应进行分解,形成渗入元素的活性原子;活性原子被工件表面吸收,即活性原子溶入铁的晶格形成固溶体或与钢中某种元素形成化合物;被吸收的活性原子由工件表面逐渐向内部扩散,形成一定深度的渗层.目前常用的化学热处理有:渗碳,渗氮,碳氮共渗等.(1)渗碳所谓渗碳是将工件放入渗碳气氛中,并在900～950℃的温度下加热,保温,以提高工件表层碳的质量分数并在其中形成一定的碳的质量分数梯度的化学热处理工艺.其目的是使工件表面具有高的硬度和耐磨性,而心部仍保持一定强度和较高的韧性.齿轮,活塞销等零件常采用渗碳处理.1)渗碳的方法渗碳所用介质称为渗碳剂,根据渗碳剂的不同,渗碳的方法分为固体渗碳,气体渗碳,真空渗碳和液体渗碳等.2) 渗碳用钢,渗碳后组织及热处理渗碳用钢为低碳钢和低碳合金钢,碳的质量分数一般为0.1%～0.25%.碳的质量分数提高,将降低工件心部的韧性.工件渗碳后其表层碳的质量分数通常为0.85%～1.05%范围.渗碳缓冷后,表层为过共析组织,与其相邻为共析组织,再向里为亚共析组织的过渡层,心部为原低碳钢组织.一般规定,从渗碳工件表面向内至碳的质量分数为规定值处(一般Wc=0.4%)的垂直距离为渗碳层深度.工件的渗碳层深度取决于工件尺寸和工作条件,一般为0.5～2.5mm.工件渗碳后必须进行适当的热处理,即淬火并低温回火,才能达到性能要求.渗碳件的热处理工艺有三种,如图3-35所示.①直接淬火法先将渗碳件自渗碳温度预冷至某一温度(一般为850～880℃),立即淬入水或油中,然后再进行低温回火.预冷是为了减少淬火应力和变形.直接淬火法操作简便,不需重新加热,生产率高,成本低,脱碳倾向小.但由于渗碳温度高,奥氏体晶粒易长大,淬火后马氏体粗大,残留奥氏体也较多,所以工件耐磨性较低,变形较大.此法适用于本质细晶粒钢或受力不大,耐磨性要求不高的零件.②一次淬火法工件渗碳后出炉缓冷,然后再重新加热进行淬火,低温回火.由于工件在重新加热时奥氏体晶粒得到细化,因而可提高钢的力学性能.此法应用比较广泛.③二次淬火法第一次淬火是为了改善心部组织和消除表面网状二次渗碳体,加热温度为Ac3以上30～50℃.第二次淬火是为细化工件表层组织,获得细马氏体和均匀分布的粒状二次渗碳体,( a)直接淬火(b) 一次淬火( c)二次淬火图3-35 渗碳体常用的热处理方法加热温度为Ac1以上30～50℃.二次淬火法工艺复杂,生产周期长,成本高,变形大,只适用于表面耐磨性和心部韧性要求高的零件或本质粗晶粒钢.渗碳件淬火后应进行低温回火(一般150～200℃).直接淬火和一次淬火经低温回火后,表层组织为回火马氏体和少量渗碳体,二次淬火表层组织为回火马氏体和粒状渗碳体.渗碳,淬火回火后的表面硬度均为58～64HRC,耐磨性好,心部组织取决于钢的淬透性,低碳钢一般为铁素体和珠光体,硬度137～183HBS.低碳合金钢一般为回火低碳马氏体,铁素体和托氏体,硬度35～45HRC,并具有较高的强度,韧性和一定的塑性.(2)钢的氮化(渗氮)它是指在一定温度下(一般在Ac1)以下,使活性氮原子渗入钢件表面的化学热处理工艺.其目的是使工件表面获得高硬度,高耐磨性,高疲劳强度和高热硬性和良好耐蚀性,因氮化温度低,变形小,应用广泛.常用的氮化方法有:气体渗氮和离子渗氮.①气体渗氮它是利用氨气在加热时分解产生的活性氮原子渗入工件表面形成氮化层,同时向心部扩散的热处理工艺.常用方法是将工件放人通有氨气的井式渗氮炉中,加热到500～570℃℃左右时,硬度无明显下降,热硬性高.渗氮前零件须经调质处理,以保证心部的强度和韧性.对于形状复杂或精度要求较高的零件,在渗氮前精加工后还要进行消除应力的退火,以减少渗氮时的变形.渗氮主要用于耐磨性和精度要求很高的精密零件或承受交变载荷的重要零件,以及要求耐热,耐蚀,耐磨的零件,如精密机床的主轴,蜗杆,发动机曲轴,高速精密齿轮等.但由于氮化温度低,所需时间特别长,一般氮化30～60h,才能获得0.2～0.5mm的氮化层,因此限制了它的应用.②离子氮化它是一种较先进的工艺,是指在低真空的容器内,保持氮气的压强为133.32～1333.32Pa,在400～700V的直流电压作用下,迫使电离后的氮离子高速冲击工件(阴极),被工件表面吸收,并逐渐向内部扩散形成渗氮层.离子氮化的特点是:渗氮速度快,时间短(仅为气体渗氮的1/5～1/2);渗碳层质量好,对材料的适应性强.目前离子氮化已广泛应用于机床零件(如主轴,精密丝杠,传动齿轮等),汽车发动机零件(如活塞销,曲轴等)及成型刀模具等.但对形状复杂或截面相差悬殊的零件,渗氮后很难同时达到相同的硬度和渗氮层深度.③碳氮共渗是指在工件表面同时渗入碳和氮,并以渗碳为主的化学热处理工艺.其主要目的是提高工件表面的硬度和耐磨性.常用的是气体碳氮共渗.碳氮共渗后要进行淬火,低温回火.共渗层表面组织为回火马氏体,粒状碳氮化合物和少量残留奥氏体,渗层深度一般为0.3～0.8mm.气体碳氮共渗用钢,大多为低碳或中碳的碳钢,低合金钢及合金钢.。
镀锌钢板涂覆钝化工艺钝化是一种用于保护钢材表面免受腐蚀的化学处理工艺。
在钝化过程中，通过在钢材表面形成一层致密的钝化膜，可以有效地防止钢材与外界氧气、水分等物质接触，从而延长钢材的使用寿命。
而镀锌钢板则是一种通过在钢板表面涂覆一层锌层的工艺，既可以增加钢板的耐腐蚀性能，又可以提高钢板的装饰性能。
本文将介绍镀锌钢板涂覆钝化工艺的原理、步骤和应用。
一、工艺原理镀锌钢板涂覆钝化工艺是将钝化剂涂覆在镀锌钢板表面，通过与钢板表面的锌层反应，形成一层钝化膜。
这层钝化膜可以防止钢材与外界氧气、水分等物质的接触，从而起到抗腐蚀的作用。
二、工艺步骤1. 表面处理：首先，需要对镀锌钢板进行表面处理。
这一步骤主要是为了去除钢板表面的油污、灰尘等杂质，以保证后续涂覆钝化剂的效果。
2. 钝化剂涂覆：将钝化剂均匀地涂覆在镀锌钢板的表面。
钝化剂可以通过喷涂、刷涂等方式施加在钢板上。
在涂覆的过程中，需要确保钝化剂的厚度均匀，并且覆盖整个钢板表面。
3. 钝化反应：经过钝化剂的涂覆后，钢板表面的锌层与钝化剂中的成分发生反应。
这个反应过程一般需要一定的时间，以确保钝化膜能够充分形成。
4. 清洗处理：在钝化反应完成后，需要对钢板进行清洗处理，以去除多余的钝化剂和反应产物。
这一步骤可以使用清水或者其他合适的清洗剂进行清洗。
5. 干燥处理：在清洗完成后，将钢板进行干燥处理。
可以使用空气吹干或者其他干燥设备，确保钢板表面完全干燥。
6. 检验和包装：最后，对钝化后的镀锌钢板进行检验，确保钝化膜的质量符合要求。
检验合格的钢板可以进行包装，以便存储和运输。
三、工艺应用镀锌钢板涂覆钝化工艺在许多领域都有广泛的应用。
首先，在建筑行业中，镀锌钢板涂覆钝化工艺可以用于制作建筑结构材料，如钢框架、钢梁等。
钝化膜的形成可以提高钢材的耐候性和抗腐蚀性，延长建筑物的使用寿命。
其次，在汽车制造业中，镀锌钢板涂覆钝化工艺可以用于制作汽车车身零部件，如车门、车顶等。
钝化膜的形成可以提高零部件的耐腐蚀性能，保护汽车零部件不受外界环境的侵蚀。
压型镀锌钢板上刷涂料的做法-概述说明以及解释1.引言1.1 概述在概述部分，我们将介绍压型镀锌钢板上刷涂料的做法，并探讨其在实践中的重要性和应用前景。
压型镀锌钢板是一种常见的建筑材料，具有较好的耐腐蚀性和机械性能。
然而，在某些特殊环境中，如潮湿气候或高温环境下，镀锌层容易产生腐蚀，导致钢板表面的保护性能下降。
为了解决这一问题，人们开始采用在压型镀锌钢板表面刷涂料的方法。
刷涂料可以有效地提高钢板的耐腐蚀性能，增强其在不同环境下的使用寿命。
涂料具有防水、防潮、防腐等功能，能够起到保护钢板的作用。
刷涂料还可以改善钢板的外观质量，提高其表面的亮度和光泽度。
在压型镀锌钢板上刷涂料的做法中，需要注意选择合适的涂料种类和质量。
不同的涂料具有不同的特性和性能，选择适合的涂料可以提高涂层的附着力和抗老化能力。
此外，刷涂料的方法和工艺也需要注意，包括涂层的厚度、均匀性和表面处理的情况等。
这些因素都会影响涂层的质量和使用效果。
通过对压型镀锌钢板上刷涂料的研究和应用，可以有效地提高镀锌钢板的耐腐蚀性能和使用寿命，满足不同环境下的需求。
同时，这项技术也具有较好的市场前景和应用前景。
随着建筑行业的发展和对材料性能要求的提高，压型镀锌钢板上刷涂料的做法将得到更广泛的应用和推广。
综上所述，本文将重点介绍压型镀锌钢板上刷涂料的做法及其在实践中的重要性和应用前景。
通过深入研究和实践，我们可以更好地理解刷涂料的原理和方法，并为相关领域的发展提供有力的支持和参考。
1.2 文章结构:本文将首先介绍压型镀锌钢板的概述和特点，包括其制造工艺、材料性能和适用范围等方面的内容。
接着，将详细探讨刷涂料的原理和必要性，从涂料的种类、选择和施工工艺等角度进行分析。
在正文的最后，将总结刷涂料的做法及其应用效果，并对压型镀锌钢板上刷涂料的意义和前景进行展望。
通过全面而准确地呈现相关信息，本文旨在为读者提供关于在压型镀锌钢板上刷涂料的全面指导和理解。
1.3 目的本文旨在介绍压型镀锌钢板上刷涂料的做法，并探讨其意义和前景展望。
钢板酸洗工艺技术钢板酸洗工艺技术是一种常见的钢板表面处理技术，通过酸洗可以降低钢板表面的氧化皮和锈蚀，提高钢板的质量和性能。
下面将介绍一下钢板酸洗工艺技术的步骤和注意事项。
钢板酸洗工艺技术的步骤主要包括：酸洗前准备、酸洗过程和酸洗后处理。
在酸洗前准备阶段，首先需要选择合适的酸洗液。
常用的酸洗液有硫酸、硫酸和盐酸的混合液等。
在选择酸洗液时需要考虑钢板的材质、厚度和表面质量要求等因素。
同时，还需要准备好酸洗槽和相关的设备，确保酸洗过程安全可靠。
在酸洗过程中，首先需要将钢板浸入酸洗槽中，浸泡的时间一般在5-15分钟之间，具体时间根据钢板的材质和厚度确定。
在酸洗过程中，槽液的温度和酸浓度也是需要控制的关键因素。
通常情况下，酸洗槽内的温度控制在70-80摄氏度之间，酸浓度控制在3-5%之间。
在酸洗后处理阶段，首先需要将酸洗槽中的酸洗液进行中和和净化处理，确保酸洗液的再利用。
同时，还需要对钢板进行清洗和防锈处理。
清洗可以采用水冲洗或喷淋清洗的方式，去除表面的残留酸洗液和污物。
防锈处理可以采用涂覆防锈剂或进行杀菌处理，以保证钢板的表面质量。
钢板酸洗工艺技术需要注意以下几个事项：1.确保酸洗槽的清洁。
酸洗槽应定期清理和维护，避免槽壁上的杂质影响酸洗效果。
同时，要注意酸洗槽的密封性，防止酸洗液泄漏。
2.严控酸洗液的浓度和温度。
酸洗液的浓度和温度是影响酸洗效果的重要参数，需要进行严格的监控和控制。
3.注意酸洗过程中的安全问题。
酸洗液具有腐蚀性，操作人员需要佩戴防护设备，确保操作安全。
4.对酸洗液进行处理和再利用。
酸洗液中含有大量的金属离子和有机物，需要经过中和和净化处理，确保酸洗液的再利用，减少对环境的污染。
总之，钢板酸洗工艺技术是一种重要的表面处理技术，能够有效提高钢板的表面质量和性能。
在使用该技术时，需要注意相关的操作要点和安全事项，确保工艺的顺利进行。
同时，还需要对酸洗液进行处理和再利用，做到资源的合理利用。
表面处理钢板的种类特点及应用表面处理是一种重要的工业技术，能够在钢板表面形成一层具有特定性质的保护层，从而增加钢板的耐腐蚀性和使用寿命。
在钢板的表面处理中，不同的处理方法和处理材料可以产生不同的效果，因此，钢板的表面处理种类也非常丰富。
本文将就不同的钢板表面处理种类，其特点及应用进行详细介绍。
1. 镀锌钢板镀锌钢板是将钢板浸泡在熔融的锌液中，让锌液在钢板表面形成一层锌层。
镀锌钢板具有耐腐蚀性好、耐磨损、外观美观等特点。
镀锌钢板的应用非常广泛，包括建筑、汽车、船舶、家电等行业。
2. 涂层钢板涂层钢板是将一层涂料覆盖在钢板表面，通过干燥和固化来形成一层保护层。
涂层钢板具有防腐、耐热、美观等特点。
根据不同的涂层材料，涂层钢板可以分为聚酯涂层钢板、硅酮涂层钢板、氟碳涂层钢板等。
涂层钢板广泛应用于建筑、家电、汽车、船舶等行业。
3. 防锈漆钢板防锈漆钢板是通过在钢板表面涂覆一层防锈漆来形成保护层。
防锈漆钢板具有防腐、耐候、耐磨损、美观等特点。
防锈漆钢板广泛应用于建筑、制造业、交通运输等领域。
4. 电镀钢板电镀钢板是将钢板浸泡在含有金属离子的溶液中，在钢板表面电解沉积一层金属层。
电镀钢板具有防腐、耐磨损等特点。
电镀钢板广泛应用于建筑、汽车、电器等领域。
5. 热浸镀铝锌钢板热浸镀铝锌钢板是将钢板浸泡在含有铝、锌等金属元素的溶液中，在钢板表面形成一层铝锌合金保护层。
热浸镀铝锌钢板具有防腐、耐热、美观等特点。
热浸镀铝锌钢板广泛应用于建筑、家电、汽车等领域。
6. 铬酸钝化钢板铬酸钝化钢板是在钢板表面涂覆一层钝化剂，形成一层保护层。
铬酸钝化钢板具有防腐、耐磨损等特点。
铬酸钝化钢板广泛应用于建筑、机械制造等领域。
总的来说，不同的表面处理钢板有着各自的特点和应用，可以根据具体情况进行选择。
表面处理钢板的应用可以带来巨大的经济效益和社会效益，提高了钢板的使用寿命，减少了生产成本，促进了工业的发展。

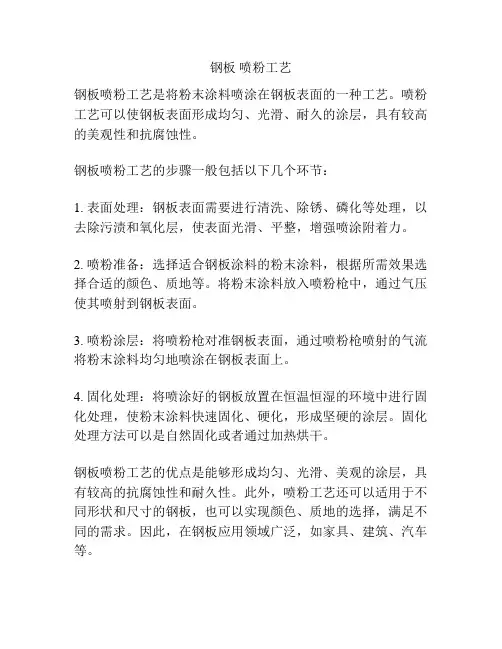

钢板喷粉工艺
钢板喷粉工艺是将粉末涂料喷涂在钢板表面的一种工艺。
喷粉工艺可以使钢板表面形成均匀、光滑、耐久的涂层，具有较高的美观性和抗腐蚀性。
钢板喷粉工艺的步骤一般包括以下几个环节：
1. 表面处理：钢板表面需要进行清洗、除锈、磷化等处理，以去除污渍和氧化层，使表面光滑、平整，增强喷涂附着力。
2. 喷粉准备：选择适合钢板涂料的粉末涂料，根据所需效果选择合适的颜色、质地等。
将粉末涂料放入喷粉枪中，通过气压使其喷射到钢板表面。
3. 喷粉涂层：将喷粉枪对准钢板表面，通过喷粉枪喷射的气流将粉末涂料均匀地喷涂在钢板表面上。
4. 固化处理：将喷涂好的钢板放置在恒温恒湿的环境中进行固化处理，使粉末涂料快速固化、硬化，形成坚硬的涂层。
固化处理方法可以是自然固化或者通过加热烘干。
钢板喷粉工艺的优点是能够形成均匀、光滑、美观的涂层，具有较高的抗腐蚀性和耐久性。
此外，喷粉工艺还可以适用于不同形状和尺寸的钢板，也可以实现颜色、质地的选择，满足不同的需求。
因此，在钢板应用领域广泛，如家具、建筑、汽车等。
