相位控制雷达原理

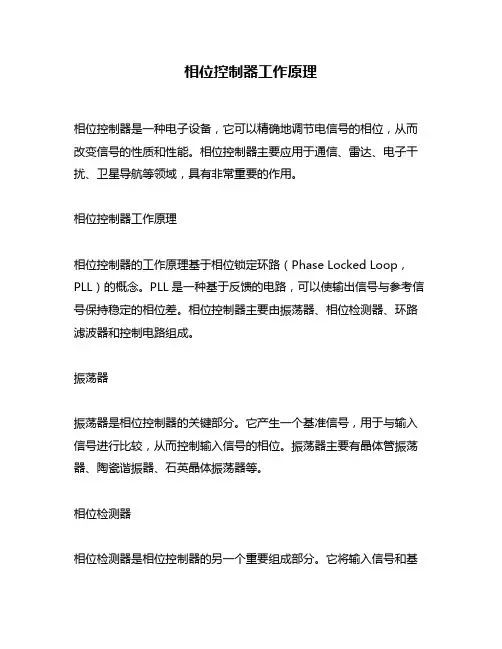

相位控制器工作原理相位控制器是一种电子设备，它可以精确地调节电信号的相位，从而改变信号的性质和性能。

相位控制器主要应用于通信、雷达、电子干扰、卫星导航等领域，具有非常重要的作用。

相位控制器工作原理相位控制器的工作原理基于相位锁定环路（Phase Locked Loop，PLL）的概念。

PLL是一种基于反馈的电路，可以使输出信号与参考信号保持稳定的相位差。

相位控制器主要由振荡器、相位检测器、环路滤波器和控制电路组成。

振荡器振荡器是相位控制器的关键部分。

它产生一个基准信号，用于与输入信号进行比较，从而控制输入信号的相位。

振荡器主要有晶体管振荡器、陶瓷谐振器、石英晶体振荡器等。

相位检测器相位检测器是相位控制器的另一个重要组成部分。

它将输入信号和基准信号进行比较，从而产生一个误差信号。

相位检测器有多种类型，包括均方根误差检测器、自适应线性判别器、比较器等。

环路滤波器环路滤波器是一种低通滤波器，用于滤除相位检测器输出信号中的高频噪声。

环路滤波器的截止频率应与振荡器的频率相同，以便实现相位锁定。

控制电路控制电路用于根据相位检测器输出的误差信号，调节振荡器的频率和相位，从而实现精确的相位控制。

控制电路主要有比例积分控制器、模糊控制器等。

优点和应用相位控制器具有很多优点。

首先，它可以对信号的相位进行精确控制，从而改变信号的频率、幅度和波形。

其次，相位控制器可以有效消除噪声和干扰，提高信号的质量和稳定性。

最后，相位控制器的结构简单、响应速度快，非常适合于集成电路的制造。

相位控制器主要应用于通信、雷达、卫星导航等领域。

在通信领域，相位控制器可以用于同步传输信号，提高数据传输速率和可靠性；在雷达领域，相位控制器可以用于目标跟踪和识别；在卫星导航领域，相位控制器可以用于卫星信号的接收和处理。

结论相位控制器是一种重要的电子设备，可以精确地调节信号的相位，提高信号的质量和稳定性。

相位控制器的工作原理基于相位锁定环路，主要由振荡器、相位检测器、环路滤波器和控制电路组成。

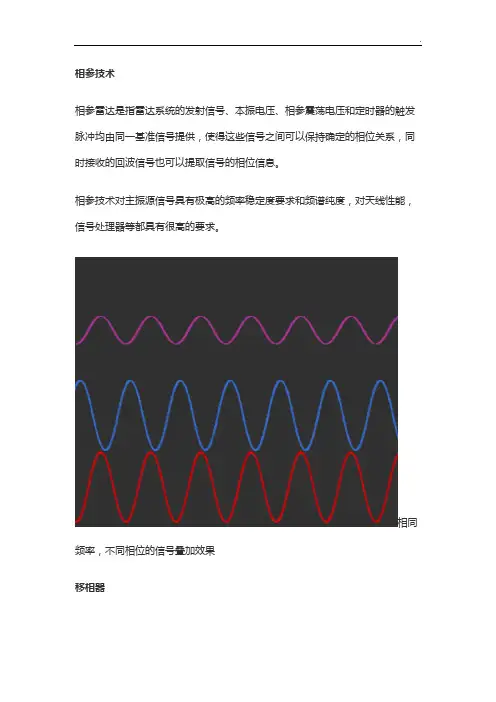

相参技术相参雷达是指雷达系统的发射信号、本振电压、相参震荡电压和定时器的触发脉冲均由同一基准信号提供，使得这些信号之间可以保持确定的相位关系，同时接收的回波信号也可以提取信号的相位信息。

相参技术对主振源信号具有极高的频率稳定度要求和频谱纯度，对天线性能，信号处理器等都具有很高的要求。

相同频率，不同相位的信号叠加效果移相器移相器的作用是将信号的相位移动一个角度，相位和频率保持稳定的对应关系是移相器的一个重要特性。

铁氧体移相器铁氧体移相器的基本原理是利用外加直流磁场改变波导内铁氧体的导磁系数，从而改变电磁波的相速，得到不同的相移量。

铁氧体移相器的主要优点是承受功率较高，插入损耗较小，带宽较宽。

其缺点是所需激励功率比PIN管移相器大，开关时间在微秒(us)量级。

半导体PIN二极管PIN二极管开关从“开”到“关”或者相反动作的起始状态达到稳定状态的时间称为开关时间。

以半导体PIN二极管作为开关器件的数字式移相器相位转换时间可以达到纳秒(ns)量级。

GaAs FETGaAs FET开关是数控移相器的主要构成元素，它作为一个三端器件，可以通过对栅偏置电压的控制来改变源漏间电阻，从而实现开关动作，转换时间也在纳秒(ns)量级。

相控阵雷达原理有了信号叠加的原理和移相器，相控阵雷达原理就好理解了，其基本思想：通过移相器改变每个辐射元件发射信号的相位，以提供相长/相消干涉，从而实现波束的电子扫描，在期望的方向上形成窄波束，雷达天线不需要机械转动。

电子扫描阵列很好的解决了机械雷达的机械惯性和扫描需要时间长等问题，实现了波束指向的无惯性快速扫描，为任务的灵活敏捷性创造了很好的条件。

相控阵天线是相控阵雷达组成的核心之一，相控阵天线既有有源、无源之分，也有一维、二维之分。

无源电子扫描阵列Passive Electronically Scanned Array, PESA无源电子扫描阵列天线表面的阵元只有改变信号相位的能力而没有发射信号的能力，信号的产生还是依靠天线后方的信号产生器，然后利用波导管将产生的信号号送到信号放大器上，再传送到阵列单元上面，接收时则反向而行。

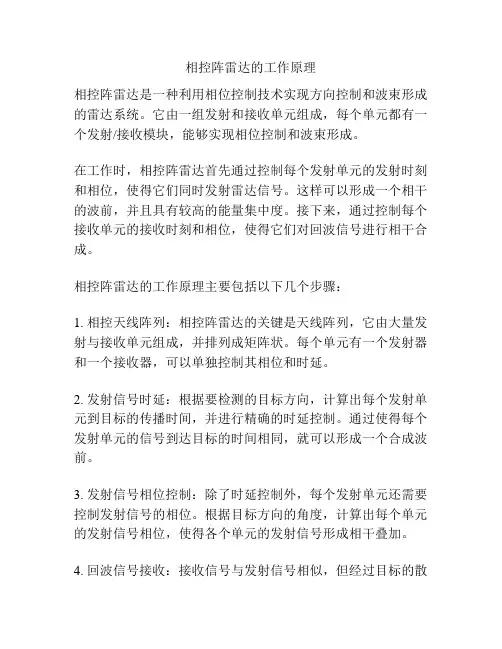

相控阵雷达的工作原理相控阵雷达是一种利用相位控制技术实现方向控制和波束形成的雷达系统。

它由一组发射和接收单元组成，每个单元都有一个发射/接收模块，能够实现相位控制和波束形成。

在工作时，相控阵雷达首先通过控制每个发射单元的发射时刻和相位，使得它们同时发射雷达信号。

这样可以形成一个相干的波前，并且具有较高的能量集中度。

接下来，通过控制每个接收单元的接收时刻和相位，使得它们对回波信号进行相干合成。

相控阵雷达的工作原理主要包括以下几个步骤：1. 相控天线阵列：相控阵雷达的关键是天线阵列，它由大量发射与接收单元组成，并排列成矩阵状。

每个单元有一个发射器和一个接收器，可以单独控制其相位和时延。

2. 发射信号时延：根据要检测的目标方向，计算出每个发射单元到目标的传播时间，并进行精确的时延控制。

通过使得每个发射单元的信号到达目标的时间相同，就可以形成一个合成波前。

3. 发射信号相位控制：除了时延控制外，每个发射单元还需要控制发射信号的相位。

根据目标方向的角度，计算出每个单元的发射信号相位，使得各个单元的发射信号形成相干叠加。

4. 回波信号接收：接收信号与发射信号相似，但经过目标的散射和传播后会发生相位和时延的变化。

接收单元首先对回波信号进行采样，并对每个接收单元的信号进行时延和相位调整，以保持相干性。

5. 相干合成：接收到的经过调整的回波信号通过相干合成，即对各个接收单元的信号进行加权和求和。

这样可以增强目标信号的能量，从而提高雷达的灵敏度和分辨率。

通过以上步骤，相控阵雷达实现了对目标的方向控制和波束形成。

它可以快速扫描、精确定位目标，并具有较高的抗干扰能力。

因此，在军事、航空、天文等领域得到广泛应用。

雷达的工作原理雷达(radar)原是“无线电探测与定位”的英文缩写。

雷达的基本任务是探测感兴趣的目标，测定有关目标的距离、方问、速度等状态参数。

雷达主要由天线、发射机、接收机（包括信号处理机）和显示器等部分组成。

雷达发射机产生足够的电磁能量，经过收发转换开关传送给天线。

天线将这些电磁能量辐射至大气中，集中在某一个很窄的方向上形成波束，向前传播。

电磁波遇到波束内的目标后，将沿着各个方向产生反射，其中的一部分电磁能量反射回雷达的方向，被雷达天线获取。

天线获取的能量经过收发转换开关送到接收机，形成雷达的回波信号。

由于在传播过程中电磁波会随着传播距离而衰减，雷达回波信号非常微弱，几乎被噪声所淹没。

接收机放大微弱的回波信号，经过信号处理机处理，提取出包含在回波中的信息，送到显示器，显示出目标的距离、方向、速度等。

为了测定目标的距离，雷达准确测量从电磁波发射时刻到接收到回波时刻的延迟时间，这个延迟时间是电磁波从发射机到目标，再由目标返回雷达接收机的传播时间。

根据电磁波的传播速度，可以确定目标的距离公式为：S=CT/2 其中S为目标距离，T为电磁波从雷达发射出去到接收到目标回波的时间，C为光速雷达测定目标的方向是利用天线的方向性来实现的。

通过机械和电气上的组合作用，雷达把天线的小事指向雷达要探测的方向，一旦发现目标，雷达读出些时天线小事的指向角，就是目标的方向角。

两坐标雷达只能测定目标的方位角，三坐标雷达可以测定方位角和俯仰角。

测定目标的运动速度是雷达的一个重要功能，雷达测速利用了物理学中的多普勒原理：当目标和雷达之间存在着相对位置运动时，目标回波的频率就会发生改变，频率的改变量称为多普勒频移，用于确定目标的相对径向速度，通常，具有测速能力的雷达，例如脉冲多普勒雷达，要比一般雷达复杂得多。

雷达的战术指标主要包括作用距离、威力范围、测距分辨力与精度、测角分辨力与精度、测速分辨力与精度、系统机动性等。

其中，作用距离是指雷达刚好能够可靠发现目标的距离。

雷达基础知识雷达工作原理雷达即用无线电的方法发现目标并测定它们的空间位置。

那么你对雷达了解多少呢?以下是由店铺整理关于雷达知识的内容，希望大家喜欢!雷达的起源雷达的出现，是由于一战期间当时英国和德国交战时，英国急需一种能探测空中金属物体的雷达(技术)能在反空袭战中帮助搜寻德国飞机。

二战期间，雷达就已经出现了地对空、空对地(搜索)轰炸、空对空(截击)火控、敌我识别功能的雷达技术。

二战以后，雷达发展了单脉冲角度跟踪、脉冲多普勒信号处理、合成孔径和脉冲压缩的高分辨率、结合敌我识别的组合系统、结合计算机的自动火控系统、地形回避和地形跟随、无源或有源的相位阵列、频率捷变、多目标探测与跟踪等新的雷达体制。

后来随着微电子等各个领域科学进步，雷达技术的不断发展，其内涵和研究内容都在不断地拓展。

雷达的探测手段已经由从前的只有雷达一种探测器发展到了红外光、紫外光、激光以及其他光学探测手段融合协作。

当代雷达的同时多功能的能力使得战场指挥员在各种不同的搜索/跟踪模式下对目标进行扫描，并对干扰误差进行自动修正，而且大多数的控制功能是在系统内部完成的。

自动目标识别则可使武器系统最大限度地发挥作用，空中预警机和JSTARS这样的具有战场敌我识别能力的综合雷达系统实际上已经成为了未来战场上的信息指挥中心。

雷达的组成各种雷达的具体用途和结构不尽相同，但基本形式是一致的，包括:发射机、发射天线、接收机、接收天线，处理部分以及显示器。

还有电源设备、数据录取设备、抗干扰设备等辅助设备。

雷达的工作原理雷达所起的作用和眼睛和耳朵相似，当然，它不再是大自然的杰作，同时，它的信息载体是无线电波。

事实上，不论是可见光或是无线电波，在本质上是同一种东西，都是电磁波，在真空中传播的速度都是光速C，差别在于它们各自的频率和波长不同。

其原理是雷达设备的发射机通过天线把电磁波能量射向空间某一方向，处在此方向上的物体反射碰到的电磁波;雷达天线接收此反射波，送至接收设备进行处理，提取有关该物体的某些信息(目标物体至雷达的距离，距离变化率或径向速度、方位、高度等)。

相控阵雷达功能特点及其应用分析摘要：相控阵具备迅速扫瞄与灵活波束的能力，支持同时进行多目标搜索、追踪与其他多种任务。

相控阵雷达的出现，在非常大程度之上克服了一般雷达的问题。

相控阵雷达的优势是极大的，但是它也是基于极大的资本投入。

必需融合改良技术，减少输入与输出，展现相控阵雷达的极大优势。

本文对于其特点与应用作了详细的论述。

关键词：相控阵雷达；功能特点；应用分析1 相控阵雷达原理相控阵雷达天线阵由若干辐射单元与接收单元（称作阵元）构成。

单位的数量取决雷达的性能，自几千到几万不等。

这些细胞有规律地排序于一个平面之上，产生一个阵列天线。

通过电磁波相干原理，通过计算机掌控输入到各紫外线单元的电流的相位，可变化波束的扫描方向，故称为电扫描。

天线单元将接收到的回波信号传送到主机，完成雷达对于目标的搜索、追踪与测量。

除天线紫外线元件之外，每个天线单元也具备比如移相器之类的装置。

不一样的振子可通过移相器获得不一样的相电流，进而在空间之中紫外线出不一样方向的光束。

天线的单元数愈多，频带于空间之中产生的波束便愈多。

该雷达以此相控阵天线为基础，并且以此相控阵天线取名。

振幅掌控可通过相位法、频率法与电子馈电开关法来构建。

在一维中布局多个辐射单元作为线阵，在二维中布局多个辐射单元称为面积阵。

紫外线元件也可布局于曲线或是曲面之上。

这种天线称作保角阵列天线。

该共形阵天线消除了线阵与面阵扫描角度的缺乏，构建了单天线全空气电扫。

共形阵天线包含圆形阵、圆锥阵、圆柱阵、半球形阵等。

综上所述，调压阵雷达是以此其天线为相控阵因而取名的。

2 相控阵雷达的特点相控阵雷达和其他雷达相比，具备比较强的生命力与灵活性。

它远高于采用机械扫描的普通雷达。

其特点重要有以下几点。

（1）天线波束形状变动快的能力：依据天线图综合理论，在维持计算机掌控的条件之下，对于每个天线单元相控阵的幅值与振幅原产展开干涉与变化，波束形状发生变化。

其次是相对比较低的速度（宽度，副瓣的位置，副瓣电平与数字，天线副瓣的位置）。

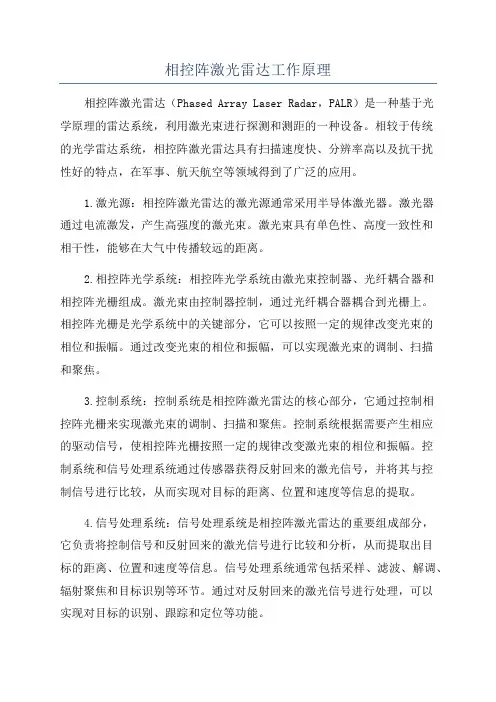

相控阵激光雷达工作原理相控阵激光雷达（Phased Array Laser Radar，PALR）是一种基于光学原理的雷达系统，利用激光束进行探测和测距的一种设备。

相较于传统的光学雷达系统，相控阵激光雷达具有扫描速度快、分辨率高以及抗干扰性好的特点，在军事、航天航空等领域得到了广泛的应用。

1.激光源：相控阵激光雷达的激光源通常采用半导体激光器。

激光器通过电流激发，产生高强度的激光束。

激光束具有单色性、高度一致性和相干性，能够在大气中传播较远的距离。

2.相控阵光学系统：相控阵光学系统由激光束控制器、光纤耦合器和相控阵光栅组成。

激光束由控制器控制，通过光纤耦合器耦合到光栅上。

相控阵光栅是光学系统中的关键部分，它可以按照一定的规律改变光束的相位和振幅。

通过改变光束的相位和振幅，可以实现激光束的调制、扫描和聚焦。

3.控制系统：控制系统是相控阵激光雷达的核心部分，它通过控制相控阵光栅来实现激光束的调制、扫描和聚焦。

控制系统根据需要产生相应的驱动信号，使相控阵光栅按照一定的规律改变激光束的相位和振幅。

控制系统和信号处理系统通过传感器获得反射回来的激光信号，并将其与控制信号进行比较，从而实现对目标的距离、位置和速度等信息的提取。

4.信号处理系统：信号处理系统是相控阵激光雷达的重要组成部分，它负责将控制信号和反射回来的激光信号进行比较和分析，从而提取出目标的距离、位置和速度等信息。

信号处理系统通常包括采样、滤波、解调、辐射聚焦和目标识别等环节。

通过对反射回来的激光信号进行处理，可以实现对目标的识别、跟踪和定位等功能。

相控阵激光雷达的工作原理可以简单概括为：激光源产生激光束，经过相控阵光学系统的调制、扫描和聚焦，照射到目标上，并被目标反射回来。

控制系统通过控制相控阵光栅的相位和振幅，使激光束具有特定的波前形状，从而实现对目标的定位和距离测量。

信号处理系统接收、解调和分析反射回来的激光信号，从中提取出目标的距离、位置和速度等信息。

相控阵雷达的原理
嘿，朋友！今天咱来聊聊超酷的相控阵雷达的原理。

你知道吗，相控阵雷达就像是一个超级敏锐的“电子眼”！
想象一下，你在一个热闹的广场上，你的眼睛可以同时看向四面八方，快速地捕捉到每一个细微的变化，这差不多就是相控阵雷达的厉害之处啦。

比如说在军事领域，它就像一个警惕的卫士，时刻保卫着国家的安全。

相控阵雷达是咋做到这么厉害的呢？简单来讲，它是通过很多个小天线组成的天线阵来工作的哟！就好比一群小伙伴齐心协力干一件大事。

每个小天线都可以单独调节信号的相位和幅度，这可太神奇啦！这不就像是一个舞蹈团队，每个成员都有自己独特的动作和位置，一起跳出精彩的舞蹈一样嘛！
比如说飞机在天上飞，相控阵雷达就能迅速地锁定它的位置，然后准确地跟踪它的飞行轨迹。

哇塞，这可真是太牛了！再想想，如果没有相控阵雷达，那我们的安全岂不是少了一道强有力的保障？“哎呀，那可不行呀！”
而且相控阵雷达还超级灵活呢！它可以快速地改变波束的方向和形状，适应不同的情况。

这就好像你在玩游戏的时候，可以随时根据局面的变化调整自己的策略，是不是很厉害？
在现代社会，相控阵雷达的应用越来越广泛，从军事到民用，都离不开它的功劳。

它就是那个默默守护我们的“超级英雄”呀！
我的观点就是相控阵雷达真的是一项超级伟大的发明，给我们的生活带来了巨大的保障和便利！咱可得好好珍惜和利用它呀！。
