通信线路工程施工规范施工单位须严格按照国家、工信部(或原信息产业部或原邮电部)、广电总局颁布的施工规范、规程及安全操作规程、设计文件要求的内容和安徽广电信息网络股份有限公司的有关规定进行施工。
1光缆线路敷设安装1.1施工复测(1)光缆敷设前应按本设计的施工图进行路由复测，标出光缆的具体敷设位置，并丈量出各中继段路由的准确长度。
复测中，对于因外界条件变化而影响光缆安全的局部地段，可进行适当调整和修改。
(2)本工程线路测量以中继段为单位，测量桩号从光缆线路A 端向B端编写。
1.2光缆配盘(1)光缆敷设前应进行合理的配盘，配盘应根据光缆盘长和路由情况考虑，应尽量做到不浪费光缆和减少接头，使光缆接头数量最少，余出光缆最短，应尽量避免短段光缆，短端光缆长度一设计图纸为准。
(2)光缆类型与使用地段应与设计相符。
1.3光缆布放端别本工程机房为A端，光接点为B端。
1.4光缆布放要求光缆布放的过程中及安装后，其所受张力、侧压力、曲率半径等不得超过单盘光缆主要技术性能的要求。
1.5布放光缆最小曲率半径要求光缆敷设安装的最小曲率半径应按表-4的规定执行，其中D为光缆外径。
2光纤及光缆接续2.1光缆接续使用专用光缆接头盒，按照供货方提供的安装手册或说明书进行封装。
光缆接续前，认真检查接头盒附件种类及数量是否齐全，质量是否符合要求。
光缆加强芯在接头盒内有可靠的机械连接，电气绝缘良好。
2.2光缆重叠及预留布放光缆重叠及预留长度见表5o2.3光纤接续采用熔接法，并按相同线序对接，不得接错。
中继段内同一条光纤接头损耗的平均值不得大于O.08dB∕个。
在接头盒内，每侧光缆的余留光纤和余留带松套管光纤各不小于0.8m o如有余留光纤需有醒目的编号，按#1〜#12、#13-#24、#25~#36、#37~#48、#49~#60、#61~#72、#73~#84、#85~#96顺序盘放在自下而上编号的相应容纤盘内。
光纤接头嵌入容纤盘上的槽内，并固定牢靠。

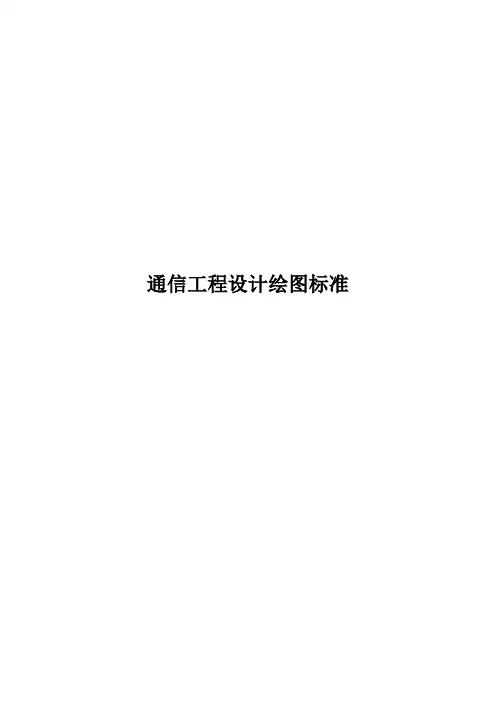

通信工程设计绘图标准目录一、总体要求 (3)二、图例、线型的要求 (3)三、尺寸标注的要求 (4)四、图纸规范名称 (4)(一) 平面图 (4)(二) 槽道(或走架)图 (4)(三) 无线专业专用图 (5)1. xx县(市)xx基站(x)xx层机房设备平面布置图 (5)2. xx县(市)xx基站(x)xx层机房走线架(或槽道)安装示意图 (5)3. xx县(市)xx基站(x)xx层屋面图 (5)4. xx县(市)xx基站(x)天馈线安装示意图 (5)(四) 网络图 (5)1. 传输专业 (5)2. 交换专业 (5)3. 数据专业 (5)4. 移动交换专业 (6)五、图纸字型、字号统一表 (6)4、示例二：XXXX机房走线架平面布置图 (7)一、总体要求1、图纸总体要求图面布局简洁、合理、紧凑，图幅选用适中，采用的字体字型、字体大小、线型宽度合适，A3、A4图框应严格采用院制定的标准图框，不得自行任意调整其布局、尺寸、线宽，图纸应严格按10：1的比例输出，输出图纸的字迹、线条清晰，整张图纸做到端正、美观。
2、A3、A4图纸字体方向仅限于以文本正面为0度和逆时针旋转90度两种情况，字体方向应统一严格按此规定执行。
其他不规则图纸(如线路图)对于字体方向可作适当调整，但应尽量参照A3、A4图纸的要求来绘制，符合一般人正常的视图习惯。
3、图纸名称应按院有关各专业标准设计内容与格式中的要求规范填写，对于未列入标准设计内容与格式的图纸名称，可根据工程实际情况，由项目负责人在同一个项目工程内统一，要求所取图纸名称合理、贴切，各分册一致。
4、当缆线较多时，布线图必须与槽道(走线架)布置图分开画，当缆线较少时，布线图可与槽道(走线架)布置图合并体现，但必须保证图面的清晰、美观。
5、各种图纸应按规定顺序编号。
二、图例、线型的要求1、由于图例、线缆类型不断出现，本规定对图例进行了部分调整(见附图)，如果院规定的图例不能满足需要时，设计人员可根据工程实际情况自定义合适的图例，本规定对线型不再作具体要求，但对自定义的图例及线型提出以下原则要求：自定义的图例及线型采用应由项目负责人主持项目组在同一个项目工程内统一，同一个项目的各分册间及每册内的前后应保持一致，图例及线型种类尽量简单明了，且必须将采用的所有图例及线型的含义在当张图纸中正确注释，不得遗漏。

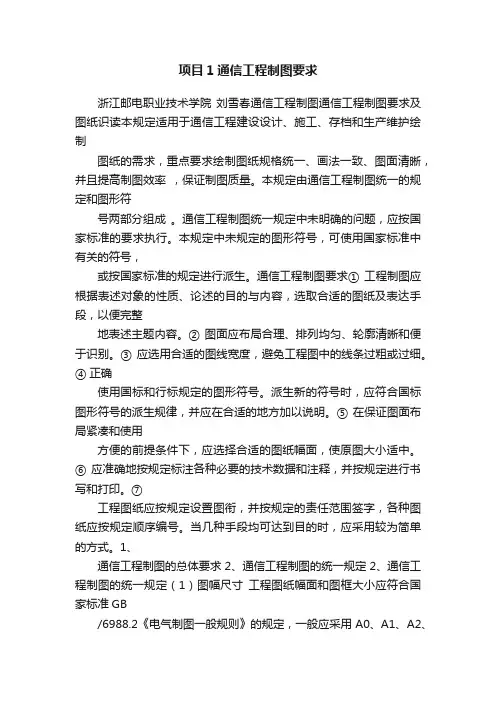

项目1通信工程制图要求浙江邮电职业技术学院刘雪春通信工程制图通信工程制图要求及图纸识读本规定适用于通信工程建设设计、施工、存档和生产维护绘制图纸的需求，重点要求绘制图纸规格统一、画法一致、图面清晰，并且提高制图效率，保证制图质量。
本规定由通信工程制图统一的规定和图形符号两部分组成。
通信工程制图统一规定中未明确的问题，应按国家标准的要求执行。
本规定中未规定的图形符号，可使用国家标准中有关的符号，或按国家标准的规定进行派生。
通信工程制图要求① 工程制图应根据表述对象的性质、论述的目的与内容，选取合适的图纸及表达手段，以便完整地表述主题内容。
② 图面应布局合理、排列均匀、轮廓清晰和便于识别。
③ 应选用合适的图线宽度，避免工程图中的线条过粗或过细。
④ 正确使用国标和行标规定的图形符号。
派生新的符号时，应符合国标图形符号的派生规律，并应在合适的地方加以说明。
⑤ 在保证图面布局紧凑和使用方便的前提条件下，应选择合适的图纸幅面，使原图大小适中。
⑥ 应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写和打印。
⑦工程图纸应按规定设置图衔，并按规定的责任范围签字，各种图纸应按规定顺序编号。
当几种手段均可达到目的时，应采用较为简单的方式。
1、通信工程制图的总体要求2、通信工程制图的统一规定2、通信工程制图的统一规定（1）图幅尺寸工程图纸幅面和图框大小应符合国家标准GB/6988.2《电气制图一般规则》的规定，一般应采用A0、A1、A2、A3、A4及其加长的图纸幅面，目前实际工程设计中，多数采用A 4图纸幅面。
A4纸张大小：297210mm绘图图框：装订侧20mm，非装订侧10mm（2）图线型式及其应用① 线型分类及其应用。
② 图线宽度一般可选用0.25 mm，0.3 mm，0.35 mm，0.4mm ，0.5 mm，0.6 mm，0.7 mm，1.0 mm，1.2 mm，1.4 mm。
③ 通常只选用两种宽度的图线，粗线的宽度为细线宽度的2倍，主要图线粗些，次要图线细些。
![通信线路工程施工规范[1]](https://img.taocdn.com/s1/m/2b114c1680eb6294dd886ccd.png)

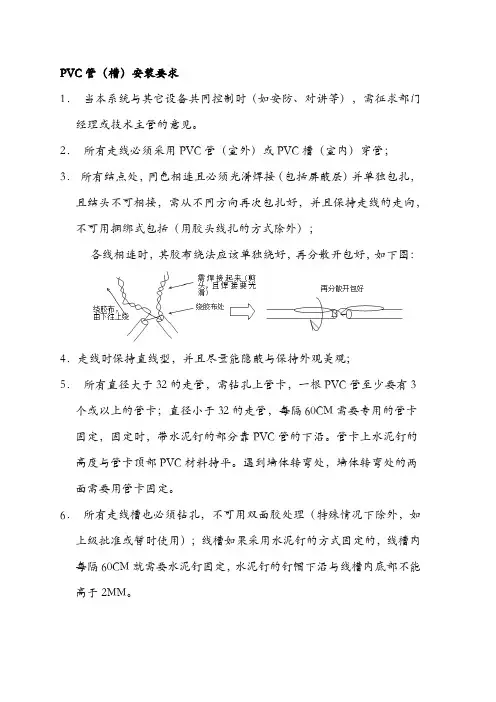

PVC管（槽）安装要求1．当本系统与其它设备共同控制时（如安防、对讲等），需征求部门经理或技术主管的意见。
2．所有走线必须采用PVC管（室外）或PVC槽（室内）穿管；3．所有结点处，同色相连且必须光滑焊接（包括屏蔽层）并单独包扎，且结头不可相接，需从不同方向再次包扎好，并且保持走线的走向，不可用捆绑式包括（用胶头线扎的方式除外）；各线相连时，其胶布绕法应该单独绕好，再分散开包好，如下图：4．走线时保持直线型，并且尽量能隐蔽与保持外观美观；5．所有直径大于32的走管，需钻孔上管卡，一根PVC管至少要有3个或以上的管卡；直径小于32的走管，每隔60CM需要专用的管卡固定，固定时，带水泥钉的部分靠PVC管的下沿。
管卡上水泥钉的高度与管卡顶部PVC材料持平。
遇到墙体转弯处，墙体转弯处的两面需要用管卡固定。
6．所有走线槽也必须钻孔，不可用双面胶处理（特殊情况下除外，如上级批准或暂时使用）；线槽如果采用水泥钉的方式固定的，线槽内每隔60CM就需要水泥钉固定，水泥钉的钉帽下沿与线槽内底部不能高于2MM。
7．走线时需避开强电源/电磁等设备（如日光灯、空调等），并且不可与强电线并行走线；8．压水晶头时，不可将屏蔽层露在外面，或压在四芯当中；9．施工完成后，需将其对应施工工具保管好；10．施工完成后，需对其对应网络进行通讯测试；11．PVC槽与PVC管的弯曲要求：A．PVC槽弯时要求用工具刀将其切成45度角后，再拼在一起，如下图：（PVC 槽）（PVC管）B．PVC管弯时要求用弯线器或弯通来处理，让其流线型拼在一起，如上图。
12．PVC槽到设备时的上部分与下部分一般情况需要平齐，如下图所示：13．线与电源线（220V）并行需≤50米，且间隔需≥20公分，如果避不开时，需将电源线穿胶管，信号线穿铁管；并且，信号线接终端处，要将其屏蔽层良好接地；14．终端的外接电源需有专用的插座提供，不允许直接连外部电源线；电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

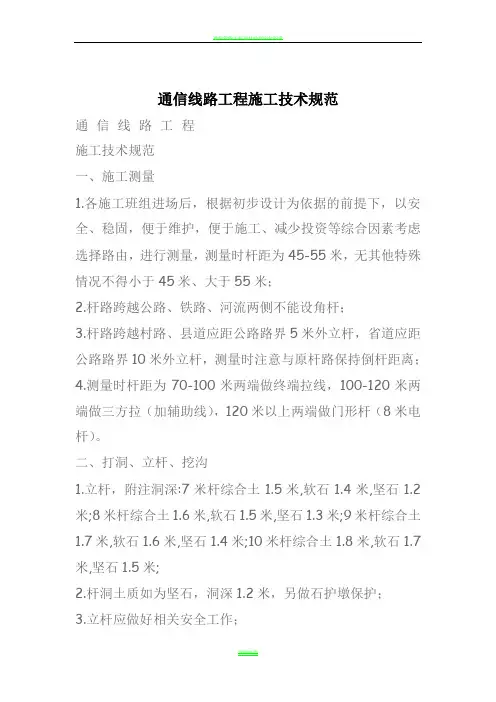

通信线路工程施工技术规范通信线路工程施工技术规范一、施工测量1.各施工班组进场后，根据初步设计为依据的前提下，以安全、稳固，便于维护，便于施工、减少投资等综合因素考虑选择路由，进行测量，测量时杆距为45-55米，无其他特殊情况不得小于45米、大于55米；2.杆路跨越公路、铁路、河流两侧不能设角杆；3.杆路跨越村路、县道应距公路路界5米外立杆，省道应距公路路界10米外立杆，测量时注意与原杆路保持倒杆距离；4.测量时杆距为70-100米两端做终端拉线，100-120米两端做三方拉（加辅助线），120米以上两端做门形杆（8米电杆）。
二、打洞、立杆、挖沟1.立杆，附注洞深:7米杆综合土1.5米,软石1.4米,坚石1.2米;8米杆综合土1.6米,软石1.5米,坚石1.3米;9米杆综合土1.7米,软石1.6米,坚石1.4米;10米杆综合土1.8米,软石1.7米,坚石1.5米;2.杆洞土质如为坚石，洞深1.2米，另做石护墩保护；3.立杆应做好相关安全工作；4.立杆人员8-10人；5.准备好立杆工具；6.必须开好马槽、清理杆洞；7.杆路不得有眉毛弯、S弯、梅花桩，杆根偏差不可以大于5厘米；8.角杆杆根必须内移15厘米，杆稍向外偏移25度；9.与高压线交越时，两端杆子在立杆前应先做好穿心地气线；10.杆稍顶是空洞的，必须先用水泥浆堵好；11.跨公路等特殊情况根据地形实际情况配杆。
三、吊线布放、拉线规格及程式1.布放吊线时应用千斤顶或转盘布放，严禁打圈及死结；2.与电力交越时，施工前应先做好防护措施；3.吊线离地面高度不得低于3.5米，过公路不得低于5.5米，过铁路不得低于7.5米；4.双方拉每隔8档一个，四方拉每隔32档一个，如遇到角杆时需前后移动2根电杆，遇到特殊情况时可前后移动；5.拉线位置要打在角平分线上，角拉、双方拉、四方拉必须做拉线地气；6.角深在7米以下装7/2.6拉线一条，7米以上装7/2.6拉线两条。
简述通信线路工程施工图设计阶段图纸内容及深度要求通信线路工程施工图设计阶段图纸是对通信线路工程进行详细设计和施工准备的必备文件。
以下是通信线路工程施工图设计阶段图纸内容及深度要求的简要概述：1.总平面图：通信线路工程的总平面图是整个工程的基础图纸，它主要包括了工程范围、区域环境、地形地貌、道路交通、建筑物、工程布局等信息。
2.剖面图：通信线路工程的剖面图是对通信线路纵向剖面的描述，它主要包括道路及地面情况、线缆敷设情况、埋深情况等。
3.标准断面图：通信线路工程的标准断面图是对通信线路横截面的描述，它主要包括塔位、塔型、线缆敷设情况、交叉跨越情况等。
4.节点图：通信线路工程的节点图是对通信线路交叉、分支、转弯等关键节点的详细描述，它主要包括节点名称、节点坐标、节点设备等信息。
5.电缆排列图：通信线路工程的电缆排列图是对通信线路中电缆的具体布置和排列的描述，它主要包括电缆的类型、规格、敷设方式、敷设深度等信息。
6.张力计算图：通信线路工程的张力计算图是对通信线路杆塔张力的计算和满足规定要求的图纸，它主要包括张力计算公式、天线高度、导线长度、负荷等信息。
7.图例及标注：通信线路工程施工图设计阶段图纸中应包括图例和标注，用以解释图纸中的符号和图形的含义，确保图纸易读性和准确性。
在深度要求方面，通信线路工程施工图设计阶段图纸需要详尽地描述和标注所有关键信息，包括但不限于线缆的类型、规格、敷设方式、敷设深度，塔位、塔型、张力计算结果等。
图纸中的标注应准确、清晰，以确保施工人员能够根据图纸进行实际操作，并确保工程的质量和安全性。
总体而言，通信线路工程施工图设计阶段图纸是对通信线路工程进行详细设计和施工准备的基础文件，它通过平面图、剖面图、标准断面图、节点图、电缆排列图、张力计算图等详细描述通信线路的配置和敷设情况，以及与之相关的工程要求和标准，确保施工的准确性和质量的保证。
通信线路工程施工图设计技术规范要求
广州杰赛科技股份有限公司通信规划设计院
西北分院甘肃分公司
2012年10月18日
张克军
一、传输线路架空线路施工图纸绘制规范要求
1、图纸绘制，要求使用广州杰赛科技股份有限公司通信规划设计院院内
A3、A4标准图框标签。
2、图纸绘制中，要求有图例及图例说明。
3、图纸绘制中，要求有明确的北向标。
4、图中要求有工程说明，包括工程名称、工程中光缆敷设采用方式、工程
中采用的电杆类型及梢径、工程中采用的吊线类型、拉线类型（角杆、终端杆、分电杆、长杆档两侧杆、跨越铁路及高等级公路两侧杆、吊杆档杆、抗风杆及防凌杆等）及设计要求、电杆上光缆的预弯、跨路、跨电力线保护要求、光缆引上保护、光缆盘留长度、地线安装要求、电气隔断要求、杆号编号规则等。
5、图中要求有架空杆路杆面程式。
6、新建杆路需在杆路名称中体现杆路的起始点，用文字标注电杆的杆号、
杆路长度，每5档杆标一个杆号牌编号，市区杆档为35－50米，郊区为50米。
7、拉线的设计，各种类型均按设计规范要求进行设计。
8、在路由图上需要标出拉线、撑杆、防雷装置、警示牌、交越线和电力保
护。
9、图中要求有主要工程量统计表，表中项目名称严格按定额中的名称，不
得随意编写。
10、工程中如果要附挂原有杆路，则要详细说明接入老杆路的电杆编号、
与老杆路的起止信息，且电杆图例用“已有电杆表示”。
11、工程中如果要附挂原有杆路，则要说明原有杆路上的吊线情况，是否
要新建吊线。
12、如果新建工程光缆需要从原有杆路线路上的光缆进行引接，要求说明
引接光缆接头盒的具体位置，如：接头所在的电杆编号，接头连接的光缆信息（如一段杆路中有两根以上的光缆，则要说明接头是连接那两段光缆的）；如果是分支接头还需附上接头的芯纤分配图。
13、图纸中要标明光缆盘留位置及盘留长度，以工程说明中的规范进行设
计，标明接图符及单图公里累积距离数（KXXX＋XXX）。
14、线路中要求详细体现光缆信息，如：光缆的起止位置（通常指起止的
基站），芯数、规格型号。
15、如果新建杆路在公路边，在图中要标出相应的公路历程公里数。
16、最后的图纸中要有主要工作量统计合计表，光缆配盘示意图，光缆路
由示意图，如果光缆小于或等于一盘的情况可以不画光缆配盘示意图。
二、传输线路管道线路施工图纸绘制规范要求
1、图纸绘制，要求使用广州杰赛科技股份有限公司通信规划设计院院内A3、A4标准图框标签。
2、图纸绘制中，要求有图例及图例说明。
3、图纸绘制中，要求有明确的北向标。
4、新建管道：由于部分管道通常是由多个运营商共建的，因此在图纸中要
求体现出管道的建设产权。
6、新建管道施工图中，需体现管道基本的道路信息，如：管道所在的道路
信息、一些建筑的参照物等。
7、用文字集中标注管井的编号、管道长度。
8、管道施工图中，要求详细体现出每段管道的截面信息，管孔的排列情况。
9、线路工程中，如光缆需要从原有管道中敷设，则要详细说明接入老管道
的基本信息(如管道的地理位置，起止信息等)与管井编号，原有管孔占用情况及本次工程需占的管孔及子孔情况。
10、线路工程中，如光缆需要出土引上，则需要详细说明引上的基本信息（如
出土的位置，是否新建引上管等）。
11、如果新建工程光缆需要从原有管道光缆线路上的光缆进行引接，要求说
明引接光缆接头盒的具体位置，如：接头所在的人井编号，接头连接的光缆信息（如一段管道中有两根以上的光缆，则要说明接头是连接那两段光缆的）；如果是分支接头还需附上接头的芯纤分配图。
图纸中要标明光缆盘留位置及盘留长度，以工程说明中的规范进行设计，标明接图符及单图公里累积距离数（KXXX＋XXX）。
12、最后的图纸中要有主要工作量统计合计表，光缆配盘示意图，光缆路
由示意图，如果光缆小于或等于一盘的情况可以不画光缆配盘示意图。
13、图纸中要有相应的工程情况说明。
14、线路中要求详细体现光缆信息，如：光缆的起止位置（通常指起止的
基站），芯数、规格型号。
三、传输线路直埋线路施工图纸绘制规范要求
1、图纸绘制，要求使用广州杰赛科技股份有限公司通信规划设计院院内A3、
A4标准图框标签。
2、图纸绘制中，要求有图例及图例说明。
3、图纸绘制中，要求有明确的北向标。
4、新建线路路由图中要求标出每个标石的定位信息；光缆接头标石信息，
转角标石信息等。
5、新建线路中要求详细体现光缆信息，如：光缆的起止位置（通常指起止
的基站），芯数、规格型号。
6、新建线路中光缆要从原有直埋光缆上引接时，要求详细体现光缆接头盒
信息，如：接头所在的标石编号，接头连接的光缆信息；如果是分支接头还需附上接头的芯纤分配图。
7、在施工图中要标出光缆沟的截面图，标明光缆沟的上下底沟宽，光缆沟
的深度，光缆保护等。
8、线路工程中，如光缆需要出土引上，则需要详细说明引上的基本信息（如
出土的位置，是否新建引上管等）。
9、图中要标出光缆喧传牌，引上部分要标明是原有引上还是新建引上。
10、如果新建杆路在公路边，在图中要标出相应的公路历程公里数。
11、图纸中要标明光缆盘留位置及盘留长度，以工程说明中的规范进行设计，标明接图符及单图公里累积距离数（KXXX＋XXX）。
12、图纸中要有主要工作量统计表，光缆配盘示意图。
13、图纸中要有相应的祥细的施工说明及要求。
工程图纸示例：1、标准A3图框
2、标准A4图框
3、图例、图例说明、北向标
4、架空杆路工程说明、主要工程量、接图符、杆面程式、电杆编号等
5、管道光缆工程说明、主要工程量、接图符、原有光缆管孔占用及本次占用情况、盘留、引上等
6、直埋光缆工程说明、主要工程量、接图符、引上、跨电力线、跨河等
7、光缆进局走线架及传输设备位置图、ODF端子面板占用及成端情况、本次工程是否新增等
8、光缆配盘图、光路由图及光缆纤芯分配图等。
