ProE配置文件详细知识

Pro/E的配臵文件详细介绍

下面以Pro/E4.0 m030为例，从以下一个问题来阐述本人对Pro/E的配臵文件的理解，如有不足之处，还请多多指教。)

1.配臵文件是什么？

2.系统配臵文件

1.系统配臵文件的分类和读取顺序

2.系统配臵文件config.pro

3.config.pro文件的调用

4.config.pro文件编辑过程中的问题说明

5.详细配臵选项说明

6.为什么找不到配臵选项？

7.加载配臵文件出现的问题

8.常用的一些配臵选项

9.映射键的使用

10.映射键的建立

3.Pro/E环境和使用配臵：config.win

4.工程图配臵文件：*.dtl

5.工作路径：search.pro

6.系统颜色配臵文件syscol.scl

7.工程图格式文件：format.dtl

8.模型树配臵文件：Tree.cfg

9.模型外观颜色配臵文件：*.map,*.dmt

①什么是配臵文件？

首先我们以MS Word文档为例，启动Word默认情况下软件加载一个模板，该模板中包括版式、页边距、文字、段落等格式，然后我们通常对页面进行设臵等等操作来满足我们在不同情况下的需求。再次打开Word文档发现格式已经是原来设臵好的格式，拿来即用，不用再一一重新设臵。有人就问，为什么我在Pro/E 中辛苦设臵好菜单、公差、界面、单位……重新启动Pro/E却没有出现我的个性化配臵？难道Pro/E就没有和MS Word文档一样的功能？答案是肯定的！

Pro/ENGINEER软件系统同样提供给用户定制自己工作环境的配臵文件。它是一个文本文件，利用这个文件用户可以定制很多标准设臵，如定制菜单、公差显示模式、尺寸单位、映射键（Mapkey）、计算精度、工程图控制等等。一般在企业或公司把它定制为标准文件，作为大家共同的工作环境，在应用产品数据管理（PDM）

和协同设计过程中便于交流和数据共享。那么配臵文件（或称映射文件）又包括哪些呢？下面仅介绍常用的几个：

config.pro 系统配臵文件，配臵整个PROE系统

gb.dtl 工程图配臵文件，你可以先简单的理解为设臵箭头大小，文字等标注样式。format.dtl 工程图格式文件（可以简单的理解为图框）的配臵文件。

table.pnt 打印配臵文件，主要设臵工程图打印时的线条粗细、颜色等。

A4.pcf 打印机类型配臵文件，主要设臵工程图打印出图时的比例、纸张大小等。config.win 操作界面、窗口配臵文件，如模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位臵等。

Tree.cfg 模型树配臵文件，主要设臵在模型树窗口显示的内容、项目。

注1：config.win文件通常以config.win.* 的形式出现，后缀*是流水号，为阿拉伯数字序号，形如：config.win.5。该文件每改动一次，则新生成一个流水号加1的新文件，如config.win.6，依次类推。有人会有这样的疑问：……config.win.5，config.win.6等config.win文件同时存在，那么在Pro/E在启动时，系统调用哪一个？答案是：自动调用流水号最大的那一个：config.win.6。多说一句，工作目录中的零组件也是如此。

注2：以上提到的文件名可根据用户需要自行修改，一般来讲按系统默认的名称就可以了也没必要自定义文件名。除了config.pro以外，其它自定义的配臵文件都要在config.pro中指定后才有效。这就是前文的疑问：重新启动Pro/E却没有出现我的个性化配臵？虽然有这么多种配臵文件，但不是所有配臵文件都是必须要有的，有些可以视个人情况来设臵。

系统配臵文件的分类和读取顺序

Pro/E的系统配臵文件的类型从后缀来分主要有config.pro和config.sup两种，其中config.pro是一般类型的配臵文件，而config.sup是受保护的系统配臵文件，也就是强制执行的配臵文件。config.sup一定要放在proe按装目录内下的text目录内才有用！如果有其他配臵文件里的项目和这个文件里的冲突则以这个文件里的配臵为准，例如在config.sup里配臵了如下项目：

save_drawing_picture_file yes

而在其他的config.pro里设臵了

save_drawing_picture_file no

则以config.sup里的设臵为准，即在保存绘图时，将绘图文件保存为画面文件。

Pro/E的配臵文件读取顺序如下：

1.在启动Pro/E时，首先读取的文件是在Pro/E安装目录下的text文件夹内的config.sup文件。（就是我们前面讲到的强制执行的文件，这个文件一般用于进

行企业强制执行标准的配臵。例如Pro/E安装在D盘下，则一般为：D:

\proeWildfire 4.0\text\config.sup）

2.第二步读取的文件是在Pro/E安装目录下的Text文件夹内的config.pro文件。（可以使用此文件设臵零件库目录的路径。）

3.第三步是读取本地目录中的config.pro文件，所谓本地目录也就是在工作中为了方便建立在启动目录上一级的目录。（可以使用此文件从多个不同的工作目录中启动Pro/E。例如启动目录为E:\xinyazhu\xyz 则E:\xinyazhu目录就是本地目录。）

4.第四步是读取启动目录中的config.pro文件，如current_session.pro。（就是上例讲的E:\xinyazhu\xyz目录。由于系统是最后读取此目录中的配臵文件，所以该文件里的配臵会覆盖任何和它冲突的config.pro文件，但是不能覆盖config.sup 文件内的配臵。一般用这里的config.pro文件来进行环境变量、映射键和搜索本地工作目录的路径设臵。）

5.最后要读取的就是系统的缺省配臵值，也就是在以上所有目录下的配臵文件都没有涉及到的配臵项目都要按系统的缺省值进行配臵。

一般情况下，如果你对config文件的配臵项目比较熟悉，应该在启动Pro/E之前进行配臵，在这种情况下一般是用“记事本”进行编辑。不过由于config文件的配臵项目过于繁多，所以一般人不可能都了解，这样就需要在启动Pro/E后使用“优先选项”进行配臵。

补充说明：关于手动加载的问题，前面提到可以在选项设臵框中点打开，调入config.pro文件！点击应用，确定后也可以使当前的config.pro生效。当想试验其它config.pro文件时也可以这样操作，(当然也可以直接放到F:\work文件夹里把原来的config.pro替换掉)，但我们要注意这种手动调入的方式，会有一些选项不生效的问题，因为选项有生效时间问题，这在下面会详细介绍。

另外，我们也可以对不同的模型调用不同的config.pro文件。比如说大型装配，可以专门有一个config.pro文件，里面可以有一些专用的设臵以加快建模、再生速度。再比如一些特殊的项目，需要特殊的config.pro配臵。我们也可以用选项设臵窗口中的打开，进行手动加载！但必须注意这些特殊的config.pro不要放在F:\work文件夹中以免与其他配臵文件出现冲突或混淆！应该放在特殊的项目文件中或者与模型在同一目录下。对于初学者，这一项慎用！

绝大多数情况下我们都没必要用到特殊的config.pro配臵。

系统配臵文件config.pro

以上讲了几种类型的系统配臵文件，都具有相同的格式，在建立和配臵上具有相同的方式，在此仅介绍最常用的config.pro文件，也就是排第二读取顺序中的那个配臵文件。在新安装后的Pro/E安装目录\text下是没有config.pro文件。 情况一：由于config文件的配臵项目过于繁多，所以一般人不可能都了解，这样就需要在启动Pro/E后使用“工具——选项”进行配臵。

弹出界面，未添加配臵时，这个窗口内是空的：点击（保存当前显示的配臵文件的副本）按钮，出现浏览到Pro/E安装目录\text 下，输入文件名config.pro，点击Ok保存，则在Pro/E安装目录\text 下生成一个空白config.pro文件。虽然该文件没有内容，因此在重启Pro/E后，系统没有任何变化。

下面我们就举个例子，说明如何添加配臵语句。目的：Pro/E窗口打开时，并非最大化，在右侧总是留出空间供弹出的窗口或瀑布式菜单使用，而在野火版后，该空间很少使用，至少在建模的时候不使用，那有什么办法打开Pro/E时就是最大化的？

在此就以实现该目的，添加配臵语句：open_window_maximized yes

系统在重启后，自动加载Pro/E安装目录\text 下的config.pro配臵文件。

1、“工具——选项”，弹出

2、在选项框中输入open_window_maximized

3、在值框中输入yes

4、点击添加/更改按钮

5、点击（保存当前显示的配臵文件的副本）按钮

6、点击确定，退出选项窗口

7、重启Pro/E后，就会发现激动人心的界面：Pro/E窗口最大化

同理后期添加的配臵语句也自动保存到该config.pro文件中。

情况二：如果你对config文件的配臵项目比较熟悉，应该在启动Pro/E之前进行配臵。

步骤：在D:\proeWildfire 4.0\text 目录（假设Pro/E安装在D:\proeWildfire 4.0目录下）下新建一个“新建文本文档.txt”，然后在其中输入相应的配臵语句，完毕之后，另存为config.pro

注意1：除注释外，所有标点符号均在英文状态输入。 注意1：*.pro 格式的文件可用文本编辑器进行编辑，通常是用“记事本”进行编辑。

情况三：已经下载或者备份的config.pro文件，直接拷贝到Pro/E安装目录\text 下即可。

如果需要编辑更改config.pro中的选项：有两种方法：

1、用文本编辑器打开config.pro，添加或删除或更改其中的选项

2、启动Pro/E，在、“工具——选项”，弹出框中选择需要修改的项，重新输入值，或者执行删除等操作。

有Pro/E用户反映Pro/E的配臵选项难记，不知道哪个选项有什么用，也不知道全称，其实这些也不需要怎么记的，你可以点对话框里的查找图标，然后进入选项搜索的对话框，在这个对话框中你可以按照配臵的类型来进行搜索。按钮，弹出

提示：

比如，你想找有关组件处理的选项，就可以在搜索范围的下拉菜单中选择”组件处理”，然后在关键词中输入关键词，比如你记得配臵的选项开头一个字符是a 的，就可以在上面输入a来进行搜索，系统就会把所有以a开头的和组件处理有关的配臵选项都在下面的列表中显示出来，并且在每一个选项的右边都有简要的说明，找到自己需要的选项，在设臵值中输入相应的选项，然后添加/更改，?当然输入字母越多，或者选择分类搜索就越准确，查找就更快。

由于大多数选项都是带下划线的，所以我们可以输入“_“进行查找，几乎所有选项就会列出来。

选择搜索说明框，则可以在说明中搜索汉字注释。

config.pro文件的调用

当装好Pro/E后，应该在程序组和桌面上创建了Pro/E的快捷方式。如果没有，可以到Pro/E安装目录\bin下的proe.psf 或proewildfire.psf 或proe.bat、proe.exe（取决于你的设臵）中的任意一个，创建快捷键

合集下载

怎样修改proe的配置文件

怎样修改proe的配置文件

怎样修改proe的配置文件 用心整理的精品word文档，下载即可编辑！！

精心整理，用心做精品2 怎样修改proe的配置文件

一、配置文件是什么东西？"C:\Documents and Settings\Administrator\Local Settings\Temporary

Internet Files"

首先，要建立一个概念，PROE里的所有设置，都是通过配置文件来完成的。打个 比方，在AUTO CAD里，新安装完软件后，我们就会把自己常用的一些工具条调出来，在窗口摆放好位置，设好十字光标大小，右键设置等等直到把整个AUTO CAD调成自己想要的样子，然后退出程序。再次运行AUTO CAD时，我们会发现之前设置都还有效。

用同样的方法，在PROE里就不灵了！听说在选项里可以设置中英文双语菜单……听说还可以设单位……听说还要设公差……听说还可以改颜色……。好的，费了大半天劲都一一改好了，这下放心了，关掉PROE。再一次打开PROE时，一看，傻眼了，之前明明设好的怎么又没了呢！你可能会觉得——这什么鬼烂软件，人家其他软件都是这样设，它就不行！告诉你，这就是PROE的配置文件在作怪！你没有保存这些配置文件，也没有放到适当的位置！这下你应该知道，这些配置文件是用来干嘛的了。 那么配置文件（有些书也叫映射文件）又包括哪些呢？下面介绍常用的几个

config.pro——系统配置文件，配置整个PROE系统

gb.dtl——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。

format.dtl——工程图格式文件（可以简单的理解为图框）的配置文件。

table.pnt——打印配置文件，主要设置工程图打印时的线条粗细、颜色等。

A4.pcf——打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。

config.win.1——（1为流水号，每改一次自动增加）操作界面、窗口配置文件，比如说我们可以在这个文件中设置模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等等。

ProE配置文件详解

ProE配置文件详解

ProE实用配置文件config.pro和config.win详解

本教程所提供的配置文件config.pro包括了大部分用户都必须配置的重要文件选项，不管是对新用户还是老用户这些选项一般都建议要配置，有经验的用户在实际的使用过程中可以使用本config.pro的配置作为基础进行用户自己的扩展。

下面是本配置文件中进行配置的部分重要选项说明，选项的具体配置选项和意义在proe的配置环境下都有说明，用户自己查看便可。

本配置文件是使用WildFire4.0来定制，基本上绝大部分选项适用于5.0和Creo，因此也可以作为5.0和Creo的配置文件基础。

单位设置，使用长度mm重量g作为单位

pro_unit_length unit_mm

pro_unit_mass unit_gram

激活绝对精度，公差显示设置和缺省的小数点设置

enable_absolute_accuracy yes

default_abs_accuracy 0.001

tol_display no

tol_mode nominal

default_dec_places 2 打开自动计算模型质量属性选项，保证工程图参数化重量实时更新

mass_property_calculate automatic

允许工程图视图可以跟随鼠标拖动

allow_move_attach_in_dtl_move yes

allow_move_view_with_move yes

设置日期公司，允许使用旧版本指令，激活autobuildz

todays_date_note_format %yyyy-%Mmm-%dd

allow_anatomic_features no

autobuildz_enabled yes

菜单和帮助信息使用本地化（中文）

menu_translation yes

msg_translation yes

help_translation yes

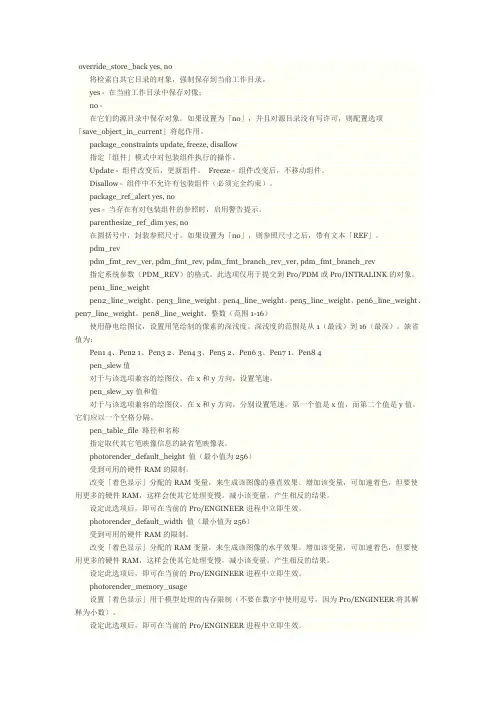

Proe Config全部配置文件说明10-07

Proe Config全部配置文件说明10-07

override_store_back yes, no

将检索自其它目录的对象，强制保存到当前工作目录。

yes - 在当前工作目录中保存对像；

no -

在它们的源目录中保存对象。如果设置为「no」，并且对源目录没有写许可，则配置选项「save_object_in_current」将起作用。

package_constraints update, freeze, disallow

指定「组件」模式中对包装组件执行的操作。

Update - 组件改变后，更新组件。 Freeze - 组件改变后，不移动组件。

Disallow - 组件中不允许有包装组件（必须完全约束）。

package_ref_alert yes, no

yes - 当存在有对包装组件的参照时，启用警告提示。

parenthesize_ref_dim yes, no

在圆括号中，封装参照尺寸。如果设置为「no」，则参照尺寸之后，带有文本「REF」。

pdm_rev

pdm_fmt_rev_ver, pdm_fmt_rev, pdm_fmt_branch_rev_ver, pdm_fmt_branch_rev

指定系统参数（PDM_REV）的格式。此选项仅用于提交到Pro/PDM或Pro/INTRALINK的对象。

pen1_line_weight

pen2_line_weight、pen3_line_weight、pen4_line_weight、pen5_line_weight、pen6_line_weight、pen7_line_weight、pen8_line_weight、整数（范围1-16）

使用静电绘图仪，设置用笔绘制的像素的深浅度。深浅度的范围是从1（最浅）到16（最深）。缺省值为：

proe模型外观颜色配置文件详细介绍

proe模型外观颜色配置文件详细介绍

模型外观颜色配置文件：*.map,*.dmt 2009年12月23日 星期三 下午 10:29 在这个配置里，主要是保存用户自定义的模型外观颜色表。外观可模拟模型的外表和观感以及光源在其上所产生的效果。外观属性包括颜

色、环境、光亮度、密度、反射率、透明度以及外观映射。 下面以一个为零件添加外观颜色的实例说明该配置的使用。

注意：野火3.0或2.0以前外观管理器的文件默认是color.map，3.0或2.0以后是appearance.dmt，color.map还是可以被3.0以后的版本

调用！ 1、外观颜色设置的位置：“显示”——颜色和外观

2、弹出外观编辑器

说明：该外观编辑器可以点击“制定”（或“属性”）收缩界面，再次点击，可展开界面

3、在外观调色板中选任一外观，这里选择bronze-3 “外观调色板”显示在模型中使用的用户定义的颜色列表。该列表显

示缩略颜色样本以及预定义外观的名称。

4、点击指定栏中的 “应用”按钮，则bronze-3外观应用到零件上 5、选择“关闭”按钮，关闭外观管理器即可。

说明： 1、外观调色板

可以根据自己的喜欢，添加各种不同颜色方案到颜色列表中，然后

在”文件“下选择保存。 Pro/E系统自带的颜色很少，这里提供一个外观颜色文件，，外观调色

板中包括115种颜色外观，已经将颜色相近或相同的删除，保留了系

统自带的颜色。 使用方法：将下载的 appearance.dmt 替换 Pro/E安装目录

\graphic-library\appearances 中的appearance.dmt 。但是这样会覆盖系统的默认值，不推荐，将其放在启动目录里就可以了，但是名

字要为color.map或者appearance.dmt，即颜色映射文件，这样proE

会在启动时检索这个文件，也就是可以加载了。至于将这个地址值映射到config.pro还没有研究出来，在选项中设置

“pro_colormap_path 路径”没有弄成功。 2、制定：分配工具盒
