PROE配制文件

Proe4.设置文件

在绘图区的空白处右击，然后选择“属性”/“绘图选项”在项目中找到“projection_type”将其值改为“third_angle”或“first_angle”即可完成第一视角与三视角的转换。

在这里我了就顺便说一下，其实要想做出标准的工程图，有很多的选项需要修改。要想减少修改的选项你可以选择“打开配置文件”然后在你电脑中找到PROE安装目录(若不知道安装目录在哪个文件夹，你可以右击桌面上PROE的图标//属性//查找目标，通过上面的地址栏就能知道PROE是安装在哪里了）下的text文件夹最后选择iso.dtl配置文件并打开，因为此配置文件为ISO标准在工程图上基本上和我国制图标准相符合了。此时绘图的单位也自动改成了mm。以下为一些常用的参数设置：

drawing_text_height // 3.5

drawing_units // mm

decimal_marker // period

sym_flip_rotated_text // yes

text_orientation // parallel

tol_display // yes

projection_type // first_angle(我国是采用第一角投影法）

witness_line_offset // 0

crossec_arrow_style // tail_online *

axis_line_offset // 2

circle_axis_offset // 2

draw_arrow_style // filled

text_width_factor // 0.7

angdim_text_orientation // horizontal_outside

设置好以上的参数总体上都能满足工程图的标准了。

dim_inactive_components never 组立图激活时 其它零件成网格修改。

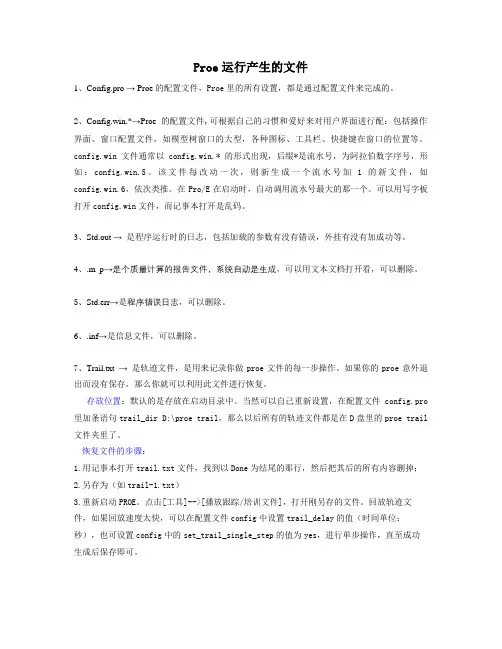

Proe运行产生的文件

1、Config.pro → Proe的配置文件，Proe里的所有设置，都是通过配置文件来完成的。

2、Config.win.*→Proe的配置文件,可根据自己的习惯和爱好来对用户界面进行配：包括操作界面、窗口配置文件，如模型树窗口的大型，各种图标、工具栏、快捷键在窗口的位置等。config.win文件通常以 config.win.* 的形式出现，后缀*是流水号，为阿拉伯数字序号，形如：config.win.5。该文件每改动一次，则新生成一个流水号加1的新文件，如config.win.6，依次类推。在Pro/E在启动时，自动调用流水号最大的那一个。可以用写字板打开config.win文件，而记事本打开是乱码。

3、Std.out → 是程序运行时的日志，包括加载的参数有没有错误，外挂有没有加成功等。

4、.m_p→是个质量计算的报告文件，系统自动是生成，可以用文本文档打开看，可以删除。

5、Std.err→是程序错误日志，可以删除。

6、.inf→是信息文件，可以删除。

7、Trail.txt → 是轨迹文件，是用来记录你做proe文件的每一步操作。如果你的proe意外退出而没有保存，那么你就可以利用此文件进行恢复。

存放位置：默认的是存放在启动目录中。当然可以自己重新设置，在配置文件config.pro里加条语句trail_dir D:\proe trail，那么以后所有的轨迹文件都是在D盘里的proe trail文件夹里了。

恢复文件的步骤：

1.用记事本打开trail.txt文件，找到以Done为结尾的那行，然后把其后的所有内容删掉；

2.另存为（如trail-1.txt）

3.重新启动PROE。点击[工具]-->[播放跟踪/培训文件]，打开刚另存的文件。回放轨迹文件，如果回放速度太快，可以在配置文件config中设置trail_delay的值（时间单位：秒），也可设置config中的set_trail_single_step的值为yes，进行单步操作，直至成功生成后保存即可。

ProE实用配置文件config.pro和config.win详解

本教程所提供的配置文件config.pro包括了大部分用户都必须配置的重要文件选项，不管是对新用户还是老用户这些选项一般都建议要配置，有经验的用户在实际的使用过程中可以使用本config.pro的配置作为基础进行用户自己的扩展。

下面是本配置文件中进行配置的部分重要选项说明，选项的具体配置选项和意义在proe的配置环境下都有说明，用户自己查看便可。

本配置文件是使用WildFire4.0来定制，基本上绝大部分选项适用于5.0和Creo，因此也可以作为5.0和Creo的配置文件基础。

单位设置，使用长度mm重量g作为单位

pro_unit_length unit_mm

pro_unit_mass unit_gram

激活绝对精度，公差显示设置和缺省的小数点设置

enable_absolute_accuracy yes

default_abs_accuracy 0.001

tol_display no

tol_mode nominal

default_dec_places 2 打开自动计算模型质量属性选项，保证工程图参数化重量实时更新

mass_property_calculate automatic

允许工程图视图可以跟随鼠标拖动

allow_move_attach_in_dtl_move yes

allow_move_view_with_move yes

设置日期公司，允许使用旧版本指令，激活autobuildz

todays_date_note_format %yyyy-%Mmm-%dd

allow_anatomic_features no

autobuildz_enabled yes

菜单和帮助信息使用本地化（中文）

menu_translation yes

msg_translation yes

help_translation yes

模型外观颜色配置文件：*.map,*.dmt 2009年12月23日 星期三 下午 10:29 在这个配置里，主要是保存用户自定义的模型外观颜色表。外观可模拟模型的外表和观感以及光源在其上所产生的效果。外观属性包括颜

色、环境、光亮度、密度、反射率、透明度以及外观映射。 下面以一个为零件添加外观颜色的实例说明该配置的使用。

注意：野火3.0或2.0以前外观管理器的文件默认是color.map，3.0或2.0以后是appearance.dmt，color.map还是可以被3.0以后的版本

调用！ 1、外观颜色设置的位置：“显示”——颜色和外观

2、弹出外观编辑器

说明：该外观编辑器可以点击“制定”（或“属性”）收缩界面，再次点击，可展开界面

3、在外观调色板中选任一外观，这里选择bronze-3 “外观调色板”显示在模型中使用的用户定义的颜色列表。该列表显

示缩略颜色样本以及预定义外观的名称。

4、点击指定栏中的 “应用”按钮，则bronze-3外观应用到零件上 5、选择“关闭”按钮，关闭外观管理器即可。

说明： 1、外观调色板

可以根据自己的喜欢，添加各种不同颜色方案到颜色列表中，然后

在”文件“下选择保存。 Pro/E系统自带的颜色很少，这里提供一个外观颜色文件，，外观调色

板中包括115种颜色外观，已经将颜色相近或相同的删除，保留了系

统自带的颜色。 使用方法：将下载的 appearance.dmt 替换 Pro/E安装目录

\graphic-library\appearances 中的appearance.dmt 。但是这样会覆盖系统的默认值，不推荐，将其放在启动目录里就可以了，但是名

字要为color.map或者appearance.dmt，即颜色映射文件，这样proE

会在启动时检索这个文件，也就是可以加载了。至于将这个地址值映射到config.pro还没有研究出来，在选项中设置

“pro_colormap_path 路径”没有弄成功。 2、制定：分配工具盒
