建筑电气施工图读图知识
电气施工图的组成及阅读方法
电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
1、电气工程图的特点
（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
（2）电气线路都必须构成闭合回路。
（3） 线路中的各种设备、元件都是通过导线连接成为一个整体的。
（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5）建筑电气工程图对于设备的安装方法、质量要求以及使
维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
2、 电气施工图的组成
（1） 图纸目录与设计说明
包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2） 主要材料设备表 包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3） 系统图
如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
（4） 平面布置图
平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
（5） 控制原理图
包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

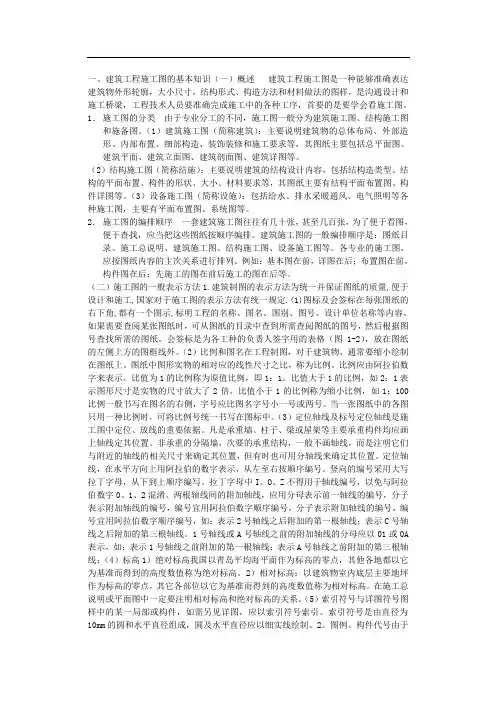

一、建筑工程施工图的基本知识（一）概述 建筑工程施工图是一种能够准确表达建筑物外形轮廓，大小尺寸，结构形式、构造方法和材料做法的图样，是沟通设计和施工桥梁，工程技术人员要准确完成施工中的各种工序，首要的是要学会看施工图。
1． 施工图的分类 由于专业分工的不同，施工图一般分为建筑施工图、结构施工图和施备图。（1）建筑施工图（简称建筑）：主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等，其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。
（2）结构施工图（简称结施）：主要说明建筑的结构设计内容，包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等，其图纸主要有结构平面布置图、构件详图等。（3）设备施工图（简称设施）：包括给水、排水采暖通风、电气照明等各种施工图，主要有平面布置图、系统图等。
2． 施工图的编排顺序 一套建筑施工图往往有几十张，甚至几百张，为了便于看图，便于查找，应当把这些图纸按顺序编排。建筑施工图的一般编排顺序是：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。各专业的施工图，应按图纸内容的主次关系进行排列。例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前后施工的图在后等。
（二）施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。如果需要查阅某张图纸时，可从图纸的目录中查到所需查阅图纸的图号，然后根据图号查找所需的图纸。会签标是为各工种的负责人签字用的表格（图1-2），放在图纸的左侧上方的图框线外。（2）比例和图名在工程制图，对于建筑物，通常要缩小绘制在图纸上。图纸中图形实物的相对应的线性尺寸之比，称为比例。比例应由阿拉伯数字来表示。比值为1的比例称为原值比例，即1：1。比值大于1的比例，如2：1表示图形尺寸是实物的尺寸放大了2倍。比值小于1的比例称为缩小比例，如1：100比例一般书写在图名的右侧，字号应比图名字号小一号或两号。当一张图纸中的各图只用一种比例时，可将比例号统一书写在图标中。（3）定位轴线及标号定位轴线是施工图中定位、放线的重要依据。凡是承重墙、柱子、梁或屋架等主要承重构件均应画上轴线定其位置。非承重的分隔墙，次要的承重结构，一般不画轴线，而是注明它们与附近的轴线的相关尺寸来确定其位置，但有时也可用分轴线来确定其位置。定位轴线，在水平方向上用阿拉伯的数字表示，从左至右按顺序编号。竖向的编号采用大写拉丁字母，从下到上顺序编写。拉丁字母中I、O、Z不得用于轴线编号，以免与阿拉伯数字0、1、2混淆。两根轴线间的附加轴线，应用分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编号，如：表示2号轴线之后附加的第一根轴线；表示C号轴线之后附加的第三根轴线。1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示，如：表示1号轴线之前附加的第一根轴线；表示A号轴线之前附加的第三根轴线；（4）标高1）绝对标高我国以青岛平均海平面作为标高的零点，其他各地都以它为基准而得到的高度数值称为绝对标高。2）相对标高：以建筑物室内底层主要地坪作为标高的零点，其它各部位以它为基准而得到的高度数值称为相对标高。在施工总说明或平面图中一定要注明相对标高和绝对标高的关系。（5）索引符号与详图符号图样中的某一局部或构件，如需另见详图，应以索引符号索引。索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径应以细实线绘制。2。图例、构件代号由于
.

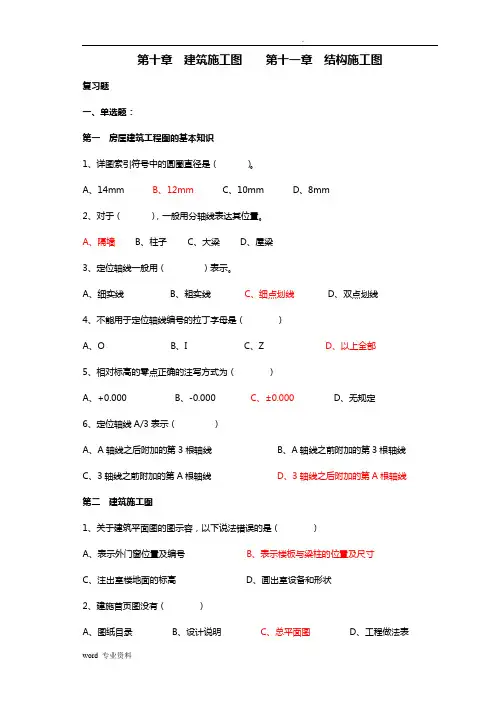

word 专业资料 第十章 建筑施工图 第十一章 结构施工图
复习题
一、单选题：
第一 房屋建筑工程图的基本知识
1、详图索引符号中的圆圈直径是（ ）。
A、14mm B、12mm C、10mm D、8mm
2、对于（ ），一般用分轴线表达其位置。
A、隔墙 B、柱子 C、大梁 D、屋梁
3、定位轴线一般用（ ）表示。
A、细实线 B、粗实线 C、细点划线 D、双点划线
4、不能用于定位轴线编号的拉丁字母是（ ）
A、O B、I C、Z D、以上全部
5、相对标高的零点正确的注写方式为（ ）
A、+0.000 B、-0.000 C、±0.000 D、无规定
6、定位轴线A/3表示（ ）
A、A轴线之后附加的第3根轴线 B、A轴线之前附加的第3根轴线
C、3轴线之前附加的第A根轴线 D、3轴线之后附加的第A根轴线
第二 建筑施工图
1、关于建筑平面图的图示容，以下说法错误的是（ ）
A、表示外门窗位置及编号 B、表示楼板与梁柱的位置及尺寸
C、注出室楼地面的标高 D、画出室设备和形状
2、建施首页图没有（ ）
A、图纸目录 B、设计说明 C、总平面图 D、工程做法表
.
word 专业资料 3、建筑剖面图一般不需要标注（ ）等容。
A、门窗洞口高度 B、层间高度 C、楼板与梁的断面高度 D、建筑总高度
4、下列（ ）必定属于总平面表达的容。

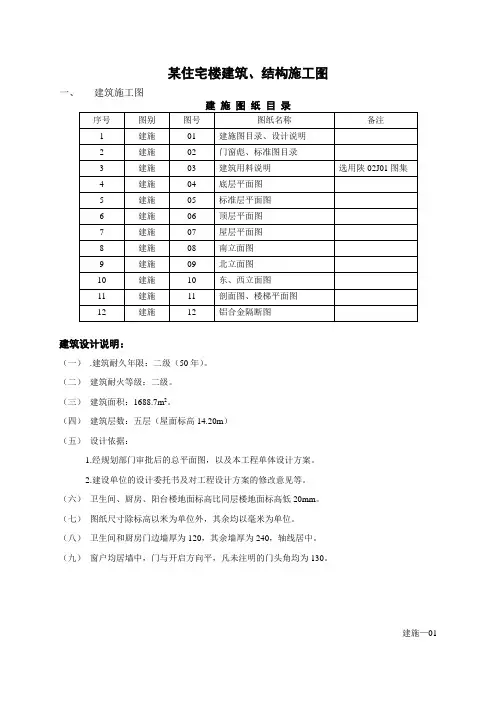

某住宅楼建筑、结构施工图
一、 建筑施工图
建 施 图 纸 目 录
序号 图别 图号 图纸名称 备注
1 建施 01 建施图目录、设计说明
2 建施 02 门窗彪、标准图目录
3 建施 03 建筑用料说明 选用陕02J01图集
4 建施 04 底层平面图
5 建施 05 标准层平面图
6 建施 06 顶层平面图
7 建施 07 屋层平面图
8 建施 08 南立面图
9 建施 09 北立面图
10 建施 10 东、西立面图
11 建施 11 剖面图、楼梯平面图
12 建施 12 铝合金隔断图
建筑设计说明：
（一） .建筑耐久年限：二级（50年）。
（二） 建筑耐火等级：二级。
（三） 建筑面积：1688.7m2。
（四） 建筑层数：五层（屋面标高14.20m）
（五） 设计依据：
1.经规划部门审批后的总平面图，以及本工程单体设计方案。
2.建设单位的设计委托书及对工程设计方案的修改意见等。
（六） 卫生间、厨房、阳台楼地面标高比同层楼地面标高低20mm。
（七） 图纸尺寸除标高以米为单位外，其余均以毫米为单位。
（八） 卫生间和厨房门边墙厚为120，其余墙厚为240，轴线居中。
（九） 窗户均居墙中，门与开启方向平，凡未注明的门头角均为130。
建施—01 门 窗 表
名称 编号 洞口尺寸 数量
索引图号 洞宽
（mm） 洞高
（mm） 一层 二层 三层 四层 五层 总计
门 M—1 900 2100 4 4 4 4 4 20 成品防盗门
门 M—2 900 2100 8 8 8 8 8 40 陕02J06－1 M7—0921
门 M—3 1800 2400 4 4 4 4 4 20 陕02J06－3 TLM1—8
门 M—4 700 2100 4 4 4 4 4 20 陕02J06－1 M9—0721
门 M—5 2760 2380 2 2 2 2 8 建施—12
