建筑施工图-识图

民用建筑构造概述

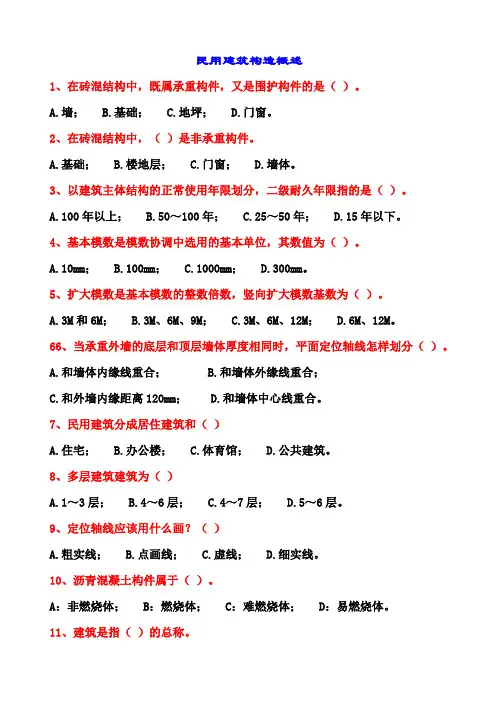

1、在砖混结构中，既属承重构件，又是围护构件的是（ ）。

A.墙； B.基础； C.地坪； D.门窗。

2、在砖混结构中，（ ）是非承重构件。

A.基础； B.楼地层； C.门窗； D.墙体。

3、以建筑主体结构的正常使用年限划分，二级耐久年限指的是（ ）。

A.100年以上； B.50～100年； C.25～50年； D.15年以下。

4、基本模数是模数协调中选用的基本单位，其数值为（ ）。

A.10mm； B.100mm； C.1000mm； D.300mm。

5、扩大模数是基本模数的整数倍数，竖向扩大模数基数为（ ）。

A.3M和6M； B.3M、6M、9M； C.3M、6M、12M； D.6M、12M。

66、当承重外墙的底层和顶层墙体厚度相同时，平面定位轴线怎样划分（ ）。

A.和墙体内缘线重合； B.和墙体外缘线重合；

C.和外墙内缘距离120mm； D.和墙体中心线重合。

7、民用建筑分成居住建筑和（ ）

A.住宅； B.办公楼； C.体育馆； D.公共建筑。

8、多层建筑建筑为（ ）

A.1～3层； B.4～6层； C.4～7层； D.5～6层。

9、定位轴线应该用什么画？（ ）

A.粗实线； B.点画线； C.虚线； D.细实线。

10、沥青混凝土构件属于（ ）。

A：非燃烧体； B：燃烧体； C：难燃烧体； D：易燃烧体。

11、建筑是指（ ）的总称。 A：建筑物； B：构筑物； C：建筑物，构筑物； D：建造物，构造物。

12、构成建筑的基本要素是（ ）。

A：建筑功能，建筑技术，建筑用途；

B：建筑功能，建筑形象，建筑用途；

C：建筑功能，建筑规模、建筑形象；

D：建筑功能，建筑技术，建筑形象。

13、建筑物按照使用性质可分为（ ）。

施工图纸识图

一、 常用建筑符号含义示例图

1、 材料类

2、 构造类

3、 构件代号含义

二、 记好看图口诀

1、 从上往下看，从左往右看。

2、 由外向里看，由大向小看，由粗向细看。

3、 图样说明对照看，建施结施结合看，设备图纸参照看。

4、 先看全局性基本图，后看局部性详图。

三、 复杂的线条、图例符号

1、 复杂的符号含义

2、 尺寸与标高

建筑标高=结构标高+装饰层厚度

3、 索引和详图符号

4、 引出线

5、 图形折断的符号

6、 对称的符号

7、 坡度的符号

8、 连接的符号

9、 指北针

四、 实战看图

建筑施工图是表示房屋总体布局，建筑外形，内部布置以及细部构造，内外装修，施工要求等内容的图样。

1、总平面图

2、平面图和常用图例

3、立面图

4、剖面图

5、详图

一、识图

1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等

二、建筑图纸符号大全

在建筑设计图中：

l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。

JX-03

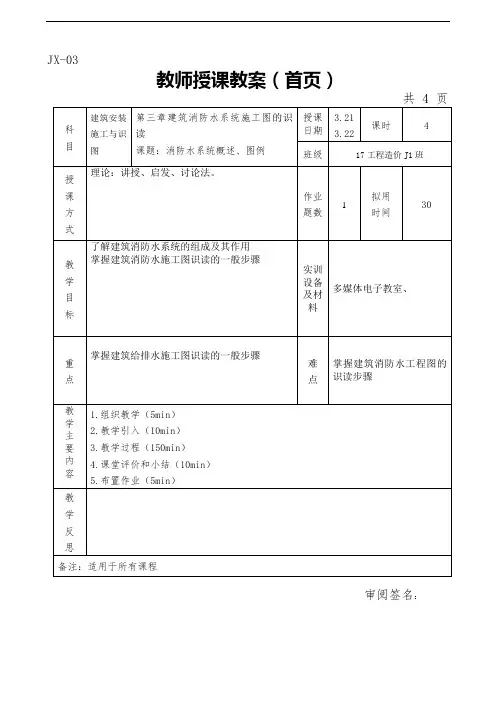

教师授课教案（首页）

共 4 页

科

目 建筑安装施工与识图 第三章建筑消防水系统施工图的识读

课题：消防水系统概述、图例 授课

日期 3.21

3.22 课时 4

班级 17工程造价J1班

授

课

方

式 理论：讲授、启发、讨论法。

作业

题数 1 拟用

时间 30

教

学

目

标 了解建筑消防水系统的组成及其作用

掌握建筑消防水施工图识读的一般步骤 实训设备及材料 多媒体电子教室、

重

点

掌握建筑给排水施工图识读的一般步骤 难

点 掌握建筑消防水工程图的识读步骤

教

学

主

要

内

容 1.组织教学（5min）

2.教学引入（10min）

3.教学过程（150min）

4.课堂评价和小结（10min）

5.布置作业（5min）

教

学

反

思

备注：适用于所有课程

审阅签名：

JX-03 教学过程 第 2 页

一、组织教学（5min）

1.清点人数、考勤，并记录请假或旷课的学生名单

2.控制教学课堂秩序，如玩手机、睡觉、聊天等现象

二、教学引入（10min）

建筑消防水系统的组成具体有哪些？同学们讨论一下

三、教学过程（150min）

①内容讲解（120m）

3.1.1消火栓灭火系统的组成

（1）消火栓设备

是消火栓给水系统中重要的灭火装置，是消火栓系统终端用水的控制装置。它由水枪、水带、消火栓（阀门）组成，通常将水枪、水带和消火栓按要求配套安装在消火栓箱内。

（2）消防管道

一般包括引入管、消防干管、消防立管以及相应阀门等的管道配件。

（3）消防水池

用于储存消防用水量。

（4）消防水箱

满足初期火灾扑灭所需的用水量和水压要求，一般储存的消防用水量。

（5）增压设备

用于提供消防给水所需的水量和水压。

（6）水泵接合器

连接消防车向室内消防给水系统加压供水的装置，是应急备用设备。
