直流电源三级滤波原理

直流电源滤波器的原理直流电源滤波器是将直流电源的输出进行滤波处理，使其尽量接近纯直流的电压输出。

滤波器的设计原理基于电容器和电感器的特性，通过将滤波器与直流电源串联连接，利用电容器和电感器的频率特性进行滤波处理。

滤波器的工作原理主要分为三个阶段：首先是整流阶段，其次是滤波阶段，最后是稳压阶段。

在整流阶段，通过整流电路将交流电源转换为直流电源。

这个过程中，交流电源中的负半周被去除，只有正半周得以保留。

这样就形成了一个半波整流的电流输出。

接下来是滤波阶段，该阶段利用电容器和电感器的特性进行滤波处理，以减少直流电源中的波动和纹波。

电容器具有对于高频信号的低阻抗，而对低频信号具有较高的阻抗。

所以，通过串联连接一个电容器，可以将高频成分去除，并保留低频成分。

电感器则相反，对高频信号具有较高阻抗，对低频信号具有较低的阻抗。

因此，串联电感器可以消除低频纹波，保留高频信号。

将电容器和电感器进行并联或串联可以实现对不同频率信号的滤波。

最后是稳压阶段，滤波器在滤波后的输出可能仍然存在一定的波动，为了减小这种波动，可以通过稳压措施来实现。

常见的稳压方式有电阻分压稳压和稳压二极管稳压。

电阻分压稳压利用电阻分压原理，在滤波后的输出电压前串联一个电阻分压电路，使得输出电压稳定在一定值。

稳压二极管稳压则是通过在电路中加入稳压二极管，使得在一定电压范围内，其电阻相对固定，从而实现电压的稳定输出。

总结来说，直流电源滤波器的工作原理基于电容器和电感器的特性，通过整流、滤波和稳压三个阶段对直流电源的输出进行滤波和稳定处理，以获得接近纯直流的电压输出。

这样可以确保直流电源的电压稳定性和电能质量，使其能够满足各种电气设备和电子器件的工作要求。

电源滤波的原理范文电源滤波是指通过使用RC电路、L电路或者LC电路等组合电路来改善电源中的噪声和波动，提高电源的稳定性和可靠性。

它的核心原理是通过滤除电源输入中的不规则变化，使得输出电源能够更加平稳、稳定，从而确保电器设备的正常运行。

一、高频滤波高频滤波主要是滤除电源输入中的高频噪声和干扰。

这些高频噪声主要来自电源输入端的电磁干扰、开关电源的谐波、工业设备的干扰等。

高频滤波主要采用电容滤波方法。

1.电容滤波电容是一种能够存储和释放电能的元件，具有低阻抗的特点。

通过串联电容器于电源输出端，可以将电源的直流分量留下，而滤除高频噪声。

电容器的容值越大，滤波效果越好。

2.电感滤波电感是一种能够储存磁场能量的元件，具有高阻抗的特点。

通过串联电感器于电源输入端，可以阻塞高频噪声的传播，达到滤波的效果。

3.稳压电路稳压电路是一种常见的高频滤波方法，通过采用稳压器件（如稳压二极管、稳压IC等）将输入的电源变化稳定在一个规定范围内，可以避免因噪声和波动引起的电器设备的不稳定。

二、低频滤波低频滤波主要是滤除电源输入中的低频噪声和干扰。

这些低频噪声主要来自电源输入端的电磁干扰、电网频率变化以及电器设备的起动和停止等。

低频滤波主要采用电感滤波和变压器滤波方法。

1.电感滤波电感滤波主要采用电感器进行处理，通过串联电感器于电源输入端，可以阻塞低频噪声的传播，达到滤波的效果。

2.变压器滤波变压器滤波是一种常见的低频滤波方法，通过变压器的作用将输入电流与输出电压进行隔离，有效滤除输入电源中的低频噪声和干扰。

电源滤波还可以通过串联多个滤波元件或采用多级滤波电路来提高滤波效果。

例如，可以在电源输入端串联电容和电感组成的LC电路，或者在电源输出端串联多个C电容进行滤波。

总之，电源滤波的原理是通过使用RC电路、L电路或者LC电路等组合电路来滤除电源输入中的不规则变化，提高电源的稳定性和可靠性。

高频滤波通过电容、电感和稳压电路等方法滤除高频噪声和干扰，低频滤波通过电感滤波和变压器滤波等方法滤除低频噪声和干扰。

电源滤波电路的工作原理交流电经过二极管整流之后，方向单一了，但是大小（电流强度）还是处在不断地变化之中。

这种脉动直流一般是不能直接用来给无线电装供电的。

要把脉动直流变成波形平滑的直流，还需要再做一番“填平取齐”的工作，这便是滤波。

换句话说，滤波的任务，就是把整流器输出电压中的波动成分尽可能地减小，改造成接近恒稳的直流电。

一、电容滤波电路电容器是一个储存电能的仓库。

在电路中，当有电压加到电容器两端的时候，便对电容器充电，把电能储存在电容器中；当外加电压失去（或降低）之后，电容器将把储存的电能再放出来。

充电的时候，电容器两端的电压逐渐升高，直到接近充电电压；放电的时候，电容器两端的电压逐渐降低，直到完全消失。

电容器的容量越大，负载电阻值越大，充电和放电所需要的时间越长。

这种电容带两端电压不能突变的特性，正好可以用来承担滤波的任务。

图5-9是最简单的电容滤波电路，电容器与负载电阻并联，接在整流器后面，下面以图5-9（a）所示半波整施情况说明电容滤波的工作过程。

在二极管导通期间，e2向负载电阻Rfz提供电流的同时，向电容器C充电，一直充到最大值。

e2达到最大值以后逐渐下降；而电容器两端电压不能突然变化，仍然保持较高电压。

这时，D受反向电压，不能导通，于是Uc便通过负载电阻Rfz放电。

由于C和Rfz较大，放电速度很慢，在e2下降期间里，电容器C上的电压降得不多。

当e2下一个周期来到并升高到大于Uc时，又再次对电容器充电。

如此重复，电容器C两端（即负载电阻Rfz：两端）便保持了一个较平稳的电压，在波形图上呈现出比较平滑的波形。

图5-10（a）（b）中分别示出半波整流和全波整流时电容滤波前后的输出波形。

显然，电容量越大，滤波效果越好，输出波形越趋于平滑，输出电压也越高。

但是，电容量达到一定值以后，再加大电容量对提高滤波效果已无明显作用。

通常应根据负载电用和输出电说的大小选择最佳电容量。

表5-2中所列滤波电容器容量和输出电流的关系，可供参考。

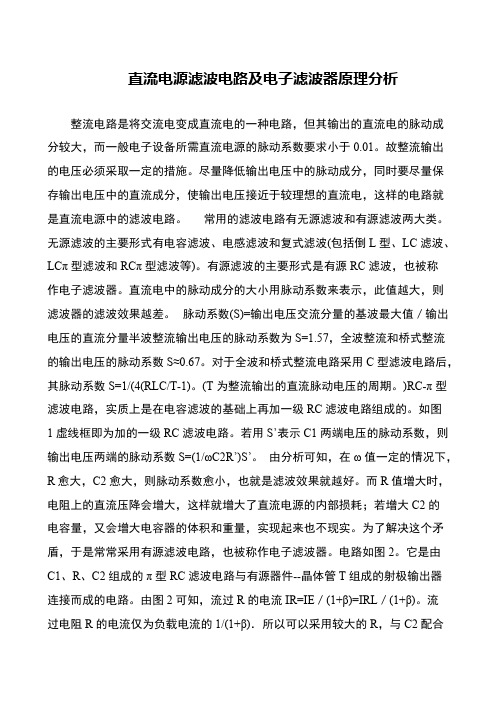

直流电源滤波电路及电子滤波器原理分析整流电路是将交流电变成直流电的一种电路，但其输出的直流电的脉动成分较大，而一般电子设备所需直流电源的脉动系数要求小于0.01。

故整流输出的电压必须采取一定的措施。

尽量降低输出电压中的脉动成分，同时要尽量保存输出电压中的直流成分，使输出电压接近于较理想的直流电，这样的电路就是直流电源中的滤波电路。

常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1.57，全波整流和桥式整流的输出电压的脉动系数S≈0.67。

对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1/(4(RLC/T-1)。

(T为整流输出的直流脉动电压的周期。

)RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

如图1虚线框即为加的一级RC滤波电路。

若用S’表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R’)S’。

由分析可知，在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。

而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。

为了解决这个矛盾，于是常常采用有源滤波电路，也被称作电子滤波器。

电路如图2。

它是由C1、R、C2组成的π型RC滤波电路与有源器件--晶体管T组成的射极输出器连接而成的电路。

由图2可知，流过R的电流IR=IE／(1+β)=IRL／(1+β)。

流过电阻R的电流仅为负载电流的1/(1+β)．所以可以采用较大的R，与C2配合。

电源滤波电路原理
电源滤波电路是一种用于减少电源中噪声和干扰的电路。

在电子设备中，电源噪声和干扰会对设备的正常运行产生影响，因此需要采用电源滤波电路来减少这些干扰。

电源滤波电路的原理是利用电容和电感器来滤除电源中的高频噪声和干扰。

电容器可以通过存储电荷来滤除高频噪声，而电感器则可以通过阻止高频信号的流动来滤除干扰。

在电源滤波电路中，通常采用LC滤波器来滤除电源中的噪声和干扰。

LC滤波器由电容和电感器组成，电容器和电感器串联在一起，形成一个谐振回路。

当电源中的高频噪声和干扰进入LC滤波器时，它们会被电容器和电感器滤除，从而减少电源中的噪声和干扰。

除了LC滤波器外，还有其他类型的电源滤波电路，如RC滤波器和Pi滤波器。

RC滤波器由电容和电阻器组成，电容器通过存储电荷来滤除高频噪声，而电阻器则通过阻止高频信号的流动来滤除干扰。

Pi滤波器由电容和电感器组成，电容器和电感器并联在一起，形成一个谐振回路。

当电源中的高频噪声和干扰进入Pi滤波器时，它们会被电容器和电感器滤除，从而减少电源中的噪声和干扰。

电源滤波电路是一种非常重要的电路，它可以减少电源中的噪声和干扰，保证电子设备的正常运行。

在设计电源滤波电路时，需要根据具体的应用场景选择合适的滤波器类型和参数，以达到最佳的滤
波效果。

各种电源滤波电路图及工作原理在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。

本文将对各种形式的滤波电路进行分析。

一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。

二、滤波原理1.单向脉动性直流电压的特点图1（a）所示是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。

但根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压，如图1（b）所示。

在图1（b）中，虚线部分是单向脉动性直流电压U o中的直流成分，实线部分是U o中的交流成分。

图1：单向脉动性电压的分解2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。

在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。

图2所示是电容滤波原理图。

图2（a）为整流电路的输出电路。

交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo图2（b）为电容滤波电路。

由于电容C1对直流电相当于开路，这样整流电路输出的直流电压不能通过C1到地，只有加到负载R L上。

对于整流电路输出的交流成分，因C1容量较大，容抗较小，交流成分通过C1流到地端，而不能加到负载R L。

这样，通过电容C1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。

滤波电容C1的容量越大，对交流成分的容抗越小，使残留在负载R L上的交流成分越小，滤波效果就越好。

图2：电容滤波原理图3.电感滤波原理图3所示是电感滤波原理图。

由于电感L1对直流电相当于通路，这样整流电路输出的直流电压直接加到负载R L上。

对于整流电路输出的交流成分，因L1电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过C1流到负载R L。

直流电源滤波器原理及其作用
直流电源滤波器是电子电路中常见的一种元件，它的作用是用
来减小直流电源中的脉动成分，使输出电压更加稳定。

在直流电源中，由于电源本身的波动或者其他原因引起的波动都会导致输出电
压的不稳定，直流电源滤波器的作用就是通过滤除这些波动成分，
使得输出电压更加平稳。

直流电源滤波器的原理是利用电容器和电感器来滤除直流电源
中的脉动成分。

电容器通过存储电荷的方式来平滑电压，当电源电
压波动时，电容器会释放或者吸收电荷，从而减小输出电压的波动。

而电感器则通过其自身的电感特性来阻碍电流的变化，从而减小电
压的波动。

通过合理地组合电容器和电感器，可以有效地滤除直流
电源中的脉动成分，使得输出电压更加稳定。

直流电源滤波器在各种电子设备中都有广泛的应用，特别是对
于对电压稳定性要求较高的设备，如通信设备、计算机等。

它能够
有效地减小电源中的脉动成分，保证设备的正常工作，同时也能够
减小对其他电子元件的影响，延长设备的使用寿命。

总之，直流电源滤波器通过利用电容器和电感器来滤除直流电
源中的脉动成分，使得输出电压更加稳定。

它在电子设备中起着至关重要的作用，保证设备的正常工作和稳定性。

电源滤波电路原理
电源滤波电路是用于消除或减小电源干扰信号的一种电路。

在现代电子设备中，电源滤波电路的作用越来越重要，因为电源噪声会影响信号质量和设备性能，甚至会导致设备故障。

电源滤波电路一般由电容、电感和电阻等元件组成。

电容和电感被用来分别滤除高频和低频噪声，而电阻则被用来调节电路的阻抗和降低干扰水平。

电源滤波电路的原理是通过将电源信号通过合适的滤波器滤除
掉噪声信号，以保证电路的稳定性和可靠性。

在滤波器中，电容和电感的选择非常重要，它们的值需要根据电源信号的频率和幅度来确定。

此外，电源滤波电路的优化也非常重要。

科学的电源设计和良好的电源滤波电路不仅可以提高设备的性能和可靠性，还可以节省能源和减少环境污染。

总的来说，电源滤波电路的原理是通过合适的电路设计和元件组合来滤除电源噪声，以确保设备运行的稳定性和可靠性。

在实际应用中，需要根据具体的情况进行优化设计，并定期检查电源滤波电路的性能，以确保设备的正常运行。

- 1 -。

各种电源滤波电路图及工作原理在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。

本文将对各种形式的滤波电路进行分析。

一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；兀型RC滤波电路；H型LC滤波电路；电子滤波器电路。

二、滤波原理1•单向脉动性直流电压的特点图1(R所示是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。

但根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压，如图1 (b)所示。

在图1 (b)中，虚线部分是单向脉动性直流电压U。

中的直流成分，实线部分是U。

中的交流成分。

图1：单向脉动性电压的分解2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。

在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。

图2所示是电容滤波原理图。

图2 (a)为整流电路的输岀电路。

交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo 图2 (b)为电容滤波电路。

由于电容CI对直流电相当于开路，这样整流电路输出的直流电压不能通过Cl到地，只有加到负载RL上。

对于整流电路输出的交流成分，因Cl 容量较大，容抗较小，交流成分通过Cl流到地端，而不能加到负载R L。

这样，通过电容Cl的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。

滤波电容Cl的容量越大，对交流成分的容抗越小，使残留在负载RL上的交流成分越小，滤波效果就越好。

(a)(b)图2：电容滤波原理图3.电感滤波原理图3所示是电感滤波原理图。

由于电感Ll对直流电相当于通路，这样整流电路输出的直流电压直接加到负载R二上。

对于整流电路输出的交流成分，因Ll电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过Cl流到负载Rx这样，通过电感Ll的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。

直流电源工作原理直流电源（Direct Current Power Supply）是一种将交流电转换为直流电供给电子设备所需电能的装置。

在现代电子设备中，直流电源应用广泛，它不仅能够提供稳定的电流和电压，还能保证电子设备的正常工作。

本文将介绍直流电源的工作原理，并探讨其在电子设备中的应用。

一、直流电源原理直流电源的工作原理基于直流转换技术。

其主要包括整流、滤波和稳压三个过程。

1. 整流整流是将交流电转换为直流电的过程。

交流电流经过一个整流器，可以使用二极管等器件来实现，其目的是将电流的方向变为单向。

在整流器中，正半周期的电流通过，负半周期的电流被阻断，从而实现了交流电到直流电的转换。

2. 滤波滤波是对整流后的电流进行处理，去除其余波动的过程。

由于整流器转换的直流电仍然存在着一定的脉动，需要进行滤波以去除脉动成分。

滤波器可以采用电容、电感等元件搭建，通过它们的电压与电流特性来平滑输出电流，使其接近理想的直流电。

3. 稳压稳压是为了保持输出电压的稳定性。

在直流电源中，采用稳压模块对输出电压进行调节。

常见的稳压器元件有三极管、集成稳压器等。

稳压模块通过对输出电流实时监测与调整，保持输出电压恒定不变。

二、直流电源的应用直流电源广泛应用于各种电子设备中，下面将介绍几个典型的应用实例。

1. 计算机电源在计算机系统中，直流电源被用于为主板、硬盘、显卡等各个电子组件提供电能。

由于计算机对电源的稳定性要求较高，直流电源的稳压性能必须可靠，以确保计算机的正常工作。

2. 通信设备电源无线通信设备、通信基站等设备需要长时间稳定运行，因此对电源要求较高。

直流电源能够提供稳定的电流和电压，满足通信设备工作的需求。

3. 光伏发电系统在光伏发电系统中，直流电源起到关键作用。

光伏电池将太阳能转换为直流电能，然后通过直流电源进行处理，最后变为可供电器设备使用的电能。

4. 电动汽车充电器随着电动汽车的普及，直流电源在电动汽车充电设备中得到了广泛应用。
