隐蔽工程检查验收及影像资料的收集1、隐蔽工程的定义指建筑物、构筑物在施工期间将建筑材料或构配件埋于物体之中后被覆盖外表看不见的实物。

如地基及基础、路基填筑、隧道支护、钢筋、水电管线敷设、设备基础、电缆保护管槽等分部分项工程。

2、隐蔽工程范围《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》的规定：工程开工前，监理单位组织施工单位按照施工图设计和验标要求，结合工程实际和施组安排提前划分单位工程、分部工程、分项工程，制定编号、建立台账。

监理单位按照验标和《监理实施细则》确定的需进行旁站监理的隐蔽工程部位和内容，书面通知施工单位需进行隐蔽工程检查验收范围。

隐蔽工程检查验收范围可以结合旁站监理的相关内容制定。

3、隐蔽工程检查验收程序隐蔽工程检查验收程序4、隐蔽工程影像资料的采集、留存、上报隐蔽工程影像资料分图像、视频两种格式。

其中：隐蔽工程图像资料采集范围为全部隐蔽工程；隐蔽工程视频资料采集范围为重要隐蔽工程的关键部位。

隐蔽工程影像资料的采集、留存、上报的要求见下表。

隐蔽工程影像资料的采集、留存、上报汇表注：具备上传铁路工程管理平台条件的项目，应自拍摄之日起于七日内上传平台中的隐蔽工程影像资料管理系统，施工单位负责隐蔽工程图像资料的上传工作、监理单位负责重要隐蔽工程的关键部位视频资料的上传工作，并报工程建设指挥部影像资料专（兼）职管理人员归档。

《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》规定的关键部位：视频采集范围5、隐蔽工程检查视频采集程序隐蔽工程视频采集留存是加强隐蔽工程质量控制和责任追溯的重要手段，监理人员要充分重视视频采集对保障工程质量的重要作用，由监理站负责各监理项目的隐蔽工程视频采集留存工作。

①施工单位自检合格并报检后，现场监理工程师首先对自检资料和必要的检查资料进行检查，合格后对自检资料和必要的检查资料进行视频采集，同时复述检查的内容和结果，并确定现场检查的时间。

②现场监理工程师按时到场后，各单位的检验人员应集中站于标识牌附近，施工、监理单位检查人员在标识牌上签字，需建设、设计单位参加的，参加人员也应在标识牌上签字。

一、编制依据1、重庆绕城高速公路东段段项目土建工程施工招标文件2、绕城高速东段项目土建工程《施工图纸》4、《公路工程路基施工技术规范》(JTG F10—2006)5、《公路桥涵施工技术规范》(JTG/T F50-2011)6、《公路工程质量检验评定标准》(JTG F80/1-2004) 。

7、公路隧道施工技术规范《JTG/T F60—2009》8 、江津至綦江段项目土建工程施工管理办法二、编制原则1、加强对隐蔽工程的质量控制，杜绝隐蔽工程的质量隐患。

2、对隐蔽工程采取完成验收前不进行覆盖，检查验收不合格的决不能进行下道工序施工的原则。

3、对隐蔽工程的施工技术管理人员在施工前进行技术培训的原则。

4、隐蔽工程的关键部位、关键过程的验收采取验收过程必须用摄像机、照相机拍摄、影像资料分类妥善保管的原则。

三、范围1、隐蔽工程是指将被其后工程施工所隐蔽的分项、分部工程,在隐蔽前所进行的检查验收.例如桥梁桩基砼灌注、桩基钢筋笼的加工和安装，涵洞基底地基处理和基础砼施工等等.2、本验收办法适用与重庆三环绕城高速公路江津至綦江段项目土建工程施工过程中所有属于隐蔽工程和工序的项目。

四、隐蔽工程检查验收实施办法（一)隐蔽工程检查验收机构的程序：一般的隐蔽工程由专业监理工程师或者监理组长组织验收.具备阶段性验收条件的隐蔽工程由总监办组织验收。

由工程变更，设计变更引起的隐蔽工程验收，要及时通知业主参与验收.（二）隐蔽工程检查验收程序如下：1、隐蔽工程施工完毕，承包单位按有关技术规程、规范、施工图纸先进行自检,自检合格后,填写《报验申请表》,附上相应的工程检查证（或隐蔽工程检查记录）及有关材料证明，试验报告，复试报告等，报送项目监理工程师审查.2、监理工程师收到报验申请后首先对质量证明资料进行审查，并在合同规定的时间内到现场检查（检测或核查)，承包单位的专职质检工程师及相关施工人员应随同一起到现场。

3、经现场检查，如符合质量要求，监理工程师在《报验申请表》及工程检查证（或隐蔽工程检查记录)上签字确认，准予承包单位隐蔽、覆盖,进入下一道工序施工。

施工影像资料的收集和整理附件：施工影像资料的收集和整理管理办法施工影像资料能很好地再现施工现场的施工管理状况和进行情况,并且是了解隐蔽工程的必要资料。

施工影像资料包括反映项目建设全过程的照片、可视光盘、电子文件等，它是记录204国道灌云南段改扩建工程（以下简称本项目）从原始状态到工程完工全过程、全方面管理的重要文档。

为提高本项目建设管理和工程质量水平，促进项目建设管理的标准化、科学化和规范化，结合本项目实际，制定《204国道灌云南段改扩建工程施工影像资料的收集和整理管理办法》一、影像资料的特性1、具有直观性和及时性它展示的进度、质量、工程缺陷的整改以及安全文明情况等一目了然，使参建各方都能够直观、及时地掌握工程的进展和质量状态。

2、具有长期保存、简易操作的特性目前的影像资料一般都以刻录光盘、照片等电子文件格式保存，具有操作简单，便于长期保存的优点；本项目不采用刻录光盘，移动存储设备采用存储容量1T以上希捷品牌移动硬盘。

3、具有比较性和可追溯性常用于工程缺陷整改、质量和安全事故的调查，往往是最重要的取证方法之一。

通过影像资料可以将整改前后、事故发生前后过程进行对比和追溯，从而确认整改效果和事故原因。

4、是项目管理工作的一种重要手段比如在工程变更申报、监理指令等，影像资料能对所述事项进行详细描述，其反映的内容更具有真实性、权威性。

二、影像资料的分类1、原始状态：主要反映原始地形地貌；原有修建、障碍的位置、形状；沿线河塘位置、走向、河面河底标高和护坡类型；地上地下管线布置、走向；原有周边道路状态等。

2、隐蔽工程：主要反映基坑开挖至设计标高时地基土质情况，以及地基处理前后的状况；钻孔灌注桩、粉喷桩等施工全过程。

3、材料和机械装备：主要反映山场碎石土、土工格栅、砂石料、沥青、钢材等原材料；级配碎石、混凝土、基层混合料、面层混合料等拌合后的粒径、配比情形；装载机、挖机、摊铺机、压路机等装备的型号、数量。

4、施工进程：主要反映工程施工各环节、各工序施工进程当中的人员、机械配置情形；主要施工方法；特殊情形的处理方案等，尤其要正视影响工程造价、进度、质量、安全隐患的因素。

隐蔽工程检查验收及影像资料的收集1、隐蔽工程的定义指建筑物、构筑物在施工期间将建筑材料或构配件埋于物体之中后被覆盖外表看不见的实物。

如地基及基础、路基填筑、隧道支护、钢筋、水电管线敷设、设备基础、电缆保护管槽等分部分项工程。

2、隐蔽工程范围《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》的规定：工程开工前，监理单位组织施工单位按照施工图设计和验标要求，结合工程实际和施组安排提前划分单位工程、分部工程、分项工程，制定编号、建立台账。

监理单位按照验标和《监理实施细则》确定的需进行旁站监理的隐蔽工程部位和内容，书面通知施工单位需进行隐蔽工程检查验收范围。

隐蔽工程检查验收范围可以结合旁站监理的相关内容制定。

3、隐蔽工程检查验收程序隐蔽工程检查验收程序4、隐蔽工程影像资料的采集、留存、上报隐蔽工程影像资料分图像、视频两种格式。

其中：隐蔽工程图像资料采集范围为全部隐蔽工程；隐蔽工程视频资料采集范围为重要隐蔽工程的关键部位。

隐蔽工程影像资料的采集、留存、上报的要求见下表。

隐蔽工程影像资料的采集、留存、上报汇表注：具备上传铁路工程管理平台条件的项目，应自拍摄之日起于七日内上传平台中的隐蔽工程影像资料管理系统，施工单位负责隐蔽工程图像资料的上传工作、监理单位负责重要隐蔽工程的关键部位视频资料的上传工作，并报工程建设指挥部影像资料专（兼）职管理人员归档。

《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》规定的关键部位：视频采集范围5、隐蔽工程检查视频采集程序隐蔽工程视频采集留存是加强隐蔽工程质量控制和责任追溯的重要手段，监理人员要充分重视视频采集对保障工程质量的重要作用，由监理站负责各监理项目的隐蔽工程视频采集留存工作。

①施工单位自检合格并报检后，现场监理工程师首先对自检资料和必要的检查资料进行检查，合格后对自检资料和必要的检查资料进行视频采集，同时复述检查的内容和结果，并确定现场检查的时间。

②现场监理工程师按时到场后，各单位的检验人员应集中站于标识牌附近，施工、监理单位检查人员在标识牌上签字，需建设、设计单位参加的，参加人员也应在标识牌上签字。

隐蔽工程影像资料管理制度为加强高速SLZT-3标项目工程质量，实现工程检验验收的透明化，影像资料成为了质量管理内业资料的重要组成部分。

隐蔽工程项目作为下道工序施工所隐蔽的工程项目，在隐蔽前必须进行隐蔽检查及影像资料的收集，以保证工程的质量和工程顺利完成。

影像资料要求有以下几点：一、影像资料要齐全、完整、真实，且（除要求整改返工项目）内容必须符合设计及规范要求。

对于整改返工项目，达到验收合格后应在进行拍摄，形成闭合资料。

二、影像资料要求主体突出，标识清楚，说明详细，画面清晰。

影像资料应包括标识标牌，自检人员、监理抽检人员、验收时间（照片上应有年月日时分）、检测数据等内容。

三、数码相机不得小于1200万像素，且必须有即时时间显示和记录，确保记录的时效性和真实性。

且能真实显示工序开工前的原始状态，过程中及完工后的质量状态，反映工程质量检查验收及存在问题的处理情况，并有效说明质量关键点的控制情况。

四、隐蔽工程影像资料要能确保清晰真实再现隐蔽工程工序验收过程，做到工程质量责任具有可追溯性。

五、影像资料拍摄时，标识牌采用白底黑字牌进行，尽可能置于照片边角处，标志牌大小80*60cm。

六、各工点技术员负责做好各自管段的工程图片收集、整理和管理工作，以备各级检查，并由各工点技术员于及时将影像资料分工点、分部位整理好报项目部质量环保部汇总。

七、各作业队的资料员也必须收集整理好本队的隐蔽工程照片，以便检查和整理资料时使用。

八、质量环保部将影像资料按分部分项工程编辑或word文件进行分类、归档、保存，做到照片清晰，里程连续，对同一拍摄对象能提供不同角度照片，影像资料齐全，单独存档。

九、隐蔽工程清单⑴路基工程地基处理(水泥搅拌桩、管桩、水泥(石灰)土、机井回填、沟塘清淤回填、墓穴开挖回填)、碎石(砂、毛渣石)垫层、土工合成材料处治层、陡坡路堤或填挖交界、半填半挖路基采用挖台阶、土工格栅加筋，碎石盲沟、碎石排水层或渗沟，结构物台背及基础周围填土等。

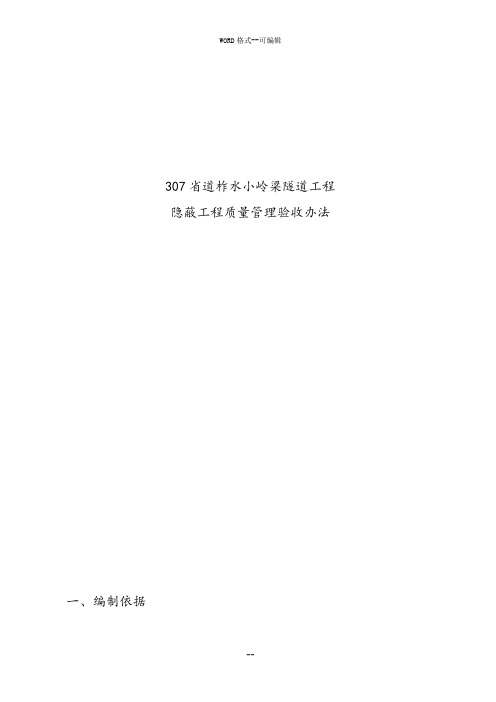

307省道柞水小岭梁隧道工程隐蔽工程质量管理验收办法一、编制依据1、307省道柞水小岭梁隧道工程施工招标文件2、307省道柞水小岭梁隧道工程施工图纸4、《公路工程路基施工技术规范》（JTG F10-2006）5、《公路桥涵施工技术规范》(JTG/T F50-2011)6、《公路工程质量检验评定标准》(JTG F80/1-2004) .7、公路隧道施工技术规范《JTG/T F60-2009》8 、307省道柞水小岭梁隧道工程相关管理办法二、编制原则1、加强对隐蔽工程的质量控制，杜绝隐蔽工程的质量隐患。

2、对隐蔽工程采取完成验收前不进行覆盖，检查验收不合格的决不能进行下道工序施工的原则。

3、对隐蔽工程的施工技术管理人员在施工前进行技术培训的原则。

4、隐蔽工程的关键部位、关键过程的验收采取验收过程必须用摄像机、照相机拍摄、影像资料分类妥善保管的原则。

三、范围1、隐蔽工程是指将被其后工程施工所隐蔽的分项、分部工程，在隐蔽前所进行的检查验收。

2、本验收办法适用307省道柞水小岭梁隧道工程施工程施工过程中所有属于隐蔽工程和工序的项目。

四、隐蔽工程检查验收实施办法（一）隐蔽工程检查验收机构的程序：一般的隐蔽工程由专业监理工程师或者监理组长组织验收。

具备阶段性验收条件的隐蔽工程由总监办组织验收。

由工程变更，设计变更引起的隐蔽工程验收，要及时通知管理处参与验收。

（二）隐蔽工程检查验收程序如下：1、隐蔽工程施工完毕，承包单位按有关技术规程、规范、施工图纸先进行自检，自检合格后，填写《报验申请表》，附上相应的工程检查证（或隐蔽工程检查记录）及有关材料证明，试验报告，复试报告等，报送项目监理工程师审查。

2、监理工程师收到报验申请后首先对质量证明资料进行审查，并在合同规定的时间内到现场检查（检测或核查），承包单位的专职质检工程师及相关施工人员应随同一起到现场。

3、经现场检查，如符合质量要求，监理工程师在《报验申请表》及工程检查证（或隐蔽工程检查记录）上签字确认，准予承包单位隐蔽、覆盖，进入下一道工序施工。

隐蔽工程检查验收及影像资料的收集1、隐蔽工程的定义指建筑物、构筑物在施工期间将建筑材料或构配件埋于物体之中后被覆盖外表看不见的实物。

如地基及基础、路基填筑、隧道支护、钢筋、水电管线敷设、设备基础、电缆保护管槽等分部分项工程。

2、隐蔽工程范围《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》的规定: 工程开工前，监理单位组织施工单位按照施工图设计和验标要求，结合工程实际和施组安排提前划分单位工程、分部工程、分项工程，制定编号、建立台账。

监理单位按照验标和《监理实施细则》确定的需进行旁站监理的隐蔽工程部位和内容，书面通知施工单位需进行隐蔽工程检查验收范围。

隐蔽工程检查验收范围可以结合旁站监理的相关内容制定。

3、隐蔽工程检查验收程序隐蔽工程检杳验收程序4、隐蔽工程影像资料的采集、留存、上报隐蔽工程影像资料分图像、视频两种格式。

其中：隐蔽工程图像资料采集范围为全部隐蔽工程；隐蔽工程视频资料采集范围为重要隐蔽工程的关键部位。

隐蔽工程影像资料的采集、留存、上报的要求见下表。

隐敝工程影像资料的米集、留存、上报汇表注：具备上传铁路工程管理平台条件的项目，应自拍摄之日起于七日内上传平台中的隐蔽工程影像资料管理系统，施工单位负责隐蔽工程图像资料的上传工作、监理单位负责重要隐蔽工程的关键部位视频资料的上传工作，并报工程建设指挥部影像资料专（兼）职管理人员归档。

《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》规定的关键部位:视频采集范围5、隐蔽工程检查视频采集程序隐蔽工程视频采集留存是加强隐蔽工程质量控制和责任追溯的重要手段，监理人员要充分重视视频采集对保障工程质量的重要作用，由监理站负责各监理项目的隐蔽工程视频采集留存工作。

①施工单位自检合格并报检后，现场监理工程师首先对自检资料和必要的检查资料进行检查，合格后对自检资料和必要的检查资料进行视频采集，同时复述检查的内容和结果，并确定现场检查的时间。

②现场监理工程师按时到场后，各单位的检验人员应集中站于标识牌附近，施工、监理单位检查人员在标识牌上签字，需建设、设计单位参加的，参加人员也应在标识牌上签字。

工程影像资料收集整理办法莀为切实加强甜永高速公路建设项目工程的施工管理水平，提升工程实体质量，羈反映工程质量验收资料和现场实物质量的一致性，在整个项目的施工阶段，应采用拍照、摄像等方式记录隐蔽工程及关键性工序的施工过程，并形成一套完整的影像资料和电子文件。

一、二、影像资料收集内容和质量要求蒃1、工序检查验收蚂所拍摄的影像资料应能全面的记录整个施工全过程的质量状况，所有的隐蔽袈工程验收及关键工序都应该按检验批拍摄留存影像资料，每个拍摄部位至少应有一张全面反映质量验收和控制情况的照片。

2、安全质量问题及处理结果螇施工过程中发现的安全质量问题及处理过程进行拍摄记录，作为验收的凭证，薃发现问题、整改问题影像资料要做到前后闭合。

3、与设计不符的地质肃对施工过程中出现的与设计文件不相符的地质情况应及时予以拍摄记录，作薀为工程变更和索赔的依据。

．4、动态影像资料的收集薆对于施工过程中的每道同类工序应至少收集一套具有代表性的施工及检测蚃全过程的动态影像资料5、科研及新材料、新结构、新工艺在项目上的运用芀拍摄的影像资料能全面反映新技术、新工艺及科研项目在工程上的运用情况。

羇6、拍摄数量及质量要求芅数量上要求对规定的每个拍摄部位至少应该有一张全面反映质量验收和控制蚃状况的工程照片、当某一隐蔽工程部位一张照片不能完全反映现场实际质量情况时应当提供多张不同角度拍摄的照片。

所拍摄的照片要求清晰、里程连续，能够真实、有效、全面的反映具体工序真实情况，照片要有鲜明的特点突出主题，当采集内容需要计量、测量时、应使用器具及标尺进行拍摄记录，标尺设置要准确。

二、影像资料拍摄格式及编辑要求蚁1、拍摄动态影像资料时使用高清格式、分辨率不小于1024*768，使用摄像机蝿像素不低于500万。

，使用数码照1024*768格式，分辨率不小于JPG、拍摄静态影像资料时使用2莇．万。

相机的像素不低于1000、为保证影像资料信息的可追溯性，有利于影像资料编辑归档，所有影像资3螃料拍摄时标示牌统一采用白底黑字标牌进行标识、标牌置于照片的边角处，标宽为50cm*30cm。

隐蔽工程检查验收及影像资料的收集1、隐蔽工程的定义指建筑物、构筑物在施工期间将建筑材料或构配件埋于物体之中后被覆盖外表看不见的实物。

如地基及基础、路基填筑、隧道支护、钢筋、水电管线敷设、设备基础、电缆保护管槽等分部分项工程。

2、隐蔽工程范围《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》的规定：工程开工前，监理单位组织施工单位按照施工图设计和验标要求，结合工程实际和施组安排提前划分单位工程、分部工程、分项工程，制定编号、建立台账。

监理单位按照验标和《监理实施细则》确定的需进行旁站监理的隐蔽工程部位和内容，书面通知施工单位需进行隐蔽工程检查验收范围。

隐蔽工程检查验收范围可以结合旁站监理的相关内容制定。

3、隐蔽工程检查验收程序隐蔽工程检查验收程序4、隐蔽工程影像资料的采集、留存、上报隐蔽工程影像资料分图像、视频两种格式。

其中：隐蔽工程图像资料采集范围为全部隐蔽工程；隐蔽工程视频资料采集范围为重要隐蔽工程的关键部位。

隐蔽工程影像资料的采集、留存、上报的要求见下表。

隐蔽工程影像资料的采集、留存、上报汇表注：具备上传铁路工程管理平台条件的项目，应自拍摄之日起于七日内上传平台中的隐蔽工程影像资料管理系统，施工单位负责隐蔽工程图像资料的上传工作、监理单位负责重要隐蔽工程的关键部位视频资料的上传工作，并报工程建设指挥部影像资料专（兼）职管理人员归档。

《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》规定的关键部位：视频采集范围5、隐蔽工程检查视频采集程序隐蔽工程视频采集留存是加强隐蔽工程质量控制和责任追溯的重要手段，监理人员要充分重视视频采集对保障工程质量的重要作用，由监理站负责各监理项目的隐蔽工程视频采集留存工作。

①施工单位自检合格并报检后，现场监理工程师首先对自检资料和必要的检查资料进行检查，合格后对自检资料和必要的检查资料进行视频采集，同时复述检查的内容和结果，并确定现场检查的时间。

②现场监理工程师按时到场后，各单位的检验人员应集中站于标识牌附近，施工、监理单位检查人员在标识牌上签字，需建设、设计单位参加的，参加人员也应在标识牌上签字。

一、工程施工隐蔽影像资料的定义工程施工隐蔽影像资料是指在施工过程中，对隐蔽工程部位、关键工序、特殊工艺等进行拍照、录像等手段，形成的能够反映施工过程和施工质量的影像资料。

二、工程施工隐蔽影像资料的作用1. 质量监管：隐蔽影像资料可以帮助监理工程师、质量检验员等对施工过程进行有效监督，确保工程质量符合相关标准和规范。

2. 工程追溯：在工程后期或发生质量问题时，隐蔽影像资料可以作为重要的证据，追溯问题发生的原因和责任。

3. 工程验收：隐蔽影像资料可以作为工程验收的重要依据，为工程验收提供直观、可靠的证据。

4. 技术交流：隐蔽影像资料可以用于技术交流和培训，提高施工人员的技术水平。

三、工程施工隐蔽影像资料的拍摄要点1. 隐蔽工程部位：对钢筋、混凝土、管道、电气线路等隐蔽工程部位进行拍摄，确保拍摄到关键部位。

2. 关键工序：对施工过程中的关键工序进行拍摄，如钢筋绑扎、混凝土浇筑、管道安装等。

3. 特殊工艺：对特殊工艺进行拍摄，如防水、保温、装饰等。

4. 施工环境：拍摄施工现场环境，如天气、温度、湿度等，为工程追溯提供依据。

5. 施工人员：拍摄施工人员操作过程，确保拍摄到施工人员的操作细节。

四、工程施工隐蔽影像资料的管理1. 归档：将拍摄好的隐蔽影像资料进行整理、分类、归档，确保资料完整、有序。

2. 保存：采用电子、纸质等多种方式保存隐蔽影像资料，确保资料长期有效。

3. 查阅：对隐蔽影像资料进行定期查阅，确保资料的真实性和有效性。

4. 更新：在施工过程中，根据实际情况对隐蔽影像资料进行更新，确保资料与实际施工相符。

工程施工隐蔽影像资料在工程质量监管、工程追溯、工程验收等方面具有重要作用。

施工单位应重视隐蔽影像资料的拍摄、管理和使用，确保工程质量，提高工程管理水平。

第2篇一、隐蔽影像资料的定义工程施工隐蔽影像资料是指在工程建设过程中，对隐蔽工程部位、关键环节、特殊工艺等进行的摄影或摄像记录。

这些隐蔽工程部位通常指不易直接观察到的部位，如管道、线路、电缆等。
