开关二极管有哪些种类

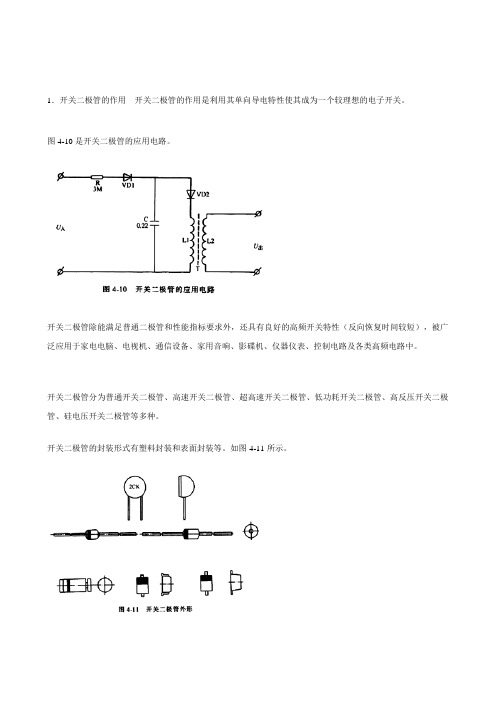

1．开关二极管的作用开关二极管的作用是利用其单向导电特性使其成为一个较理想的电子开关。

图4-10是开关二极管的应用电路。

开关二极管除能满足普通二极管和性能指标要求外，还具有良好的高频开关特性（反向恢复时间较短），被广泛应用于家电电脑、电视机、通信设备、家用音响、影碟机、仪器仪表、控制电路及各类高频电路中。

开关二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅电压开关二极管等多种。

开关二极管的封装形式有塑料封装和表面封装等。

如图4-11所示。

2．普通开关二极管常用的国产普通开关二极管有2AK系列锗开关二极管，表4-8为2AK系开关二极管的主要参数。

3．高速开关二极管高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

常用的国产高速开关二极管有2CK系列，见表4-9。

进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装），见表4-10和表4-11。

表4-114．超高速开关二极管常用的超高速二极管有1SS系列（有引线塑封）和RLS系列（表面封装），见表4-12。

5．低功耗开关二极管低功耗开关二极管的功耗较低，但其零偏压电容和反向恢复时间值均较高速开关二极管低。

常用的低功耗开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封），表4-13为其主要参数。

6．高反压开关二极管高反压开关二极管的反向击穿电压均在220V以上，但其零偏压电容和反向恢复时间值相对较大。

常用的高反压开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封），其主要参数见表4-14。

7．硅电压开关二极管硅电压开关二极管是一种新型半导体器件，有单向电压开关二极管和双向电压开关二极管之分，主要应用于触发器、过压保护电路、脉冲发生器及高压输出、延时、电子开关等电路。

单向电压开关二极管也称转折二极管，邮PNPN四层结构的硅半导体材料组成，其正向为负阻开关特性（指当外加电压升高到正向转折电压值时，开关二极管由截止状态变为导通状态，即由高阻转为低阻），反向为稳定特性。

二极管的种类二极管是电子元件中最基本和最常见的一种。

它是一种基于半导体材料制成的控制电流流动方向的器件。

二极管具有两个电极，分别是阳极（Anode，A）和阴极（Cathode，K）。

通过对二极管施加正向电压（正向偏置），就可以促使电流经过二极管；而当施加反向电压时（反向偏置），二极管则会阻止电流的流动。

根据不同的应用场景和电学性能，二极管可以分为多种不同的类型。

下面就让我们来具体了解一下这些二极管的分类和特点。

1. 硅二极管：硅二极管是最常见且使用最广泛的二极管类型之一。

它以硅材料制造，具有较高的工作温度和较低的漏电流。

硅二极管的正向电压降较大，约为0.6-0.7伏特。

在低频和高频电路中，硅二极管经常用作检测、整流和开关器件。

2. 锗二极管：锗二极管是最早被发明和使用的二极管类型之一。

它以锗材料制造，与硅二极管相比，锗二极管具有较低的工作温度和较高的漏电流。

锗二极管的正向电压降约为0.2-0.3伏特。

由于其特殊的电学性能，锗二极管广泛应用于放大器、检波器和高速开关等领域。

3. 快恢复二极管：快恢复二极管（Fast Recovery Diode）具有较高的响应速度和较短的恢复时间。

它们被设计用于需要频繁开关的电路，以减少开关过程中的能量损失。

快恢复二极管通常采用多晶硅材料合金制造，以实现更高的频率响应和更低的开关损耗。

4. 肖特基二极管：肖特基二极管（Schottky Diode）是一种由金属和半导体材料组成的二极管。

它具有较低的正向电压降和较快的开关速度，适用于高频应用。

肖特基二极管在整流器、混频器和功率放大器等电路中发挥重要作用。

5. 整流二极管：整流二极管主要用于将交流信号转换为直流信号。

它们被广泛应用于电源和电子设备中，用于将电源交流电转换为供电设备所需的直流电。

整流二极管具有较高的正向电压降和较大的导通电流承载能力。

6. 可控整流二极管：可控整流二极管，也称为双向可控整流二极管（Thyristor），是一种特殊的二极管，它具有双向导电特性。

二极管的分类及参数二极管是电子器件中最简单的一种，广泛应用于电子电路中。

它具有单向导通性，即只有在正向电压作用下才会导电，而在反向电压作用下则会截止电流。

根据二极管的结构和功能，可以将其分为普通二极管、恒压二极管、整流二极管和特殊二极管等多个类别。

下面分别介绍这些二极管的分类及参数。

1.普通二极管：普通二极管是最基础、最常见的一类二极管。

它主要由一个PN结构组成，一般用硅(Si)或砷化镓(GaAs)等半导体材料制作而成。

普通二极管具有正向压降特性，即在正向电压作用下，从P区到N区的电子会流动，形成电流；而在反向电压作用下，由于P区的导电性差，电流无法流动，二极管截止。

普通二极管的主要参数有以下几个：-数字型号：例如1N4148、1N4007等；-最大正向电流：最大能够通过的正向电流；-最大反向电压：最大能够承受的反向电压；-正向压降：正向导通时的电压降；-反向漏电流：反向电压作用下的漏电流。

2.恒压二极管：恒压二极管，也称为稳压二极管或Zener二极管，是一种特殊的二极管。

它基本上与普通二极管相同，但能够在逆向击穿时产生一个稳定的电压（即Zener电压），并以此为参考进行稳压。

恒压二极管广泛应用于电源稳压电路、测量电路和放大器的偏置电路等。

恒压二极管的主要参数有以下几个：-数字型号：例如BZX55C5V1、BZV55-C24等；- Zener电压：逆向击穿时稳定的电压值；- 最大反向电流：在Zener电压下能够通过的最大反向电流；-最大功耗：能够承受的最大功耗，一般由封装类型决定。

3.整流二极管：整流二极管，也称为信号二极管或电势二极管，是一种特殊的二极管，用于将交流信号转换为直流信号。

整流二极管通常用于电源电路、继电器、调制解调器等电子器件中。

整流二极管的主要参数有以下几个：-数字型号：例如1N4148、1N4007等；-最大正向电流：最大能够通过的正向电流；-最大反向电压：最大能够承受的反向电压；-正向压降：正向导通时的电压降。

二极管的种类和应用
二极管是一种最简单的电子器件，它有许多不同的种类和应用。

以下是常见的二极管种类和应用：
1. 散热二极管：用于电源和放大器电路中，可承受高频高功率。

2. 整流二极管：用于电源和电路中，将交流信号转变为直流信号。

3. 可控硅二极管：可控硅二极管也称为Triac，常用于交流电
控制开关、调光和电压调节等应用。

4. 快速恢复二极管：用于高频电路和脉冲电路，具有快速恢复速度。

5. 功率二极管：用于功率放大器、逆变器、电源等高功率电路。

6. 齐纳二极管：用于雷达接收、光电检测和高速开关等应用。

7. 发光二极管（LED）：用于指示灯、显示屏、照明等应用，可以发出不同颜色的光。

8. 光敏二极管（光电二极管）：用于光电传感器、光控开关等应用，可将光信号转化为电信号。

9. 二极管激光：用于激光器和光通信等高功率激光器应用。

除了上述常见的二极管种类外，还有许多其他特殊用途的二极
管，如：微波二极管、电容二极管、变容二极管、太阳能电池等。

种类

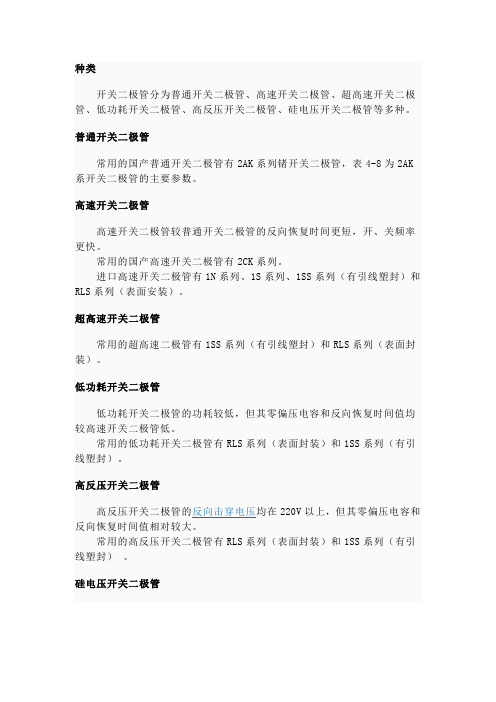

开关二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅电压开关二极管等多种。

普通开关二极管
常用的国产普通开关二极管有2AK系列锗开关二极管，表4-8为2AK 系开关二极管的主要参数。

高速开关二极管
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

常用的国产高速开关二极管有2CK系列。

进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装）。

超高速开关二极管
常用的超高速二极管有1SS系列（有引线塑封）和RLS系列（表面封装）。

低功耗开关二极管
低功耗开关二极管的功耗较低，但其零偏压电容和反向恢复时间值均较高速开关二极管低。

常用的低功耗开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封）。

高反压开关二极管
高反压开关二极管的反向击穿电压均在220V以上，但其零偏压电容和反向恢复时间值相对较大。

常用的高反压开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封）。

硅电压开关二极管
硅电压开关二极管是一种新型半导体器件，有单向电压开关二极管和双向电压开关二极管之分，主要应用于触发器、过压保护电路、脉冲发生器及高压输出、延时、电子开关等电路。

单向电压开关二极管也称转折二极管，邮PnPN四层结构的硅半导体材料组成，其正向为负阻开关特性（指当外加电压升高到正向转折电压值时，开关二极管由截止状态变为导通状态，即由高阻转为低阻），反向为稳定特性。

双向电压二极管由NPnPN五层结构的硅半导体材料组成，其正向和反向均具有相同的负阻开关特性。

肖特基二极管、开关二极管、快恢复二极管是现代电子元件中常见的三种二极管类型。

它们在电子设备中起着不同的作用，本文将分别介绍这三种类型的二极管的特点、应用和工作原理。

一、肖特基二极管1. 特点肖特基二极管，又称作劲步二极管，是一种具有非常快速反应时间和低逆向漏电流的二极管。

它采用了金属-半导体接触来代替传统的P-N 结，因此具有更快的开关速度和更低的开启电压。

2. 应用由于其快速开关特性和低漏电流，肖特基二极管广泛应用于高频开关电源、无线通信设备、医疗设备和汽车电子系统等领域。

3. 工作原理当正向电压施加到肖特基二极管上时，由于金属-半导体接触的特性，电子能够迅速地从金属电极注入到半导体中，使得二极管快速导通；在反向电压下，由于金属-半导体接触的势垒高，几乎没有反向漏电流，因此具有很高的反向击穿电压。

二、开关二极管1. 特点开关二极管是为了快速开关电路而设计的一种二极管，具有较快的反应时间和较低的导通压降。

它专门用于电路的开关控制，能够快速地打开和关闭。

2. 应用开关二极管广泛应用于开关电源、逆变器、直流-直流变换器等高频开关电路中，可以实现高效率和快速响应。

3. 工作原理开关二极管的工作原理和普通二极管相似，但它被优化设计，以实现更快的反应时间和更低的导通压降，从而适合高频开关电路的应用。

三、快恢复二极管1. 特点快恢复二极管是一种具有快速恢复时间和低反向漏电流的二极管。

它采用特殊的工艺和材料设计，在高频开关电路中表现出色良好的性能。

2. 应用快恢复二极管广泛应用于开关电源、逆变器、变频器、汽车电子系统等需要高速开关和快速反应的电路中。

3. 工作原理快恢复二极管的工作原理是通过优化材料和工艺，降低二极管的存储电荷和开关时间，从而实现更快的反应速度和更低的反向漏电流。

以上就是对肖特基二极管、开关二极管、快恢复二极管的介绍，这三种二极管在现代电子设备中扮演着重要的角色，在不同的领域发挥着关键作用。

随着电子技术的不断发展，相信这些二极管类型也会不断得到改进和优化，为电子设备的性能提升和功耗降低做出更大的贡献。

1N4148和1N5819的区别:高频、低压、大电流特性是1N5819二极管与普通二极管的不同点，它广泛被应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流，续流、保护二极管使用。

1N5819的特点是速度超快（开关损耗低），压降特低（电压损耗低），不过耐压也低，通常少于60V,适用于低压(<=12V)开关电源。

普通二级管快恢复速度中，压降大，耐压高，适用于高压(>12V~1000V)开关电源。

1N4148是点接触型的小电流整流管，速度高，不过电流才50mA，1N5819二极管的另一个用途是稳压--利用反向特性。

所以，耐压底，而电流又不大的时候，可以考虑用稳压管代替。

1N5819管的反向漏电比较大一点。

但是电容小。

速度快。

但是还没1N4148快，毕竟人家的用途是高频检波，而不是整流。

1N4148和1N4007的区别:1N4148和1N4007在一般小电流（100mA以下，反向电压100V以下）、不重要场合可应急能互相替换，1N4148是小电流开关管，100V耐压,1N4007是整流管,1A-1000V.代用型号都很多的种类一、整流二极管利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。

二、检波二极管把叠加在高频再波中的低频信号检测出来的器件，具有较高的检波频率和良好的频率特性，其在收音机中起检波作用。

三、开关二极管由于半导体二极管在正向偏压下导通电阻很小，而在施加反向偏压截止时，截止电阻很大，在开关电路中利用半导体二极管的这种单向导电特性就可以对电流起到接通和关断的作用。

四、稳压二极管稳压二极管，又名齐纳二极管，是利用PN结反向击穿时电压基本上不随电流变化而变化的特点来达到稳压的目的，因而其在电路中起到的作用就是稳压作用。

五、快速恢复二极管（FRD）这是一种新型的半导体二极管，其开关特性好，反向恢复时间短，常用于高频开关电源中做整流二极管。

彩电等家用电器采用开关电源供电的整流二极管通常为此类二极管，而不能是普通的整流二极管，否则电器将可能不能正常工作。

二极管的种类
二极管是一种常用的半导体器件，用于控制电流的流动方向。

根据不同的工作原理和结构特点，二极管可以分为多种类型。

下面将介绍几种常见的二极管种类。

1. 功率二极管
功率二极管是一种用于承受高功率的二极管。

它通常具有较大的封装和散热表面，以便有效地散热。

功率二极管通常用于高电压、高电流的电路中，如电源供应器、变流器等。

2. 整流二极管
整流二极管也被称为整流器，用于将交流电信号转换为直流电信号。

整流二极管通常由硅或其他半导体材料制成，具有单向导电性，可以有效地将正负半周波形转换为单向电流。

3. 肖特基二极管
肖特基二极管是一种速度快、开启压低的二极管。

它通常由金属-半导体接面构成，具有较低的开启电压和较快的开启反应速度。

肖特基二极管适用于高频电路和快速开关电路。

4. 光电二极管
光电二极管也称为光敏二极管，是一种能够将光信号转换为电信号的二极管。

光电二极管通常由半导体材料制成，具有灵敏的光电转换效率。

它广泛应用于光通信、光测量等领域。

5. 双极型二极管
双极型二极管是一种同时具有N型和P型半导体材料的二极管。

它具有两个P-N结，可以实现双向导通。

双极型二极管在逻辑电路、放大电路等方面有着广泛的应用。

以上是几种常见的二极管种类，每种类型的二极管都具有不同的用途和特点。

选择适合的二极管种类对电路的性能和稳定性至关重要。

希望以上内容可以对二极管的种类有所了解。

二极管的分类表一、引言二极管是一种最基本的半导体器件，广泛应用于电子电路中。

它具有单向导电性，能够将电流只沿一个方向通过。

根据不同的特性和应用场景，二极管可以分为多种不同类型。

本文将对常见的二极管进行分类和介绍，以便读者更好地理解和应用这些器件。

二、分类表以下是常见的二极管分类表：类型特点应用领域硅二极管常用材料为硅，正向压降约为0.7V，逆向击穿电压较高整流电路、开关电路、信号检测等锗二极管常用材料为锗，正向压降约为0.3V，逆向击穿电压较低高频放大器、射频接收机等快恢复二极管正向恢复时间较短开关电源、变换器等超快恢复二极管正向恢复时间更短高频开关电源、高速开关等肖特基二极管正向压降较低，反向击穿电压较高，具有快速开关特性高频开关电路、混频器、功率放大器等整流二极管具有良好的整流性能，逆向电流小于1μA，正向压降约为0.7V整流电路、电源供应等发光二极管具有发光功能，根据材料不同可发出不同颜色的光指示灯、数码管、显示屏等光敏二极管受光照射会产生电流，用于光控开关、光强测量等光控开关、自动亮度调节、环境光传感器等双向导通二极管可以同时导通正向和反向电流相位控制器、交流开关等隔离二极管具有隔离功能，可以隔离输入和输出信号隔离输入输出信号的接口电路三、各类二极管详细介绍1. 硅二极管硅二极管是最常见的一种二极管，它的正向压降约为0.7V，逆向击穿电压较高。

硅二极管具有良好的整流性能，在整流电路、开关电路和信号检测等方面应用广泛。

2. 锗二极管锗二极管是早期使用较多的一种二极管，它的正向压降约为0.3V，逆向击穿电压较低。

锗二极管在高频放大器、射频接收机等领域有着重要应用。

3. 快恢复二极管快恢复二极管是一种具有快速开关特性的二极管，其正向恢复时间较短。

它广泛应用于开关电源、变换器等需要快速切换的场合。

4. 超快恢复二极管超快恢复二极管是在快恢复二极管基础上进一步优化而成，其正向恢复时间更短。

它主要用于高频开关电源、高速开关等领域，能够提供更高的工作效率和响应速度。

二极管的用途和种类二极管是一种只可以让电流在一个方向上流通的电子器件，被广泛应用于各种电子设备和电路中。

它是由N型半导体和P型半导体组成的晶体管，具有单向导电特性，可以在电子学中光偶合、整流、变频、检波、限幅、稳压、电压调节、放大等方面进行应用。

下面我们将详细介绍二极管的种类和应用。

1.普通二极管普通二极管是最基本的二极管器件，它的主要特点是正向电压小，反向电压大。

常用于整流、限流、稳压等电路中。

2.肖特基二极管肖特基二极管也被称为热电子二极管，由于它的构造与普通二极管不同，特点是正向导通电压低，截止电压高，反向漏电流小。

常用于高频电路和微波电路。

3.恢复二极管5.隧道二极管隧道二极管又被称为双基势垒二极管，它的主要特点是负电阻特性，可以在信号放大、振荡、开关电源等方面进行应用。

6.光电二极管光电二极管也被称为光敏二极管，它的主要特点是将光能转化为电能。

它经过改良可以用于太阳能电池、红外线探测器和光电传感器等方面。

肖特基光伏二极管又被称为太阳电池，它是一种将光能转化为电能的半导体器件，在太阳能领域得到了广泛的应用。

8.集成二极管集成二极管是一种被集成在芯片上的电子器件，可用于微处理器、存储器、数字信号处理器等领域。

1.整流普通二极管经常被应用于整流电路中，可以将交流电转变为直流电。

2.稳压肖特基二极管、肖特基势垒二极管、恢复二极管、稳压管等可以被用于稳压电路中，协助电路实现稳定的电压输出。

3.放大隧道二极管由于具备负电阻特性，因此可以被应用于放大电路中。

4.开关二极管在电路中还可以被用于开关电路中，可以进行快速的打开和关闭操作。

总结：二极管是一种经典的电子器件和半导体材料科学中的基础研究领域，其种类繁多，应用广泛，再加上它具有单向导电特性，因此在电子学中得到了广泛的应用。

这使得二极管成为电子学中不可或缺的元件之一。
