人教版九年级上册物理第十六章《电压-电阻》电阻-专题训练含答案及解析

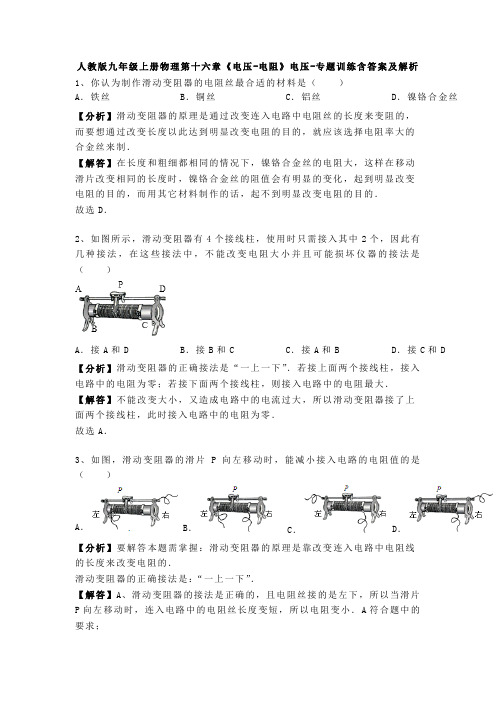

人教版九年级上册物理第十六章《电压-电阻》电压-专题训练含答案及解析1、你认为制作滑动变阻器的电阻丝最合适的材料是（）A．铁丝B．铜丝C．铝丝D．镍铬合金丝【分析】滑动变阻器的原理是通过改变连入电路中电阻丝的长度来变阻的，而要想通过改变长度以此达到明显改变电阻的目的，就应该选择电阻率大的合金丝来制．【解答】在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用其它材料制作的话，起不到明显改变电阻的目的．故选D．2、如图所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是（）A．接A和D B．接B和C C．接A和B D．接C和D 【分析】滑动变阻器的正确接法是“一上一下”．若接上面两个接线柱，接入电路中的电阻为零；若接下面两个接线柱，则接入电路中的电阻最大．【解答】不能改变大小，又造成电路中的电流过大，所以滑动变阻器接了上面两个接线柱，此时接入电路中的电阻为零．故选A．3、如图，滑动变阻器的滑片P向左移动时，能减小接入电路的电阻值的是（）A．B．C．D．【分析】要解答本题需掌握：滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的．滑动变阻器的正确接法是：“一上一下”．【解答】A、滑动变阻器的接法是正确的，且电阻丝接的是左下，所以当滑片P向左移动时，连入电路中的电阻丝长度变短，所以电阻变小．A符合题中的要求；B、滑动变阻器接的是电阻丝上的两个接线柱，这种接法不能变阻，此时电路中连入的是一个定值电阻－－滑阻最大值．B不符合题中的要求；C、滑动变阻器的接法是正确的，但是电阻丝接的是右下，所以所以当滑片P 向左移动时，连入电路中的电阻丝长度变长，所以电阻变大．C不符合题中的要求；D、同C．故选A．4、滑动变阻器是通过改变接入电路中电阻丝的________来改变电阻的，如图所示，当滑片向C断移动时，它的电阻值________（填“变大”、“变小”或“不变”）．【分析】（1）滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变接入电路的电阻大小．（2）电阻箱的读数方法：用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．【解答】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的．由图可知，变阻器接的A、C两接线柱，当滑片向C端移动时，滑片与A之间的电阻丝长度变短，所以电阻变小．故答案为：长度；变小．5、下列家用电器中，没有使用滑动变阻器的是（）A．收音机上调节音量大小的旋钮B．台灯上调节灯光亮暗的旋钮C．电风扇上的换挡开关D．老式计算机上调节显示器亮暗的旋钮【分析】根据滑动变阻器的作用进行分析，滑动变阻器一般串联在电路中，可以改变电路中的电流．【解答】A、收音机上调节音量大小的旋钮就是利用滑动变阻器改变电路中的电流来控制音量的，故A使用了滑动变阻器；B、台灯上调节灯光亮暗的旋钮就是滑动变阻器改变电路中的电流来调节灯光的明暗的，故B使用了滑动变阻器；C、电风扇上的换挡开关不能够连续改变电路中的电流，故C没有使用滑动变阻器；D 、老式计算机上调节显示器亮暗的旋钮是利用滑动变阻器改变电路中的电流来调节显示器亮暗的，故D使用了滑动变阻器．故选C．6、如图所示的实物电路中，开关闭合后，滑片P向右移动的过程中，电流表示数及灯泡亮度变化的情况是（）A．电流表示数变大，灯泡变亮B．电流表示数变大，灯泡变暗C．电流表示数变小，灯泡变暗D．电流表示数变小，灯泡变亮【分析】分析清楚电路，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用串联电路特点、欧姆定律与电功率公式分析答题．【解答】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，当滑片向右移动过程中，滑动变阻器接入电路的阻值变大，电路总电阻R变大，电源电压U不变，由UIR可知，电路电流减小，电流表示数减小，滑动变阻器接入电路的阻值变大，滑动变阻器两端电压变大，与滑动变阻器串联的灯泡两端电压U变小，电流I减小，灯泡实际功率P＝UI 变小，灯泡变暗；故选C．7、如图所示电压表，若选0－3Ⅴ的量程，读数为________Ⅴ；若选0－15Ⅴ的量程，读数为________Ⅴ．【分析】电压表读数时，要先看量程，再看分度值，最后看指针所指的位置．【解答】（1）图中电压表，如选择量程为0～3V，分度值是0.1V，由图可知，指针所指的位置是2V＋0.1V×6＝2.6V；（2）如选择量程为0～15V，对应的分度值是0.5V，由图可知，指针所指的位置是10V＋0.5V×6＝13V．故答案为：2.6；13．8、如图所示，用笔画线代替导线，将各元件连成电路．要求：L1、L2串联，电压表测L1两端电压，按电路的连接在右边的虚线框内画出相应的电路图．【分析】串联电路是指各电路元件顺次连接，电压表测L1两端的电压说明电压表并联在L1的两端；然后按电流流向法连接实物图和画出电路图．【解答】（1）按电流流向法，线连接电源然后依次串联开关、灯泡L2、灯泡L1回到电源的负极，然后把电压表并联在灯泡L1的两端即可，如下图所示：（2）先画出电源，从电源的正极出发依次画出开关、灯泡L2、灯泡L1回到电源的负极，最后把电压表画在灯泡L1两端即可，如下图所示：9、灯L1、L2串联，用电压表测灯L2两端的电压，连接电路如图所示．图中只有一根导线连错了，请你在连错的导线上画“×”，并画补出正确的电路连接．【分析】由题意可知，两灯泡应串联，电压表测灯L2两端的电压即电压表与L2并联；可根据电流流向法，按先串后并的原则查找电路错误和纠正．【解答】由电路图可知，电压表与L1串联后L2并联，不符合题意；按电流流向法从正极开始，依次流过L2、L1、开关回到电源的负极，最后把电压表并联L2两端，所以L2与开关之间的导线连接错误，可以把这根导线改为两灯泡串联，如下图所示：简单1. 关于电压，下列说法正确的是（）A．电路两端有电压，电路中就一定有电流B．电路中无电流，电路两端就一定无电压C．电路两端必须有电压，才可能形成电流D．有电压不一定有电流【分析】形成电流的条件是：电路闭合，电路中有电压，缺一不可，据此分析答题．【解答】A、电路两端有电压，如果电路不闭合，则电路中一定没有电流，故A错误；B、如果电路不闭合，电路中有电压，电路中没有电流，故B错误；C、电路两端必须有电压，才可能形成电流，故C正确；D、有电压且电路闭合，才会有电流，有电压不一定有电流，故D正确；故选CD．2. 一位同学在用电压表测电压时，发现指针向左边没有刻度的一边偏转，出现这一现象的原因是（）A．电压表的量程选择错了B．测量的电压过小C．电压表的正、负接线柱接反了D．电压表被短路了【分析】电压表的正确使用：电压表要并联在电路中；电流从电压表的正接线柱流入，从负接线柱流出；不要超过电压表使用的量程．【解答】A、电压表量程选择过大，指针偏转的示数较小；电压表量程选择过小，指针会超过最大刻度值．不符合题意．B、测量的电压过小，指针偏转的示数较小，不符合题意．C、电压表的正、负接线柱接反了，指针会反偏，偏向没有刻度的一边．符合题意．D、电压表被短路了，示数为零，电压表指针会不发生偏转．不符合题意．故选C．3. 图中所示的电路图中，能用电压表正确测出灯L l两端电压的是（）A．B．C．D．【分析】电压表的正确使用方法：①连接电压表的时候，电流要从正接线柱入，负接线柱出；②电压表正确测出灯L1两端电压，则电压表与灯L1并联．【解答】A、由图可知，电压表测的是两灯串联的总电压，或电源电压，故A 错误．B、由图可知，电压表与L1并联，正负接线柱正确，故B正确．C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．D、由图可知，电压表接到了L1的两端，但正负接线柱接反了，故D错误．故选B．4. 如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表【分析】根据电流表与被测用电器串联，电压表与被测用电器并联即可作出判断．【解答】根据电流表与被测用电器串联，电压表与被测用电器并联，由图可知，甲表与灯串联，所以是电流表，乙表与灯并联，所以是电压表．如图：两灯串联，电流表测电路中电流，电压表测L1两端电压．故选D．5李明同学在一次用有3V和15V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（）A．直接接入15接线柱，然后读数B．直接接入3接线柱，然后读数C．断开开关，接入15接线柱，然后闭合开关后读数D．断开开关，接入3接线柱，然后闭合开关后读数【分析】在不知待测电压多大时，用试触的方法来确定使用哪个量程，若指针偏转较大，就用大量程，若指针偏转较小，就用小量程，且换接线时开关应处于断开状态．【解答】从图可知，试触时指针摆幅较小，在2V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，所以用0～3V的量程，并且换接线柱时应断开开关．故选D．6. 如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表【分析】电流表应该与灯泡串联，若与灯泡并联，则会造成电源短路，烧坏电源和电流表，灯泡不发光；电压表应该与灯泡并联，若与灯泡串联，则会造成灯泡不发光，而电压表会有明显的示数；所以解答本题可根据电流表和电压表的使用规则去分析判断．【解答】由图可知，表a与灯泡串联，表b与灯泡并联，根据电流表和电压表的使用规则可知，与灯泡串联的是电流表，与灯泡并联的是电压表，所以表a是电流表，表b是电压表；若两表都是电流表，则由于电流表b与灯泡并联，此时会造成灯泡短路，灯泡不发光，同时由于电流表直接接在电源两极上，电流过大会烧坏电源和电流表；若两表都是电压表，则由于电压表a与灯泡串联，此时灯泡不发光，而电压表a会有明显的示数；若表a是电压表，表b是电流表，则电流表b会造成灯泡和电压表a都被短路，不仅灯泡不发光，而且还会烧坏电源和电流表．故选C．7. 完成下列单位换算．（1）80V＝______ mV＝______kV；（2）3.6×103mV＝_______ V＝______kV．【分析】电压的单位有：千伏（kV）、伏特（V）、毫伏（mV），并且1kV＝103V，1V＝103mV，据此进行单位换算．【解答】（1）80V＝80×103mV＝8×104mV；80V＝80×10－3kV＝0.08kV；（2）3.6×103mV＝3.6×103×10－3V＝3.6V；3.6×103mV＝3.6×103×10－6V＝3.6×10－3kV．故答案为：（1）8×104；0.08；（2）3.6；3.6×10－3．8. 我国家庭电路的电压为_______，人体能承受的安全电压不高于_______，实验室三节蓄电池串联的电压为_______，蓄电池充电时，_______能转化为______能．【分析】（1）记住几个常见的电压值：1节干电池的电压是1.5V，一个铅蓄电池的电压是2V，对人体的安全电压是不高于36V，我国照明电路的电压是220V．（2）给蓄电池充电的过程中，电能转化为蓄电池的化学能，蓄电池对外供电再将化学能转化为电能．【解答】（1）我国家庭电路的电压为220V，人体能承受的安全电压不高于36V，实验室用三节蓄电池串联成的蓄电池组的电压为3×2V＝6V；（2）给蓄电池充电的过程中，消耗了电能，将电能转化为蓄电池的化学能储存在蓄电池中．故答案为：220V；36V；6V；电；化学．9. 如图甲所示是小贺同学制作的土豆电池，将电池两极接在电压表的正负接线柱上时，表盘指针偏转情况如图乙所示，则金属片_______（选填“A”或“B”）为电池的负极，该电池提供的电压为_______V．要给用四节电池供电的手电筒提供电量，则需要_______个这样的土豆电池串联．【分析】（1）使用电压表测量电路电压时，需要明确电压表的量程和分度值；必须使电流从电压表的“＋”接线柱流入，从“－”接线柱流出；水果电池是将化学能转化为电能的装置；由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性；（2）先判断出电压表的量程，而后再据指针的位置读出示数来即可；（3）串联电路中，各部分电压之和等于总电压．【解答】（1）由图知，电压表选择的是0～3V，分度值为0.1V，水果电池电压为0.3V；由图知，电压表指针向右偏转时，说明“＋”接线柱连接的是电池的正极，“－”接线柱连接的是电池的负极，故金属片B为电池的负极．（2）此时该电压表的量程是0～3V，故分度值是0.1V，所以此时电池电压是0.4V；（3）串联电路中，各部分电压之和等于总电压，故需要这种电池的个数是6V n 150.4V ==个；故答案为：B ；0.4；15．10. 灯L 1与灯L 2串联，先用电压表测灯L l 两端的电压，如图所示．再测L 2两端电压时，只将电压表接A 的一端改接C ，这种接法______（填“正确”或“不正确”）．理由是_______．【分析】根据电流应该从电压表的正极流入，负极流出的原则进行分析即可．【解答】因为只将电压表接A 的一端改接C ，流入电压表的电流不符合电压表的正确用法．故答案为：不正确；电流从电压表的“－”接线柱流进，从“＋”接线柱流出．难题1. 如图所示的电路中，当闭合开关S 后，电压表测的是（ ）A ．L 1两端的电压B ．L 2两端的电压C ．电源电压D ．L 2和电源电压【分析】电压表的使用方法：电压表与被测用电器并联．据此可判断电压表的测量对象．【解答】由图可知，当开关闭合时，L 1与L 2串联，电压表与L 2并联，测的是L 2两端的电压．故选B ．2. 在如图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（ ）A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路【分析】开关闭合时，发现两灯均不亮，说明电路有开路．电压表有示数，电压表的正负接线柱到电源正负极的连接是连通的；电流表的指针几乎指在零刻度线，是因为把电压表通过灯丝、导线接在电源正负极上，电压表的电阻无限大，使得电路中的电流很小．据此判断．【解答】∵开关闭合两灯均不亮，∴电路中有开路，∵电压表有示数，∴电压表的正负接线柱到电源正负极的连接是连通的，L1没有断路，∴L2断路．故选B．3. 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（）A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表【分析】要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：电流表要串联在电路中使用，而电压表要与被测用电器并联；根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法进行分析．【解答】A、如果甲是电流表，则两灯泡被短路，两灯泡都不能发光，故A错误；B、如果甲是电压表，则它测量电源电压，乙、丙是电流表，分别测量干路和L2支路的电流，灯泡并联正常发光，故B正确；C、如果丙是电压表，则电路断路，两灯都不能发光，故C错误；D、如果乙是电压表，则灯L2断路，不能发光，故D错误；故选B．4. 如图所示，电源电压恒定，关于电路中工作情况说法正确的是（）A．只闭合开关S1时，两只灯泡都不发光B．若电压表和电流表位置对调，则闭合开关S1、S2后，两表都被烧坏C．先闭合开关S1，再闭合开关S2时，电压表的示数不变，电流表的示数变大D．若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都没有示数【分析】（1）首先要弄清电路的连接方式；由于电流表电阻很小，在电路中可当作导线处理；电压表的阻值很大，接近于断路，在分析电路图时，可先将其拿掉．（2）图中，电流从电源的正极出发，流经开关S1、电流表后分为两支：①经开关S2、灯L2后返回电源负极；②经灯L1后返回电源负极．因此该电路是并联电路，且开关S1控制干路，开关S2控制灯L2；电流表测干路电流，电压表测并联电路两端的电压．（3）弄清电路的连接方式后，再根据电压表、电流表的使用方法，以及并联电路的电流规律逐项分析．【解答】A、只闭合S1时，灯泡L2不亮，处于断路状态，只有灯泡L1亮，故A不正确；B、若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏，故B 不正确．C、只闭合S1时，若L1灯丝断了，电路断路，电压表测电源的电压，所以电压表读数近似为电源电压，故C正确；D、若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都有示数，故D不正确．故选C．5. 根据图甲所示的电路图把图乙所示的元件连成电路．（注意连线不能交叉）．【分析】分析清楚图甲所示电路图结构，然后根据图甲所示电路图连接实物电路图．【解答】由图甲所示可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯L2所在支路电流，从电源正极出发，把开关、电流表A1、电流表A2、灯L2串联接入电路，回到电源负极，然后把灯L1并联在A2、L2串联电路两端，实物电路图如图所示．故答案为：如图所示．6. 学习物理既丰富了我们的科学知识，又让我们熟悉了各种有用的学习方法，同时还影响着我们看待事物、认识世界的方式和态度．我们常常将看似无关的两个事物或现象联系起来，进行“类比”．“类比法”可以帮助我们理解概念、巩固知识，以下是两个“类比”学习案例：将如图所示的“水路”模型类比基本电路，可以发现：（1）叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当？（）（1）图丙是同学们最后一次测量时电压表的示数，请读出电压值，井填入上表空格中．（2）请根据实验数据在图中作出图象．（3）分析以上数据和图象，可以得出的初步结论是：_______（写出一条即可）．（4）他们利用以上装置验证猜想2时，实验中应控制_______不变，改变______，并依次记录电压表的示数．【分析】（1）根据电压表的接线和读数分析．（2）利用数学的描点法绘出电压和深度的图象（3）用控制变量法进行分析，根据表格，在土壤性质不变情况下，分析土壤电池电压随铜片和锌片插入土壤深度与电压的关系．（4）铜片和锌片插入土壤的深度不变情况下，电压随铜片和锌片距离变化而变化的关系．【解答】（1）根据两接线柱可以判断电压表使用的是0－3V的量程，电压表共分30格，所以每格表示0.1V，指针位于第7格，故读数为0.7V．故答案为：0.7V．（2）描出（2，0.6），（4，0.61），（6，0.63），（8，0.66），（10，0.69），（2，0.70）然后用光滑的线连接起来．（3）根据表格，在土壤性质不变情况下，土壤电池电压随铜片和锌片插入土壤越深，电压越大，所以土壤电池的电压随铜片和锌片插入土壤的深度的增加而增大．（4）用控制变量法进行分析，先将铜片和锌片置于较近距离，用电压表测出电压U1，再分别增大两金属片间的距离同上做两次，分别测出电压U2、U3，比较U1、U2、U3得出结论与猜想相同．故答案为：铜片和锌片插入土壤深度不变，改变铜片和锌片距离．8. 画出如图所示的实物电路的电路图．【分析】根据电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．【解答】根据实物图可知，电流从电源正极开始分支，一路经过灯泡L1，电流表；另一路经过灯泡L2，然后两路汇合到开关，回到电源的负极，如图所示：9. 如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V．按下按键前，小灯泡不亮，电路为_______（选填“通路”、“短路”或“断路”）；按下按键后，小灯泡发光，它两端的电压为_______V．【分析】处处连通的电路为通路；某处断开的电路为断路；电源短路是指电源两极不经过用电器直接连通的电路．已知每节干电池电压，由串联电路特点可以求出灯泡两端电压．【解答】按下按键前，小灯泡不亮，电路为断路；按下按键后，小灯泡发光，它两端的电压为1.5V×2＝3V；故答案为：断路；3．难题1、下列关于电表的使用，正确的是（）A．电流表只能与被测用电器并联，不能与被测用电器串联B．电流表不能直接接在电源的两极上C．电压表只能与被测用电器串联，不能与被测用电器并联D．电压表不能直接接在电源的两极上【分析】（1）电流表是测量电流的仪表，使用时与被测电路串联，注意量程和正负接线柱，电流表不能不经过用电器接在电源的两极上，会造成电源的短路；（2）电压表是测量电压的仪表，使用时与被测电路并联，注意量程和正负接线柱，电压表可以不经用电器直接与电源串联，此时电压表测量电源电压．【解答】A、说反了，应该是电能表只能与被测电路串联，不能与被测电路并联，该选项错误；B、电流表不能直接接在电源的两极，会造成电源短路，该选项正确；C、说反了，电压表应与被测电路并联，电流表与被测电路串联，该选项错误；D、电压表可以直接接在电源两端，此时测电源电压，该选项错误．故选B．2、在电学实验中遇到断路时，常常用电压表来检测，某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无指示．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关S的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良【分析】要解决此题，需要知道电路中若无电流，则电路出现了断路现象，用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】开关闭合后，电灯不亮，电流表无指示，说明电路出现断路现象；用电压表检测时，发现b、d间的电压不为零，而电压表测得a、b两点间和b、c两点间的电压均为零，说明开关和电流表都完好，因此是灯泡出现断路现象．故选D．3、小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数【分析】电压表应当并联使用，当串联使用时是有读数的．【解答】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．故选C．4、在如图所示的电路中，L是灯泡，两只电表a、b的接法正确，则（）A．a、b都是电流表B．a表是电压表，b表是电流表C．a、b都是电压表D．b表是电压表，a表是电流表【分析】（1）电流表是测量电流的仪表，它使用时必须串联在电路里，与被测量的用电器串联；（2）电压表是测量电压的仪表，它使用时必须并联在电路里，与被测量的用电器并联．【解答】（1）图中a处与电灯L串联在一起，根据电表的使用原则，该处为电流表；（2）图中b处与电灯L并联，与电源串联在一起，根据电表使用规则，该处为电压表．故选D．5、如图所示的电路中，电压表测量的是（）A．电灯两端电压B．电池组两端电压C．电池组和电灯两端电压之和D．电铃两端的电压【分析】电压表的使用规则是：①并联在电路中；②正接线柱靠近电源的正极，负接线柱靠近电源的负极；③所测电压不能超过电压表的量程．【解答】电压表的使用规则之一是：并联在电路中，即与被测电路并联；此题中，电压表与电铃并联；故电压表是测电铃两端的电压．故选D．。

第16章《电压电阻》专项复习第一节电压（课时练）基础题:1．电压是形成_________的原因，一节普通干电池的电压______V ，家庭照明电路的电压是_______V ，对人体来说安全电压________V ，电源是提供_________的装置。

2．电压表的读数方法：A 、看接线柱确定________。

B 、看_________（每一小格代表多少伏）。

C 、看指针偏转了多少格，即有多少伏。

3．在用电压表测量如图所示电路中灯泡L 两端的电压时，电压表应接在（）A ．a 、b 之间，a 与电压表“+”接线柱连接B ．a 、b 之间，b 与电压表“+”接线柱连接C ．c 、d 之间，c 与电压表“+”接线柱连接D ．c 、d 之间，d 与电压表“+”接线柱连接4．某同学用一只有“0～3V ”和“0～15V ”两个量程的电压表，在测量电压时用的是“0～3V ”的量程，但记录的读数却是6.5V ，则该同学实际测的电压值最有可能是（）A ．5VB ．2.5VC ．1.3VD ．11.5V 5．在如图所示的电路中，当开关闭合时，能用电压表测出2L 两端电压的是（）A ．B ．C ．D ．拓展题：6．如图所示，当开关S 闭合后，电压表测出的电压（）A ．L 1和L 2两端的总电压B ．灯L 2两端的电压C ．灯L 1两端的电压灯D ．电源两端的电压7．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S 闭合后，为使两灯均能发光，则甲接________，乙接________．8．如图所示，电源电压为6V ，闭合开关，灯L 1、L 2都不发光，且电流表无示数（假设故障只一处）。

下列用电压表逐段测量，对可能出现的故障及分析正确的是（）A ．用电压表测得U bd =0，灯L 1短路B ．用电压表测得U ab =6V ，灯L 2开路C ．用电压表测得U ad =6V ，电流表开路D ．用电压表测得U cd =6V ，灯L 2开路第二节串、并联电路中电压的规律（课时练1）基础题:1．串联电路总电压等于各用电器两端电压_______；表达式为：U =U 1+U 2+U 3；并联电路各支路两端电压都相等。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。

如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。

但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

简单1、下列单位中，不是电阻单位的是（）A．ΩB．V C．kΩD．MΩ【分析】据课本的基本知识可知，电阻的单位有Ω、kΩ、MΩ，据此分析即可判断．【解答】据课本知识可知，电阻的单位有Ω、kΩ、MΩ，故ACD是电阻的单位但不符合题意；而V是电压的单位，故B符合题意．故选B．2、有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大？（）A．导体1的电阻大B．导体2的电阻大C．两段导体的电阻一样大D．无法判断3、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是R2，则（）A．R1＞R2B．R1＝R2C．R1＜R2D．不能确定【分析】考查影响电阻大小的因素，在导体材料、长度、横截面积不变时，导体温度改变，其电阻值也会改变，且导体电阻随温度升高而变大．【解答】灯泡灯丝的材料、长度、横截面积不变，其在不工作时，灯丝的温度较低，即电阻较小；当在正常发光时，灯丝的温度很高，即其电阻变大．故选C．4、将一段金属丝拉长之后，下列哪个物理量会发生变化（）A．比热容B．密度C．熔点D．电阻【分析】比热容和密度都是物质的特性，不随物质的形状而改变．金属丝的熔点不随物质的形状而改变．影响电阻的因素有：材料、长度、横截面积和温度有关．【解答】将一段金属丝拉长之后只是形状面改变．比热容和密度都是物质的特性，不随物质的形状而改变．故AB错误．金属丝的熔点不随物质的形状而改变．故C错误．将一段金属丝拉长之后长度变长了，横截面积变小，所以电阻变大了．故D正确．故选D．5、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系【分析】导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意；故选C．6、在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（）A．长导线的电阻大B．细导线的电阻大C．长度相同，粗导线的电阻大D．粗细相同，长导线的电阻大【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．【解答】AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B都不正确；C、在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；D、在横截面积和材料相同，长的铜丝电阻大，故D正确．故选D．7、（1）在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下的猜想：猜想示例：导体的电阻可能与导体的横截面积有关．请你独立猜想：导体的电阻可能跟_________有关；导体的电阻还可能跟_________有关．（2）如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长度均为1m，d的长度为0.5m；a、b、d的横截面积相同，材料不同；a、c、d的材料相同，但c的横截面积大于a．在探究电阻跟横截面积的关系时，可依次把M、N跟_________、_________的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小．若还要探究电阻跟材料的关系时，可依次把M、N跟_________、_________的两端连接．（3）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝的电阻大小，可探究电阻跟_________ 的关系，结论是：_________．【分析】（1）电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积．因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做对比实验．根据这个思路可以解决此题．（2）通过两导线的异同点，结合控制变量法的思路可以确定探究的是电阻与哪个因素的关系．结论的得出要从条件中挖掘出电阻的不同是由哪个不同的条件引起的．【解答】（1）影响电阻大小的因素有：导体的材料、长度、温度和横截面积．故其影响因素除题目中所提的信息外，还与导体的长度、材料有关；（2）①要研究电阻跟横截面积的关系，必须选取材料、长度都相同，横截面积不同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；②要研究电阻跟材料的关系，必须选取横截面积、长度都相同，材料不同的两根导线，a、b横截面积、长度相同，材料不同，所以应选择a、b．（3）比较a、d两导线的异同点，可以发现，两者的材料、横截面积相同，而长度不同，由此可知探究的是电阻与导体长度的关系．结论为：在其他条件相同的情况下，长度越长，电阻越大．故答案为：（1）长度；材料；（2）a、c；a、b；（3）长度；在其他条件相同的情况下，长度越长，电阻越大．简单1. 关于导体的电阻，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关【分析】导体的电阻大小的影响因素：长度、横截面积、材料．跟电压、电流都无关．可见导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用大小．【解答】A、加在导体两端的电压越大，通过的电流越大，导体的电阻不变．此选项错误；B、通过导体的电流为零时，导体电阻仍然存在．此选项错误；C、通过导体的电流越大，说明两端电压越大，导体的电阻不变．此选项错误；D、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关．此选项正确．故选：D．2. 横截面积相同、电阻也相等的铝导线和镍铬合金导线，导线较长的是（）A．铝导线B．镍铬合金导线C．两条导线一样长D．以上情况都可能【分析】掌握影响电阻大小的因素：材料、长度、横截面积和温度；在其他条件相同时，镍铬合金线的电阻会大于铝导线的电阻，即镍铬合金的电阻率大于铝的电阻率．【解答】长度相同、横截面积相同的铝导线的电阻小于镍铬合金线的电阻，铝导线和镍铬合金导线的横截面积相同，电阻相同，则铝导线较长，所以BCD错误，A正确．故选A．3. 有A，B，C，D四根导线，其中A，B，C三根是铜导线，D是镍铬合金线，A和B两根导线的粗细相同，A比B短，B和C两根导线的长度一样，B比C粗，C和D的长短和粗细都相同，则这四根导线按其电阻大小的顺序排列应是（）A．R A＞R B＞R C＞R D B．R D＞R C＞R B＞R AC．R D＞R A＞R B＞R C D．R C＞R B＞R A＞R D【分析】电阻是导体自身的一种特性，它由导体的材料、长度和横截面积决定．比较电阻大小与长度的关系时，就得在另外两个因素相同的条件下来进行．同样比较电阻大小与粗细或材料关系时，也要求另外两个因素相同．【解答】A，B都是铜导线，A和B两根导线的粗细相同，材料相同，横截面积相同，但A比B短，由于导体的电阻与长度成正比，所以B的电阻大于A的电阻．B、C都是铜导线，B和C两根导线的长度一样，材料相同，长度相同，但B比C粗，由于导体的电阻与横截面积成反比，所以B的电阻小于C的电阻．C是铜导线，D是镍铬合金，C和D的长短和粗细都相同，即长度、横截面积都相同，但材料不同，由于镍铬合金的电阻率大于铜的电阻率，所以在长度和横截面积都相同的情况下，C的电阻小于D的电阻．由此可得：R D＞R C＞R B＞R A．选B．4. 电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联【分析】解答本题的关键就是理解接头处被烧焦的原因是温度过高造成的，而温度过高是因为热量多．【解答】电热毯内的电阻丝断了，将电阻丝的两个断头接上后，接头处是两根导线相连，由于接触的部位很少，很细，电阻就较大，它与电阻丝的其他部分串联．根据焦耳定律公式Q＝I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦就是因为电阻过大造成的．故选A．5. 关于影响导体电阻大小的因素说法正确的是（）A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大C．相同材料制成粗细相同的导线，长度越长电阻也越大D．铜导线的电阻一定比铁导线的电阻小【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．【解答】A、电阻是导体自身的一种特性，与是否有电流通过无关，故A错误；B、导体的电阻与加在导体两端的电压无关，故B错误；C、粗细相同的两条导线，材料相同，故长导线的电阻较大，故C正确；D、铜导线和铁导线，因在导体的长度和横截面积未知的条件下，无法判断其电阻大小，故D错误．故选C．6. 如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡______，原因是玻璃变成了_______；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡______，原因是钨丝的温度越高，它的电阻_______．【分析】导线与绝缘体之间没有绝对的界限，当条件变化时，绝缘体可以变成导体；导体的电阻与温度有关，大部分金属的电阻随温度的升高而增大．【解答】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．故答案为：亮了；导体；变暗；越大．7. 下表乙列出了四种长1m、横截面积为1m㎡的导线在20℃时的电阻值．由表中数据可知，架设输电线，应选择______导线；绕制滑动变阻器，应选用______导线．导线铜钨电阻R/Ω0.017 0.052导线锰铜合金镍铬合金电阻R/Ω0.44 1.1【分析】影响电阻大小的因素：材料、长度、横截面积和温度．【解答】由表中数据可以看出，在长度，长度、横截面积和温度相同的情况下，铜的电阻最小，镍铬合金的电阻最大．若架设输电线，电阻越小越好，故选铜线．若绕制滑动变阻器，电阻大的好，故选镍铬合金丝．故答案为：铜、镍铬合金．难题1. 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关【分析】（1）电阻是导体本身的属性，只与导体的长度，导体的横截面积和导体的材料有关，还与导体的温度有关；与电流、电压的大小无关．（2）在相同温度的条件下，同种材料的导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大．【解答】A、电阻是导体本身的属性，与电压和通过导体的电流的大小无关，故A错误；B、当导体被均匀拉长至原来的二倍时，则它的长度增加一倍，横截面积变为原来的二分之一，则电阻增大为原来的四倍，故B错误；C、电阻是导体本身的一种性质，但在一定的温度下，电阻可能变为零，如超导体；故C 错误；D、电阻是导体本身的性质，与电流和电压的大小无关，故D正确．故选D．2. 为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（）A．电线的长度B．电线的横截面积C．电线的材料D．电线的温度【分析】根据影响电阻大小的因素来判断．即影响电阻大小的因素共有：材料、长度、横截面积、温度．【解答】当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为直径小，电阻大．故选B．3. 下列各电路元件中，阻值最大的是（）A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡D．试电笔中和氖管串联的电阻【分析】根据影响电阻的因素进行分析，即导体的长度、横截面积和材料．【解答】因为试电笔接触220V的电压时，有电流通过人体，并且人不会感觉到，而其他接入220V的电路中，人会触电，所以试电笔中和氖管串联的电阻阻值最大．故选D．4. 一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1______R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2______R．（填“＜”“＞”“＝”）A ．＜，＜B．＜，＞C．＞，＜D．＞，＞【分析】导体的电阻大小与导体的长度、横截面积和材料有关，长度越大、横截面积越小，电阻越大．【解答】一根粗细均匀的铜导线，把它截为长度相同的两段时，导体的材料不变、横截面积不变，但长度变为原来的12倍，所以每一段铜导线的电阻变为为原来的12倍，即R1＝12R，所以，R1＜R；将铜导线沿中点对折后，导体的材料不变，但导体的长度变为原来的一半，根据电阻与长度的关系可知阻值变为原来定的一半，长度变为原来一半的同时，横截面积变为原来的二倍，根据导体电阻与横截面积的关系可知，电阻又变为一半，即R2＝14R，所以，R2＜R．故答案为：＜，＜．故选A．5. 如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的_______，从而减小了导线的_______，以达到减少输电线上电能损失的目的．【分析】将四根导线并列的连接在一起等效成一根导线，相对于其中的任何一根导线，从外形上看，很容易得出其横截面积的变化．根据导体的横截面积与电阻的关系，从而可以确定横截面积的变化造成导体的电阻如何变化．【解答】四根导线并联在一起，等效成一根导线，相对于其中的任何一根导线，其横截面积变大了．导体的电阻大小与导体的横截面积有关，在其他因素不变的情况下，其电阻的大小与导体的横截面积成反比．所以横截面积增大，导体的电阻减小．故答案为：横截面积；电阻．故选C．6. 今年中考，我市实行网上阅卷，要求每份试卷必须贴上条形码，如图所示．条形码扫描装置中有发光二极管、光敏二极管等元件，它们是由______（半导体、超导体）材料构成的．【分析】二极管是由半导体做成的器件，它具有单向导电性．二极管是由P型半导体和N型半导体组成的，这两种半导体相互接触时，其交接区域称为PN结，PN结具有单向导电性．【解答】发光二极管、光敏二极管等元件，它们是由半导体材料构成的．故答案为：半导体．7. 为了研究温度对导体电阻的影响，小翔设计了如图所示的实验电路；用酒精灯对电路中的一段导体加热．观察导体电阻的变化，该实验方案存在缺陷所在或提出改进方案：_______．【分析】电阻起阻碍电流的作用，可通过灯泡的亮度或电流表的示数探究温度对电阻的影响．【解答】根据电路图可知，电路中没有反应电流变化的元件，同时当电路中电流过大时，电源或导线将被烧坏，因此应在电路中串联滑动变阻器和灯泡，或在电路中串联滑动变阻器和电流表．故答案为：在电路中串联滑动变阻器和灯泡（或在电路中串联滑动变阻器和电流表）．8. 在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．编号材料长度/m 横截面积/mm2A 镍铬合金0.5 0.5B 镍铬合金 1.0 0.5C 镍铬合金0.5 1.0D 锰铜合金0.5 0.5（1）按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_______来比较导体电阻的大小．（2）为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．（3）分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_______有关．（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差_______，解决这一问题的措施是________．【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小．（2）（3）根据控制变量法的要求，根据实验目的或实验现象分析答题；（4）用电流表测电路电流时，要选择合适的量程，量程过大，会使读数误差增大．【解答】（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小．（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验．（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关．（4）由图2所示电流表可知，电流表指针偏转过小，电流表读数误差较大，会增大实验误差，使实验误差偏大；电流表换用小量程，可以减小读数误差，从而减小实验误差．故答案为：（1）电流表示数；（2）A、B；（3）导体的材料；（4）偏大；电流表改用小量程．9. 如图所示为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻．（1）本实验通过观察_______比较电阻的大小．（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的________和________有关．【分析】（1）在电源电压不变的情况下，根据欧姆定律UIR可知，电流越小，也就说明电阻越大．而在灯泡的电阻一定时，根据电功率的计算公式P＝I2R，电流越小，灯泡就越暗．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】（1）在电源电压不变的情况下，AB之间接入的电阻越大，电路中的总电阻越大，电流就越小．灯泡电阻不变的情况下，电流越小，灯泡的实际功率就越小，灯泡就越暗．所以可以根据电流表示数的大小或灯泡的亮暗程度来判断所接入导体电阻的大小．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；故答案为：（1）电流表示数（灯泡亮度）；（2）长度；横截面积．难题1、关于电阻的大小（不考虑温度的影响），下列说法中正确的是（）A．银导线的电阻比铜导线的电阻小B．同种材料制成的导线，长度越长，电阻越大C．同种材料制成的导线，横截面积越大，电阻越小D．同种材料、粗细相同的导线，长度越短，电阻越小【分析】电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较．【解答】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B、C都不正确．同种材料、粗细相同的导线，长度越短，电阻越小，所以选项D正确．故选D．2、如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A．AB段电阻大，电流小B．CD段电阻大，电流大C．AB段电阻大，电流与CD段相等D．CD段电阻大，电流与AB段相等【分析】解答本题应掌握：电阻的大小与长度及横截面积有关，而串联电路中各部分的电流一定相等．【解答】两同种材料组成的导体因长度相等，则电阻与横截面积成反比，截面积越大的导体，其阻值越小，故AB段的电阻较大，CD段电阻较小；因两电阻串联在电路中，则由串联电路的电流规律可知通过两段导体的电流一定相等；故选C．3、光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（）A．光敏电阻的阻值随光强的增强而变大B．光敏电阻的阻值随光强的增强而变小C．光敏电阻的阻值随光强的增强先变大后变小D．光敏电阻的阻值随光强的增强先变小后变大【分析】由图象可直接得出电阻与光强的关系，由图象可看出，电阻与光强成反比．【解答】这是一个反比例函数图象，由图知电阻与光强成反比，故随光强的增大电阻减小，随光强的减小电阻增大．故选B．4、如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度________（升高/降低），电流表的读数________（变大/变小）．【分析】往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．根据欧姆定律，可判断电流表的读数的变化．【解答】解；（1）往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．（2）电源电压保持不变，热敏电阻的阻值随温度的降低而增大，热敏电阻的温度减低，。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。

下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。

第十六章电压电阻全章综合训练刷中考考点1 电压及其测量(1[2023黑龙江牡丹江中考，中]如图所示，闭合开关，说法正确的是 ( )A.两只小灯泡并联B.电压表测量 L₁两端的电压C.若L₁不发光，一定是L₁断路D.若L₂不发光，电压表一定无示数2[2023 湖南怀化中考，中]在如图所示电路中，闭合开关后电压表 V₁的示数为2.5 V，V的示数为4.5V，则电路的电源电压为 V，灯L₂两端电压为 V。

3[2023 福建中考,中]如图所示，电源电压不变，灯L₁、L₂完全相同。

闭合S₁,断开S₂、S₃,灯 L₁、L₂是联的。

闭合S₁、S₂,断开S₃,电压表示数为U₁;闭合S₁、S₃,断开S₂,电压表示数为U₂,则U₁:U₂=。

考点2 电阻及其影响因素4[2023 湖南常德中考,中]有A、B、C三根完全相同的导线，将A导线剪去一半，电阻变为 R₁；将B 导线均匀地拉伸到原来长度的两倍，电阻变为R₂；将C导线从中间对折，电阻变为R₃。

下列大小关系正确的是( )A.R₁>R₂>R₃B.R₂>R₁>R₃C.R₂>R₃>R₁D.R₃>R₁>R₂5[2023 天津中考,中]电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。

当滑片向A端旋转时，连入电路的电阻 ( )A.变大B.变小C.不变D.先变大后变小6[2022 黑龙江绥化中考，中]“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。

编号材料长度/m 横截面积/mm²灯泡亮度A 锰铜合金0.5 0.8 亮B 镍铬合金0.5 0.8 较亮C 镍铬合金0.5 0.4 较暗D 镍铬合金 1.0 0.4 暗(1)实验中通过观察比较电阻丝电阻的大小。

(2)实验中采用的研究方法是和转换法。

(3)分别将编号为的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．由欧姆定律公式U I R =变形得U R I=，对此，下列说法中正确的是 （ ） A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关2．如图所示的物理实验中，下列对实验现象的描述符合实际的是（ ）A ．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B ．乙图中，是柴油机的做功冲程，内能转化为机械能C ．丙图中，对电灯的钨丝加热，灯泡将变暗D ．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些 3．学生实验用的电压表有两种量程03V ~和015V ~，电压表上面一行示数看不清楚，而测量又必须用015V ~的量程，一同学见到指针指到小量程的1.7V ，则实际的电压是A ．3.4VB ．5.7VC ．7.5VD ．8.5V4．家用手电筒内三节新干电池串联的总电压是（ ）A ．1.5VB ．3VC ．4.5VD ．6V5．甲灯泡安全工作的最大电压为3 V ．乙灯泡安全工作的最大电压为6 V ，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示．现将两灯串联后接在某一电路中，要保证电路安全，则电源电压最大为( )A ．6 VB ．8 VC ．10 VD ．12 V6．一根铝导线的电阻是R ，当将铝导线接入电路中时，要使连入电路中的导线电阻变大（ ）A ．将这根导线拉长后再接入电路中B ．将这根导线对折后再接入电路中C ．降低导线两端的电压D ．将相同规格的铜导线代替这根铝导线7．在下面的电路中，闭合开关S ，下列说法正确的是（ ）A ．电压表测量的是1L 的电压B ．电压表测量的是1L 和2L 的总电压C ．如果2L 比1L 亮，说明通过2L 的电流比1L 大D ．用一根导线接在2L 的两端，1L 和2L 都不发光8．教室如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．9V 、1.8VB ．1.8V 、9VC ．1.8V 、7.2VD ．7.2V 、1.8V9．如图所示，闭合开关后，两灯都能发光，a 、b 两表都有正常示数，则下列说法正确的是（ ）A ．a 是电压表，b 是电流表B ．a 是电流表，b 是电压表C ．a 、b 都是电压表D ．a 、b 都是电流表10．如图所示的电路，电源电压不变，先闭合1S ，小灯泡发光。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几种估测中符合实际情况的是（）A．一节干电池的电压是2VB．对人体安全的电压是220VC．家用空调正常工作时的电流约为5AD．普通教室一盏日光灯的电流约为1A2．如图所示电路中，电源电压为12V，电压表的示数为4.8V，下列说法正确的是（）A．R2两端的电压为4.8V，两个电流表的读数相同B．R2两端的电压为4.8V，A1的读数小于A2的读数C．R2两端的电压为7.2V，两个电流表的读数相同D．R2两端的电压为7.2V，A1的读数大于A2的读数3．下列关于电阻的说法中，正确的是（）A．由不同材料制成的导体，它们的电阻大小一定相同B．由同种材料制成的长度相同的导体，横截面积越大，电阻越大C．变阻器可以改变电路中电阻的大小D．导体两端的电压为零时，它的电阻也为零4．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。

一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为0，产生这一现象的原因可能是（）A ．灯L 2短路B ．电流表断路C ．灯L 1断路D ．灯L 2断路5．普通手机的电池电压最接近（ ）A ．220VB ．110VC ．20VD ．3.7V6．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表A 1、A 2、电压表V 的示数变化情况是（ ）A ．A 1示数变小，A 2示数变小，V 示数不变B ．A 1示数未变，A 2示数变小，V 示数不变C ．A 1示数不变，A 2示数变大，V 示数变小D ．A 1示数变小，A 2示数变大，V 示数变小7．如图所示，材料和长度都相同的两电阻1R 、2R 接入电路中，通过电阻1R 、2R 的电流分别为1I 和2I ，则（ ）A ．12R R >B ．12R R <C ．12I I <D ．12I I >8．物理学中，电阻的国际单位是（ ）A ．安培B ．牛顿C ．欧姆D ．伏特二、填空题9．如图所示的实物电路中，AB部分为金属电阻丝。

电压电阻训练1、一节新干电池的电压是（）A．1.5V B．15V C．36V D．220V 【分析】本题考查对电压单位的生活经验，一节干电池的电压为1.5v，一节铅蓄电池的电压为2V，对人体的安全电压为不高于36V，我国家庭电路的电压为220V．依据这些经验作答．【解答】一节新干电池的电压是1.5V．故选A．2、对于电流与电压之间的关系，下列说法正确的是（）A．导体两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中也就没有电压D．导体中有电流通过时，导体两端必定有电压【分析】1、电流产生的条件是：电路闭合，电路中有电源（导体两端有电压）．2、电路闭合，导体两端有电压，电荷定向移动形成电流．3、电路不闭合，导体中没有电流，电路中可能有电压．4、导体中有电流由U＝IR知导体两端一定有电压．【解答】A、导体两端有电压时，如果电路不闭合，导体中没有电流，故A错误．B、电路闭合，导体两端有电压，导体中的电荷才会定向移动形成电流，故B错误．C、导体中没有电流，如果电路不闭合，电路中可能有电压，故C错误．D、导体中有电流通过时，由U＝IR知：导体两端必定有电压，故D正确．故选D．3、完成下列单位换算：①5000V＝________kV＝________mV．②22kV＝________V＝________mV．【分析】根据电压单位间的换算关系分析、计算答题．【解答】①5000V═5000×10－3kV＝5kV，5000V＝5000×103mV＝5×106mA；②22kV＝22×103V＝2.2×104V＝2.2×104×103mV＝2.2×107mV；故答案为：①5；5×106；②2.2×104；2.2×107．4、关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出【分析】根据电压表和电流表的使用方法分析各个选项．【解答】A、说法正确，使用前应校零；B、说法正确，为读数准确和保护电表，应该先用大量程“试触”，若示数过小则使用小量程；C、说法错误，电流表不能直接接在电源上，否则电源短路；D、说法正确，都应使电流从正接线柱流入，从负接线柱流出．故选C．5、王刚同学在用电压表测电压时，发现指针向左偏转，出现这种现象的原因是（）A．电压表的量程选错了B．电路中的电压太大了C．电压表被短路了D．电压表的正负接线柱接反了【分析】电压表使用时，电流要从正接线柱流入，负接线柱流出，否则指针将反转．【解答】用电压表测电压时，发现指针向左偏转，说明电压表的正负接线柱接反了．故选D．6、如图所示的电路中，是小明同学设计的用电压表测量灯L1两端的电压，其中正确的是（）A．B．C．D．【分析】电压表的正确使用规则：①电压表要和被测的用电器并联；②电流从电压表的正接线柱流入，从负接线柱流出；③测量的电压不要超过电压表的所用量程．【解答】A、该题中电压表测量的是L1两端的电压，故符合题意；B、该题中电压表测量的是L2两端的电压，故不符合题意；C、该题中电压表测量的是总电压，故不符合题意；D、该题中电压表的正负接线柱接反了，故不符合题意；故选A．7、如图所示电压表，若选0－3Ⅴ的量程，读数为________Ⅴ；若选0－15Ⅴ的量程，读数为________Ⅴ．【分析】电压表读数时，要先看量程，再看分度值，最后看指针所指的位置．【解答】（1）图中电压表，如选择量程为0～3V，分度值是0.1V，由图可知，指针所指的位置是2V＋0.1V×6＝2.6V；（2）如选择量程为0～15V，对应的分度值是0.5V，由图可知，指针所指的位置是10V＋0.5V×6＝13V．故答案为：2.6；13．8、如图所示，用笔画线代替导线，将各元件连成电路．要求：L1、L2串联，电压表测L1两端电压，按电路的连接在右边的虚线框内画出相应的电路图．【分析】串联电路是指各电路元件顺次连接，电压表测L1两端的电压说明电压表并联在L1的两端；然后按电流流向法连接实物图和画出电路图．【解答】（1）按电流流向法，线连接电源然后依次串联开关、灯泡L2、灯泡L1回到电源的负极，然后把电压表并联在灯泡L1的两端即可，如下图所示：（2）先画出电源，从电源的正极出发依次画出开关、灯泡L2、灯泡L1回到电源的负极，最后把电压表画在灯泡L1两端即可，如下图所示：9、灯L1、L2串联，用电压表测灯L2两端的电压，连接电路如图所示．图中只有一根导线连错了，请你在连错的导线上画“×”，并画补出正确的电路连接．【分析】由题意可知，两灯泡应串联，电压表测灯L2两端的电压即电压表与L2并联；可根据电流流向法，按先串后并的原则查找电路错误和纠正．【解答】由电路图可知，电压表与L1串联后L2并联，不符合题意；按电流流向法从正极开始，依次流过L2、L1、开关回到电源的负极，最后把电压表并联L2两端，所以L2与开关之间的导线连接错误，可以把这根导线改为两灯泡串联，如下图所示：简单1. 关于电压，下列说法正确的是（）A．电路两端有电压，电路中就一定有电流B．电路中无电流，电路两端就一定无电压C．电路两端必须有电压，才可能形成电流D．有电压不一定有电流【分析】形成电流的条件是：电路闭合，电路中有电压，缺一不可，据此分析答题．【解答】A、电路两端有电压，如果电路不闭合，则电路中一定没有电流，故A错误；B、如果电路不闭合，电路中有电压，电路中没有电流，故B错误；C、电路两端必须有电压，才可能形成电流，故C正确；D、有电压且电路闭合，才会有电流，有电压不一定有电流，故D正确；故选CD．2. 一位同学在用电压表测电压时，发现指针向左边没有刻度的一边偏转，出现这一现象的原因是（）A．电压表的量程选择错了B．测量的电压过小C．电压表的正、负接线柱接反了D．电压表被短路了【分析】电压表的正确使用：电压表要并联在电路中；电流从电压表的正接线柱流入，从负接线柱流出；不要超过电压表使用的量程．【解答】A、电压表量程选择过大，指针偏转的示数较小；电压表量程选择过小，指针会超过最大刻度值．不符合题意．B、测量的电压过小，指针偏转的示数较小，不符合题意．C、电压表的正、负接线柱接反了，指针会反偏，偏向没有刻度的一边．符合题意．D、电压表被短路了，示数为零，电压表指针会不发生偏转．不符合题意．故选C．3. 图中所示的电路图中，能用电压表正确测出灯L l两端电压的是（）A．B．C．D．【分析】电压表的正确使用方法：①连接电压表的时候，电流要从正接线柱入，负接线柱出；②电压表正确测出灯L1两端电压，则电压表与灯L1并联．【解答】A、由图可知，电压表测的是两灯串联的总电压，或电源电压，故A 错误．B、由图可知，电压表与L1并联，正负接线柱正确，故B正确．C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．D、由图可知，电压表接到了L1的两端，但正负接线柱接反了，故D错误．故选B．4. 如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表【分析】根据电流表与被测用电器串联，电压表与被测用电器并联即可作出判断．【解答】根据电流表与被测用电器串联，电压表与被测用电器并联，由图可知，甲表与灯串联，所以是电流表，乙表与灯并联，所以是电压表．如图：两灯串联，电流表测电路中电流，电压表测L1两端电压．故选D．5李明同学在一次用有3V和15V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（）A．直接接入15接线柱，然后读数B．直接接入3接线柱，然后读数C．断开开关，接入15接线柱，然后闭合开关后读数D．断开开关，接入3接线柱，然后闭合开关后读数【分析】在不知待测电压多大时，用试触的方法来确定使用哪个量程，若指针偏转较大，就用大量程，若指针偏转较小，就用小量程，且换接线时开关应处于断开状态．【解答】从图可知，试触时指针摆幅较小，在2V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，所以用0～3V的量程，并且换接线柱时应断开开关．故选D．6. 如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表【分析】电流表应该与灯泡串联，若与灯泡并联，则会造成电源短路，烧坏电源和电流表，灯泡不发光；电压表应该与灯泡并联，若与灯泡串联，则会造成灯泡不发光，而电压表会有明显的示数；所以解答本题可根据电流表和电压表的使用规则去分析判断．【解答】由图可知，表a与灯泡串联，表b与灯泡并联，根据电流表和电压表的使用规则可知，与灯泡串联的是电流表，与灯泡并联的是电压表，所以表a是电流表，表b是电压表；若两表都是电流表，则由于电流表b与灯泡并联，此时会造成灯泡短路，灯泡不发光，同时由于电流表直接接在电源两极上，电流过大会烧坏电源和电流表；若两表都是电压表，则由于电压表a与灯泡串联，此时灯泡不发光，而电压表a会有明显的示数；若表a是电压表，表b是电流表，则电流表b会造成灯泡和电压表a都被短路，不仅灯泡不发光，而且还会烧坏电源和电流表．故选C．7. 完成下列单位换算．（1）80V＝______ mV＝______kV；（2）3.6×103mV＝_______ V＝______kV．【分析】电压的单位有：千伏（kV）、伏特（V）、毫伏（mV），并且1kV＝103V，1V＝103mV，据此进行单位换算．【解答】（1）80V＝80×103mV＝8×104mV；80V＝80×10－3kV＝0.08kV；（2）3.6×103mV＝3.6×103×10－3V＝3.6V；3.6×103mV＝3.6×103×10－6V＝3.6×10－3kV．故答案为：（1）8×104；0.08；（2）3.6；3.6×10－3．8. 我国家庭电路的电压为_______，人体能承受的安全电压不高于_______，实验室三节蓄电池串联的电压为_______，蓄电池充电时，_______能转化为______能．【分析】（1）记住几个常见的电压值：1节干电池的电压是1.5V，一个铅蓄电池的电压是2V，对人体的安全电压是不高于36V，我国照明电路的电压是220V．（2）给蓄电池充电的过程中，电能转化为蓄电池的化学能，蓄电池对外供电再将化学能转化为电能．【解答】（1）我国家庭电路的电压为220V，人体能承受的安全电压不高于36V，实验室用三节蓄电池串联成的蓄电池组的电压为3×2V＝6V；（2）给蓄电池充电的过程中，消耗了电能，将电能转化为蓄电池的化学能储存在蓄电池中．故答案为：220V；36V；6V；电；化学．9. 如图甲所示是小贺同学制作的土豆电池，将电池两极接在电压表的正负接线柱上时，表盘指针偏转情况如图乙所示，则金属片_______（选填“A”或“B”）为电池的负极，该电池提供的电压为_______V．要给用四节电池供电的手电筒提供电量，则需要_______个这样的土豆电池串联．【分析】（1）使用电压表测量电路电压时，需要明确电压表的量程和分度值；必须使电流从电压表的“＋”接线柱流入，从“－”接线柱流出；水果电池是将化学能转化为电能的装置；由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性；（2）先判断出电压表的量程，而后再据指针的位置读出示数来即可；（3）串联电路中，各部分电压之和等于总电压．【解答】（1）由图知，电压表选择的是0～3V ，分度值为0.1V ，水果电池电压为0.3V ；由图知，电压表指针向右偏转时，说明“＋”接线柱连接的是电池的正极，“－”接线柱连接的是电池的负极，故金属片B 为电池的负极．（2）此时该电压表的量程是0～3V ，故分度值是0.1V ，所以此时电池电压是0.4V ；（3）串联电路中，各部分电压之和等于总电压，故需要这种电池的个数是6V n 150.4V ==个；故答案为：B ；0.4；15．10. 灯L 1与灯L 2串联，先用电压表测灯L l 两端的电压，如图所示．再测L 2两端电压时，只将电压表接A 的一端改接C ，这种接法______（填“正确”或“不正确”）．理由是_______．【分析】根据电流应该从电压表的正极流入，负极流出的原则进行分析即可．【解答】因为只将电压表接A 的一端改接C ，流入电压表的电流不符合电压表的正确用法．故答案为：不正确；电流从电压表的“－”接线柱流进，从“＋”接线柱流出．难题1. 如图所示的电路中，当闭合开关S 后，电压表测的是（ ）A．L1两端的电压B．L2两端的电压C．电源电压D．L2和电源电压【分析】电压表的使用方法：电压表与被测用电器并联．据此可判断电压表的测量对象．【解答】由图可知，当开关闭合时，L1与L2串联，电压表与L2并联，测的是L2两端的电压．故选B．2. 在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（）A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路【分析】开关闭合时，发现两灯均不亮，说明电路有开路．电压表有示数，电压表的正负接线柱到电源正负极的连接是连通的；电流表的指针几乎指在零刻度线，是因为把电压表通过灯丝、导线接在电源正负极上，电压表的电阻无限大，使得电路中的电流很小．据此判断．【解答】∵开关闭合两灯均不亮，∴电路中有开路，∵电压表有示数，∴电压表的正负接线柱到电源正负极的连接是连通的，L1没有断路，∴L2断路．故选B．3. 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（）A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表【分析】要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：电流表要串联在电路中使用，而电压表要与被测用电器并联；根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法进行分析．【解答】A、如果甲是电流表，则两灯泡被短路，两灯泡都不能发光，故A错误；B、如果甲是电压表，则它测量电源电压，乙、丙是电流表，分别测量干路和L2支路的电流，灯泡并联正常发光，故B正确；C、如果丙是电压表，则电路断路，两灯都不能发光，故C错误；D、如果乙是电压表，则灯L2断路，不能发光，故D错误；故选B．4. 如图所示，电源电压恒定，关于电路中工作情况说法正确的是（）A．只闭合开关S1时，两只灯泡都不发光B．若电压表和电流表位置对调，则闭合开关S1、S2后，两表都被烧坏C．先闭合开关S1，再闭合开关S2时，电压表的示数不变，电流表的示数变大D．若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都没有示数【分析】（1）首先要弄清电路的连接方式；由于电流表电阻很小，在电路中可当作导线处理；电压表的阻值很大，接近于断路，在分析电路图时，可先将其拿掉．（2）图中，电流从电源的正极出发，流经开关S1、电流表后分为两支：①经开关S2、灯L2后返回电源负极；②经灯L1后返回电源负极．因此该电路是并联电路，且开关S1控制干路，开关S2控制灯L2；电流表测干路电流，电压表测并联电路两端的电压．（3）弄清电路的连接方式后，再根据电压表、电流表的使用方法，以及并联电路的电流规律逐项分析．【解答】A、只闭合S1时，灯泡L2不亮，处于断路状态，只有灯泡L1亮，故A不正确；B、若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏，故B 不正确．C、只闭合S1时，若L1灯丝断了，电路断路，电压表测电源的电压，所以电压表读数近似为电源电压，故C正确；D、若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都有示数，故D不正确．故选C．5. 根据图甲所示的电路图把图乙所示的元件连成电路．（注意连线不能交叉）．【分析】分析清楚图甲所示电路图结构，然后根据图甲所示电路图连接实物电路图．【解答】由图甲所示可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯L2所在支路电流，从电源正极出发，把开关、电流表A1、电流表A2、灯L2串联接入电路，回到电源负极，然后把灯L1并联在A2、L2串联电路两端，实物电路图如图所示．故答案为：如图所示．6. 学习物理既丰富了我们的科学知识，又让我们熟悉了各种有用的学习方法，同时还影响着我们看待事物、认识世界的方式和态度．我们常常将看似无关的两个事物或现象联系起来，进行“类比”．“类比法”可以帮助我们理解概念、巩固知识，以下是两个“类比”学习案例：将如图所示的“水路”模型类比基本电路，可以发现：（1）叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当？（）A．电源B．开关C．用电器D．导线（2）类比“水路”模型中“水压是使水管中水定向运动形成水流的原因”，我们很容易理解电压是使电路中______定向运动形成______的原因．【分析】（1）叶轮机可以将水的能量转化为其他形式能，故与电流做功类似可以将电能转化为其他形式的能；（2）电压可以使电路中电荷产生定向移动形成电流，类似于水路模型中的水压使水管中的水定向运动形成水流；【解答】（1）①叶轮机将水的机械能转化为了其他的能量，类似于电流流过用电器时将电能转化为其他形式的能，故叶轮机与用电器类似，故选C．②类似于水的流动时两端要有水压，电流的形成因为电路的两端有电压而使电荷产生了定向移动，从而形成了电流，故答案为电荷，电流．故答案为：（1）C；（2）电荷；电流．7. 某校研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能，供给某种灯发光，如图甲所示，受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如图乙．那么“土壤电池电压的大小与哪些因系有关？”他们提出了以下猜想猜想1：可能与铜片、锌片插入士壤的深度有关；猜想2：可能与插人土壤的铜片和锌片之间的距离有关为了验证猜想1，他们先在金属片上每隔2cm作好标记，再将铜片、锌片插人土壤中，保持它们之间的距离不变，改变两金属片插人土壤的深度，并记录相应的电压值，实验数据如下表：锌片，铜片插入土壤深度c2 4 6 8 10 12m电压表示数V 0.6 0.61 0.63 0.66 0.69（1）图丙是同学们最后一次测量时电压表的示数，请读出电压值，井填入上表空格中．（2）请根据实验数据在图中作出图象．（3）分析以上数据和图象，可以得出的初步结论是：_______（写出一条即可）．（4）他们利用以上装置验证猜想2时，实验中应控制_______不变，改变______，并依次记录电压表的示数．【分析】（1）根据电压表的接线和读数分析．（2）利用数学的描点法绘出电压和深度的图象（3）用控制变量法进行分析，根据表格，在土壤性质不变情况下，分析土壤电池电压随铜片和锌片插入土壤深度与电压的关系．（4）铜片和锌片插入土壤的深度不变情况下，电压随铜片和锌片距离变化而变化的关系．【解答】（1）根据两接线柱可以判断电压表使用的是0－3V的量程，电压表共分30格，所以每格表示0.1V，指针位于第7格，故读数为0.7V．故答案为：0.7V．（2）描出（2，0.6），（4，0.61），（6，0.63），（8，0.66），（10，0.69），（2，0.70）然后用光滑的线连接起来．（3）根据表格，在土壤性质不变情况下，土壤电池电压随铜片和锌片插入土壤越深，电压越大，所以土壤电池的电压随铜片和锌片插入土壤的深度的增加而增大．（4）用控制变量法进行分析，先将铜片和锌片置于较近距离，用电压表测出电压U1，再分别增大两金属片间的距离同上做两次，分别测出电压U2、U3，比较U1、U2、U3得出结论与猜想相同．故答案为：铜片和锌片插入土壤深度不变，改变铜片和锌片距离．8. 画出如图所示的实物电路的电路图．【分析】根据电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．【解答】根据实物图可知，电流从电源正极开始分支，一路经过灯泡L1，电流表；另一路经过灯泡L2，然后两路汇合到开关，回到电源的负极，如图所示：9. 如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V．按下按键前，小灯泡不亮，电路为_______（选填“通路”、“短路”或“断路”）；按下按键后，小灯泡发光，它两端的电压为_______V．【分析】处处连通的电路为通路；某处断开的电路为断路；电源短路是指电源两极不经过用电器直接连通的电路．已知每节干电池电压，由串联电路特点可以求出灯泡两端电压．【解答】按下按键前，小灯泡不亮，电路为断路；按下按键后，小灯泡发光，它两端的电压为1.5V×2＝3V；故答案为：断路；3．难题1、下列关于电表的使用，正确的是（）A．电流表只能与被测用电器并联，不能与被测用电器串联B．电流表不能直接接在电源的两极上C．电压表只能与被测用电器串联，不能与被测用电器并联D．电压表不能直接接在电源的两极上【分析】（1）电流表是测量电流的仪表，使用时与被测电路串联，注意量程和正负接线柱，电流表不能不经过用电器接在电源的两极上，会造成电源的短路；（2）电压表是测量电压的仪表，使用时与被测电路并联，注意量程和正负接线柱，电压表可以不经用电器直接与电源串联，此时电压表测量电源电压．【解答】A、说反了，应该是电能表只能与被测电路串联，不能与被测电路并联，该选项错误；B、电流表不能直接接在电源的两极，会造成电源短路，该选项正确；C、说反了，电压表应与被测电路并联，电流表与被测电路串联，该选项错误；D、电压表可以直接接在电源两端，此时测电源电压，该选项错误．故选B．2、在电学实验中遇到断路时，常常用电压表来检测，某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无指示．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关S的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良【分析】要解决此题，需要知道电路中若无电流，则电路出现了断路现象，用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】开关闭合后，电灯不亮，电流表无指示，说明电路出现断路现象；用电压表检测时，发现b、d间的电压不为零，而电压表测得a、b两点间和b、c两点间的电压均为零，说明开关和电流表都完好，因此是灯泡出现断路现象．故选D．3、小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数【分析】电压表应当并联使用，当串联使用时是有读数的．【解答】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．故选C．4、在如图所示的电路中，L是灯泡，两只电表a、b的接法正确，则（）A．a、b都是电流表B．a表是电压表，b表是电流表C．a、b都是电压表D．b表是电压表，a表是电流表【分析】（1）电流表是测量电流的仪表，它使用时必须串联在电路里，与被测量的用电器串联；（2）电压表是测量电压的仪表，它使用时必须并联在电路里，与被测量的用电器并联．【解答】（1）图中a处与电灯L串联在一起，根据电表的使用原则，该处为电流表；（2）图中b处与电灯L并联，与电源串联在一起，根据电表使用规则，该处为电压表．故选D．5、如图所示的电路中，电压表测量的是（）。

人教版九年级物理全一册《第十六章电压电阻》单元练习题-附带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于导体的电阻，下列说法正确的是（）A．导体的电阻只跟导体长度有关B．导体的电阻跟温度有关C．导体两端的电压为0V时，导体的电阻为0ΩD．导体容易导电，所以导体对电流没有阻碍作用2．如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则L1和灯L2两端电压分别是（）A．8.5V 1.7V B．8.5V 6.8VC．6.8V 1.7V D．1.7V 6.8V3．如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（）A．B．C．D．4．如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（）A．U=U1= U2B．U>U1 + U2C．U<U1+ U2D．U=U1+ U25．如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。

下列分析正确的是（）A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮6．如图所示是一位同学连接的电路。

下列判断正确的是（）A．闭合开关后，灯L1、L2均能发光B．闭合开关后，电流表有示数C．若把电流表改成电压表，则L1不发光，L2发光D．闭合开关后，电源被短路7．科技自立自强是国家发展的战略支撑，华为Mate 60系列手机采用了具有中国自主知识产权的芯片，因而受到了广泛的关注，下列说法正确的是（）A．制造芯片的主要材料是超导体B．手机电池的电压是220VC．给手机充电时，电池相当于电源D．给手机充电的过程中，是将电能转化为化学能8．芯片是指含有集成电路的硅片，随着科技的发展，芯片越来越小，使得电子设备变得更加智能、轻巧和高效。
