暖通专业各种设计参数总结-经典

暖通专业给建筑专业提资常用数据1. 设计温度设计温度是指在设计建筑物的暖通系统时所考虑的最低室内温度。

根据不同地区的气候差异，设计温度也会有所不同。

一般可以参考以下标准：•冬季设计室内温度：一般取为18-20摄氏度，但特殊用途建筑物如医院、实验室等可能会有不同的要求。

•夏季设计室内温度：一般取为26-28摄氏度，但需要注意的是，热带地区的设计室内温度可能更高。

2. 设计室内湿度设计室内湿度是指在设计建筑物的暖通系统时所考虑的最低室内相对湿度。

湿度对人们的舒适感和健康有一定影响，因此在设计中需要予以考虑。

一般室内设计湿度为40-60%之间，具体取值可根据实际情况进行调整。

3. 供暖方式及热负荷计算设计暖通系统时，需要根据建筑物的供暖方式来计算热负荷，以确保系统能够提供足够的热量。

常见的供暖方式包括：•中央供暖：采用热水或蒸汽通过管道供热。

•分户供暖：每个房间或每个单元都有独立的供暖设备，如电暖器、空调等。

热负荷计算需要考虑建筑物的外墙面积、窗户面积、建筑材料的导热系数等因素，以确定所需的供热能力。

4. 通风量计算通风量是指通过通风设备进入或排出建筑物内空气的体积。

在设计暖通系统时，通风量的计算十分重要，以保证室内空气的新鲜度和舒适度。

通风量的计算涉及建筑物的使用人数、每位人员的新风需求量、通风设备的效率等因素。

5. 空调系统的选型空调系统的选型是指根据建筑物的需求，选择合适的空调设备。

选型时需要考虑以下因素：•制冷量：根据建筑物的热负荷计算结果，确定所需的制冷量。

•制热量：根据建筑物的供暖需求，确定所需的制热量。

•能效比：选择具有较高能效比的空调设备，以节约能源。

•噪音控制：选择噪音较低的空调设备，以保证室内的安静环境。

6. 管道和风管设计管道和风管设计是指根据建筑物的布局和需求，设计合理的管道和风管系统以供暖、通风和空调使用。

在设计过程中需要考虑以下因素：•管道和风管的材料选择：根据需要输送的介质和环境条件，选择合适的材料，如钢管、铜管、塑料管等。

民用建筑暖通空调设计室内外计算参数一、引言随着我国经济的快速发展，民用建筑暖通空调设计已成为现代建筑的重要组成部分。

室内外计算参数作为暖通空调设计的基础，对保证室内环境舒适性和节能减排具有重要意义。

本文将对民用建筑暖通空调设计中的室内外计算参数进行详细阐述，以期为暖通空调设计提供参考。

二、室内外计算参数的定义与作用1.室内计算参数室内计算参数主要包括室内温度、湿度、风速等，这些参数的确定依赖于建筑物的使用性质、功能区域和气候特点。

室内温度和湿度的合理设置，可以保证人们在室内感受到舒适的环境。

2.室外计算参数室外计算参数主要包括室外气温、湿度、风速、太阳辐射等。

这些参数对于暖通空调系统的运行效果和能耗有很大的影响。

在暖通空调设计中，应根据当地的气象资料，选取合适的室外计算参数。

三、民用建筑暖通空调设计的重要性民用建筑暖通空调设计关系到建筑物的能耗、室内环境质量和人们的生活品质。

合理的暖通空调设计可以在保证室内舒适性的同时，降低能耗，实现绿色建筑的目标。

四、室内外计算参数在暖通空调设计中的应用1.室内温度、湿度的确定在暖通空调设计中，应根据建筑物的使用功能、人员密度等因素，合理确定室内温度和湿度。

例如，办公室、卧室等场所的室内温度可设定在20-26℃，湿度在40%-60%之间。

2.室外气象参数的选取在暖通空调设计中，应根据当地气象资料，选取代表性的室外气象参数，如最冷月平均气温、最热月平均气温、历年最大风速等。

这些参数将影响暖通空调系统的制冷、制热能力和负荷计算。

3.负荷计算与空调系统配置根据室内外计算参数，可以计算建筑物暖通空调系统的负荷。

负荷计算结果将直接影响到空调设备的选型和系统配置。

合理的选择和配置空调设备，可以降低能耗，提高空调系统的运行效率。

五、案例分析以某住宅楼为例，根据当地气象资料，进行室内外计算参数的选取和负荷计算。

通过对比不同空调系统的能耗和运行效果，选出最优的暖通空调设计方案。

民用建筑暖通空调设计室内外计算参数（实用版）目录一、引言二、民用建筑暖通空调设计室外参数1.干球温度2.湿球温度3.大气压4.风速三、民用建筑暖通空调设计室内参数1.供暖室内设计温度2.舒适性空调室内设计参数3.室内空气品质参数四、民用建筑暖通空调设计规范与措施1.《民用建筑供暖通风与空气调节设计规范》2.《采暖通风和空气调节设计规范》3.《民用建筑暖通空调设计统一技术措施》五、结论正文一、引言暖通空调设计是民用建筑中不可或缺的环节，它关系到建筑物内部环境的舒适性和节能性。

在进行暖通空调设计时，需要考虑许多室内外计算参数，这些参数对于设计出合理、高效的暖通空调系统至关重要。

本文将对民用建筑暖通空调设计室内外计算参数进行详细介绍。

二、民用建筑暖通空调设计室外参数1.干球温度干球温度是指空气的真实温度，可以通过测量空气的温度和相对湿度来计算得出。

在暖通空调设计中，干球温度是评估室外热环境的重要参数，可以帮助设计师确定空调系统的制冷或制热能力。

2.湿球温度湿球温度是指空气在一定压力下的饱和温度，可以通过测量空气的温度和相对湿度来计算得出。

湿球温度是评估室外湿度环境的重要参数，对于设计师确定空调系统的除湿能力具有指导意义。

3.大气压大气压是指大气对于单位面积的压力，是暖通空调设计中的重要参数。

大气压的变化会影响空调系统的制冷效果，因此在设计过程中需要考虑当地大气压的变化。

4.风速风速是指空气在单位时间内流动的距离，是评估室外风环境的重要参数。

风速对于空调系统的通风换气效果具有重要影响，需要设计师在设计过程中充分考虑。

三、民用建筑暖通空调设计室内参数1.供暖室内设计温度供暖室内设计温度是根据建筑物所在地的气候特点和建筑物的用途来确定的。

在我国，供暖室内设计温度有明确的规定，如严寒和寒冷地区的主要房间应采用 18~24 摄氏度，夏热冬冷地区的主要房间宜采用 16~22 摄氏度。

2.舒适性空调室内设计参数舒适性空调室内设计参数主要包括室内温度、相对湿度、空气流速等。

一、商业和公共建筑物的空调设计参数ASHRAE二、舒适空调之室内设计参数日本三、新风量1、每人的新风标准ASHRAE2、最小新风量和推荐新风量UK3、各类建筑物的换气次数 UK4、各场所每小时换气次数依人数计算换气量5、每人的新风标准UK6、考虑节能的基本新风量（1/s人）(日本)7、办公室环境卫生标准日本8、民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间内二氧化碳浓度小于0.1%。

民用建筑主要房间人员所需新风量〔m3/（h·P）〕《采暖通风与空气调节设计规范》（报批稿）第3.1.9条：（强制性条文）建筑物室内人员所需最小新风量，应符合以下规定：①民用建筑人员所需最小新风量按现行有关卫生标准确定；②工业建筑应保证每人少于30 m3/h的新风量。

表3.1.9 民用建筑主要房间人员所需的最小新风量参考值〔m3/（h·P）〕注：大学教室可参照会议室标准第二章空调负荷计算一、不同窗面积下，冷负荷之分布%二、负荷指标（估算）（仅供参考）三、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9 四、按建筑面积冷指标进行估算建筑面积冷指标注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算（l）按建筑面积热指标进行估算注：总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

(2）窗墙比公式法：q=(7a+1.7)W/F(tn-tw)W/m2;说明：q—建筑物的供热指标，W/m2²。

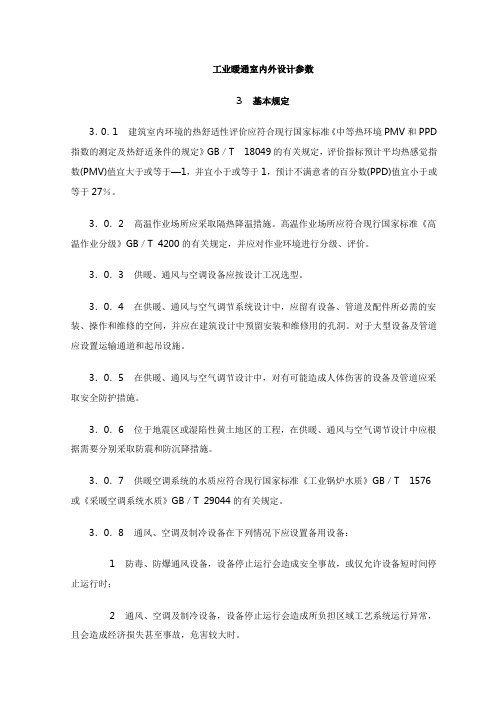

工业暖通室内外设计参数3基本规定3．0．1建筑室内环境的热舒适性评价应符合现行国家标准《中等热环境PMV和PPD 指数的测定及热舒适条件的规定》GB／T18049的有关规定，评价指标预计平均热感觉指数(PMV)值宜大于或等于—1，并宜小于或等于1，预计不满意者的百分数(PPD)值宜小于或等于27％。

3．0．2高温作业场所应采取隔热降温措施。

高温作业场所应符合现行国家标准《高温作业分级》GB／T4200的有关规定，并应对作业环境进行分级、评价。

3．0．3供暖、通风与空调设备应按设计工况选型。

3．0．4在供暖、通风与空气调节系统设计中，应留有设备、管道及配件所必需的安装、操作和维修的空间，并应在建筑设计中预留安装和维修用的孔洞。

对于大型设备及管道应设置运输通道和起吊设施。

3．0．5在供暖、通风与空气调节设计中，对有可能造成人体伤害的设备及管道应采取安全防护措施。

3．0．6位于地震区或湿陷性黄土地区的工程，在供暖、通风与空气调节设计中应根据需要分别采取防震和防沉降措施。

3．0．7供暖空调系统的水质应符合现行国家标准《工业锅炉水质》GB／T1576或《采暖空调系统水质》GB／T29044的有关规定。

3．0．8通风、空调及制冷设备在下列情况下应设置备用设备：1防毒、防爆通风设备，设备停止运行会造成安全事故，或仅允许设备短时间停止运行时；2通风、空调及制冷设备，设备停止运行会造成所负担区域工艺系统运行异常，且会造成经济损失甚至事故，危害较大时。

3．0．9蒸汽凝结水应回收利用。

3．0．10供暖、通风、空调系统在技术经济条件合理时，应进行余热回收。

3．0．11供暖、通风、空调水系统设备、管道及其部件等，其工作压力不应大于允许承压。

4室内外设计计算参数4．1室内空气设计参数4．1．1冬季室内设计温度应根据建筑物的用途采用，并应符合下列规定：1生产厂房、仓库、公用辅助建筑的工作地点应按劳动强度确定设计温度，并应符合下列规定：1)轻劳动应为18℃～21℃，中劳动应为16℃～18℃，重劳动应为14℃～16℃，极重劳动应为12℃～14℃；2)当每名工人占用面积大于50m2，工作地点设计温度轻劳动时可降低至10℃，中劳动时可降低至7℃，重劳动时可降低至5℃。

暖通设计参数总结——管道系统参数空调水系统，工作压力超过1.0MPa 的高区系统，应选择承压较高的设备。

（冷媒）单式泵及复式泵系统一次泵的台数，宜按冷水机组的台数一对一配置，一般不需设置备用泵。

系统比摩阻：空调水系统：100~500Pa/m，常用250Pa/m，（配件阻力当量6~10m管）风系统0.8～1.5 Pa/m，除尘系统 2.5~4 Pa/m；空调乙二醇系统50～200Pa/m；采暖系统50～100Pa/m；（估）风管阻力，3Pa/m，管配件20~30Pa/个。

（估）风管局部阻力系数，风管配件0.3，阀体0.6，末端3.5风速：(单位：m/s)主管：6~10 无风口支管：4~7 有风口支管：3.5~5新风口：2.5 送风口：2~4 回风口：1.5~2排风口：>=1.5 除尘风管：不小于10 m/s侧顶送风（贴附射流）：风速2~5 m/s喷口送风：安装高度6~10 m ，风速4~10m/s回风口数量：房间的宽边：3米以下，1个回风口；3~5米，2个回风口；6米以上，多个回风口一般排风口比新风口至少要高出2m。

矩形风管的宽高比宜小于6，不应超过10。

水管管径d由下式确定：d=SQR(4*m/πυ)式中：d为水管管径，mm m为水流量，m3/s v为水流速，m/s水流速υ由下式确定：υ=353.9*m/d2式中：d为水管管径，mm m为水流量，m3/h v为水流速，m/s水泵扬程设计开式水系统：Hp=hf+hd+hm+hs闭式水系统：Hp=hf+hd+hmhf、hd—水系统总的沿程阻力和局部阻力损失，Pa（估）hd=0.5~1*hfhm——设备阻力损失，Pahs——开式水系统的静水压力，Pa（冷媒）循环水泵的流量G=Q/1.163△t m³/hQ-冷负荷,kw；△t-冷水温差注：（1）单式泵与复式泵的一次水泵的流量，应为所对应的冷水机组的冷水流量；（2）二次冷水泵的流量，应为按该区冷负荷综合最大值计算出的流量（树上鸟教育暖通设计杜老师）水系统的管径和单位长度阻力损失钢管管径/㎜闭式水系统开式水系统流量/(m³/h)k Pa/100m 流量/(m³/h)k Pa/100m15 0~0.5 0~60 -- --20 0.5~1.0 10~60 -- --25 1~2 10~60 0~1.3 0~43 32 2~4 10~60 1.3~2.0 11~40 40 4~6 10~60 2~4 10~40 50 6~11 10~60 4~8 --65 11~18 10~60 8~14 --80 18~32 10~60 14~22 -- 100 32~65 10~60 22~45 -- 125 65~115 10~60 45~82 10~40 150 115~185 10~47 82~130 10~43 200 185~380 10~37 130~200 10~24 250 380~560 9~26 200~340 10~18 300 560~820 8~23 340~470 8~15350 820~950 8~18 470~610 8~13 400 950~1250 8~17 610~750 7~12 450 1250~1590 8~15 750~1000 7~12 500 1590~2000 8~13 1000~1230 7~11 水泵扬程概算：1、沿程阻力取200-250Pa/m；2、局部阻力：低层建筑，局部阻力=（1.0~1.5）x沿程阻力高层建筑，局部阻力=（0.4~0.8）x沿程阻力3、蒸发阻力；4、末端阻力；5、调节阀阻力：3~4m；6、余量：2-4m。

暖通设计常用公式总结序号名称公式内容备注1 水采暖系统热水循环水泵耗电输热比t)a14(0056.0△LQNQEHR∑+≤=∑=ηεN：水泵功率（kw）Q：供热量（kw）η：电机和传动效率△t：供回水温差（℃）∑L：室外主干线总长度（m）《公建节能》5.2.82 风机单位风量耗功率tPWη3600s=W s：单位风量耗功率[W/(m3/h)]P：风机全压值（Pa）ηt：风机、电机及传动总效率《公建节能》5.3.263 空调冷热水系统输送能效比η•=THER△002342.0H：水泵设计扬程（m）△t：供回水温差（℃）η：水泵在设计工作点效率《公建节能》5.3.274 热量与水量转换公式3600tρ•••=△PCLQ Q：制冷量（kw） L：水流量（m3/h）C P：水的比热4.18[kJ/（kg·℃）]△t：温差（℃）ρ：水的密度，1000（kg/m3）5热量与风量转换公式（全热）3600ρh••=△LQ Q：制冷量（kw） L：风量（m3/h）△h：焓差（kJ/kg）ρ：空气密度，1.2（kg/m3）6热量与风量转换公式（显热）：3600ρt•••=△PCLQ Q：制冷量（kw） L：风量（m3/h）C P：空气比热1.01[kJ/（kg·℃）]△t：温差（℃）ρ：空气密度，1.2（kg/m3）7 除湿量与风量转换公式：1000ρd••=△LW W：除湿量（kg/h） L：风量（m3/h）△d：湿度差（g/kg）ρ：空气密度，1.2（kg/m3）8 围护结构传热系数wknRRKα1111λ0++•∑+==λαδαK：围护结构传热系数[W/（m2/K）]R0：围护结构传热阻[（m2/K）/ W]δ：材料厚度（m）αλ：材料导热系数修正系数λ：导热系数[W/（m/K）]《三教》P29 围护结构的最小传热阻nymin,0t)-(α•=△wnttaR墙门min,0min,00.6≥RRR0,min：围护结构最小传热阻[（m2/K）/W]a：温差修正系数△t y：室内计算温度与围护结构内表面温度允许温差（℃）αn：内表面换热系数[W/（m2/K）]《三教》P410 保温材料的允许重量湿度增量][10ωδρ△•••=nC CBA＜-[△ω]：保温材料重量湿度允许增量ρ：保温材料干密度（kg/m3）δn：保温材料厚度（m）《三教》P811 建筑物体形系数建筑物外表面积和外表面积所包围的体积之比《三教》P812 各个朝向窗墙面积比不同朝向外墙面上的窗、阳台门及幕墙的透明部分的总面积与所在朝向外强面的总面积（包括透明部分）《三教》P813 围护结构基本耗热量t△KFQ=Q：围护结构基本耗热量（w）F：围护结构面积（m2）K：围护结构传热系数[W/（m2/K）]《三教》P1414 燃气红外线辐射供暖热负荷RQQf+=1)-(ηwshttCAQR=21ηηεη••=Ah~ε2Q f：燃气红外线辐射供暖热负荷（W）Q：围护结构热负荷（W）C：常数[11W/（m2/K）]《三教》P5115 平行送风射流的有效作用长度hxAaX=l0.7H≥h：hxAaX7.0l0.5H≥h=：HBA•=hlx：一股射流的有效作用长度（m）X：射流作用距离的无因次数a：送风口的紊流系数A h：每股射流作用的车间横截面积（m2）《三教》P6216 暖风机台数ηn d •=Q Q51--0d pj n pj t t t Q Q = η：有效散热系数 Q ：建筑物供暖热负荷（W ） Q d ：暖风机实际散热量（W ） Q 0：进风15℃际散热量（W ）《三教》P6717低压蒸汽系统水力计算la）（△2000-p p m =△p m ：单位长度摩擦阻力损失（Pa/m ） P ：起始压力（Pa ） l ：供汽管道最大长度（m ）a ：摩擦压力占压力损失百分数，0.6《三教》P7818散热器散热面积4321ββββ)-(n pj t t K Q F =b b )-(α)t (αn pj t t K ==△F ：散热器散热面积（m 2）Q ：房间供暖热负荷（W ） K ：散热器传热系数[W/（m 2/K ）] 《三教》P8619换热器传热面积pjt △••=B K Q F ba b a pj t t lnt -t t △△△△△= 21α1λδα11++=KB ：水垢系数 K ：换热器传热系数[W/（m 2/K ）]《三教》P10520流体压损与阻力热性系数及流量关系2G S P •=△△P ：压降（Pa ） G ：水流量（m 3/h ） S ：阻力数[Pa/（m 3/h ）2] 《三教》P13721既有建筑节能改造 1-211、1-23321锅炉房煤粉仓防爆门面积 1-223《锅炉》5.1.8-421锅炉房燃烧空气量 1-22922锅炉房设计容量及最小锅炉容量 1-234《09技术》8.6.6-223低温热水地面辐射供暖散热量计算1-237《辐射》A.2.1空调序号名称公式内容重点历年备注1 湿空气焓值）（t84.12500dt01.1h++=h：湿空气焓值（kJ/kg干空气）t：干球温度（℃）d：含湿量（kg/kg干空气）《三教》P3412 析湿系数（换热扩大系数））（21p21t-th-h•=Cξh1、t1：空气初状态时比焓和温度h2、t2：空气重状态时比焓和温度《三教》P4013 热交换效率系数（表冷器）11211t-tt-tw=εt1、t2：处理前后空气干球温度（℃）t w1：冷水初温（℃）《三教》P4054 接触系数（表冷器）31212t-tt-tε=t3：表冷器在理想工作条件下（接触时间充分）空气终状态的干球温度（℃）《三教》P4055 饱和效率（加湿器）%100--×=饱和空气湿球温度加湿前空气干球温度加湿后空气干球温度加湿前空气干球温度饱和效率《三教》P4086 显热交换效率（全热交换器）%100t-tt-t3121t×=ηt1：室外进风干球温度（℃）t2：送风干球温度（℃）t3：室内干球温度（℃）《三教》P5597 湿交换效率（全热交换器）%100d-dd-dη3121w×=d1：室外进风含湿量（g/kg）d2：送风含湿量（g/kg）d3：室内含湿量（g/kg）《三教》P5598 全热交换效率（全热交换器）%100h-hh-hη3121h×=h1：室外进风焓值（kJ/kg）h2：送风焓值（kJ/kg）h3：室内焓值（kJ/kg）《三教》P55924蒸汽溴化锂吸收式制冷机组1-241《公建》9 轴心温差计算145.0x35.0TTt--txn0+==dttnxα△△t x：主体段内射程x处轴心点温度（℃）t0：射流出口温度（℃）t n：周围空气温度（室内温度）（℃）x：主体段内射程xα：送风口紊流系数d0：送风口直径或当量直径（m）当量直径πab4d=《三教》P42410 阿基米德数nnr TvttgdA2)-(=g：重力加速度（m/s2）t0：射流出口温度（℃）t n：周围空气温度（室内温度）（℃）T n：射流周围空气温度（K）v n：射流出口速度（m/s）d0：送风口直径或水力直径（m）水力直径)(2ab4d0ba+=《三教》P42511 串联过滤器效率)E-1()E-1)(E-1(-1n21•••=TE《三教》P45612 均匀分布计算换气次数s-60NNaGn××=G：室内单位容积发尘量[pc/（min*m3）]N：洁净等级对应含尘浓度限值（pc/m3）N s：送风含尘浓度（pc/m3）a：安全系数，取0.4~0.8《三教》P46013 洁净室室外压差2v2ρCP=P：迎风面压力（Pa）v：迎面风速（m/s）ρ：空气密度（kg/m3）C：风压系数（0.9）《三教》P46329 摩擦压力损失2vld2mρλ=P△△P m：摩擦压力损失（Pa）λ：摩擦系数d：管道内径（m）l：管道长度（m）v：流体在管道内流速（m/s）ρ：流体密度（kg/m3）《三教》P49014 水系统压力计算（水泵运行时）水泵吸入口前：该点静水高度减去定压点至该点压损水泵出口：水泵扬程与该点静水高度减去定压点至该点压损《三教》P49115 冷水机组组合方式rQQ/minx=RQQx/d=dminx/-QQQn）（=Q x：小机组设计制冷容量Q d：单台大机组设计制冷容量n：大机组安装台数Q min：建筑设计最小冷负荷Q max：建筑设计最大冷负荷《三教》P50116 声功率叠加附加值* 《三教》P53717 振动设备的扰动频率60nf=f：振动设备扰动频率（Hz）n：设备转速（r/min）《三教》P54518 保温防结露厚度b21bm t-tt-t63.11δ×=λλ：保温材料导热热阻[W/（m*K）]t1：管道内介质温度（℃）t2：管外空气干球温度（℃）t b：管外空气露点温度（℃）《三教》P54619 保温防结露厚度2wb1wm21α1t-tα1λδt-t=+t1、t2：管外、管内温度（℃）t b：管外露点温度（℃）λ：保温材料导热热阻[W/（m*K）]αw：外表面换热系数[W/（m2/K）]δm：材料厚度（m）《三教》P54620 空调系统新风量ZXXY-1+=Y：修正后新风量在送风量中比例X：修正前新风量在送风量中比例Z：最大房间新风比《公建节能》5.3.721 热湿比)/(dhkgkJ△△=εskgkw/《三教》P34322 热回收机组制冷量23 新风量计算：正压与排风24 地源热泵热量 水泵释放热量输送过程失热量）（空调分区冷负荷最大释热量∑+∑++×∑=]/11[EER水泵释放热量输送过程失热量）（空调分区冷负荷最大吸热量∑-∑]/1-1[∑+×=COP《地源热泵》 4.3.3 25人员新风量出现最多认识持续时间少于3h 的房间，所需新风量按平均人数确定，且不少于最多认识的1/2《公建节能》3.0.226 水泵温升ss η0023.01023600HW 860t HW =ו×=η△△t ：水泵温升（℃） H ：水泵扬程（m ）W ：水泵流量（kg/h ） ηs ：水泵效率《红皮书》P149927 通风机温升2112ηηη0008.0L η2.1013.1ηη3600HL 6.3t ••=•×••×=H △ △t ：通风机温升（℃） L ：风量（m 3/h ） H ：风压（Pa ）η：电动机安装位置修正系数 η1：通风机全压效率 η2：电动机效率（0.8~0.9）η：电动机安装在输送气流内取1，安装在气流外η=η2《红皮书》P149828洁净浓度29 焓湿图新风比30地源热泵回填材料热阻)ln(21b e b bd d R πλ= 0n d de =R b ：钻孔灌浆回填材料热阻[（m/K ）/W] λb ：灌浆材料导热系数[W/（m/K ）] d b ：钻孔直径（m ） d e ：U 形管当量直径（m ） d 0：U 形管外径（m ）n ：单U 取2，双U 取4《地源热泵》B.0.1通风序号名称公式内容重点历年备注1稳定状态全面通风量2y -y x •=K LL ：稳定状态全面通风量（m 3/s ）x ：有害物散发量（g/s ）y 2：经过时间室内空气中有害物浓度（g/m 3） y 0：送风空气中有害物浓度（g/m 3） K ：安全系数《三教》P1712消除余热通风量)-(0t t C QG p =G ：通风量（kg/s ） Q ：制冷量（kJ/s ）C ：空气比热1.01[kJ/（kg ·℃）]《三教》P1723消除余湿通风量-d d W G p =G ：通风量（kg/s ） W ：余湿量（g/s ）d p ：排出空气含湿量（g/kg ） d 0：进入空气含湿量（g/kg ）《三教》P1724 风量平衡jp zp jj G G G G zj +=+自然进风+机械进风=自然排风+机械排风（kg/s ）《三教》P1735 热量平衡)-(ρρρ∑n s n xh w w zj jj jj jj f n n p h t t cL t cL t cL Q t cL Q +++∑=+ρ热负荷+排风=放热+机械进风+自然进风+循环送风10、12、《三教》P1736通过窗孔通风量ρμρp 2△F L G =•= ξ1μ=G ：通过窗孔通风量（kg/s ） μ：窗孔流量系数 △p ：窗孔两侧压差（Pa ） F ：窗孔面积（m 2）《三教》P1767 热压差 ）（△△n w a b -gh p -p ρρ=△p a ：窗孔内压力（Pa ） △p b ：窗孔外压力（Pa ）《三教》P1778空气动力阴影区最大高度 A H 3.0c ≈A ：建筑物迎风面面积（m 2）《三教》P1789自然通风车间平均温度2t -t t p n np =t n ：室内工作区温度（℃）t p ：上部窗孔的排风温度（℃）《三教》P17910 窗孔面积与高度公式122bahhFF=）（F a：进风窗孔面积（m2）F b：排风窗孔面积（m2）h1：进风窗孔至中和面距离（m）h2：排风窗孔至中和面距离（m）《三教》P18011 自然通风排风温度（温度梯度法））（2-attnph+=a：温度梯度（℃/m）h：排风天窗中心距地面高度（m）《三教》P18112 自然通风排风温度（有效热量系数法）m/)t-t(ttwnwp+=321mmmm••=m：有效热量系数m1：热源占地面积与地板面积比值确定m2：根据热源高度确定m3：根据热源辐射散热量和总散热量之比确定《三教》P18113 筒形风帽直径dlAL/02.02.1d28272+∑+•=ξL：单个风帽排风量（m3/h）d：风帽直径（m）l：竖风道或风帽连接管的长度（m）A：压差修正系数∑ξ：风帽前风管局部阻力之和，无风管取0.5《三教》P18514 密闭罩排风量4321LLLLL+++=L1：物料下落带入罩内诱导空气量L2：从孔口或不严密缝隙处吸入的空气量L3：因工艺需要鼓入罩内的空气量L4：生产过程中受热空气膨胀或水分蒸发而增加的空气量《三教》P18815 通风柜排风量β••+=FLL v1L1：柜内污染气体发生量（m3/s）v：工作孔的控制风速（m/s）F：工作孔或缝隙的面积（m2）β：安全系数，1.1~1.2送风量为排风量70~75%《三教》P18916 工作台上排风罩排风量xvFL）（+=2x5L：工作台上排风罩排风量（m3/s）F：实际排风罩的罩口面积（m2）v x：控制点处吸入速度（m/s）v x：查图2.4-15《三教》P19317 接受式排风罩*《三教》P19718 除尘效率%100/12×=G G η )η-1()η-1)(η-1(-1ηn 21t •••= G 1：进入除尘器的粉尘量（g/s ） G 2：除尘器除下的粉尘量（g/s ）《三教》P20419 分级效率%100/ηj c c ×=S S △△△S c ：除尘器捕集的粉尘量（g/s ） △S j ：进入除尘器的粉尘量（g/s ）《三教》P20520静电除尘器除尘效率)LA exp(--0.1ηe ω=A ：集尘极板总面积（m 2） L ：除尘器处理风量（m 3/s ） ωe ：电除尘器有效驱进速度（m/s ）《三教》P22321 电场风速 FL =vL ：除尘器处理风量（m 3/s ） F ：电除尘器横断面积（m 2）《三教》P22422 有害气体体积浓度与质量浓度公式4.22M C Y •=Y ：质量浓度（mg/m 3） C ：体积浓度（ppm=mL/m 3） M ：气体分子的克摩尔数1‰=0.1%=1000ppm《三教》P22923 风机功率公式3600py L N =N y ：通风机有效功率（W ） L ：风量（m 3/h ） p ：风压（Pa ）《三教》P26524风机配用电机功率K L N •••=m3600pηηN ：轴功率（通风机输入功率）（W ） η：全压效率 ηm ：通风机机械效率 K ：电机容量安全系数《三教》P26625 空气密度换算3.101t 273273293.1B•+•=ρ t ：实际空气温度（℃） B ：实际大气压力（KPa ）《三教》P27026 排风罩流量'p 2μj F L ρ= ''11μj d p p =∑+=ξL ：排风罩流量（m 3/s ）p d ’：动压（Pa ） p j ’：静压（Pa ）《三教》P28327 汽车库通风量1y -y GL =L ：车库所需排风量（m 3/h ） G ：车库内排放CO 的量（mg/h ） y 1：车库内CO 允许浓度（30mg/m 3）《三教》P335y0：室外大气CO浓度（2.0~3.0mg/m3）28 有毒物质容许浓度《化学有害》4.129 最高允许排放速率《大气污染》B330 时间加权平均浓度《化学有害》A.331 时间加权平均浓度11、《化学有害》表4.2/附录A31 滤毒通风量《人防》5.2.732 机械加压送风量（压差法）360025.1827.0/1y××××=NPAL△L y：压差法加压送风量（m3/h）A：门窗缝隙的计算漏风量总面积（m2）△P：门缝两侧压差值（Pa）N：门缝取2，窗缝取1.6△P：防烟楼梯40~50Pa，前室30~25Pa 《建规》9.3.232 机械加压送风量（流速法）3600)1(ny×+=abFvL L y：流速法加压送风量（m3/h）F：一樘门开启面积（m2）v：开启门洞处平均风速（0.6~1.0m/s）a：背压系数（0.6~1.0）b：漏风附加率（0.1~0.2）n：同时开启时数量，多层取2，高层取3《建规》9.3.233 活性炭计算装碳量=有害气体流量×质量浓度×吸附效率×时间/平衡吸收质量装碳量（kg）有害气体流量（m3/h）质量浓度（mg/m3）吸附效率（%）时间（h）平衡吸收率（kg/kg）制冷序号名称公式内容重点历年备注1理论制冷系数124100th --h h hh w q P th th ===φε《三教》P5732双级压缩理论制冷系数 )-()-()-(φφε3421218112th 1th 00th h h M h h M h h M P P P R R R th +=+==《三教》P5783闪发中等器分离器中间压力 2/10m )(P P P k •=P m ：中间压力 P k ：冷凝压力 P 0：蒸发压力《三教》P5754双级压缩最佳中间温度 ℃佳3.06.0t 4.0t 0k ++=tt k ：冷凝温度 t 0：蒸发温度《三教》P5795制冷系数与制热系数1εφε0h h +=+==PpP φ ε：制冷系数 εh ：制热系数 φ0：制冷量 φh ：制热量 成立条件：工况条件完全相同《三教》P5796 实际输气量）容积制冷量（）机组制冷量（3/kw m KJ V R =V R ：实际输气量（m 3/s ）《三教》P6057理论输气量（活塞式制冷压缩机）SnZ D V h 2240π=V h ：理论输气量（m 3/s ）D ：气缸直径（m ） S ：活塞行程（m ） n ：曲轴转速（r/min ） Z ：气缸数《三教》P6058 耗功率*《三教》P6079空调机组冬季修正21q K K h =φφh ：机组制热量（kw ） q ：产品样本制热量（kw ）K 1：根据室外空调计算干球温度修正系数 K 2：化霜修正系数样本制热量名义工况：室外干球温度7℃，湿球温度6℃化霜修正系数：每小时1次0.9，每小时2次0.811、12、《三教》P62210 热力系数（溴化锂）gφφξ=ξ：热力系数φ0：吸收式制冷机获得的制冷量（kw）φg：吸收式制冷机消耗的热量（kw）《三教》P63711 最大热力系数（溴化锂）cgeTTTTTTηεcegmax)-()-(ξ==ξmax：最大热力系数T g：发生器中热媒温度（K）T0：蒸发器中被冷却物温度（K）T e：环境温度（K）εc：工作在T0和T e之间的制冷系数ηc: 工作在T e和T g之间的热效率《三教》P64011 热力完善度（溴化锂）m axdξξη=《三教》P64012 循环倍率（溴化锂）wssmmfξ-ξ73ξ==473mmm+=m3：流入发生器的稀溶液流量m7：发生器中制冷剂水蒸气流量m4：饱和浓溶液流量《三教》P64012 放气范围（溴化锂）wsξ-ξξ=△ξ3/ξw：稀溶液浓度ξ4/ξs：饱和溶液浓度《三教》P64013 直燃型溴化锂机组性能能系数pCOPg+=φφ0pCOPghh+=φφCOP0：制冷性能系数 COP h：制热性能系数φ0：制冷量φh：制热量φg：加热源耗热量 P：消耗电功率《三教》P64614 部分负荷蓄冰有效容量cfiqcnQ••=sfii ic cnnqq•+=∑=2241Q s：蓄冰装置有效容量（kwh）q i：建筑物逐时冷负荷（kw）n i：夜间制冷机制冰工况运行小时数（h）n2：白天制冷机空调工况运行小时数（h）c f：制冷机制冰时能力变化率《三教》P68515 水蓄冷贮槽容积t163.1s△•••=ηPQVV：所需贮槽容积（m3）Q s：设计日所需制冷量（kwh）P：容积率，1.08~1.30η：蓄冷槽效率△t：蓄冷槽可利用进出水温（5~8℃）《三教》P68616吊轨冷却间冷加工能力)24()1000lg (d τ•=GG d ：设有吊轨的冷却间每日冷加工能力（t ） l ：冷间内吊轨的有效总长度（m ） g ：吊轨单位长度净载货重量（kg/m ） τ：冷间货物冷加工时间（h ）《三教》P71017 冷凝器热负荷e c Q Q φ=Q c ：冷凝器的热负荷（kw ）Q e ：压缩机在计算工况下的制冷量（kw ） φ：冷凝器负荷系数《三教》P73318冷凝器传热面积lq Q K Q A cm c =•=θ△A ：传热面积（m 2）Q c ：冷凝器热负荷（w ） K ：冷凝器传热系数[w/（m 2*K ）] △θm ：对数平均温差（K ） q l ：冷凝器热流密度（w/m 2）《三教》P73419。

暖通设计参数总结——风口风量参数 顶棚散流器送风量 l/s尺寸mm 送风流量m/s 1 1.5 2 2.5 3.75 5250*250 50 70 95 120 175 235300*300 70 100 135 170 255 340350*350 90 140 185 230 350 465400*400 120 180 240 295 440 590500*500 190 280 380 470 710 945600*600 270 410 545 680 1020 1360侧送风口的送风量 l/s送风口尺寸mm 送风口流速m/s 1.5 2 2.5 3.75 5250*100 30 40 50 70 95300*100 35 45 55 85 115400*100 45 60 75 115 150500*100 55 75 95 145 190600*100 70 90 115 170 230750*100 85 115 145 215 285900*100 100 135 170 255 340250*150 45 55 70 105 145300*150 50 70 85 130 170400*150 70 90 115 170 230500*150 85 115 145 215 285600*150 100 135 170 255 340750*150 130 170 215 320 430900*150 155 205 255 385 515400*200 90 120 150 230 305500*200 115 150 190 285 380600*200 135 180 230 340 455750*200 170 230 285 430 570900*200 205 275 340 415 685400*250 115 150 190 285 380500*250 145 190 240 355 475600*250 170 230 285 430 570750*250 215 285 355 535 715900*250 255 340 430 640 855530*300 170 230 285 430 570600*300 205 275 640 575 685750*300 255 340 430 640 855900*300 310 410 515 770 10301000*50 55 75 95 145 1901000*75 85 115 145 215 2851000*100 115 150 190 285 3801000*125 145 190 240 355 4751000*150 170 230 285 430 5701000*175 200 265 330 500 6651000*200 230 305 380 570 760送风风速标准一、百叶窗的推荐流速位置新风回风减湿器正面减温器旁通加热器旁通流速m/s 2.5~4 6~6 2~4 7.5~12 5~7.5二、不同送风方式的送风量指标和室内平均流送风方式单位地板面积的送风量l/s*m2 工作区平均流速m/s 换气次数1/h 侧送百叶风口3~6 0.13~0.18 7条形风口4~10 0.10~0.18 12局部孔板送风5~15 0.10~0.18 18顶棚散流器5~25 0.10~0.25 30顶棚孔板送风5~50 0.05~0.15 60三、低速风管系统的推荐和最大流速应用场合住宅公共建筑工厂推荐最大推荐最大推荐最大室外空气入口 2.5 4 2.5 4.5 2.5 8 空气过滤器 1.3 1.5 1.5 1.8 1.8 1.8 加热排管 2.3 2.5 2.5 3 3 3.5 冷却排管 2.3 2.3 2.5 2.5 3 3 淋水室 2.5 2.5 2.5 2.5 2.5 2.5 风机出口 6 8.5 9 11 10 14 主风管 4 6 6 8 9 11 支风管（水平）3 5 4 6.5 5 9 支风管（垂直）2.5 4 3.5 6 4 8 四、低速风管系统送风区域的最大允许流速应用场合以噪音控制主风管以摩擦阻力控制送风主管回风主管送风支管回风支管住宅 3 5 4 3 3 公寓、饭店房间 5 7.5 6.5 6 5 办公室、图书馆 6 10 7.5 8 6.1 大礼堂、戏院 4 6.5 5.5 5 4 银行、高级餐厅7.5 10 7.5 8 6 百货店、自助餐厅910 7.5 8 6 工厂12.5 15 9 11 7.5 五、逗留区流速与人体感觉的关系流速m/s 人体感觉0~0.08 不舒服，停滞空气的感觉0.127 理想，舒适0.127~0. 25 基本舒适0.33 不舒适，可以吹动薄纸0.38 对站立者为舒适感之上限0.38~1.52 用于工厂和局部空调六、逗留区之最大允许流速人体状态 长时间坐 短时间坐 轻工作 重工作应用 办公室 餐厅 商店轻工业 工厂、舞厅 冷却m/s 0.1 0.15 0.2 0.3 加热m/s 0.2 0.3 0.35 0.45七、回风格棚的推荐流速位置 近座位 逗留区以上 门下部 门上部 工业用 流速 m/s 2～3 3～4 4 3 >=4八、空调房间之允许最大送风温差送风方式 下列房间高度m 2 3 4 5 6侧送，大风量 6.5 8.3 10 12 14 侧送，小风量 9 11 13 15 17 顶棚散流器 9.5 16 17 18 18九、通风系列之流速系统 商业 工业低速 送风、最大流速 13 13送风、一般流速 6~11 11~13 回风、最大流速 10 13回风、一般流速 7.5~9 9~13高速、一般 13 13~25十、推荐的送风口流速应用场合 流速m/s播音室 1.5~2.5戏院 2.5~3.5住宅、公寓、饭店房间、教室 2.5~3.8私人办公室 2.5~4一般办公室 5~6电影室 5百货店、上层 7.5百货店、地下 10十一、以噪音标准控制的允许送风流速应用场合 流速m/s图书馆 1.75~2.5住宅，公寓，私人办公室，医院房间 2.5~4银行，戏院，教室，一般办公室，商店，餐厅 4~5工厂，百货公司，厨房 5~7.5。

第一章设计参考规范及标准 (4)一、通用设计规范： (4)二、专用设计规范： (4)三、专用设计标准图集： (5)第二章设计参数 (5)一、商业和公共建筑物的空调设计参数ASHRAE (5)二、舒适空调之室内设计参数日本 (6)三、新风量 (7)1、每人的新风标准ASHRAE (7)2、最小新风量和推荐新风量UK (8)3、各类建筑物的换气次数UK (8)4、各场所每小时换气次数 (9)4、每人的新风标准UK (9)5、考虑节能的基本新风量（1/s人）(日本) (10)6、办公室环境卫生标准日本 (10)7、民用建筑最小新风量 (10)第三章空调负荷计算 (13)一、不同窗面积下，冷负荷之分布% (13)二、负荷指标（估算）（仅供参考） (13)三、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表 (14)四、按建筑面积冷指标进行估算建筑面积冷指标 (16)五、建筑物冷负荷概算指标香港 (17)六、各类建筑物锅炉负荷估算W/m3℃ (18)七、热损失概算W/m℃ (18)八、冷库冷负荷概算指标 (18)第四章风管系统设计 (19)一、通风管道流量阻力表 (19)1、缩伸软管摩擦阻力表 (19)2、镀锌板风管摩擦阻力表 (19)二、室内送回风口尺寸表 (22)1、风口风量冷量对应表 (22)2、不同送风方式的风量指标和室内平均流速ASHRAE (23)三、室内风管风速选择表 (23)1、低速风管系统的推荐和最大流速m/s (23)2、低速风管系统的最大允许速m/s (23)3、通风系统之流速m/s (24)四、室内风口风速选择表 (24)1、送风口风速 (24)2、以噪音标准控制的允许送风流速m/s (25)3、推荐的送风口流速m/s (25)4、送风口之最大允许流速m/s (25)5、回风口风速 (25)6、回风格栅的推荐流速m/s (26)8、逗留区流速与人体感觉的关系 (26)9、顶棚散流器送风量 (26)10、侧送风口送风量 (27)五、室内风口的简单布臵 (29)1、送风口布臵间距 (29)2、标准型号风盘所接散流器的尺寸表-办公室 (29)3、散流器布臵 (29)4、空调房间允许最大送风温差℃ (30)5、工艺性空气调节空调房间允许最大送风温差 (30)6.1、厨房通风问题 (30)6.2如何确定厨房的通风量 (30)6.3厨房通风设计中的几个问题 (32)7、消声器、静压箱总结 (35)8.风管贴吸音材料风道的衰减量（日本） (36)9.风管的自然衰减量（只有直风道dB/m，其它都是dB） (36)六、防排烟设计 (37)第五章管道系统设计 (41)一、空调管路系统的设计原则 (41)二、管路系统的管材 (42)三、供回水总管上的旁通阀与压差旁通阀的选择 (42)四、空调水系统管径的确定 (44)五、冷冻水泵扬程估算方法 (45)1、水泵扬程简易估算法 (46)2、冷冻水泵扬程实用估算方法 (46)3、水泵扬程设计 (48)六、冷却水系统的设计 (48)1、冷却水系统的补水量 (48)2、冷却水循环系统设计中应注意的几个问题： (49)七、冷凝水管道设计 (49)八、分汽缸、分水器、集水器尺寸的确定 (50)九、膨胀水箱的容积计算 (53)十、空压管道管径选择表 (55)十一、空调水处理系统 (56)十二、保温 (56)十三、阀门选用 (57)第六章空调设备选型 (58)一、机组选型 (58)二、机组选型案例 (58)三、辅助设备 (59)1、冷却塔 (59)2、水泵的选型: (59)3、热泵中央空调系统水量计算 (60)4、冷冻水和冷却水流量估算 (61)5、设备水压力降估算（日本） (61)第七章自控系统设计 (62)第八章材料、设备资料 (62)一、钢板和铝板的厚度和重量ASHRAE (62)二、角钢和角铝的规格和重量ASHRAE (62)三、计算单位换算 (63)四、常用液体的密度（单位：103千克/米3，未注明者为常温下） (64)五、空气调节常用计算公式 (65)六、钢材理论重量计算 (67)七、专业英语 (68)第九章耗电量、机房面积 (81)1、水源热泵系统设备耗电量比例 (81)2、医院耗电量比例 TRANE (81)3、各种系统分项造价占总造价的百分率%（近似） (81)4、冷水机组和附属设备估算（△t=5℃） (81)5、空调面积占建筑面积比例 (82)6、空调机房建筑面积概算指标 (82)7、空调设备所占的建筑面积百分率% (83)8、设备层布臵原则： (83)第十章参考实例 (84)第十一章暖通空调中存在的问题及解决办法、图纸要求 (84)一、贯彻执行暖通设计规范、标准方面存在的问题 (84)1.1 室内外空气计算参数不符合规范要求 (84)1.2 供暖热负荷计算有漏项和错项 (84)1.3 卫生间散热器型式选择不妥 (84)1.4 楼梯间散热器立、支管未单独配臵 (85)1.5 供暖管道敷设坡度不符合规范要求 (85)1.6 厨房操作间通风存在问题 (85)1.7 膨胀水箱与热(冷)水系统的连接不符合规范要求 (85)1.8 通风空调系统防火阀的设臵不符合规范要求 (85)1.9 防烟楼梯间前室送风口风量的确定有问题 (85)1.10 误将防烟分区排风量的计算混同于排烟风机风量的计算 (86)1.11 高层建筑排烟系统排烟口选型不当 (86)二、在工程设计中存在的问题 (86)2.1 供暖入口设臵过多 (86)2.2 供暖系统设计不合理 (86)2.3 排风系统设计不合理 (87)2.4 空调系统的选择不合理 (87)2.5 厕所采用风机盘管时未加新风 (87)2.6 平衡阀的设臵与口径选择存在问题 (87)2.7 系统分区不当造成失败 (87)2.8、双风机系统设计问题 (88)3.0 排气系统设计诸问题 (90)三、设计图纸方面存在的问题 (91)3.1 设计说明内容不完整 (91)3.2 平面图深度不够，有些应该绘制的内容遗漏 (91)3.3 系统图深度不够 (92)3.4 锅炉房设计过于简化 (92)3.5 计算书内容不全甚至全部空白 (92)3.6 暖通空调设备未编号列表表示，图画繁杂不清 (92)3.7 平面图、剖面图、系统图不一致 (92)3.8 设计图纸与计算书不一致 (92)四、问题原因及克服方法 (93)五、施工图设计深度要求 (93)设计说明、施工说明、图例和设备表 (93)设备平面图 (93)剖面图 (94)通风、空调、制冷机房平面图 (94)通风、空调、制冷机房剖面图 (94)暖通设计中的系统图、立管图 (94)详图 (94)计算书（供内部使用，备查） (94)第一章设计参考规范及标准中央空调主要参考以下的规范及标准：一、通用设计规范：1．《采暧通风及空气调节设计规范》（ GBJI19-87）2．《采暖通风及至气调节制图标准》（GBJ114－88）3．《建筑设计防火现范》（GBJ116－87）4、《高层民用建筑设计防火现他》（ GBJ0045－95）5．《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）二、专用设计规范：1、《宿舍建筑设计规范》（JGJ36-87）2、《住宅设计规范》（GB50096-99）3．《办公建筑设计规范》（JG67－89）4、〈旅馆建筑设计规范〉（JGJ67-89）5．《旅游旅馆建筑热土与空气调节节能设计标准》（GB50189-93）6、其它专用设计规范三、专用设计标准图集：1．《暖通空调标准图集》2．《暖通空调设计选用手册》（上、下册）3、其它有关标准第二章设计参数一、商业和公共建筑物的空调设计参数ASHRAE二、舒适空调之室内设计参数日本三、新风量1、每人的新风标准ASHRAE2、最小新风量和推荐新风量UK3、各类建筑物的换气次数UK4、各场所每小时换气次数依人数计算换气量4、每人的新风标准UK5、考虑节能的基本新风量（1/s人）(日本)6、办公室环境卫生标准日本7、民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间内二氧化碳浓度小于0.1%。
