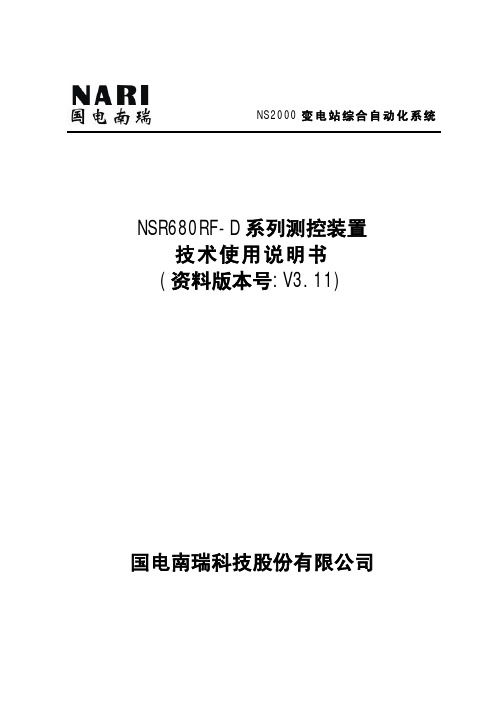

NSR680RF-D60系列测控装置技术使用说明书V3.11

NSR680RF-D60系列测控装置技术使用说明书V3.11

4．1 防误闭锁逻辑 .................................................. 4．2．遥控闭锁...................................................... 4．3．防误闭锁接点.................................................. 4．4．联锁/解锁.....................................................
² 硬件电源消失接点信号输出
2
NSR680RF-D 系列测控装置技术使用说明书
1.1 NSR680RF-D 系列测控装置硬件基本组成及原理
NSR680RF-D 系列测控装置硬件由 OMAPL138(OMAPL138 cpu 说明：主频高达 375/456-MHz， 双核 CPU， 采用 DSP+ARM 双内核结构, DSP 侧是 C674x 内核, ARM 侧是 ARM926EJ-S 内核)、电源模件、I/O 模件、测量模件、人机接口模件组成。 电源模件：PWRO（双以太网） 。I/O 模件根据不同型号不同配置方式分为如下几 种： YKG0、YKG01、YKG02、YXK0、YXK01、YKI0、YKI01、YXKG1、YXKG2、YXG0、 YXG01、 YXG02、 YXG03。 测量模件分为四种： ADC70、 ADC71、 ADC72、 ADC73、 ADC74。 CPU 模件与其它模件之间连接通过高速并行总线方式实现。
3
NSR680RF-D 系列测控装置技术使用说明书
7.2 NSR686RF-D60 测控装置端子图 ....................................... 86 7.4 NSR688RF-D60 测控装置端子图 ....................................... 88 7.5 NSR689RF-D60 测控装置端子图 ....................................... 89 附件 1：在线五防组态工具使用说明 ...................................... 90

CSD-213系列光纤纵联差动保护测控装置说明书(0SF .451.093)_V1.01新

CSD-213系列光纤纵联差动保护测控装置说明书(0SF .451.093)_V1.01新

2.7
功率消耗 .................................................................................................................................... 4
2.8
输出触点容量 ............................................................................................................................ 4
3.9
插件布置 .................................................................................................................................... 8
4 测控功能 ...........................................................9
3.1
装置结构 .................................................................................................................................... 6
3.2
装置功能组件概述 .................................................................................................................... 6

iPACS_5713线路光纤纵差保护测控装置技术说明书V1.

iPACS_5713线路光纤纵差保护测控装置技术说明书V1.

WORD格式整理iPACS-5713线路光纤纵差保护测控装置技术说明书版本：V1.01江苏金智科技股份有限公司目录1. 概述 (1)1.1.应用范围 (1)1.2.保护配置和功能 (1)1.2.1. 保护配置 (1)1.2.2. 测控功能 (1)1.2.3. 保护信息功能 (1)2. 技术参数 (2)2.1.机械及环境参数 (2)2.1.1. 工作环境 (2)2.1.2. 机械性能 (2)2.2.电气参数 (2)2.2.1. 额定数据 (2)2.2.2. 功率消耗 (2)2.2.3. 过载能力 (2)2.3.主要技术指标 (2)2.3.1. 光纤纵差保护 (2)2.3.2. 过流保护 (3)2.3.3. 零序保护 (3)2.3.4. 低频保护 (3)2.3.5. 重合闸 (3)2.3.6. 遥信开入 (3)2.3.7. 遥测量计量等级 (3)2.3.8. 电磁兼容 (3)2.3.9. 绝缘试验 (4)2.3.10. 输出接点容量 (4)3. 软件工作原理 (4)3.1.保护程序结构 (4)3.2.装置起动元件 (5)3.2.1. 光纤纵差起动 (5)3.2.2. 过电流起动 (5)3.2.3. 零序电流起动 (6)3.2.4. 低频起动 (6)3.2.5. 位置不对应起动 (6)3.3.光纤纵差保护 (7)3.4.过流保护 (7)3.5.零序保护（接地保护） (8)3.6.过负荷保护 (9)3.7.加速保护 (9)3.8.低频减载保护 (9)3.9.重合闸 (9)3.10.装置自检 (10)3.11.装置运行告警 (10)3.11.1. TWJ异常判别 (10)3.11.2. 差流异常判别 (10)3.11.3. 交流电压断线 (10)3.11.4. 交流电流断线 (10)3.11.5. 线路电压断线 (11)3.11.6. 频率异常判别 (11)3.12.遥控、遥测、遥信功能 (11)3.13.对时功能 (11)3.14.逻辑框图 (12)4. 定值内容及整定说明 (14)4.1.系统定值 (14)4.2.保护定值 (14)4.3.通讯参数 (16)4.4.辅助参数 (17)4.5.软压板 (18)5. 装置接线端子与说明 (20)5.1.模拟量输入 (21)5.2.背板接线说明 (21)5.3.装置结构及安装参考尺寸 (23)1.概述1.1.应用范围iPACS-5713线路光纤纵差保护测控装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的短线路光纤纵差和电流保护及测控，可组屏安装，也可在开关柜就地安装。

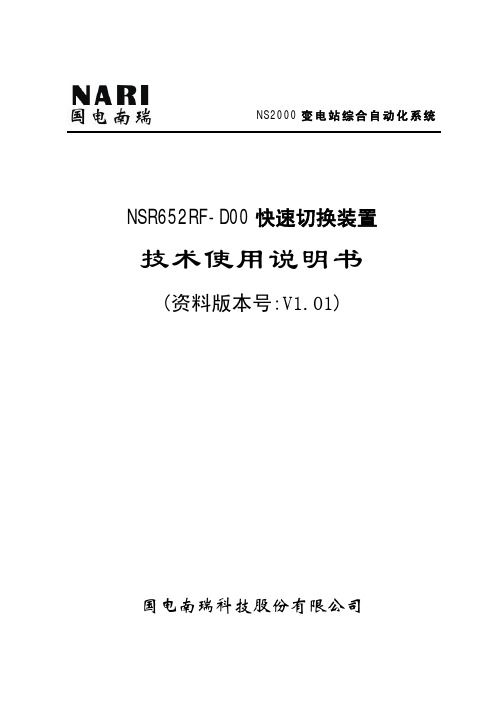

NSR652RF-D00快速切换装置技术使用说明书

NSR652RF-D00快速切换装置技术使用说明书

-1-
NSR652RF-D00 快速切换装置技术使用说明书
2 V、57.7V l 交流电流：5A、1A l 频 率：50Hz l 直流电源：220V、110V，允许偏差＋15％，－20％ l 直流电压：＋5V、±12V
2.2 功耗
l 交流电流回路：额定电流 5A 时，每相不大于 1.0VA 额定电流 1A 时，每相不大于 0.5VA
2.4 过载能力
l 交流电流回路：2 倍额定电流 10 倍额定电流 40 倍额定电流
l 交流电压回路：1.4 倍额定电压 l 直流电源回路：80%～110%额定电压
连续工作 允许工作 10s 允许工作 1s 连续工作 连续工作
2.5 测量元件精度
l 刻度误差：不大于±2%
-2-
NSR652RF-D00 快速切换装置技术使用说明书
5 装置参数及定值整定表 ............................................... 12 5.1 装置参数........................................................ 12 5.2 定值表.......................................................... 13
备用电源自动投入装置遵循的基本原则如下： 3.4.1 当工作母线上的电压低于失压启动定值，并且持续时间大于时间定值时，切
换装置自行起动。 3.4.2 备用电源的电压应工作于正常范围，或备用设备应处于正常的准备状态，切
换装置方可动作，否则应予以闭锁。 3.4.3 工作电源开关误跳，由工作开关的辅助接点启动装置，在切换条件满足时合
3) 人机接口由宽温大屏幕液晶显示器和薄膜按键组成，信息显示汉化； 4) 详尽的大容量的事件记录功能，便于分析事故及观察运行工况； 5) 保护动作信息及预告信息可由单元转化为遥信上送，提高动作及返回信息实

NSR618RF-D00短线路光纤纵差保护测控装置技术及使用说明书V3.12

NSR618RF-D00短线路光纤纵差保护测控装置技术及使用说明书V3.12
-1-
NSR600RF-D 系列保护测控装置技术使用说明书
01——馈线保护测控； . .. XX—XX 保护 E ：通讯接口 E—以太网通讯，具备打印口，IRIG-B 对时口,硬接点对时口； R—485 或 CAN 总线通讯，具备打印口，IRIG-B 对时口,硬节点对时口； C—CAN 总线通讯，不具备打印口，不具备 IRIG-B 对时口,具备硬节点对时
快，采样精度高； 9 测量精度系数单独存放在交流采样模件的 E2PROM 中，独立性好，便于维护； 9 保护定值多区域相对独立的 E2PROM/DSRAM 中存放，自动互相校验，自行修复，
完全避免运行中定值缺损或丢失； 9 单元自带蜂鸣器件，故障告警； 9 小接地选线单元内部独立配置，亦可通过网络通讯集中选线或试跳； 9 断路器操作和非电量回路符合反措要求； 9 装置可接打印机，进行本地汉字打印事件、波形、定值； 9 采用硬件实时时钟，掉电后仍连续计时，可采用 GPS 差分、节点、通讯对时； 9 带有开出及信号试验功能，方便现场调试； 9 可以本地或远方整定定值，15 套定值存储，满足各种运行方式对定值的需求；
NSR600RF-D 系列保护测控装置技术使用说明书
分散装置安装图 -8-
NSR600RF-D 系列保护测控装置技术使用说明书
1.4 主要特点
9 硬件结构单元化、全密封、单元内各模件独立金属腔体、自检和冗余措施完 善，抗干扰性能好；
9 软件面向控制对象开放式设计，实现模块化，可查询 CPU 状态及保护中间过 程；
√
1.3 机箱结构
装置采用 1/3 整层宽度的 19 英寸（6U）机箱，其中人机模件（KEYA）、CPU 模件 安装在装置前部，其它功能模件采用后插方式插入机箱，机箱外观及机械结构如下 图所示：

RCS-9613线路光纤纵差保护测控装置技术说明书

RCS-9613线路光纤纵差保护测控装置技术说明书

RCS-9613线路光纤纵差保护测控装置1基本配置及规格1.1基本配置RCS-9613为用于35KV或66KV电压等级的经消弧线圈接地（或小电阻接地）或不接地系统中短线路保护测控装置，可在开关柜就地安装。

保护方面的主要功能有：1）短线路光纤纵差保护；2）三段式可经低电压闭锁的定时限方向过流保护；3)零序过流保护/小电流接地选线；4)三相一次重合闸(检无压、同期、不检)；5)一段定值可分别独立整定的合闸加速保护(可选前加速或后加速)；6)低周减载保护等；7)独立的操作回路及故障录波。

测控方面的主要功能有：1）9路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）P、Q、I A、I C、COSф5个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。

1.2 技术数据1.2.1额定数据直流电源：220V，110V 允许偏差+15％，-20％交流电压：100/3V，100V交流电流：5A，1A频率：50Hz1.2.2 功耗：交流电压：< 0.5VA/相交流电流：< 1VA/相(In =5A)< 0.5VA/相(In =1A)直流回路：正常< 15W跳闸< 25W1.2.3主要技术指标①光纤纵差保护光纤接口技术指标：光纤接头方式：ST型光纤类型：多模光纤推荐传输距离：< 3km（若线路长度大于3公里，订货时请特别声明，光纤接口需另行处理)通讯方式：异步通讯传输速率：9600 bit/s纵差保护固有动作时间：< 50ms②定时限过流电流定值：0.1In～20In时间定值：0～100S定值误差：< 5％③重合闸重合闸时间：0.1～9.9S定值误差：< 5％④低周减载低周定值：45Hz～50Hz低压闭锁：10V～90Vdf/dt闭锁：0.3Hz/s～10Hz/s定值误差：< 5％其中频率误差：< 0.01Hz⑤遥测量计量等级：I 0.2级其他：0.5级⑥遥信分辨率：<2ms信号输入方式： 无源接点2 装置原理2.1 硬件配置及逻辑框图见附图RCS-96132.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU 经采样数字处理后，组成各种继电器并判断计算各种遥信遥测量。

NSR618RF-D60线路保护测控装置技术使用说明书

NS2000变电站综合自动化系统NSR618RF-D60线路光纤纵差保护测控装置技术使用说明书(资料版本号:V3.13)国电南瑞科技股份有限公司安全信息使用产品前，请仔细阅读本章节本章叙述了使用产品前的安全预防建议。

在安装和使用时，本章内容必须全部阅读且充分理解。

忽略说明书中相关警示说明，因不当操作造成的任何损害，我公司不承担相应责任。

警示标记定义本手册中将会用到以下警示标记和标准定义：危险!意味着如果安全预防措施被忽视，则会导致人员死亡、严重的人身伤害，或严重的设备损坏。

警告!意味着如果安全预防措施被忽视，则可能导致人员死亡、严重的人身伤害，或严重的设备损坏。

警示!意味着如果安全预防措施被忽视，则可能导致轻微的人身或设备损坏。

本条特别适用于对装置的损坏及可能对被保护设备的损坏。

操作指导及警告危险!在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。

该回路开路会产生极端危险的高压。

警告!为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本的使用手册和您手中的产品兼容。

警告!电气设备在运行时，某些部件可能带有危险的高电压。

不正确的操作可能导致严重的人身伤害或设备损坏。

只有合格的工作人员才允许对装置进行操作或在装置附近工作。

工作人员需熟知本手册中所提到的注意事项和工作流程，以及安全规定。

特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。

如果不遵守可能导致严重的人身伤亡或设备损坏。

警告!●裸露端子在装置带电运行时不要触碰裸露的端子等，因为可能会产生危险的高电压。

●残余电压在装置电源关闭后，直流回路中仍然可能存在危险的电压。

这些电压需在数秒钟后才会消失。

●接地装置的接地端子必须可靠接地。

●运行环境该装置只允许运行在技术参数所规定的环境条件下，而且运行环境不能存在异常震动。

●额定值在接入交流电压电流回路或直流电源回路时，请确认他们符合装置的额定参数。

●印刷电路板在装置带电时，不允许插入或拔出印刷电路板，这样可能导致装置不正确动作。

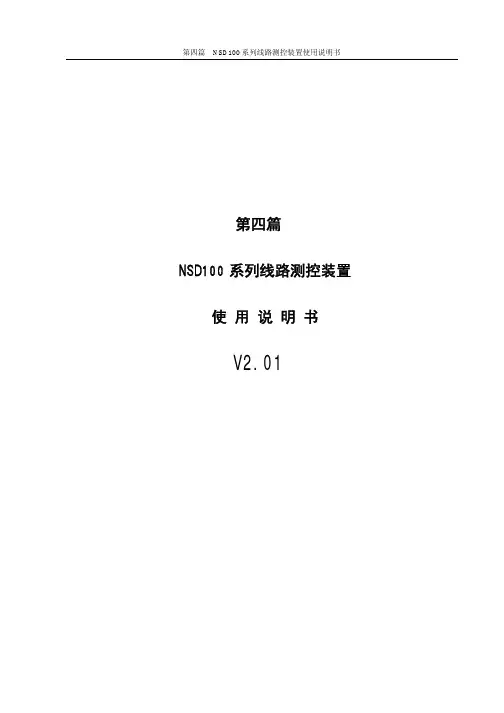

第 4篇NSD100系统线路测控装置使用说明书

第四篇NSD100系列线路测控装置使用说明书V2.01编写刘晓军审核江平鲁国刚批准张长银奚后玮目录第一章概述………………………………………………………………………………………（4-1）第二章主要技术指针……………………………………………………………………………（4-2）2.1 CPU部分……………………………………………………………………………………（4-2）2.2 工业级实时网络……………………………………………………………………………（4-2）2.3 开关量信号输入……………………………………………………………………………（4-2）2.4 脉冲电度输入………………………………………………………………………………（4-2）2.5 交流量采集…………………………………………………………………………………（4-3）2.6 控制输出……………………………………………………………………………………（2-3）2.7 装置工作电源………………………………………………………………………………（4-3）2.8 工作条件及环境要求………………………………………………………………………（4-4）2.9 物理性能……………………………………………………………………………………（4-4）2.10 电磁兼容性能……………………………………………………………………………（4-4）第三章原理及结构………………………………………………………………………………（4-5）第四章端子与接线………………………………………………………………………………（4-9）第五章 LED、液晶显示及键盘操作说明……………………………………………………（4-16）5.1 开机屏幕及主菜单………………………………………………………………………（4-17）5.2 快捷键显示………………………………………………………………………………（4-18）5.3 功率资料显示……………………………………………………………………………（4-20）5.4 自诊断结果显示…………………………………………………………………………（4-21）5.5 清脉冲计数………………………………………………………………………………（4-21）5.6 参数设置…………………………………………………………………………………（4-22）5.7 调校………………………………………………………………………………………（4-25）5.8 CAN通讯速率设置………………………………………………………………………（4-27）第一章概述NSD100是由国家电力公司电力自动化研究院系统控制研究所（南瑞系统控制公司）研制的可分散安装的单线路智能测控装置。

35kV线路光纤差动保护技术规格书

35kV光纤差动保护技术要求1 总则1.1本技术条件书提出了对35kV线路保护的技术参数、性能、结构、试验等方面的技术要求。

1.2 本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

1.3 如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。

1.4 本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。

本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。

1.5 确定中标人后，招标人和中标人须签订技术协议。

在签订技术协议时，由招标组织单位将标书审查会审定并经专家签署的《技术规范》纸质文件，提供给设计单位、运行单位、中标人各1份。

1.6 若中标人完全响应招标书，上述《技术规范》直接作为《技术协议》。

若中标人不完全响应招标书或双方需要补充其他内容，在签订技术协议时，由中标人提供“差异表”以及补充内容的纸质文件，经各方协商达成一致意见后，连同上述《技术规范》共同构成《技术协议》。

1.7 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.8 投标人提供的35kV线路保护应符合招标文件所规定的要求。

1.9 技术协议签订后1周内，双方必须签订商务合同，便于生产厂家及时提供有效的设计资料。

2 技术要求2.1 标准和规范2.1.1 合同中所有设备、备品备件，包括卖方自其他单位获得的所有附件和设备，除本规范书中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）、国家标准（GB）和IEC标准及国际单位制（SI），这是对设备的最低要求。

NSR68XRF-D0X综合测控装置技术使用说明书_v3.00

-2-
NSR68XRF-D0X 综合测控装置技术使用说明书
（10）具有手动同期和自动同期功能，在液晶对话窗口可对同期功能进行投退； （11）在液晶菜单项可整定五防闭锁、顺序控制、间隔间联锁功能。
1.1 NSR68XRF-D0X 综合测控装置硬件基本组成及原理
NSR68XRF-D0X 综合测控装置硬件由 CPU 模件、电源模件、I/O 模件、测量模件、 人机接口模件组成。CPU 模件主要由 TI 的 32 位 DSP TMS320F28335、16 位 AD 芯片、 E2PROM 等组成，TMS320F28335 支持浮点运算，运行速度快。电源模件根据装置通信 方式不同分为三种：PWRA（双 CAN）、PWRM（CAN+RS485/RS422）、PWRN（双以太网）。 I/O 模件根据不同型号不同配置方式分为如下几种：YX、YK、YXK、YXC、YKC、YKG1、 YKG2、YKG3、YKG4、YKI1、YKI2、YKI3、YKI4、YXKG1、YXKG2、YXKG3、YXKG4、YXG2、 YXG4、YXI2、YXI4、YXKGS2、YXKGS4、YKGS2、YKGS4、SYXG1、SYXG2、SYXG3、SYXG4、 DYXG4。测量模件分为三种：ADC17、ADC18、ADC19。CPU 模件与其它模件之间连接通 过高速并行总线方式实现。各模件功能如下表 1.1.1：
NSR68XRF-D0X 综合测控装置除完成常规的测量、记录、监视、控制、同期外， 还可实现丰富的五防闭锁、顺序控制、间隔间联锁等功能，它充分满足各种电压等 级的电厂、变电站对实现综合自动化和无人值班的要求。
NSR68XRF-D0X 综合测控装置在硬件设计、软件设计、用户接口接线、变电站信 息共享、通信接口等方面均作了一些优化处理，在设计思想上遵循集散系统设计原 则，以强化系统运行安全、简化系统维护操作、提高性能价格比为设计目的。在设 计过程中充分考虑了装置的恶劣运行条件，装置抗震性能好，工作环境温度宽，抗 电磁干扰能力强。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

NSR600RF-D 系列保护测控装置技术使用说明书
第一章 概 述
1.1 应用范围
1.1.1 NSR600RF-D 系列保护测控装置的适用范围 NSR600RF-D 系列保护测控装置应用范围广泛，既适用于电力系统 110kV 及以下
电压等级的变电站，也适用于发电厂、水电站中的开关站，也适合于有人值班、少 人值班或无人值班变电站；既适合于新建变电站的综合自动化系统，也适合于常规 变电站（老变电站）的自动化改造；既能以集中组屛方式构成变电站自动化系统， 又能以全分散或者两者兼顾的局部分散模式构成变电站自动化系统；既能构建保护、 监控相对独立配置的变电站自动化系统，也能构建保护监控一体化配置的变电站自 动化系统。同样适用于公路、电气化铁路、地铁、矿山、石化、冶金、港口、供水、 环保、机房及其他工业自动化领域。 1.1.2 NSR600RF-D 系列保护测控装置命名原则
第二章 技术条件 ..................................................... 10
2.1 遵循的标准 ...................................................... 10 2.2 技术参数 ........................................................ 11 2.3 保护主要技术参数 ................................................ 12
1. NSR618RF-D00 短线路纵差保护测控装置：适用于 35kV 及以下各电压等级短 线路要求光纤差动的保护测控。
1.2 功能配置
保 护 功 能
-2-
装置型号
装置名称
方向元件 复合电压闭锁
元件 三段式电流
保护 后加速保护
充电保护 反时限过流
保护 光纤纵差保护
非电量保护
四段式零序方向保护
NSR618RF-D02 短线路光纤纵差保护测控装置
投退保护压板，便于现场的运行； 9 交流量开关量录波功能、录波波形就地显示及后台软件分析相结合； 9 通讯可采用 CAN 网、485、光纤、以太网等介质，以单网、双网、三网方式
与监控系统通讯，通讯速度快、可靠性高，支持 IEC60870-5-103 标准； 9 32 位浮点功能的 DSP 和 16 位 AD 宽幅模数转换，24 点/周波采样，运算速度
NSR600RF-D 系列保护测控装置技术使用说明书
4.11 版本信息功能 ................................................... 37 4.12 调试功能 ....................................................... 37 第五章 保护测控功能 ................................................. 38 5.1 NSR618RF-D00 短线路光纤纵差保护测控装置的适用范围 ............... 38 5.2 NSR618RF-D00 短线路光纤纵差保护测控装置的技术指标 ............... 38 5.3 NSR618RF-D00 短线路光纤纵差保护测控装置的功能及容量 ............. 38 5.4 NSR618RF-D00 短线路光纤纵差保护测控装置端子图 ................... 48 5.5 NSR618RF-D00 短线路光纤纵差保护测控装置定值表 ................... 49 5.6 NSR618RF-D00 保护测控装置系统参数表 ............................. 51 第六章 装置使用说明 ................................................. 52 6.1 NSR600RF-D 系列装置显示操作说明 ................................. 52 6.2 显示菜单及操作使用说明 .......................................... 56
第三章 硬件介绍 ..................................................... 14
3.1 硬件构架模式 .................................................... 14 3.2 板件功能及使用说明 .............................................. 15 3.3 装置硬件总体配置说明 ............................................ 22 3.4 装置具体硬件配置见下表 .......................................... 23
第四章 通用功能 ..................................................... 24
4.1 测控功能 ........................................................ 24 4.2 通信功能 ........................................................ 31 4.3 对时功能 ........................................................ 32 4.4 自检功能 ........................................................ 33 4.5 信息记录功能 .................................................... 33 4.6 录波功能 ........................................................ 34 4.7 定值管理功能 .................................................... 34 4.8 保护出口继电器配置功能 .......................................... 35 4.9 打印功能 ........................................................ 35 4.10 口令管理功能 ................................................... 36
口； I—IEC61850 通讯，具备打印口，IRIG-B 对时口,硬节点对时口； F：相电流输入 P1—1A 输入 P5—5A 输入 G：输入电压及控制电压 H-直流 220V L-直流 110V 注：本说明书内装置背板端子图只以其中一种为例，具体工程以设计图纸为准。
1.1.3 NSR600RF-D 系列保护测控装置主要类型

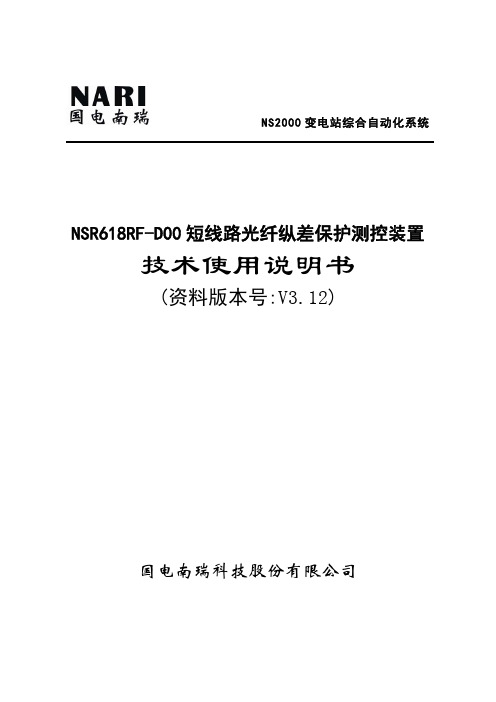

NS2000 变电站综合自动化系统
NSR618RF-D00 短线路光纤纵差保护测控装置
技术使用说明书
(资料版本号:V3.12)
国电南瑞科技股份有限公司
目录
第一章 概述 .......................................................... 1
1.1 应用范围 ......................................................... 1 1.2 功能配置 ......................................................... 2 1.3 机箱结构 ......................................................... 3 1.4 主要特点 ......................................................... 9
-9-
NSR600RF-D 系列保护测控装置技术使用说明书
第二章 技术条件
2.1 遵循的标准
1． 保护标准 （1） GB 14285-2006 继电保护和安全自动装置技术规程 （2） DL/T 587-1996 微机继电保护装置运行管理规程 （3） DL/T 667-1999 继电保护设备信息接口配套标准 （4） DL 755-2001 电力系统安全稳定导则 （5） DL 497-1992 电力系统自动低频减负荷工作管理规程 （6） DL 428-1991 电力系统自动减负荷技术规定 （7） DL/T 623-1997 电力系统继电保护及安全自动装置运行评价规程 （8） GB/T 7261-2000 继电器及装置基本实验方法 （9） GB/T 14047-1993 量度继电器和保护装置 （10） DL/T 770-2001 微机变压器装置通用技术条件 （11） DL/T 744-1999 微机电动机装置通用技术条件 （12） GB/T-748-2001 静态继电保护及安全自动装置通用技术条件 2． 监控标准 （1） GB／T 13729－92 远动终端通用技术条件 （2） DL/T 630-1997 交流采样远动终端技术条件 （3） GB2887－89 计算站场地技术条件 （4） DL/T 621-1997 交流电气装置的接地 （5） DL 5003-92 电力系统调度自动化设计技术规程 （6） GB/T 13730-92 地区电网数据采集与监控系统通用技术条件 （7） GB50171－92 电气装置安装工程盘,柜及二次回路结线施工及验收规范 （8） IEC870-5-103 远动设备及系统传输规约保护通信配套标准 3． 试验标准 （1） IEC529 防护等级 （2） IEC61000-4-2 静电放电试验 （3） IEC61000-4-3 辐射静电试验 （4） IEC61000-4-4 快速瞬变干扰试验 （5） IEC61000-4-5 浪涌抗扰性试验 （6） GB／T 14537－93 量度继电器和保护装置的冲击和碰撞试验
