透气(湿)、防酸、防碱、防油拒水纯棉面料的整理实践

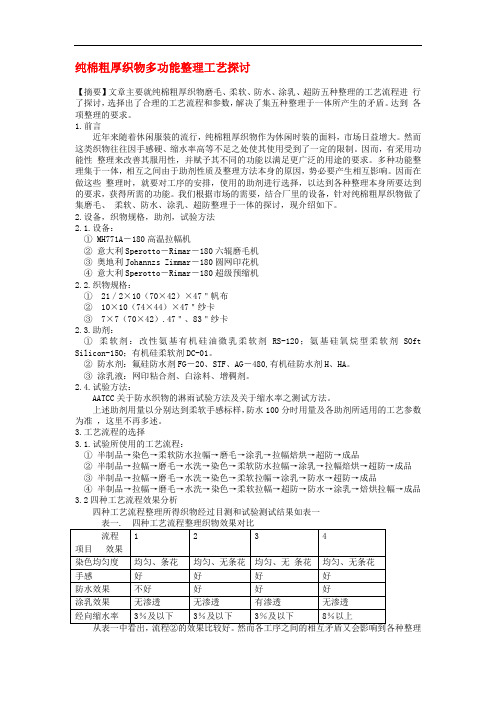

纯棉粗厚织物多功能整理工艺探讨【摘要】文章主要就纯棉粗厚织物磨毛、柔软、防水、涂乳、超防五种整理的工艺流程进行了探讨，选择出了合理的工艺流程和参数，解决了集五种整理于一体所产生的矛盾。

达到各项整理的要求。

1.前言近年来随着休闲服装的流行，纯棉粗厚织物作为休闲时装的面料，市场日益增大。

然而这类织物往往因手感硬、缩水率高等不足之处使其使用受到了一定的限制。

因而，有采用功能性整理来改善其服用性，并赋予其不同的功能以满足更广泛的用途的要求。

多种功能整理集于一体，相互之间由于助剂性质及整理方法本身的原因，势必要产生相互影响。

因而在做这些整理时，就要对工序的安排，使用的助剂进行选择，以达到各种整理本身所要达到的要求，获得所需的功能。

我们根据市场的需要，结合厂里的设备，针对纯棉粗厚织物做了集磨毛、柔软、防水、涂乳、超防整理于一体的探讨，现介绍如下。

2.设备，织物规格，助剂，试验方法2.1.设备：① MH771A－180高温拉幅机②意大利Sperotto－Rimar－180六辊磨毛机③奥地利Johannzs Zimmar－180圆网印花机④意大利Sperotto－Rimar－180超级预缩机2.2.织物规格：①21／2×10（70×42）×47＂帆布②10×10（74×44）×47＂纱卡③7×7（70×42）.47＂、83＂纱卡2.3.助剂：①柔软剂：改性氨基有机硅油微乳柔软剂RS-120；氨基硅氧烷型柔软剂SOft Silicon-150；有机硅柔软剂DC-01。

②防水剂：氟硅防水剂FG－20、STF、AG－480,有机硅防水剂H、HA。

③涂乳液：网印粘合剂、白涂料、增稠剂。

2.4.试验方法：AATCC关于防水织物的淋雨试验方法及关于缩水率之测试方法。

上述助剂用量以分别达到柔软手感标样，防水100分时用量及各助剂所适用的工艺参数为准，这里不再多述。

新技术新产品纯棉及涤棉织物拒水、拒油、抗紫外线多功能整理工艺的研究侯强(北京中纺化工有限公司,北京100025)[ 摘要] 针对纯棉及涤棉织物,选用北京中纺化工有限公司研制的拒水、拒油整理剂FK2510 和纳米抗紫外线整理剂CT A2760 A,进行了同浴法和两浴法两种方式的整理工艺研究。

[ 关键词] 棉织物; 涤棉织物; 多功能整理工艺; 防水整理; 防油整理; 防辐射整理[ 中图分类号T S195 15 + 7 [ 文献标识码A [ 文章编号1003 21308 (2006) 0320026204引言1随着人们生活水帄的提高,在穿着上已由传统的冬暖夏凉需求,逐渐向卫生、健康、舒适的功能性需求转变。

穿着健康是人们对于纺织业提出的新要求。

目前,服装面料市场对具有多功能性产品的需求日益增多,如面料不仅需要具备拒水、拒油功能,还要具有抗紫外线功能等。

拒水整理,即在织物上施加一层不能被水浸润的拒水性薄膜,但不封闭织物的孔隙,从而使织物具有既拒水、又透气的特性。

拒油整理,即在织物上施加一层不能被油浸润的拒油性薄膜,同样也不影响织物的透气性能。

抗紫外线整理,则使织物可以吸收或反射紫外线,从而对皮肤具有很好的防护作用。

纯棉织物是回归自然、最受欢迎的消费品之一,更是夏季的衣着首选; 而棉织物又是紫外线最容易透过的面料,因此对纯棉织物进行抗紫外线整理,并赋予拒水、拒油功能,其意义尤为重大。

本研究针对纯棉及涤棉织物,选用北京中纺化工有限公司研制的拒水、拒油整理剂FK2510 和纳米抗紫外线整理剂CT A2760A ,分别进行了同浴法和两浴法两种方式的整理工艺研究。

2 工艺条件211 工艺A :同浴整理将抗紫外线整理剂CT A2760A 和拒水拒油剂FK2510 按一定比例配好,备用。

织物→浸轧( C T A2760A 50 gΠL , FK2510 30 gΠL) →烘干(80～100 ℃,2 min) →焙烘(150～180 ℃, 015～1 min) 。

防酸整理一、防酸整理的原理纺织品的防酸整理是防护用纺织品的一类产品，它是以保护人体的安全性为目的，酸性液体透过织物的程度决定防酸性能好坏。

防酸的原理与防水、拒油原理相似。

一般酸液是以水为介质，其表面张力大于水的表面张力。

因此，防酸与防水，拒油整理都是改变纤维表面性能，使其临界表面张力降低，增大接触角，使液体在织物表面呈园珠状，防止织物表面被沾湿，润湿，渗透，并阻止毛细血管效应，达到防酸，拒水和拒油目的。

二、防酸整理的方法防酸整理主要有以下几种方法，大部分是针对强无机酸对棉织物的作用。

1、改性整理法棉纤维是不含NH2 基因的，研究表明，当棉纤维中含有一定量的NH 2基因，耐酸腐蚀性提高，所以我们可以把含有NH2的化合物与棉纤维接技，获得一定的防酸性，我们把这类化合物称为防酸整理剂，这种整理方法称为改性整理法。

改性整理剂大多是含有NH2基因的高分子化合物，苯乙烯、丙烯腈、丙烯酰胺等共聚物最为常见，共聚物中含有活泼基因，可以和棉纤维上的OH反应，不但可以把NH2基因接技到棉纤维上，而且在纤维表面形成一层聚合物薄膜．从而达到防酸性。

如采用苯乙烯和N-羟甲基丙烯酰胺共聚物对棉织物进行整理，使其具有一定的防酸和耐酸腐蚀性；采用含氟丙烯酸酯，苯乙烯和N-羟甲基丙烯酰胺的聚合物对棉织物进行防酸防水防碱整理；采用含氟丙烯酸酯单体（丙烯酸六氟丁酯，甲基丙烯酸十二氟庚酯）对真丝织物进行接枝改性，接枝率越大，在纤维便面形成的氟化物层越致密均匀，拒水性和耐碱性越高。

2、表面处理法这种方法与一般的防水整理相同，它是对织物表面进行防水处理，降低织物的表面张力，从而达到防止酸性液体透过，减小织物吸收酸性液体。

所采用的整理剂( 如涂层剂，有机氟，有机硅表面整理剂) 一般都是耐酸的。

如利用硅氧烷EGE-2防水剂，对各种纺织品如棉，人造丝，羊毛和涤纶等进行处理，使其具有良好的拒水和耐酸性；利用含氟乳液LFM-3和LFM-H对涤纶和人造丝织物进行整理，显著降低织物表面能，可明显提高织物的拒酸拒水拒油性能；采用有机氟系防水剂AG710对涤纶弹力丝和柞蚕丝混捻交织物进行防酸处理，制备了一种具有相对耐洗涤性的防酸绸。

一、防酸面料防酸碱面料：用透气湿性防酸、防碱、防油拒水面料制作的防护服, 不仅穿着透气湿舒适, 而且对强酸, 尤其是硫酸、硝酸和盐酸, 强碱液高浓度的氢氧化钠, 氢氧化钾溶液, 可防止酸、碱及特种燃料、各种油品和化工原料液体, 在生产、贮运和使用过程中, 因喷溅, 跑冒、滴漏而伤及人体, 这种面料制成的防护服及制品, 特别适用化工, 化肥、酸碱站、电镀、蓄电池等行业的职业安全防护。

1．防护原理（1）选择有防酸、防碱作用的化学材料, 在纯棉面料正面涂层, 通过高温成膜形成防酸、防碱保护层, 防止酸、碱对纺织纤维的损伤。

（2）利用含氟化合物的化学惰性对面料进行三防整理防水、防油、防污防止酸、碱沾附在织物表面, 防止或延缓酸、碱对面料的渗透造成纤维损伤。

二、美国防化标准防化的美国标准是什么？等级依据什么划分？1990年，美国消防协会（NFPA）和美国材料实验协会（ASTM）提出和发展了附加的标准，而且被OSHA认可。

NFPA1991 标准对气密防化服提出了性能要求，这些要求包括防化学和防火焰测试，可防21种基本化学品。

基本的OSHA标准要求四级保护：A，B，C，D四级，处于每种危险级别的工人都必须配备相应级别的防护设备和防护服，以充分保护使用者。

Level A--表示最大的危险程度，它对人的呼吸、眼睛或皮肤造成伤害，这些伤害可能来自有毒蒸气、气体、微粒、化学飞溅、沉浸或接触有毒材料。

它要求全封闭化学防护服，这种防护服必须带SCBA或管路式呼吸器和适当的附件。

Level A化学防护服也可做成符合NFPA1991 标准。

Level B 表示环境要求最高的呼吸保护，但对皮肤保护的要求不高。

它要求SCBA或带逃生气瓶的正压式管路呼吸器，再加有头罩的话、学防护衣（连体式和长袖夹克；连体式，一或二件防飞溅防化服；或可单独使用的连体防化衣）。

按照未来欧洲标准，防化服分为6个类型：第一类：气密型防护服第二类：非气密型防护服第三类：液体致密型防护服第四类：喷雾致密型防护服第五类：粉尘致密型防护服第六类：有限喷液致密型防护服透气湿、防酸、防碱、防油拒水纯棉面料的整理。

纺织品整理纺织品整理是指通过物理、化学或物理和化学联合的方法，改善纺织品外观和内在品质，提高服用性能或其他应用性能，或赋予纺织品某种特殊功能的加工过程。

一、棉织物整理棉纤维及其织物具有柔软、舒适、吸湿、透气等优良性能，但经练漂、染色及印花等加工后，织物幅宽变窄且不均匀、手感粗糙、外观欠佳，为了使棉织物恢复原有的特性，并在某种程度上获得改善和提高，通常要经过物理机械整理和一般化学整理。

另外，为了克服棉织物弹性差、易变形、易起皱等缺点，往往还要进行树脂整理。

以下就介绍几种比较常见，也是比较重要的整理方法。

1）定型整理在经过了印染等加工后，因为经纬向所受张力不平衡，织物经向伸长而纬向收缩，造成幅宽达不到规定尺寸，布边不齐、纬向歪斜等。

而定幅整理的目的就是使织物具有整齐均一且形态稳定的门幅，并克服上述其他缺点，这也是棉织物出厂前必须进行的。

定幅整理的基本原理是利用棉纤维在潮湿状态下具有一定的可塑性，将织物门幅缓缓地拉到规定的尺寸，逐渐烘干，并调整经纬纱在织物中的状态，从而使织物幅宽达到规定的尺寸和均匀一致，并使尺寸、形态稳定，纬斜等疵病得到纠正。

一般有布铗拉幅机和针板拉幅机。

2）预缩整理缩水率是棉织物出厂前的重要考核指标之一，所以棉织物出厂之前同样必须经过预缩整理。

棉织物的预缩整理的方法有化学整理和机械预缩整理两类。

化学预缩整理的基本原理是采用化学物质，主要是树脂或交联剂对织物进行处理，从而降低纤维的亲水性，抑制纤维的吸湿溶胀作用，达到降低织物缩水的目的。

机械预缩整理的基本原理是通过机械作用使织物经向织缩增加，织物长度缩短，潜在收缩减少或消除，达到防缩的目的。

3）手感整理根据不同的服用需要，我们可以对织物进行手感整理，以使面料手感或柔软或硬挺。

柔软整理：一般来说，采用化学方法整理较多，就是在织物上施加柔软剂，降低纤维和纱线间的摩擦系数，从而获得柔软、平滑的手感，而且整理效果显著，生产中常采用这种整理方法，而最常见的就是有机硅柔软剂。

纺织服装三防易去污应用实例和技术工艺雨后的空气总是那么清新在这个时候约一两个小伙伴一起漫步在街道上走累了就去家餐馆吃上一顿大餐岂不是美哉可是现实总是先你一步打你的脸大家别误会车上的那个不是我就有些东西吧总是让我们始料不及那么面对这些问题我们就没有解决办法了吗答案是肯定有的如今随着科学技术的不断进步在纺织领域已经开发出既能防水防油又能易去污的多功能面料如图所示俗话说衬衫穿得好，妹子全秒倒但是一般的白色衣物容易沾污而且沾污后不容易清洗干净往往在没有得到护理的情况下，穿个几次就扔掉了但是经过三防易去污处理后不光衣服不容易沾污而且很容易就能清洗干净让衣服始终亮洁如新那么这个东西是怎么来的呢下面就让小编给大家科普一下全棉面料三防易去污整理工艺No.1三防易去污整理首先是防水防油防污的概念拒水整理：采用浸渍、浸轧或者涂覆的方式，在织物上施加一种具有特殊分子结构的整理剂，它以物理、化学或物理物理化学的方式与纤维结合，改变纤维表面层的组成，是织物的临界表面张力降低至不能被水润湿，若整理后织物的临界表面张力降得更低，使织物既不能被水润湿也不能被常用的油类（如食用油、机油等）润湿，称为拒水拒油整理现有用于加工拒水拒油面料的一般是有机硅树脂，或者是碳氟类聚合物，用于织物后整理加工。

加工后的织物拥有良好的拒水拒油性能，此外还具备透气透湿性其次是易去污的概念易去污是指织物一旦沾污后，污垢在正常的洗涤条件下容易洗净，且织物在洗涤液条件中容易洗净，减轻在洗涤过程中污垢重新沾污织物的倾向。

防污是指纺织品在使用过程中不会被水性污垢和油性污垢所润湿造成沾污，也不会因静电原因而吸附于尘埃或微粒纤维或织物表面No.2整理加工工艺浙江福尔普生新材料有限责任公司开发的三防易去污整理剂，能够很好的适用于纤维素纤维，涤纶，锦纶等及其混纺织物的三防易去污整理加工工艺，同时达到耐久的易去污效果。

工装面料三防易去污整理加工工艺1.浸轧法：三防易去污整理剂30～80g/L焙烘条件170℃×1～3分钟2.浸渍法：三防易去污整理剂3-6%（o.w.f）焙烘条件170℃×1～3分钟实验效果：数据：。

纯棉织物拒水拒油多功能整理赵玉萍吴坚赵明邓丽丽大连轻工业学院116034摘要采用含氟拒水拒油整理剂AG-480、交联剂NBP-75及免烫整理剂CT A-701等对纯棉细布进行拒水拒油免烫多功能整理,并优选出纯棉织物拒水拒油多功能整理的工艺条件。

关键词:纯棉织物拒水性拒油性免烫性多功能整理中图分类号:TS198.13TS195.191前言通过用含氟树脂及免烫整理剂CTA-701,对纯棉织物进行拒水拒油多功能整理,可以使纯棉产品更新换代,提高其服用性能,增加产品附加值,扩大其使用范围,从而满足国内外市场的需求。

此外,从环保角度考虑,对纺织品的拒水拒油整理可以减少纺织品的洗涤次数,又可以减少洗涤剂的用量,因此,可减少水污染及有利于节水。

所以,开发纯棉拒水拒油多功能织物既有一定的经济效益,又有一定的社会效益。

2试验材料与方法2.1试验材料试验织物为21tex@21tex纯棉细布。

整理剂及助剂:含氟拒水拒油整理剂ASAHI GUARD480(简称AG-480),交联剂NBP-75,均由日本旭硝子株式会社开发;免烫整理剂CTA-701,弹力软剂CTA-704,免烫树脂催化剂CTA-702,均由中国纺织科学研究院开发。

2.2试验内容及方法2.2.1拒水拒油整理工艺条件基本工艺流程:织物退浆y烘干y一浸一轧(轧液率65%)y烘干y焙烘。

(1)NBP-75交联剂对织物整理效果的影响试验:参照AG-480及NBP-75的使用说明,我们分别变换整理剂的浓度,且一组加入交联剂,另一组不加交联剂,组成浸轧液,对织物进行整理。

对整理后织物分别测试其拒水等级和拒油等级,然后分析交联剂对织物整理效果的影响(试验结果见表5)。

(2)拒水拒油整理最优工艺条件选择试验:影响织物拒水拒油整理效果的因素有很多,我们选择了整理剂浓度、交联剂浓度、焙烘温度、焙烘时间几个主要因素(见表1影响因素水平表),利用L9(34)正交表进行试验。

对经不同试验方法整理后的织物分别进行拒水、拒油等级测试。

面料三防（防水防油防静电）整理工艺详解摘要：本文重点介绍了棉及涤棉工装面料三防（防水、防油、防污）加易去污整理的原理、质量标准要求、全部工艺过程、产品防护功能经检测达到的指标。

同时分析了相关助剂在整理中对功能的影响及选择的最佳工艺方案。

关键词：棉涤棉防水防油防污易去污整理1 前言功能性面料由于它具有多种防护功能，因而扩展了它的用途范围，特别是防护性能和保健性能对人体的有益作用，所以近年来需要量逐年增加。

我公司多年来为国内外生产了一系列具有各种功能工装面料，品种主要有棉、涤棉、涤盖棉等机织物，例如：棉涤棉三防加易去污整理。

该面料要求：防水、防油、防污和易去污，客户对该产品提出的防护整理标要求如下：防水：初始90-100分洗10次70分防油：初始6级洗10次3级防污：初始4级洗10次3级易去污：初始4级洗10次3-4级2 基本原理2.1 三防整理的机理2.1.1防水透湿织物的设计原理防水透湿织物主要是利用外界水滴的最小直径(20～100 um)与人体湿气分子直径(0.0003～100 um)之间的差异，使设计织物的结构空隙既可以阻止外界最小水滴的进入，又可以使人体汗汽通过织物散发。

根据织物防水透湿的机理，可以从以下几个方面设计和生产防水透湿织物：高密度织物、涂层织物、层压织物及对纺织品进行功能性整理的织物从三防整理的基本原理可以看出：三防整理是通过整理剂的作用使纤维表面张力降低，低于水、油污的表面张力，而达到三防目的。

2.2 防污整理涤纶等合成纤维属疏水性和亲油性纤维，特别容易沾污，沾上油污以后又不易洗除，且在反复洗涤过程中又常发生再污染现象。

洗涤混纺织物也有这种现象。

棉纤维经抗皱树脂整理后，羟基受到一定程度的封闭，亲水性降低，也会产生沾污。

防污整理的目的，就是改进这些缺点。

防污整理在国外称作SR整理，SR整理有两种涵义，一为易去污(Soil Release)整理，一为拒污(Soil Repellent)整理。
