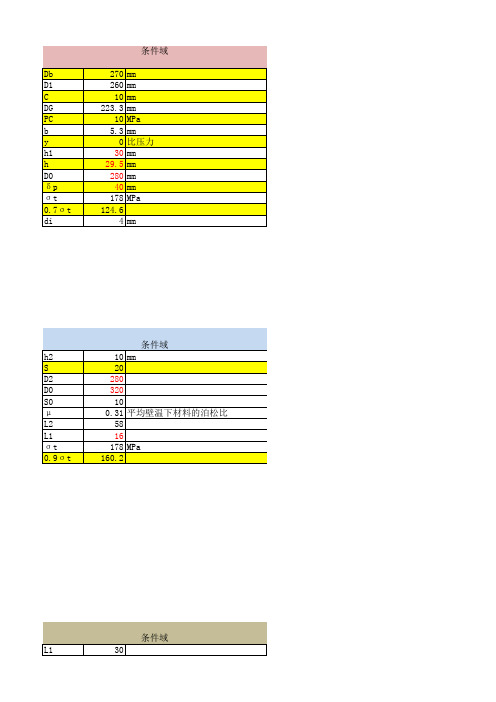

DN200快开盲板计算书
- 格式:xlsx
- 大小:655.91 KB
- 文档页数:8
盲板压力等级怎么计算公式盲板压力等级计算公式。
在工业生产中,盲板是一种用于封闭管道或容器的装置,以防止流体或气体泄漏。
盲板通常由金属或其他材料制成,根据其用途和所处环境的不同,盲板的压力等级也会有所不同。
在选择盲板时,需要根据管道或容器的工作压力和温度来确定盲板的压力等级。
本文将介绍盲板压力等级的计算公式,帮助读者了解如何正确选择盲板。
盲板压力等级的计算公式如下:P = 2 (t S) / (D (K + 1))。
其中,。
P = 盲板的允许工作压力(单位,MPa)。
t = 盲板的厚度(单位,mm)。
S = 材料的抗拉强度(单位,MPa)。
D = 盲板的直径(单位,mm)。
K = 系数(取决于盲板的形状和尺寸)。
这个公式是根据盲板的材料、厚度、直径以及工作压力等因素综合计算得出的。
在实际应用中,需要根据具体情况进行调整和修正,以确保盲板的安全可靠。
首先,我们来看一下盲板的厚度对压力等级的影响。
盲板的厚度直接影响其承受压力的能力,一般来说,盲板的厚度越大,其承受压力的能力就越强。
因此,在选择盲板时,需要根据管道或容器的工作压力来确定盲板的厚度。
在实际计算中,还需要考虑到盲板的材料和尺寸等因素,以确保盲板能够安全可靠地工作。
其次,盲板的材料也是影响其压力等级的重要因素。
不同材料的盲板具有不同的抗拉强度,因此在计算盲板的压力等级时,需要根据盲板的材料来确定其抗拉强度。
一般来说,盲板的材料越坚固,其承受压力的能力就越强。
因此,在选择盲板时,需要根据具体情况来确定盲板的材料,以确保其能够满足工作压力的要求。
此外,盲板的尺寸也会影响其压力等级。
盲板的直径和形状对其承受压力的能力有一定影响,因此在计算盲板的压力等级时,需要考虑到盲板的尺寸因素。
一般来说,较大直径的盲板其承受压力的能力会更强,而较小直径的盲板其承受压力的能力会相对较弱。
因此,在选择盲板时,需要根据具体情况来确定其尺寸,以确保其能够满足工作压力的要求。
内部编号:AN-QP-HT563版本/ 修改状态:01 / 00 When Carrying Out Various Production T asks, We Should Constantly Improve Product Quality, Ensure SafeProduction, Conduct Economic Accounting At The Same Time, And Win More Business Opportunities By Reducing Product Cost, So As T o Realize The Overall Management Of Safe Production.编辑:__________________审核:__________________单位:__________________试述盲板的厚度计算与使用通用范本试述盲板的厚度计算与使用通用范本使用指引:本安全管理文件可用于贯彻执行各项生产任务时,不断提高产品质量,保证安全生产,同时进行经济核算,通过降低产品成本来赢得更多商业机会,最终实现对安全生产工作全面管理。
资料下载后可以进行自定义修改,可按照所需进行删减和使用。
一引言在化工企业生产系统与检修系统的安全隔离中,通常采取加盲板的办法,现对盲板的受力情况做应力分析给出了盲板厚度的计算方法。
并结合实例进行计算,其结果即为盲板的最薄厚度。
对盲板的使用也提出相应的注意事项。
在化工企业中,经常遇到边生产边检修的情况,为了保证生产系统和检修系统的有效隔离,通常采用在相关联的管道的法兰之间加盲板的办法。
这就涉及到盲板的选用问题,对于高压盲板——无孔透径垫,有成系列的产品可供选购,在此不再介绍。
而对于中低压盲板,都是由各单位自己用气割制作一块圆形的铁板作为盲板来使用,而盲板的直径和厚度大多凭经验选取,没有科学的依据。
如果盲板选薄了,使用过程中变形,就很难从法兰之间抽出来。

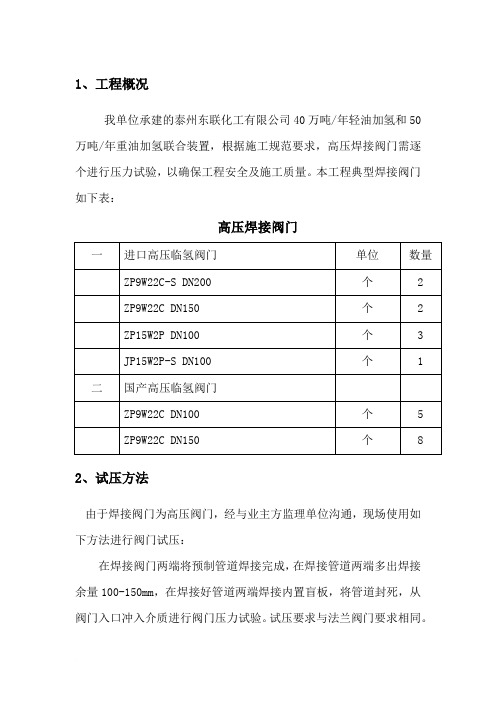

1、工程概况我单位承建的泰州东联化工有限公司40万吨/年轻油加氢和50万吨/年重油加氢联合装置,根据施工规范要求,高压焊接阀门需逐个进行压力试验,以确保工程安全及施工质量。
本工程典型焊接阀门如下表:高压焊接阀门2、试压方法由于焊接阀门为高压阀门,经与业主方监理单位沟通,现场使用如下方法进行阀门试压:在焊接阀门两端将预制管道焊接完成,在焊接管道两端多出焊接余量100-150mm,在焊接好管道两端焊接内置盲板,将管道封死,从阀门入口冲入介质进行阀门压力试验。
试压要求与法兰阀门要求相同。
试验合格后将盲板及多余管道拆除,进行阀门安装。
试压如下图所示:3、盲板校核针对典型阀门型号,我单位选取阀门ZP9W22C-S DN200和ZP15W2P DN100的封堵盲板进行校核,分析现场施工可行性。
计算公式的选取:根据焊接阀门试压方法,封堵盲板形式为圆形平盖,参考GB150-2011压力容器第137-142页的平盖厚度计算方法,选用第140页表5-9序号17作为盲板的焊接形式,如下图:选用盲板厚度计算公式为的第137页公式5-33,如下3.1 焊接阀门ZP9W22C-S DN200的试压计算根据阀门规格及试压要求,Do=219mm,Pc为阀门设计压力的1.5倍,即Pc=22.5MPa,[σ]t为设计温度下平盖材料的许用应力,Φ为平盖的焊接接头系数,因平盖为整体圆板形式,Φ取1。
(1)焊接阀门的接管厚度校核查GB150-2011第94页圆管的厚度计算公式为3-1或3-2查GB150-2011第52页,材质为20#钢的GB9948管子在温度≤20℃时的许用应力[σ]t=152MPa,代入圆管厚度计算公式3-2,得出δ=15.1mm<18mm查SH3406-96表3-2知DN200-SCH120系列管材的壁厚为18mm,所以焊接阀门ZP9W22C-S DN200接管壁厚等级采用SCH120满足压力试验要求。
(2)焊接阀门的盲板厚度校核根据阀门规格试压要求及以上圆管厚度计算,δ=18mm ,Di=183mm ,Dc为阀门接管内径Dc=Di=183mm,Pc为阀门设计压力的1.5倍,即Pc=22.5MPa,[σ]t为设计温度下平盖材料的许用应力,Φ为平盖的焊接接头系数,因平盖为整体圆板形式,Φ取1。
值域平盖计算16MnⅢ
