浅析消防设备中减压孔板摘要：减压孔板的工作原理是对液体的动压力（不含静压力）进行减压。
目前，高层建筑由于层数较多，高层和低层所承受的静水压力不一样。
出水时，低层的水流动压力比高层的水流动压力大很多。
扑救火灾时，低层消防水带往往爆裂，本系列减压板对水流的动压力具有减压功能。
当流动的水经过减压孔板时，由于局部的阻力损失，在减压孔处产生压力降，从而满足消火栓的出口压力及流量的需要。
关键词：减压孔板；减压；水力计算；材质规格1.减压孔板的减压原理减压孔板利用孔板孔径小于设置安装管段的管径，增大管道内水流通过孔板的流速，增加局部阻力，从而消除一部分压力。
消防管道内水流速度不宜大于2m/s，而经过减压孔板时水流速度可达10m/s以上甚至更大；减压孔板因其易于安装，检修方便，制造工艺简单等诸多优点，从而在实际工程中得到越来越广泛地使用。
减压孔板、节流管一般设置在水流指示器后，而减压阀设置在报警阀之前，减压孔板只能减动压，不能减静压。
但减压阀既能减动压，也能减静压。
2.减压孔板的规格减压孔板应为无毛刺光面中心孔的黄铜板，其规格为：Φ50～Φ80毫米，δ=3毫米，Φ100～Φ150毫米，δ=6毫米，Φ200毫米及以上，δ=9毫米。
管径Φ50的孔板可以丝扣方式在管段内安装，其余规格的减压孔板一般都用法兰盘与管道连接。
《自动喷水灭火系统设计规范》GB50084要求减压孔板采用不锈钢制作。
从强度来讲，采用同一种材质，厚度为δ=3毫米减压孔板的强度比δ=2毫米减压孔板的强度要好；如采用丝扣方式在管段内安装，从加工工艺来讲，采用同一种材质，厚度为δ=3毫米减压孔板的边缘螺纹比δ=2毫米减压孔板的边缘螺纹更容易加工。
规格为Φ50～Φ80毫米减压孔板采用丝扣连接时，减压孔板的出口方向面宜加工有几个4×Φ6的圆坑，用于旋紧时工具的作力点。
大样图如图5.2-1：3.减压孔板的安装要求减压孔板的安装应符合：一、应设置在直径不小于50毫米的水平管段上；二、孔口直径不应小于设置安装管段直径的50%；三、孔板应安装在水流转弯处下游一侧的直管段上，与弯管的距离不应小于设置管段直径的两倍。
; FONT-SIZE: 20px; COLOR: #b0b41f">关于减压孔板的计算; LINE-HEIGHT: 36px" background=/img/bg3.gif>关于减压孔板的计算简介：在高层建筑的消火栓系统的设计中，必定会碰到系统分区的情况，按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa，当大于0.80MPa时，应采取分区给水系统。
消火栓栓口的出水压力大于0.50MPa 时，消火检处设减压装置”。
关键字：减压孔板计算在高层建筑的消火栓系统的设计中，必定会碰到系统分区的情况，按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa，当大于0.80MPa时，应采取分区给水系统。
消火栓栓口的出水压力大于0.50MPa时，消火检处设减压装置”。
通常所设的减压装置是减压孔板。
设置孔板，一是安装方便，二是便于调整。
孔板的大小可通过计算得到。
笔者经过对某工程的孔板设计计算，觉得通过以下几个步骤，能较准确地作出选择。
该工程的消火栓系统原理如附图所示。
在进行计算之前，首先要明确孔板将安装在何处。
由于现在有些建筑物中，有单出水消火栓，也有双出水消火栓，而两种类型的消火栓与立管的接口分别为DN65、DN80，其流量也不相同，因此，不先搞清楚孔板位置，会导致计算的错误。
在本工程中，笔者将孔板设于消火栓栓口，以方便计算。
按规定，为保证水枪的充实水拄13米的要求，DNl9喷嘴的流量为5.7L／S，压力为0.205MPa，按DN70查水力计算表，得到此时管内流速：V＝1.62m/s根据《建筑给水排水设计手册》(P40 1.5—16)H′＝H／V2×1=H／1.622×1=0.381H(m)其式中：H′——流速1m/s时的剩余水头(m)V ——水流通过孔板后的实际流速(m/s)H ——设计剩余水头，即须减去的多余水头(m)对系统中地下4至地上6层区域来讲，在7层设有可调式减压阀，井控制阀后压力H1=0.25MPa，以室内一层地坪为1.00米计，阀的安装标高H2=40.00米。

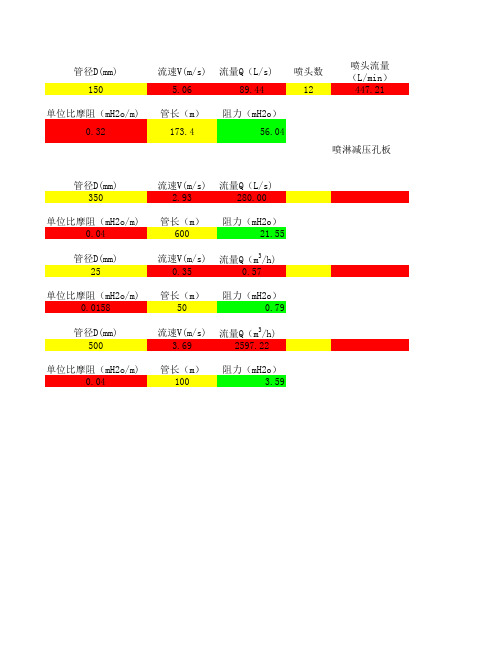

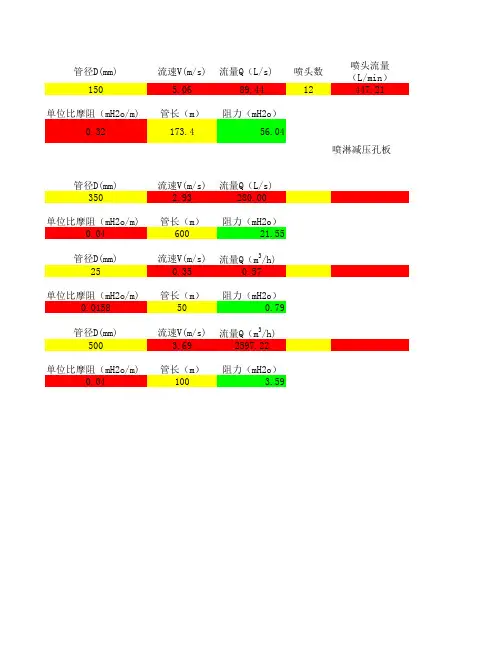

P1第一块孔板前压力，Mpa 10.3Pn 最后一块孔板后压力，Mpa 2n 孔板数 2.743
m 每块孔板压降系数0.579W 流体的质量流量，kg/h
3466P2
第一块孔板后压力，Mpa 5.96M
分子量11Pc
流体临界压力，Mpa 2.16Tc
流体临界温度，K 71.66T
孔板前温度，K 330Pr
对比压力 4.77Tr
对比温度 4.61Z
气体压缩系数 1.08k
绝热指数 1.4D
管道内径，m 0.0381G
质量流速，kg/(m2*s)844.9μ
粘度，mPa*s 0.00001305Re
雷诺数2466726.012C
孔板流量系数0.6d0
孔板孔径，m 0.01212d0/D 0.323 P1
第一块孔板前压力，Mpa 2.06Pn
最后一块孔板后压力，Mpa 0.74n 孔板数0.5281Q
流体的体积流量，m3/h 1150P2
第一块孔板后压力，Mpa 0.74△P
通过孔板的压降，Pa 1320000γ
流体的相对密度 1.24D
管道内径，m 0.509G
质量流速，kg/(m2*s)1947.7μ
粘度，mPa*s 0.00056Re
雷诺数1770278.4C
孔板流量系数0.595d0
孔板孔径，m 0.121121
d0/D 0.2371、气体、蒸汽孔板计算
2、液体孔板计算海川waaabc制作，表格没有加密，欢迎转载，尊重作者，请不
，请不要删除本行谢谢！（HG/T20570-95）。

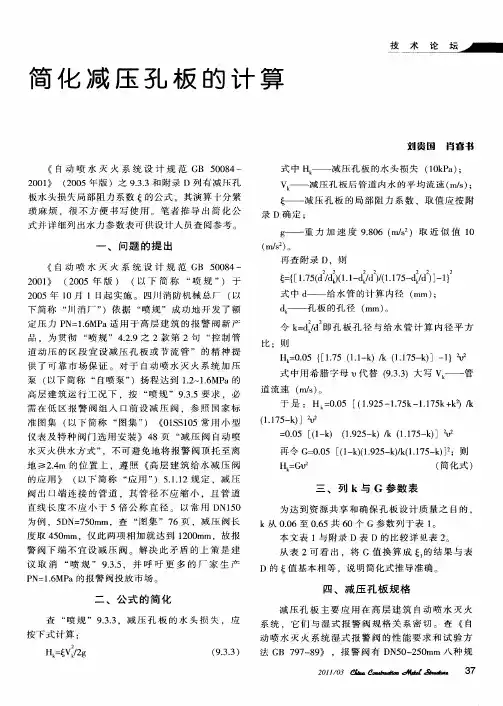

浅析减压孔板和节流管的减压设计计算与比较【摘要】根据某项目自动喷淋系统水力计算，比较两种减压措施的优劣。
【关键词】自动喷淋灭火系统；减压孔板；节流管；【Abstract】According to the calculation of hydraulic project of automatic sprinkling system,comparison of two kinds of relief measures of quality.【Key words】Sprinkler systems;Decompression orifice plate; Throttle pipe自动喷淋灭火系统，是当今世界上公认的最为有效的自救灭火设施，是应用最广泛、用量最大的自动灭火系统。
根据《自动喷水灭火系统设计规范》要求，使自动喷淋灭火系统充分达到预期灭火效果既要满足最不利点的压力和流量要求，同时又要满足配水管入口的压力平衡。
由于管道局部和沿程水头损失的存在，距离水泵越近，其配水管入口压将越大。
因此，在自动喷淋灭火系统中，减压措施的设计计算和选择显得尤为重要。
在管道中设计减压孔板和节流管，是最为常见的两种减压措施。
减压孔板和节流管减压的适用范围是对流体动力减压，其原理是当流动水经过减压孔板时，由于水头阻力损失，在减压孔板处或节流管处产生水头压力降（水头损失），从而可以降低底层的自动喷淋系统配水管和消火栓的出口压力。
高层建筑由于层数较多，高低层所承受的静水压力不一样，实际出水量相差很大，作用时底层的自动喷水设备和消火栓出水量远远超过顶层的设计流量和设计压力。
若不采取减压措施，将会造成同样的消防水量无法满足火灾持续时间，从而不能有效的起到灭火效果。
减压孔板和节流管相对于减压阀来说，系统比较简单，投资较少，管理方便。
因此本文着重介绍减压孔板和节流管的减压计算方法，减压阀减压不在讨论其中。
1规范对两种减压措施的有关规定《自动喷水灭火系统设计规范》对减压孔板与节流管两种减压措施的相关规定见表1：表1对过水管管径的要求对孔口直径的要求对管长的要求减压孔板应设在直径不小于50mm的水平直管段上孔口直径不应小于设置管段直径的30%，且不应小于20mm 前后管段的长度均不宜小于该管段直径的5倍节流管直径宜按上游管段直径的1/2确定节流管内水的平均流速不应大于20m/s 长度不宜小于1m2设计计算以珠江国际商贸中心中区6~11号楼工程为例，本工程为一类高层，建筑性质公寓式办公楼，本项目采用自动喷淋灭火系统，火灾危险等级地下车库按中危险II级，其消防水泵房位于地下二层，喷淋水泵扬程1.2MPa，流量35L/s，其地下二层喷淋配水管入口压力达到1.1MPa，规范要求不宜大于0.40MPa，远远超过规定值，因此需要采取减压措施。
关于减压孔板的计算简介：在高层建筑的消火栓系统的设计中，必定会碰到系统分区的情况，按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa，当大于0.80MPa时，应采取分区给水系统。
消火栓栓口的出水压力大于0.50MPa时，消火检处设减压装置”。
关键字：减压孔板计算在高层建筑的消火栓系统的设计中，必定会碰到系统分区的情况，按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa，当大于0.80MPa时，应采取分区给水系统。
消火栓栓口的出水压力大于0.50MPa时，消火检处设减压装置”。
通常所设的减压装置是减压孔板。
设置孔板，一是安装方便，二是便于调整。
孔板的大小可通过计算得到。
笔者经过对某工程的孔板设计计算，觉得通过以下几个步骤，能较准确地作出选择。
该工程的消火栓系统原理如附图所示。
在进行计算之前，首先要明确孔板将安装在何处。
由于现在有些建筑物中，有单出水消火栓，也有双出水消火栓，而两种类型的消火栓与立管的接口分别为DN65、DN80，其流量也不相同，因此，不先搞清楚孔板位置，会导致计算的错误。
在本工程中，笔者将孔板设于消火栓栓口，以方便计算。
按规定，为保证水枪的充实水拄13米的要求，DNl9喷嘴的流量为5.7L／S，压力为0.205MPa，按DN70查水力计算表，得到此时管内流速：V＝1.62m/s根据《建筑给水排水设计手册》(P40 1.5—16)H′＝H／V2×1=H／1.622×1=0.381H(m)其式中：H′——流速1m/s时的剩余水头(m)V ——水流通过孔板后的实际流速(m/s)H ——设计剩余水头，即须减去的多余水头(m)对系统中地下4至地上6层区域来讲，在7层设有可调式减压阀，井控制阀后压力H1=0.25MPa，以室内一层地坪为1.00米计，阀的安装标高H2=40.00米。
现以地下4层孔板计算为例：1、确定该层消火栓栓口标高H0=-13.60M；2、栓口的动压值(为方便计算，水头损失均按10米计)H＝H1十(H2—H0)=25十(40十13.60)=68.6M3、栓口允许的最大动压：按规范压力控制在0.25MPa-0.5MPa，现按0.40MPa计。
