电容式电压互感器故障分析及预防措施发表时间：2020-08-28T10:41:03.300Z 来源：《科学与技术》2020年第9期作者：周新宇[导读] 随着中国科技快速的发展，电网建设发展愈加迅速摘要：随着中国科技快速的发展，电网建设发展愈加迅速，在电网设施建立的过程中，对电网设施的保护也尤为重要。
所以我们需要对设备出现异常情况，发生事故原因来有一个准确的判断。
电容式电压互感器，可以通过电路中电压的稳定状况，来反映出电力系统是否稳定安全运行，根据发生情况向运行人员发出警示，便于迅速准确的处理安全隐患。
关键词：电压互感器；故障分析；防范电容式电压互感器常用于高压或超高压环境系统中，是一种进行电压测量的工具。
在变电站经常被用于检测稳定电压，起到警示和保护电力系统稳定性的作用，然而我们在使用电容式电压互感器时，经常会发生机械故障。
本文我们将对电容式电压互感器可能会发生的故障情况进行列出分析，并且找出对应的解决方法及未来防止故障发生我们应该做到的防范措施，来便于保持互感器稳定性、和安全程度。
为国家电网的安全运行保驾护航。
1 电容式电压互感器特性电容式电压互感器，电场强度大，绝缘性强，不同于电磁式电压互感器，会在断口处产生电弧。
电容式电压互感器内部含有油箱，避免了熔断器口过电产生的电磁脉冲出现的电弧，这种更加安全的优点，已经开始被广泛运用于我国的电网建设。
然而因为技术还不够成熟，受到设计、和制作材料的影响，我国正常发配使用的电容式电压互感器经常会在电路运行中发生故障，这些故障通常发生在装置的运输安装过程中，或者是在互感器传出数据异常时。
互感器在电路的运行中没有起到理想的作用，甚至可能因为短路对运输电路造成负面影响。
以下将针对电容式电压互感器在运行中可能发生的常见故障进行一一分析，并且列出在处理电容式电压互感器发生故障的应对方法和防范措施。
2 电容式电压互感器在运行中可能出现的故障及处理方法2.1 对电压的检测前后输出结果相差甚大。
电流互感器末屏的工作原理及试验方法（故障攻关特色工作室）朔黄铁路原平分公司一、什么是电流互感器的电容屏及末屏？电容型电流互感器器身的一次绕组为“U”字型，导体根据额定电流的大小而有铝管、铜管等形式，一次绕组用绝缘纸缠绕，一般由数层绝缘纸绕制而成，绝缘纸之间有锡箔层，这些锡箔层即电容屏，其中，靠近一次绕组的屏称为“零屏”，最外层的电容屏称之为末屏，也称作“地屏”。
两两电容屏之间形成电容。
二、电流互感器内部为什么要设置电容屏？电容型电流互感器随着额定电压等级的提高，尤其是110KV及以上电压等级的电流互感器，其互感器缠绕一次绕组的绝缘纸厚度也越来越大，这就使绝缘内的电场强度越来越不均匀，而绝缘材料的耐电强度是有限的，电场强度不均匀后，某些局部绝缘所受的电场强度会超出本身耐电强度，绝缘整体的利用率就会降低，如果在绝缘纸中，设置一些电容屏，每两个电容屏与两屏之间的绝缘层就形成一个电容器，电容器的最内电极（零屏）与电流互感器一次绕组高压端连接，最外电极（末屏）与地连接时，整个电流互感器就构成一个高电压与地电位之间由多个电容器串联的电容器。
绝缘纸缠绕一次绕组为圆柱形同心圆结构，串联的每个电容器（相邻两个电容屏组成）都是一个圆柱形电容器，同等绝缘厚度下，电容屏设置越多，每个电容器的内极半径和外极半径之差就越小，内外电极表面的场强差别也就越小，若中间屏数量无限多，则各电容屏之间的场强差别趋近于零，但在实际的电流互感器中，电容屏数量是有限的，所以每个电容屏的场强也并不完全相等，但也起到了非常大的均匀场强的作用，这样就使内绝缘的各部分尽量场强分布一致，最大程度的利用绝缘材料。
三、电流互感器的末屏为什么一定要接地？电流互感器最外部的电容屏即末屏必须接地，如果末屏接地发生断裂或接触不良，末屏与地之间会形成一个电容，而这个电容远小于流互内部电容屏之间的电容，也就是说，首屏到末屏为数个容值一样的串联电容器，接地断裂或接触不良后，这个电路又串进一个容值很小的电容器。
电容型电流互感器末屏表面泄漏电流对绝缘电阻和tanδ结果的影响摘要：变电站设备间隔预试时，需要对某一间隔的电流互感器（简称CT）绝缘电阻和电容量以及介质损耗角正切值（tanδ）进行测量。
当该CT存在末屏时，通常将末屏接地引线拆开，末屏作为高压线和测量线接入端，进行末屏对地绝缘电阻和一次绕组对末屏绝缘的tanδ测量。
如果末屏引出端子表面存在一定的泄漏电流，则此时测量出的绝缘电阻和tanδ大小与实际值存在一定的偏差。
本文首先叙述了电介质tanδ的测量原理，然后对一次绝缘电阻和tanδ的实测结果进行分析，说明屏引出端子表面泄漏电流对测量结果的影响，最后总结几种消除表面泄漏电流影响的方法。
关键词：电流互感器；高压试验；绝缘电阻；电介质损耗角正切；泄漏电流；The Measurement of insulation resistance and tanδ about current transformers when the screen has leakage currentZHANG En-wei，CHEN Xi-wen，LI Zhen-dong，MA Zhen-shuo，JIN Hai-wang （Jibei Electric Power Maintenance Company，Beijing 102488，China）Abstract：Pre-test interval substation equipment，the need for a certain interval of the current transformer insulation resistance and capacitance and dielectric loss tangent measurements. When the presence of the CT end screen，usually open ground lead last screen，the last screen as the high-voltage side and the measurement line access for end screen on the primary winding insulation resistance and dielectric loss on the last screen measurements. When the ambient humidity of 80% and above，at the end there will be some screen surface leakage current，then measure the insulation resistance and dielectric loss there is a certain size and the actual value deviation.This paper describes the tanδ mea surement principle firstly，and then the once measured results of insulation resistance and tanδ were analyzed，explained lead terminal screen surface leakage effects on the measurementresults .Finally，several surface leakage current on the way to eliminate.Key words：CT；High voltage test；insulation resistance；tanδ；leakage current 1 引言对于油浸式电容型电流互感器，一次侧绝缘最外层末屏，通过小瓷套引出。

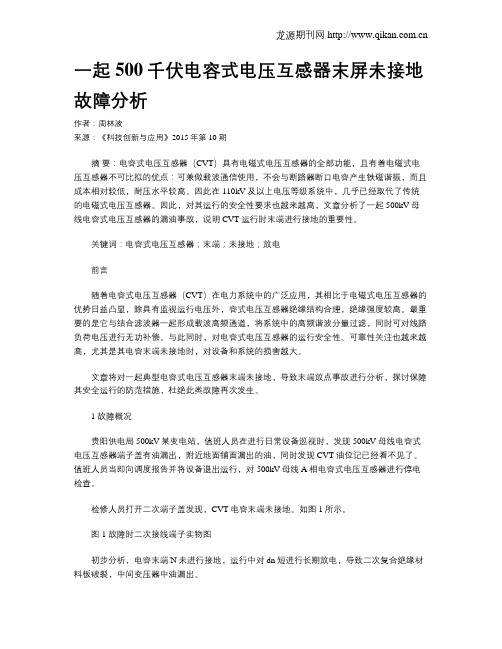

一起500千伏电容式电压互感器末屏未接地故障分析作者：周林波来源：《科技创新与应用》2015年第10期摘要：电容式电压互感器（CVT）具有电磁式电压互感器的全部功能，且有着电磁式电压互感器不可比拟的优点：可兼做载波通信使用，不会与断路器断口电容产生铁磁谐振，而且成本相对较低，耐压水平较高。
因此在110kV及以上电压等级系统中，几乎已经取代了传统的电磁式电压互感器。
因此，对其运行的安全性要求也越来越高，文章分析了一起500kV母线电容式电压互感器的漏油事故，说明CVT运行时末端进行接地的重要性。
关键词：电容式电压互感器；末端；未接地；放电前言随着电容式电压互感器（CVT）在电力系统中的广泛应用，其相比于电磁式电压互感器的优势日益凸显，除具有监视运行电压外，容式电压互感器绝缘结构合理，绝缘强度较高。
最重要的是它与结合滤波器一起形成载波高频通道，将系统中的高频谐波分量过滤，同时可对线路负荷电压进行无功补偿。
与此同时，对电容式电压互感器的运行安全性、可靠性关注也越来越高，尤其是其电容末端未接地时，对设备和系统的损害越大。
文章将对一起典型电容式电压互感器末端未接地，导致末端放点事故进行分析，探讨保障其安全运行的防范措施，杜绝此类故障再次发生。
1 故障概况贵阳供电局500kV某变电站，值班人员在进行日常设备巡视时，发现500kV母线电容式电压互感器端子盖有油漏出，附近地面铺面漏出的油，同时发现CVT油位记已经看不见了。
值班人员当即向调度报告并将设备退出运行，对500kV母线A相电容式电压互感器进行停电检查。
检修人员打开二次端子盖发现，CVT电容末端未接地。
如图1所示。
图1 故障时二次接线端子实物图初步分析，电容末端N未进行接地，运行中对dn短进行长期放电，导致二次复合绝缘材料板破裂，中间变压器中油漏出。
2 状态信息收集与数据分析2.1 状态信息收集发生故障的电容式电压互感器系桂林电力电容器有限公司生产，型号为TYD4 500/√3-0.005H，其电气原理图如图2所示。
浅谈电容式电流互感器末屏介质损耗因数测试电容式电流互感器末屏对地介质损耗因数的测试，是反映电容型电流互感器是否受潮的行之有效的方法，本文分析了正确测量末屏介损的试验方法并介绍了现场常见的影响因素及采取的相应对策。
电力系统中运行着大量的110kV及以上的电容式电流互感器。
根据这种电流互感器的结构和现场解体检查可知，互感器进水受潮后，水份往往不是先渗入电容层间使其受潮，而是沉积到油箱底部。
如果只测量其一次对末屏的tgδ，仅能发现一次绕组电容层间受潮，不易发现端部进水受潮。
因此，测量末屏对二次绕组.铁芯和外壳的介质损耗因数 tgδ，对发现进水受潮缺陷就比较有效。
国家电力行业标准DL/T 596-1996规定当电容型电流互感器末屏对地绝缘电阻小于1000MΩ时，应测量末屏对地tgδ。
而江苏省《交接和预防性试验规程》则明确规定了电容型电流互感器要测量末屏对地tgδ及电容量。
其值不大于2％。
如何正确测量末屏对地介质损耗因数tgδ及电容量测量末屏对地介质损耗因数tgδ及电容量用西林电桥（QS1 ）或智能型全自动电桥。
采用反接线加压在末屏与油箱座之间。
试验电压2 kV。
现场存在使用的有三种不同的试验接线，下面针对这三种试验接线进行研究分析：第一种：电流互感器一次侧悬空，二次侧短路接地。
电桥的Cx线接末屏，自动电桥的Cx线的屏蔽端悬空。
（下面简称一次悬空）第二种：电流互感器的一次侧L1-L2短接然后接地，二次侧短路接地。
电桥的Cx线接末屏，自动电桥的Cx线的屏蔽悬空。
（下面简称一次接地）第三种：电流互感器的一次侧L1-L2短接后接到电桥的“E”端屏蔽，对全自动电桥来讲就是接于Cx线一起引出的屏蔽端（M型电桥有单独的屏蔽接口）, 二次侧短路接地，电桥的Cx线接末屏。
（下面简称一次屏蔽）下面是一组采用这三种试验接线测试的两台110kV电容型电流互感器的数据如表 1 。
试验地点：试验大厅。
环境温度25℃湿度54％。
采用QS1西林电桥电流互感器型号：LB3-110W2 如皋高压电器厂制造表1：编号 2574 2581测量部位 tgδ％ R3 (Ω) Cx (pf) tgδ％ R3 (Ω) Cx (pf)一次对末屏 0.3 231.7 687 0.1 230.6 690.4一次悬空 1.2 259 614.7 1.1 257.3 618.7一次接地 1.0 127.2 1251 0.8 125.7 1266一次屏蔽 1.3 279.7 569 1.2 272 585两台良好的电流互感器用不同的试验接线测得的末屏tgδ及电容量的数值有所不同。
一起线路电压互感器放电的原因分析及处理措施摘要：电压互感器是重要的电网设备，其运行状态直接影响整个电力系统的运行稳定性和供电可靠性，所以做好电压互感器的异常分析，提高检修人员对各类异常的认识，对电网的稳定运行和提升见人员的业务素质有着积极的意义。
本文就一起线路电压互感器内部放电故障进行分析。
关键词：互感器；放电；接地1、一起线路电压互感器放电事故经过2018年6月8日18时50时，运行人员巡视发现220kV徐白线2977线路电压互感器末屏脱落，电压互感器运行声音异常，线路电压互感器末屏接地线对二次穿线钢管放电，汇报调度后，2018年19时28分10秒68毫秒调度拉开220kV徐白线2977断路器，检修人员到现场进行一二次设备检查，对220kV徐白线2977线路电压互感器末屏接地线更换后，对线路电压互感器整体设备试验结果合格，汇报调度进行送电。
2、事故调查2018年6月8日20时20分，检修人员对现场一、二次设备检查如下：一次设备检查情况：1.220kV徐白线2977线路电压互感器末屏接地线靠接地端侧烧断；2.220kV徐白线2977线路电压互感器二次接线盒XL-N连接线烧损，接线端子周围有放电痕迹；3.220kV徐白线2977线路电压互感器二次电缆穿管表面存在放电痕迹；4.220kV徐白线2977线路电压互感器一次接线端子、本体外观检查均正常；现场试验人员对一次设备进行试验试验数据如下：（1）铭牌（2）绝缘电阻（3）二次绕组直流电阻（3）介质损耗因数及电容量（4）油色谱检测该电压互感器试验数据均符合《国家电网公司变电评价管理规定（试行）》中第7 分册电压互感器精益化评价细则相关要求，通过综合分析判断，C相电压互感器评价为正常状态。
二次设备检查情况：检修人员到现场后，220kV徐白线2977断路器已拉开，保护人员对保护装置、测控装置、后台监控、故障录波信息进行检查，未发现故障时间段告警信息。
调度OPEN3000信息分析如下：220kV徐白线2977线路电压曲线220kV徐白线2977A相电流曲线根据电压电流曲线判断在220kV徐白线2977被迫停运前，220kV徐白线2977线路电压互感器二次电压正常，未出现异常。
科技与创新┃Science and Technology&Innovation ·132·2017年第16期文章编号：2095－6835（2017）16－0132－02一起电容式电流互感器末屏故障分析与处理李仕荣（肇庆市恒电电力工程有限公司，广东肇庆526000）摘要：随着城市化的进程加快，人们对电能的需求量也在不断增加，因此对在电力系统中电力计量的要求也开始变得越来越高。
电流互感器是一种将大电流变成小电流的特殊变压器，但在使用中电容型电流互感器由于末屏过热缺陷而易引发故障。
对电流互感器末屏故障进行了分析，并对110kV电流互感器末屏过热缺陷引起的故障进行了处理。
关键词：电流互感器；末屏故障；接地连片；螺杆断裂中图分类号：TM452+.3文献标识码：A DOI：10.15913/ki.kjycx.2017.16.132电流互感器是电力系统中用于电流测量、计量和保护等的重要设备。
它利用一定的比例关系将大电流变换为小电流，将高、低电压进行隔离，并配备适当的电流表计，起到测量高电压交流电路内的大电流的作用。
但由于其缺陷而引起的故障时有发生，因此有必要对其末屏过热缺陷进行分析。
1故障的发现在对某220kV变电站进行红外测温时，发现站内的110kV线路114间隔B相油浸式电容型电流互感器的末屏处存在过热，过热点最高温度为20.1℃，其余A相、C相相应部位的温度为5℃；改变观测角度，发现过热现象依然存在。
图1所示为114间隔B相CT 红外图谱及可见光照片。
图1114间隔B相CT红外图谱及可见光照片2缺陷检查试验图2B相CT末屏接地情况该线路停电后，现场检查发现B相电流互感器末屏的接地连片的压接螺杆断开，只有半截螺杆嵌在螺孔中，末屏的接地连片与设备外壳处于虚连状态。
图2为B相CT末屏接地情况。
为检查设备绝缘性能，对三相电流互感器进行主绝缘和末屏绝缘电阻测试、主绝缘和末屏的介损及电容量测试。
2018年第12期总第379期220kV 电容式电压互感器二次电压异常缺陷分析刘钊，冯正军，李晓溪，刘洋洋，王佼(国网河北省电力公司保定供电分公司，河北保定071000）电容式电压互感器（CVT ）的工作原理是由串联电容器先分压，再经过电磁式电压互感器降压和隔离[1]。
与传统电磁式电压互感器相比，CVT 具有冲击绝缘强度高、制造工艺简单、重量轻、体积小、成本低、运行可靠，维护方便并可兼做高频载波通信的耦合电容等优点[2]，但是由于CVT 内部即有电容分压单元又有电磁单元，其结构复杂，每当CVT 发生缺陷时，要求现场技术人员对设备结构以及特性了如指掌才能分析出故障原因及所在。
1故障基本情况2014年5月11日，某220kV 变电站发生2210单元线路B 相CVT 二次回路电压显示异常故障：其中1a-1n ，2a-2m 和da-dn 二次线圈输出电压分别为53.5V ，53.8V 和93.3V （正常值应为57.7V ，57.7V 和100V ）。
现场外观检查正常无异常音响。
该故障设备信息如下，型号：TYD220/3-0.05H ，膜纸复合绝缘型，出厂日期：1992年8月。
该电容式电压互感器由2节瓷套外壳内的电容分压器和安装在下部油箱内的电磁单元两部分构成，其中C11安装在第1节瓷套内。
C12和分压电容C2共装在第2节瓷套内，中间变压器一次绕组并联在C2两端，一次绕组末端X 在油箱内部接地。
二次线圈6个端子1a-1n ，2a-2n 和da-dn 引出至二次端子盒，C2末端N 引出至端子盒并接地[3]。
C2首端有试验抽头引至第2节瓷套瓷群之间，其结构示意图如图1所示。
根据3个二次侧电压均低于正常值但未完全失压的现象初步推断，可能的原因有：一是电磁单元中间变压器二次线圈部分匝间短路；二是电容分压器C2的电容量增大；三是电容分压器C11、C12电容量减小。
图12210间隔B 相电容型电压互感器结构示意图2故障分析2014年5月13日工作人员将该故障CVT 退出运行并做全面停电诊断性试验，随后将设备解体。
电容式电压互感器常见故障分析处理方法和预防措施摘要：电容式电压互感器是电网运行中不可或缺的重要设备，其主要是由电容分压器和电磁单元两部分组成。
由于它结构简单且可兼具多种设备的功能，近几年，在电力系统中得到广泛应用。
CVT 具有绝缘强度高、能够降低雷电冲击波头陡度、不会与系统发生铁磁谐振、造价低且能兼作耦合电容器用于电力线载波通信等优点，在电力系统已被广泛采用。
从多年的运行情况来看，CVT 总体运行情况是良好的，但也出现缺陷或故障，本文通过分析电容式电压互感器CVT 故障，并提出了电容式电压互感器CVT故障措施。
关键词：互感器；故障；预防措施一、CVT的结构和工作原理CVT 主要部分由电容单元和电磁单元组成，另外再加一些辅助装置如保护避雷器等。
其中电容单元主要由主电容C1和分压电容C2组成，主电容和分压电容均是由许多电容元件串联构成。
500kV CVT 内电容元件多达数百只。
主电容C1和分压电容C2均安装在瓷套内。
500kV级设备中有3 节瓷套，220kV 级设备则有2节瓷套，而110kV 级设备中只有1 节瓷套。
电磁单元主要由中间变压器，补偿电抗器和阻尼器等组成，对于油浸式CVT，它们通常安装在密封油箱里。
其工作原理为：电容单元通过电容分压将系统一次电压进行降压，作为中间变压器的输入，此时对中间变压器的绝缘要求可大大降低。
中间变压器再将电压降低，供电能计量、继电保护等装置使用；补偿电抗器实现调节整个回路的电抗以达到与电容器的容抗相抵消的目的，补偿容抗压降随二次负荷变化对CVT 的影响。
阻尼器的作用是在短时间内大量消耗谐振能量，以抑制CVT 自身的铁磁谐振。
避雷器防止分压电容上产生过电压时对电磁单元造成损坏。
电容式电压互感器的工作原理可概括为：电容器分压、中间变压器降压、电抗补偿和阻尼器保护。
二、电容式电压互感器CVT故障的原因1、电容单元部分的故障原因（1）CVT 本身的质量缺陷。
运行经验表明，CVT设备缺陷中电容单元故障最多。
︱235︱电容式电压互感器末屏放电分析罗 敬 王 波（国网重庆市电力公司市区供电分公司，400015）【摘 要】改革开放以来我国经济发展迅速，电力行业作为支撑国民经济发展的基础性行业在这个过程中发挥着不可替代的作用，随着人们生产生活活动对供电要求的提升，电力行业当前的供电水平已经无法满足要求，所以提升供电水平已经成为我国电力企业发展中无法回避的任务。
本文将研究电容式电压互感器末屏放电，分析放电对生活、生产、电网、设备的威胁，并提出产品订货、培训机制、检修工作要求、运行工作要求等措施，形成对此类事故的有效预防，推动电网安全、稳定运行。
【关键词】电容式电压互感器；放电；末屏中图分类号：TM45 文献标识码：A 文章编号：1006-8465（2015）12-0235-02 1 概述 在我局一个220kV 变电站运行一年后的设备定期试验中获得各项试验数据均合格，接下来普查电压互感器二次回路N600接地线电流值，测量数据远大于规定值，工作人员没有找到原因。
一个月后，在日常巡视中工作人员发现220kV 某线路C 相CVT 接线盒存在漏油问题，已经无法看到油位，有脏污、油迹存在于CVT 二次电缆保护管表面。
将该接线盒打开后并未发现N 端接地，旁边为连片，N 端和2a、2n 接线端被烧，有油从接线板下部渗出。
该站立即更换了CVT，并开展了相应的测试，测试结果符合要求。
2 原因分析 2.1 直接原因 因CVT 末屏悬空导致放电，中压电容单元C2和高压电容单元C1是电容压互感器的两个电容分压单元，根据图1，经过高压电容分压后线路电压输入变压器T，进行保护、测量、计量；通过中压电容C2后可实现耦合作用。
互感器末屏也就是中压电容C2的低压板，悬浮电压极易产生于末屏悬空的状态下，进而向接地体等临近导体放电。
图1 CVT 电气原理因载波装置未和CVT 所在C 相连接，没有将二次接线板N 端接地，线板因邻近端子受到放电影响了击穿，造成油的泄露。
如图2。
N 端在图2和1的CVT 末屏，依据相关规定N 端和X 端在不接载波装置的情况下彼此应当可靠连接。
因为N 端悬空的情况下形成末屏电位，会对x 端子、3n 端子、2n 端子、1n 端子接线盒外壳产生放电现象。
因为接线板由均匀介质构成，距离N 段最近的2n 端子和X 端极易受到N 端放电，以上端子结构都是圆台体，也就是接线板中嵌入较大部分的接线端子，只有较小一部分直接裸露在外面，这种情况下嵌在接线板内的端子更容易产生防线，并将接线板击穿，最终造成CVT 油箱出现漏油问题。
可见放电、漏油的直接原因是CVT末屏悬空。
图2 CVT 二次接线板2.2 主要原因分析定期开展设备试验时工作人员需将接线板X 端和N 端连片解开，一旦出现完成实验后连片连接未恢复的情况，就会产生N 端悬空，进而形成高电位。
在完成设备试验工作后，工作人员如果在验收中存在不仔细、不充分的情况，就会造成接线板X 端和N 端连片未恢复项目的遗漏，在悬空末屏长期放电的情况下首尾端子就会受到其放电影响。
2.3 其他原因 在测量电压互感器的二次回路N600接地线的实际电流大小过程中发现存在异常，恰好是接线板2n 和N 端放电，电流I 使N600接地电流增大。
根据图3，全站N600接地电流正常运行时等于：I 1+I 2+……+I n ≤50mA 当末屏2n 受到N 放电影响时，电流I 是N600接地回路电流增加，全站N600接地电流是：（I 1+I 2+……+I n ）+I=508mA。
很多工作人员缺乏运行人员应当具备的经验和技能；通常选用灰白色邮箱作为该类型CVT 油箱，其具有比油更强的反射光，很难观察油位，又因为油位镜较小，不易观察安装高度，难以发觉油位下降的问题。
图3 N600回路图3 末屏放电的风险若果为及时处理和发现电压互感器末屏悬空，长时间存在末屏放电，就会威胁电网、设备、人身等问题：第一，CVT 邮箱会在末屏放电时产生漏油，在右面大幅下降的情况下电流击穿各绕组间绝缘，最终发生火灾。
第二，解列主网和区域电网，对供电造成影响。
大型枢纽站中与500kV 主网连接的双回线路只有一组，而其中一回线路中刚好发生事故。
若回线路跳闸因事故发展引起，则另一回可能突然过负荷，同时主网和地区电网解列和威胁供电安全的风险大幅增加。
第三，因保护误动作造成的停电事故风险。
监控测量中选用绕组2a-2n,,电弧将2n 和N 端导通，1n 端可能会接收到放电，进而造成第一套保护用电压中性点的移动，最终造成因误动作造成了停电。
第四，企业声誉和地区经济会受到事故的影响。
解列主网和区域电网，区域的正常生活、生产受到大面积停电的影响，进而影响本地区经济发展和降低本企业的社会荣誉。
4 防范措施在设备定检后产生了末屏放电，其中未恢复施工是产生末屏悬空放电的主要原因，为了防止放电事故的产生应当采取以下几方面措施。
4.1 强化验收、检修、试验工作管理水平为了保证二次接线、拆线工作的正确有序进行，应当严格避免发生误接、漏接、错接和误拆、漏拆、错拆现象，涉及拆装开关接线盒CT、CVT 内线时应当在二次安全措施单上填写相关内容，进而防止在设备二次接线恢复时修试人员产生遗漏。
完成工作后，责任人员应当根据相关规定、制度对照二次措施单进行检查核对工作，进行设备工作状态的恢复。
（下转第269页）︱269︱1- (b)源信号1-(c)解混信号图1 ICA 应用于雷击识别仿真结果图1中，1-（a）为混合参数信号，对应于不同测量方式的三类平行采样值，1-（b）则为原始电流信号、原始注入雷电流信号及噪音信号，在仅有混合采样值基础上对原始信号进行解混，结果如1-（c）所示，解混后的信号在极性上有所颠倒，但解混信号中的第三个图中若对波形再做出极性颠倒，使之满足负极性特征之后，波形特征明显符合雷电流波形的特点，因此，从波形特征中即可判定为雷击。
4 结论ICA 作为一种盲源信号分离方法，非常适用于信号处理与识别，本文对ICA 理论用于电力系统信号分析的可行性做出了探索。
以雷击识别为例，通过仿真，得到了比较好的鉴别效果。
但在实际电力系统当中，如何将实际问题与鸡尾酒模型相匹配，且获得类似于鸡尾酒问题的多点差异化采样序列，是将ICA 理论运用于实际分析中的关键与难点。
此外，由于得出的结论存在幅模含混特征，因此建议从解混波形特征的识别入手对结论加以判断，而不易对解混数据本身加以研究。
考虑到ICA 求解独立成分的算法特点，其不失为今后简化电力系统信号研究方式的思路之一。
参考文献：[1]Aapo Hycarinen, Juha Karhunen, Erkki Oja. Independent Component Analysis[M] . JOHN WILEY & SONS, INC, 2001.[2]Gaeta, M. and Lacoume, J.-L. 1990. Source separation without prior knowledge:the maximum likelihood solution. Proceedings of the European Signal Processing Conference [J]. EUSIPCO,1990.[3]Francis R. Bach , Michael I. Jordan Journal of Machine Learning Research [J].3(2002) 1-48Alireza Masnadi-Shirazi and Bhaskar Rao, “Independent Vector Analysis Incorporating Active and Inactive States,”. IEEE ICASSP 2009.[4]王巨峰,齐冲等. 雷电流的最大陡度及幅值的频率分布[J].中国电机工程学报,2007(3).（上接第235页）4.2 强化运行工作管理应当对日常巡视工作和定期工作进行有效组织，找出巡视中的关键和重点，例如有效分析充油设备是否漏油和油位；重点检查电压互感器产生超过1.8K 温差的情况，应当打开检查修试后出现过热的接线盒；应当保留日常电压型设备测温的图像，进而开展电脑分析。
最后还要求准确分析故障、及时发现故障、严格进行巡视，进而保证故障在有效措施的作用下消失在萌芽状态。
4.3 提升一线人员综合素养采取有效措施强化在一线工作的人员的职业精神和责任感，将传统的工作人员被动担责转化为工作人员积极履行责任，高效的实现岗位工作任务。
还应当采取有效措施提升在一线工作人员的专业水准和技能水平，更加准确的判断和分析其中的故障、缺陷，推动工作效率的提升。
4.4 构建可行的激励、考核机制责任单位应当通过科学、高效激励机制和考核机制的制定，激发员工在具体工作中的创造性，更好的开展各项具体工作。
应当通过相应奖惩和绩效制度的建立改变当前官人工作不主动、责任心不强的工作局面。
4.5 严格控制设备质量应当采用具有蓝灰色油漆颜色的充油设备，进而有效观察出现渗油问题。
应当根据运行实际运用更大的观察窗和油位镜，确保在各项指标合格的情况下出场，进而有效降低限产维护工作量和难度。
5 结语本文分析了造成电容式互感器末屏放电的原因，并在此基础上提出了相应的解决手段，进而实现杜绝和防范该类事故的目的。
电容式电压互感器通常在新设备投产时出现不接地问题，所以应当将新设备投产验收作为把关的重点环节。
但是造成电容式电压互感器末屏在实际运行中产生放电的因素仍需进一步研究，进而使得预防措施得到有效完善。
