RT809F编程器安装与使用说明一、RT809F编程器的安装1.首先,在操作系统中找到RT809F编程器的驱动程序,一般是一个压缩文件。
双击解压缩后,会得到一个文件夹。
2.连接RT809F编程器与电脑,使用USB线连接编程器与电脑的USB接口。
3.打开设备管理器,找到“其他设备”下的“未知设备”,右键点击,选择“更新驱动程序软件”。
4.在弹出的对话框中选择“浏览计算机以查找驱动程序软件”,然后选择“从计算机的设备驱动程序列表中选取”选项。
5.点击“浏览”按钮,找到之前解压缩得到的文件夹,选择该文件夹下的驱动程序文件。
6.点击“下一步”按钮进行驱动程序的安装,稍等片刻,直至安装完成。
二、RT809F编程器的使用2.将需要烧录或读取的芯片放入编程器的座椅中,确保芯片的引脚与座椅的接口正确对应。
3.连接编程器与电脑,可以使用USB线连接编程器与电脑的USB接口,也可以使用串口线连接编程器与电脑的串口接口。
4.打开软件工具后,在软件界面上选择芯片的型号和制造商,并点击“打开文件”按钮选择要烧录或读取的文件。
5.在软件界面上,点击“烧录”或“读取”按钮开始相应的操作。
如果是烧录操作,需要等待烧录完成的提示。
6.在烧录或读取完成后,可以通过软件界面上的“校验”按钮进行芯片内容的校验,以确保操作的准确性。
7.烧录或读取完成后,将编程器与电脑的连接断开,取出芯片即可使用。
三、RT809F编程器的功能1.烧录功能:可以将所需的文件烧录到芯片中,实现对电子产品的固件升级和修复。
2.读取功能:可以将芯片中的内容读取出来保存为文件,以备后续分析和复制使用。
3.校验功能:可以对烧录完毕的芯片内容进行校验,确保烧录的准确性和完整性。
5.驱动器功能:可以选择不同的芯片型号和制造商,以适应不同的烧录需求。
6.数据库功能:可以存储和管理不同型号和制造商的芯片信息,方便用户查询和选择。
四、RT809F编程器的操作注意事项1.在烧录或读取过程中,务必确保编程器与电脑的连接稳定,避免数据传输中断导致操作失败。
RTD2120在线读取和写入教程
爱修网,助力你的事业
编程器:RT809F,软件版本:RT809F安装软件-130303版,加130307补丁。
板号:乐华B.RTMC1B-1,MCU为RTD2120
A、烧录方法概要:“ISP自动识别”——>"打开"待烧录程序文件——>"写入"
第一步:编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,提示检测到主芯片型号:
第二步:选择待烧录的程序文件:
第三步:点击“写入”,809F会自动擦除、写入、校验,您只需等待烧录完成即可:
B、备份方法概要:“ISP自动识别”——>"读取" ——>"保存"文档顶端
第一步:编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,提示检测到主芯片型号:
图片同A、第一步
第二步:点击“读取”,809F软件会读取并自动校验一次:
第三步:保存读取的文件,文件名尽可能详细,包含厂商、板号、屏型号、主芯片型号、存储器型号:。
RT809F简易教程新购买的RT809F用户可以先到:注册成为论坛的用户,然后,再到下面的连接下载最新版本的软件:/thread-325-1-1.html正式版安装软件:RT809F安装软件-20130303版.part1.rar(55 MB, 下载次数: 1006)RT809F安装软件-20130303版.part2.rar(54.87 MB, 下载次数: 1382)以上两个压缩包都要下载,保存在同一个目录才能解压成功,然后安装。
20130315测试版升级包:RT809F测试版130315.rar(9.59 MB, 下载次数: 304)(或者其它的原因,你暂时不想或者不会注册,就想下载也行,请用鼠标左键分别点击上面3个压缩包后面的文字,出现的画面,选“是”等一会儿就会弹出一下窗口,按提示选择保存就可以下载文件了)2013年3月15日新特性:自主软件解决液晶电视MBOOT程序、笔记本BIOS内部保存有MAC地址或HDCP KEY 的特殊区域数据的重组、合并问题:1、增加25系列离线写入前,根据用户设置的十进制起始地址和结束地址,智能重组数据的功能;2、增加MST系列在线写入前,根据用户设置的十进制起始地址和结束地址,智能重组数据的功能;2013年3月7日新特性:自主软件增加液晶电视VGA串口信息打印功能,线序可以灵活设定,比使用SecureCRT软件更方便、操作更简单,MST、MTK等方案均可支持;24系列存储器离线写入算法修正,速度更快,稳定性更高。
把3个压缩包都下载了,先解压出20130303版,然后双击它,运行20130303版的程序的安装,先点击“接受”出现下面的画面,再点击“安装”,默认安装路径就可以了。
安装完成后,再解压把解压出来的包里面的复制或者剪切到 C:\RT809F,直接覆盖旧文件,这样就完成了RT809F的软件部分。
购买RT809F成为本论坛的高级会员的操作方法:先安装好上面的软件后,插上你购买的RT809F编程器,系统会自动安装好相关的软件,安装完成后,点击桌面的,就会出现机器的序列号如下图:图中框出来的两个地方就可以看到你购买RT809F的序列号,把这个序列号直接发给群里的“孤狼”验证通过后,一次性发给在论坛注册的帐号500个积分,并成为“高级会员”,就可以去下载数据了。

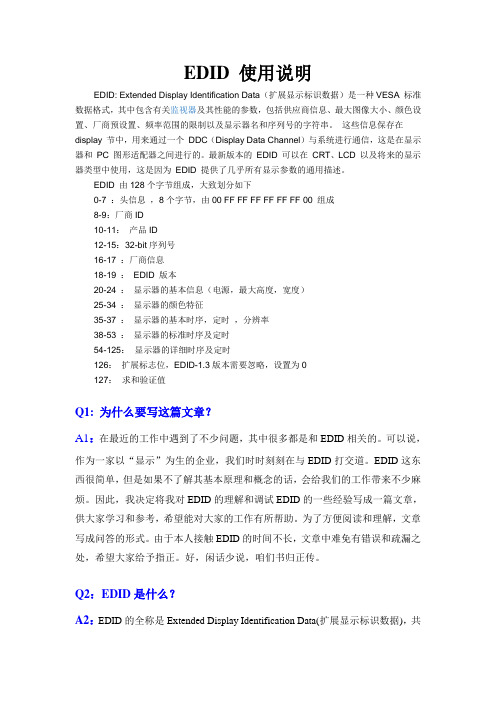

EDID 使用说明EDID: Extended Display Identification Data(扩展显示标识数据)是一种VESA 标准数据格式,其中包含有关监视器及其性能的参数,包括供应商信息、最大图像大小、颜色设置、厂商预设置、频率范围的限制以及显示器名和序列号的字符串。
这些信息保存在display 节中,用来通过一个DDC(Display Data Channel)与系统进行通信,这是在显示器和PC 图形适配器之间进行的。
最新版本的EDID 可以在CRT、LCD 以及将来的显示器类型中使用,这是因为EDID 提供了几乎所有显示参数的通用描述。
EDID 由128个字节组成,大致划分如下0-7 :头信息,8个字节,由00 FF FF FF FF FF FF 00 组成8-9:厂商ID10-11:产品ID12-15:32-bit序列号16-17 :厂商信息18-19 :EDID 版本20-24 :显示器的基本信息(电源,最大高度,宽度)25-34 :显示器的颜色特征35-37 :显示器的基本时序,定时,分辨率38-53 :显示器的标准时序及定时54-125:显示器的详细时序及定时126:扩展标志位,EDID-1.3版本需要忽略,设置为0127:求和验证值Q1: 为什么要写这篇文章?A1:在最近的工作中遇到了不少问题,其中很多都是和EDID相关的。
可以说,作为一家以“显示”为生的企业,我们时时刻刻在与EDID打交道。
EDID这东西很简单,但是如果不了解其基本原理和概念的话,会给我们的工作带来不少麻烦。
因此,我决定将我对EDID的理解和调试EDID的一些经验写成一篇文章,供大家学习和参考,希望能对大家的工作有所帮助。
为了方便阅读和理解,文章写成问答的形式。
由于本人接触EDID的时间不长,文章中难免有错误和疏漏之处,希望大家给予指正。
好,闲话少说,咱们书归正传。
Q2:EDID是什么?A2:EDID的全称是Extended Display Identification Data(扩展显示标识数据),共有128字节。
RT809F使用教程——IBM笔记本解密方法
爱修网,助力你的事业
IBM笔记本超级用户密码遗忘后,无法开机或者进入CMOS设置,常规方法也无法清除密码。
为此特别推出IBM解密软件,配套RT809F使用。
IBM常见的密码芯片有三种:
一、连接方法:只需连接三根线,焊线或者用带弹簧的测试探针,GND、
SCL、SDA对应连接到RT809F编程器简易转接板的2、3、4:
给本本上电开机,选择IBM_PASS #ISP:
二、先备份密码芯片,请点击“读取”:
完成后保存为:IBMxxx有密码.bin
三、接下来清除密码,这一步很简单,直接点击“清除密码”
照着提示操作:断电后取下CMOS电池,给主板电容放电后重新开机,已经不需要输入密码了。
有时间,再读出来保存为:IBMxxx无密码.bin备用。
四、如果清除不了密码或者原机的密码文件有问题,可以找同机型的无密码的文件写入,方法如下:。
iFix爱修⽹RT809F教程与软件会员注册技术求助区专业液晶维修编程器官...编程器:RT809F,软件版本:RT809F-20140206版板号:奔腾 PC21N-8,主板型号YK-BT-M02,MCU型号S3F9454BZZ-DK94。
S3F9498、S3F9488 等其他常⽤型号,读写⽅法⼀样。
***************************************************************************************************************★ S3F系列三星单⽚机,⼴泛应⽤于美的、格兰仕、奔腾等品牌的电磁炉、压⼒锅、电炒锅这类⼩家电。
维修时需要读写数据或者更换芯⽚时,可以使⽤RT809F来完成读写。
★程序数据来源:1、售后提供的原⼚程序、数据;2、⾃⼰读取的MCU程序、数据(前提是MCU没有被加密,读取后809F软件会⾃动提⽰是否加密,如果数据是加密的,就不要写⼊了);3、破解加密的MCU得到程序数据(视其价值和解密费⽤⽽定,看是否值得去做);★使⽤RT809F在线读写S3F系列MCU,需要另⾏购买PIC系列使⽤的ICSP接⼝板或者按附图DIY⼀块接⼝板,配合809F使⽤,需要连接5根线,分别为VPP编程电压(12.5V)、VDD供电5V、GND、SDA数据信号、SCL时钟信号。
★⽤户需要查阅相关型号MCU的引脚定义,并与ICSP接⼝板⼀⼀对应连接。
如果⽬标板上有在线读写接⼝,通常可以直接连接并在线读写。
★以下情况请拆下MCU,飞5根线到ICSP接⼝板读写:1、板卡上并未预留在线读写接⼝,并且VPP/RESET脚当作普通IO⽤,连接到了其他电路;2、通过ICSP在线连接后,VPP电压被拉低,低于12V ;3、通过ICSP在线读写出错时(因为S3F系列编程时序要求VDD和VPP均要受控,⽽部分板卡这两个脚外接电容过⼤,导致时序不符合要求,拆下MCU、⽤转接座或者飞线读写就没有这个问题);注意事项:1、第⼀次使⽤ICSP接⼝板,请先将接⼝板装到809F锁紧座上压紧,测下缩紧座13脚与16脚之间电压,如果低于4V,请将809F拆开,找到R63和R64 这两个302电阻(3K),更换为102的电阻(1K)。
RT809F 串行 ISP 编程器使用说明RT 系列 传承八载 一直被模仿 从未被超越本公司最新推出 RT809F 串行 ISP 编程器,采用 USB1.1/2.0 兼容的高速接口,稳定可靠,彻底摆 脱并口的限制和麻烦,整机耗电量仅 70-90mA,新老主板都能兼容,驱动通过微软 WHQL 数字认证,自 动安装、安全稳定。
编程器自主软件兼容 32 位和 64 位的 WIN7、XP 系统,自主研发的高速串行 ISP 编程引擎,历时 12 个月,8 万行核心代码,精雕细琢,匠心独具。
支持液晶显示器驱动板和液晶电视 主板主流芯片方案的 ISP 在线读写,独家支持 ISP 引脚接触检测和主板供电检测,有效减少联机错误 的发生; 独家支持自动识别板卡芯片方案、 型号并打开相应烧录界面, 也可以使用我们自主开发的 ISP 软件,统一界面下在线读写,甚至包括很多官方软件都不支持的芯片;独家支持 RTD2120 单片机的 双 BANK 在线读取和写入功能!包含固件所在的 BANK0 和品牌机菜单所在的 BANK1 区,读取双 BANK 只需 6 秒。
熟悉液晶维修的朋友,应该知道这意味着什么(AOC、Acer、Great Wall、BENQ、 Hair 等原装板,RTD2120 损坏或丢数据的太多了,能够读取出程序并备份,就意味着这类故障的维修 成本将大幅度下降,每年省下的成本,足够买 N 多个编程器了) ;独家支持 USB 接口下的 NT68F63, NT68F633/NT68F632/NT68F631/NT68625/NT68160/NT68623/ NT68663/NT68665/NT68667/NT68167/ NT68168/NT68650/NT68670 等 NT68 全系列的在线读写功能;支持 WT61P4、MTV512、MTV412、 RTD2122 等型号 MCU 的在线读写,支持串口升级方式的 W78E65、SM5964、P89C51、TP28 系列、 STC 系列等 MCU 的在线烧录功能,新老机型兼顾;支持显示器、电视、笔记本液晶屏的 DDC-EDID 数据在线读写,包括 128 字节模式和 256 字节模式,轻松解决各类 EDID 数据造成的故障。
iFix爱修网RT809F应用交...好多兄弟在刚接触液晶刷机时,对液晶刷机还不是很了解,今天我来乱吹一下,欢迎兄弟拍砖。
液晶刷机硬件上很简单,通常上是两根线来连接MCU或CPU,通过电脑软件控制主板的CPU或MCU来对存储器进行读写操作的。
DVD 、中九、手机在线刷机也是相同道理。
只是各厂家的烧写软件不一样罢了。
(在线连机时,如果电视机本身关掉了在线烧写功能,通常需要在总线里面打开。
大多数机器没有关闭在线烧写功能,康佳有些老机器关掉了在线ISP的功能,需要进总线打开)这两根线呢,有两种模式,一种是IIC(SCL SDA)的一种是TTL的(也就是COM口,RX TX)还有一种方法就是U盘升级,那种需主板本身具有识别和读取U 盘的功能。
我们通过强制手段(各厂家方法各不相同)来让主板的CPU从U盘中读取数据,并烧写到主板的FLASH中去还有一种是拆IC下来放在烧录座上烧写,也叫离线烧写。
这种是最可靠的烧录方法。
工厂在做板卡设计过程中,为了方便在线烧写,便利用了VGA的15针定义中的四根地址线来进行硬件上的连接。
下图为VGA的15针定义图看图知道,是利用了VGA的4和11 12和15这四根针来进行通讯,至于是4 11还是12 15看厂家工程师高不高兴了(国产通用万能板大部分是利用的12和15脚为通迅接口,只有MTK一种机型用的411。
品牌机中,分机型不同,也设计各不尽相同),所以我们在刷机的时候,就要量一下电压,以便进行确认。
还有些厂家没有利用VGA 的引脚来通迅,那么我们就要直接接线到主板的座子上进行烧写了(以海信MTK机型和海尔部分机型为代表)目前常用的机子VGA接口烧录脚定义(部分):长虹MSTAR的机心在12 15 MTK在4 11海信的MSTAR的在4 11 MTK多接板上的RX TX GND接口创维的 MSTAR接12 15 MTK接在4 11康佳的 MSTAR接12 15 MTK接在4 11TCL的各种都有,用万用表来量。
iFix爱修网RT809F教程与软件会员注册技术求助区专业液晶维修编程器官...在这个SPI存储器称霸的时代,厂商越来越多,型号越来越杂,有时遇到了新的型号,编程器却不能自动识别,如何快速有效的解决呢,请看本教程——添加更多SPI存储器型号,适用于离线读写和MST/RTD/HTV系列,截图的软件版本为:RT809F软件130428测试版。
用户成功案例:一、拆下需要添加的新型号的SPI存储器,放到锁紧座上面夹好,然后照图片所示操作:二、如下图所示,4个地方需要您手动输入或者选择:1、红色框内的是上一步操作识别后,软件自动填好的,不需要动;2、型号和厂商需要您看下芯片印字,必要时使用百度,根据芯片印字,搜索芯片的真实型号和厂家名称;3、添加者填上您的名字或者绰号之类,这个不影响读写,只是给您一份惊喜和扬名的机会;4、关键的是右上角的“算法等于”,到底如何选择?大多数的SPI存储器可以直接选择W25Xxx这类算法,比如此处添加的N25S40是标准的SPI存储器,40表示4Mbit,算法、容量都和W25X40的一样,所以选择W25X40。
如果是SST、PCT、ESMT等厂家的芯片,是SST标准的SPI存储器,擦除、写入、解保护算法完全不同,而且要分后缀A和B,所以需要选择SST25xxxA或者SST25xxxB。
实际上,25芯片的算法种类远远不止这几种,还有更多的细节差别,如果遇到添加后读写不成功的,请告知相关信息,我们会及时买芯片调试并添加的。
三、填写完成以后,点击“添加”按钮:三、关闭编程器软件并重新打开,自动识别、读写测试:四、分享809F安装目录下的“DEVICE.INI”文件,即可将自定义添加的型号,共享给更多用户,如果您已经自定义添加过芯片,又下载了别的朋友分享的“DEVICE.INI”文件,可以在以下界面,拖这个文件过来直接合并,支持更多的型号:。
