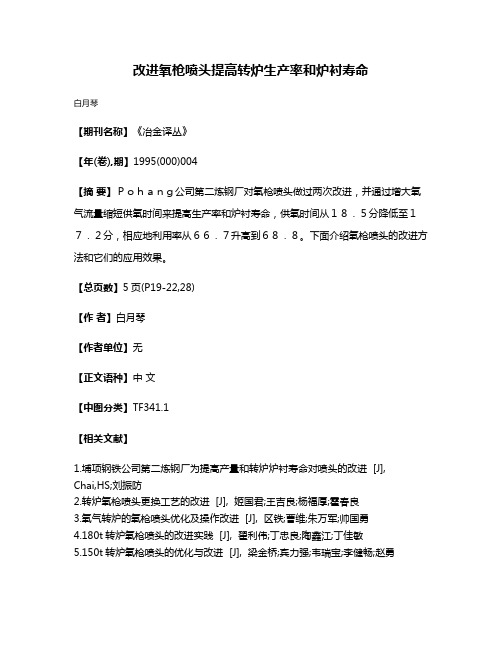

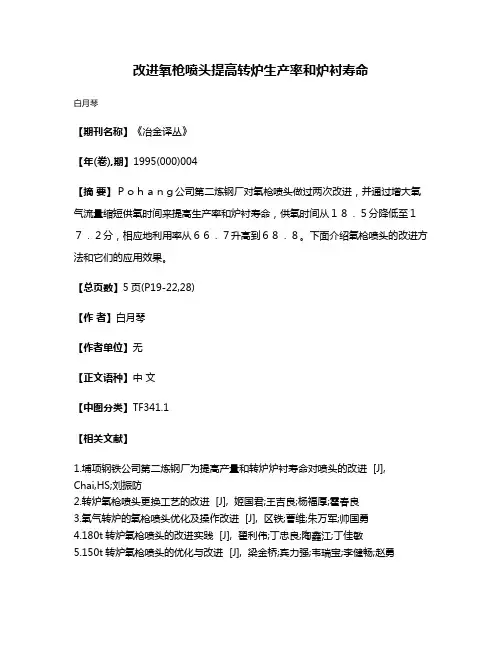

改进氧枪喷头提高转炉生产率和炉衬寿命
白月琴
【期刊名称】《冶金译丛》
【年(卷),期】1995(000)004
【摘要】Ｐｏｈａｎｇ公司第二炼钢厂对氧枪喷头做过两次改进，并通过增大氧气流量缩短供氧时间来提高生产率和炉衬寿命，供氧时间从１８．５分降低至１７．２分，相应地利用率从６６．７升高到６８．８。
下面介绍氧枪喷头的改进方法和它们的应用效果。
【总页数】5页(P19-22,28)
【作者】白月琴
【作者单位】无
【正文语种】中文
【中图分类】TF341.1
【相关文献】
1.埔项钢铁公司第二炼钢厂为提高产量和转炉炉衬寿命对喷头的改进 [J], Chai,HS;刘振防
2.转炉氧枪喷头更换工艺的改进 [J], 姬国君;王吉良;杨福厚;霍春良
3.氧气转炉的氧枪喷头优化及操作改进 [J], 区铁;曹维;朱万军;帅国勇
4.180t转炉氧枪喷头的改进实践 [J], 翟利伟;丁忠良;陶鑫江;丁佳敏
5.150t转炉氧枪喷头的优化与改进 [J], 梁金桥;宾力强;韦瑞宝;李健畅;赵勇
因版权原因，仅展示原文概要，查看原文内容请购买。

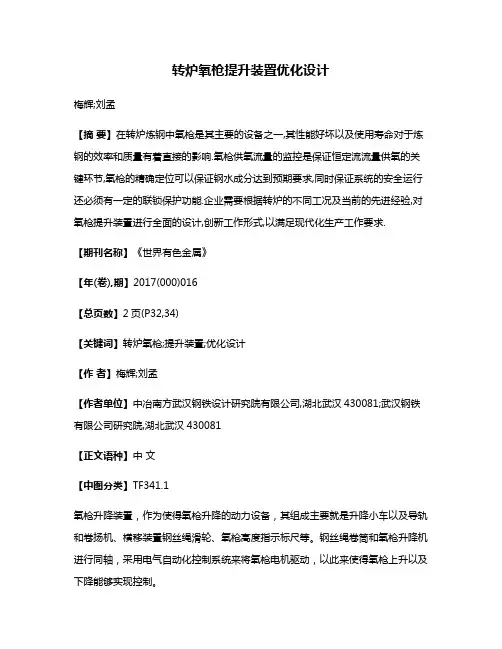

转炉氧枪提升装置优化设计梅辉;刘孟【摘要】在转炉炼钢中氧枪是其主要的设备之一,其性能好坏以及使用寿命对于炼钢的效率和质量有着直接的影响.氧枪供氧流量的监控是保证恒定流流量供氧的关键环节,氧枪的精确定位可以保证钢水成分达到预期要求,同时保证系统的安全运行还必须有一定的联锁保护功能.企业需要根据转炉的不同工况及当前的先进经验,对氧枪提升装置进行全面的设计,创新工作形式,以满足现代化生产工作要求.【期刊名称】《世界有色金属》【年(卷),期】2017(000)016【总页数】2页(P32,34)【关键词】转炉氧枪;提升装置;优化设计【作者】梅辉;刘孟【作者单位】中冶南方武汉钢铁设计研究院有限公司,湖北武汉430081;武汉钢铁有限公司研究院,湖北武汉430081【正文语种】中文【中图分类】TF341.1氧枪升降装置，作为使得氧枪升降的动力设备，其组成主要就是升降小车以及导轨和卷扬机、横移装置钢丝绳滑轮、氧枪高度指示标尺等。
钢丝绳卷筒和氧枪升降机进行同轴，采用电气自动化控制系统来将氧枪电机驱动，以此来使得氧枪上升以及下降能够实现控制。
氧枪提升装置优化设计，需要科学选择传动系统，还要可靠的联锁保护设计，以保证安全运行，防止事故发生。
电机的选择：电机宜选择交流变频调速三向异步电动机，该电机有较高的机械强度和过载能力，转动惯量小，特别适合氧枪提升装置这种频繁快速启动机反转频繁的制动场合。
减速器的选择：减速机在实际的选择当中一定要采用两个功率表，同时对输出以及输入轴伸径向荷载实施校核。
（1）减速器的额定功率应满足PC=P2KAKSKR≤PN式中PC——计算功率（KW）PN——减速器的额定功率（KW）P2——工作机功率（KW）KA——使用系数，考虑使用工况的影响KS——启动系数，考虑启动次数的影响KR——可靠度系数，考虑不同可靠度要求（2）热平衡需用功率的校核：根据润滑油所允许的最大平衡温度来对其确定。
在其条件不相同时需要按照相对应的系数对其实施修正。
氧枪系统的改造与优化
李文涛
【期刊名称】《天津冶金》
【年(卷),期】2008(000)002
【摘要】天铁集团炼钢厂30 t转炉随着生产节奏的加快和产量的逐年增加,氧枪系统的设备能力和安全,不能满足生产要求.详细地分析了存在的问题,对氧枪系统进行了一系列的改造与优化解决了氧枪系统存在的问题.
【总页数】4页(P28-31)
【作者】李文涛
【作者单位】天津天铁冶金集团热轧板有限公司,056404
【正文语种】中文
【中图分类】TF3
【相关文献】
1.电炉侧壁氧枪系统的优化改造 [J], 张新科;陈在英
2.炼钢氧枪冷却水模糊控制系统改造 [J], 刘汉林
3.氧气顶吹转炉氧枪系统的优化改造 [J], 郭亮
4.氧气顶吹转炉氧枪系统的优化改造 [J], 郭亮;
5.高效氧枪喷头优化设计改造与应用 [J], 毕永杰;俎勇;李全君;杜金科;武光君
因版权原因，仅展示原文概要，查看原文内容请购买。
提高转炉吹炼工艺效果优化氧枪参数设计，论专用炼钢氧枪与专用溅渣枪2009-11-26王金辉赵雷李伟刘志昌（鞍钢第二炼钢厂）（中钢集团鞍山热能研究院）摘要：本文介绍了目前我国转炉炼钢厂氧枪使用现状，对目前存在的问题进行了阐述，提出分离现有氧枪功能，设计专用冶炼氧枪和溅渣氧枪，并介绍了专用冶炼氧枪和溅渣氧枪在鞍钢第二炼钢厂使用的实例，对使用效果进行了对比。
关键词：氧枪分离冶炼溅渣Improved Converter Steelmaking Effect, the Parametersof Oxygen Lance are Optimized to Design――Special Steel Lance and Special Splashing LanceWang Jinhui Zhao Lei LiWei Liu ZhichangAnshan Iron And Steel Group SINOSTEEL ANSHAN OF RESEARCHNumber Two Steel-Making Plant INSITUTE THERMO-ENERGYAbstract：this paper summarizes the situation of converter oxygen lance in our country, andpresents the being problem of oxygen lance these day. We put forword to separate the function ofoxygen lance, and design the special oxygen lance and the splanshing lance. The paperintroduces the effect on both of the lance used in No.2 steelmaking plant and draws a parallelbetween the original lance and both of the new designing lance.Key words：oxygen lance separation steelmakingt splashing slag2005年，我国钢产量3.49亿吨，是世界上最大的钢铁生产国。
氧气转炉的氧枪喷头优化及操作改进区铁;曹维;朱万军;帅国勇【摘要】In order to make converter steelmaking match well with continuous casting production,oxygen supply time of the 80 t converter was shortened by an average of 1.5 min through structure optimization of oxygen lance nozzle and operation improvement of top and bottom blowing,and meanwhile the dissolved oxygen content in molten steel and iron loss in slag were reduced at the smelting end.The oxygen jet impinging depth of molten bath,the change of slag composition and the oxidizability of molten steel were evaluated.The relationship among the final dissolved oxygen content of molten steel,the index Vo2/w[C] and the service life of converter was analysed.%为使转炉冶炼与连铸生产更好地匹配,通过对80t转炉氧枪喷头和顶底吹的操作改进,使供氧时间平均缩短了1.5 min,并减少了冶炼终点钢水溶解氧和渣中铁损.同时评估氧气射流冲击熔池的深度、吹炼过程渣成分的演变以及钢水的氧化性,提出了终点钢水溶解氧含量与指数Vo2/w[C]以及转炉炉龄之间的关系.【期刊名称】《武汉科技大学学报（自然科学版）》【年(卷),期】2013(036)004【总页数】5页(P250-253,281)【关键词】氧气转炉;氧枪喷头;顶吹氧;底吹搅拌【作者】区铁;曹维;朱万军;帅国勇【作者单位】武汉钢铁(集团)公司研究院,湖北武汉,430080;武汉科技大学材料与冶金学院,湖北武汉,430081;武汉钢铁(集团)公司炼钢总厂,湖北武汉,430083;武汉钢铁(集团)公司研究院,湖北武汉,430080;武汉科技大学材料与冶金学院,湖北武汉,430081;武汉钢铁(集团)公司炼钢总厂,湖北武汉,430083【正文语种】中文【中图分类】TF748.21随着市场对高附加值钢以及优质冷轧薄板需求的不断增长，国内钢铁企业冶炼的低碳低锰钢、超低碳钢产量呈增长趋势。

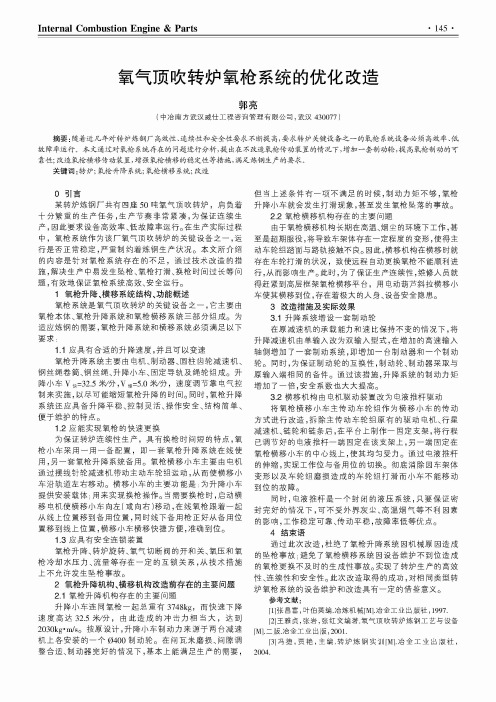

Internal Combustion Engine & Parts• 145•氧气顶吹转炉氧枪系统的优化改造郭亮(中冶南方武汉威仕工程咨询管理有限公司，武汉430077)摘要：随着近几年对转炉炼钢厂高效性、连续性和安全性要求不断提高，要求转炉关健设备之一的氧枪系统设备必须高效率、低 故障率运行。
本文通过对氧枪系统存在的问题进行分析，提出在不改造氧枪传动装置的情况下，增加一套制动轮，提高氧枪制动的可 靠性;改造氧枪横移传动装置，增强氧枪横移的稳定性等措施，满足炼钢生产的要求。
关键词：转炉；氧枪升降系统；氧枪横移系统；改造0引言某转炉炼钢厂共有四座50吨氧气顶吹转炉，肩负着十分繁重的生产任务，生产节奏非常紧凑，为保证连续生产，因此要求设备高效率、低故障率运行。
在生产实际过程中，氧枪系统作为该厂氧气顶吹转炉的关键设备之一，运行是否正常稳定，严重制约着炼钢生产状况。
本文所介绍的内容是针对氧枪系统存在的不足，通过技术改造的措施，解决生产中易发生坠枪、氧枪打滑、换枪时间过长等问题，有效地保证氧枪系统高效、安全运行。
1氧枪升降、横移系统结构、功能概述氧枪系统是氧气顶吹转炉的关键设备之一，它主要由氧枪本体、氧枪升降系统和氧枪横移系统三部分组成。
为适应炼钢的需要，氧枪升降系统和横移系统必须满足以下要求：1.1应具有合适的升降速度，并且可以变速氧枪升降系统主要由电机、制动器、圆柱齿轮减速机、钢丝绳卷筒、钢丝绳、升降小车、固定导轨及绳轮组成。
升降小车V快=32.5米分，V慢越5.0米分，速度调节靠电气控制来实施，以尽可能缩短氧枪升降的时间。
同时，氧枪升降系统还应具备升降平稳、控制灵活、操作安全、结构简单、便于维护的特点。
1.2应能实现氧枪的快速更换为保证转炉连续性生产，具有换枪时间短的特点，氧枪小车采用一用一备配置，即一套氧枪升降系统在线使用，另一套氧枪升降系统备用。
氧枪横移小车主要由电机通过摆线针轮减速机带动主动车轮组运动，从而使横移小车沿轨道左右移动。

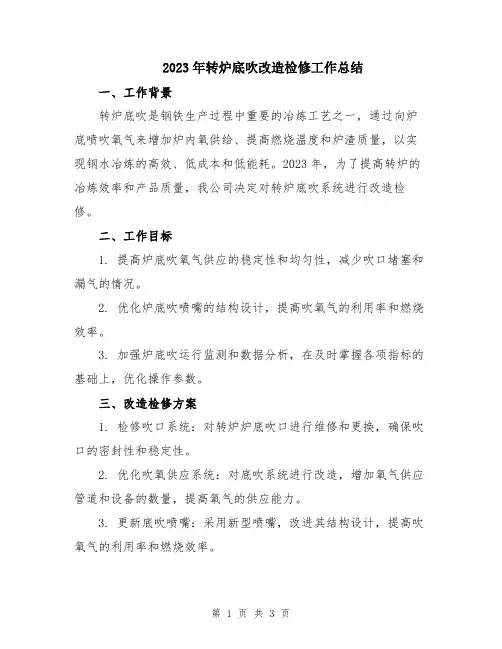

2023年转炉底吹改造检修工作总结一、工作背景转炉底吹是钢铁生产过程中重要的冶炼工艺之一，通过向炉底喷吹氧气来增加炉内氧供给、提高燃烧温度和炉渣质量，以实现钢水冶炼的高效、低成本和低能耗。
2023年，为了提高转炉的冶炼效率和产品质量，我公司决定对转炉底吹系统进行改造检修。
二、工作目标1. 提高炉底吹氧气供应的稳定性和均匀性，减少吹口堵塞和漏气的情况。
2. 优化炉底吹喷嘴的结构设计，提高吹氧气的利用率和燃烧效率。
3. 加强炉底吹运行监测和数据分析，在及时掌握各项指标的基础上，优化操作参数。
三、改造检修方案1. 检修吹口系统：对转炉炉底吹口进行维修和更换，确保吹口的密封性和稳定性。
2. 优化吹氧供应系统：对底吹系统进行改造，增加氧气供应管道和设备的数量，提高氧气的供应能力。
3. 更新底吹喷嘴：采用新型喷嘴，改进其结构设计，提高吹氧气的利用率和燃烧效率。
4. 安装智能监测系统：通过安装炉底吹智能监测设备，实现对吹氧口温度、氧气流量等参数实时监测，为操作提供依据。
四、工作实施1. 制定详细的工作计划和时间表，确保各项工作按照计划有序进行。
2. 针对各项工作内容，组织专业技术人员进行培训，提高操作工人的技能水平。
3. 严格按照相关安全操作规程进行施工，确保施工过程安全可控。
4. 做好转炉的保温、维护和清洁工作，提高设备的使用寿命和工作效率。
五、工作成效1. 炉底吹氧气供应的稳定性和均匀性得到显著提升，吹口堵塞和漏气现象减少。
2. 炉底吹喷嘴的结构改造使吹氧气的利用率和燃烧效率得到提高，节约了氧气资源。
3. 智能监测系统的运行，实现对吹氧口温度、氧气流量等重要参数的实时监测，为操作提供了准确的参考和调整依据。
4. 经过改造检修，转炉冶炼效率得到提高，产品质量得到保证，为我公司的生产发展提供了有力支持。
六、存在问题与改进措施在改造检修工作中，我们也存在一些问题：1. 工期较长：由于改造检修工作的复杂性和繁琐性，导致工期较长。

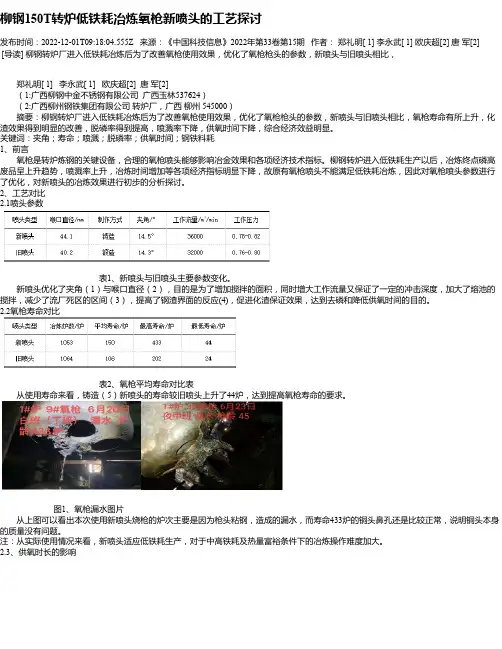

柳钢150T转炉低铁耗冶炼氧枪新喷头的工艺探讨发布时间：2022-12-01T09:18:04.555Z 来源：《中国科技信息》2022年第33卷第15期作者：郑礼明[ 1] 李永武[ 1] 欧庆超[2] 唐军[2] [导读] 柳钢转炉厂进入低铁耗冶炼后为了改善氧枪使用效果，优化了氧枪枪头的参数，新喷头与旧喷头相比，郑礼明[ 1] 李永武[ 1] 欧庆超[2] 唐军[2] （1:广西柳钢中金不锈钢有限公司广西玉林537624）（2:广西柳州钢铁集团有限公司转炉厂，广西柳州 545000）摘要：柳钢转炉厂进入低铁耗冶炼后为了改善氧枪使用效果，优化了氧枪枪头的参数，新喷头与旧喷头相比，氧枪寿命有所上升，化渣效果得到明显的改善，脱磷率得到提高，喷溅率下降，供氧时间下降，综合经济效益明显。
关键词：夹角；寿命；喷溅；脱磷率；供氧时间；钢铁料耗1、前言氧枪是转炉炼钢的关键设备，合理的氧枪喷头能够影响冶金效果和各项经济技术指标。
柳钢转炉进入低铁耗生产以后，冶炼终点磷高废品呈上升趋势，喷溅率上升，冶炼时间增加等各项经济指标明显下降，故原有氧枪喷头不能满足低铁耗冶炼，因此对氧枪喷头参数进行了优化，对新喷头的冶炼效果进行初步的分析探讨。
2、工艺对比2.1喷头参数表1、新喷头与旧喷头主要参数变化。
新喷头优化了夹角（1）与喉口直径（2），目的是为了增加搅拌的面积，同时增大工作流量又保证了一定的冲击深度，加大了熔池的搅拌，减少了流厂死区的区间（3），提高了钢渣界面的反应(4)，促进化渣保证效果，达到去磷和降低供氧时间的目的。
2.2氧枪寿命对比表2、氧枪平均寿命对比表从使用寿命来看，铸造（5）新喷头的寿命较旧喷头上升了44炉，达到提高氧枪寿命的要求。
图1、氧枪漏水图片从上图可以看出本次使用新喷头烧枪的炉次主要是因为枪头粘钢，造成的漏水，而寿命433炉的铜头鼻孔还是比较正常，说明铜头本身的质量没有问题。
注：从实际使用情况来看，新喷头适应低铁耗生产，对于中高铁耗及热量富裕条件下的冶炼操作难度加大。
