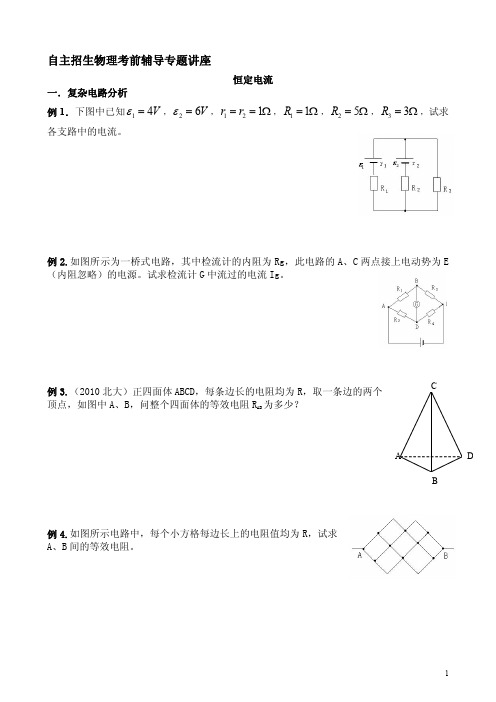

自主招生物理考前辅导专题讲座恒定电流一．复杂电路分析例1．下图中已知14V ε=，26V ε=，121r r ==Ω，11R =Ω，25R =Ω，33R =Ω，试求各支路中的电流。

例2.如图所示为一桥式电路，其中检流计的内阻为Rg，此电路的A、C 两点接上电动势为E （内阻忽略）的电源。

试求检流计G 中流过的电流Ig。

例3.（2010北大）正四面体ABCD，每条边长的电阻均为R，取一条边的两个顶点，如图中A、B，问整个四面体的等效电阻R AB 为多少？例4.如图所示电路中，每个小方格每边长上的电阻值均为R，试求A、B 间的等效电阻。

ABCD例5．类比法是学习和研究物理常用的重要思想方法，是根据两个研究对象或两个系统在某些属性上的类似，而推出其他属性也类似的思维方法。

某同学在学习和研究电阻与电容时有如下两个猜想与假设：第一，电阻的定义式为U R I =，电容器电容的定义式为Q C U =，显然两式中U 相同，Q 与I 可以类比。

可否为电容器引入一个新的物理量，定义为1U C C Q '==，这样C’就可以与R 类比？第二，下图中图a 是一无限多电阻连成的网络，每个电阻的阻值均为R，通过分析和计算该同学得到A、B 两点间的总电阻为R R AB )13(+=。

下图中图b 为一无限多电容器连成的网络，若其中每个电容器的电容均为C，则此网络A、B 间的等效电容C AB 的表达式是怎样的呢？下面是该同学给出的四个可能的表达式，也许计算过程你不会，但按照该同学的思路进行类比分析，你应该能对下面的四个表达式做出正确的判断。

.(31)AB A C C =+31.2AB B C C -=.(31)AB C C C =-.AB D C C=例6.有无限多根水平和竖直放置的电阻丝，交叉处都相连，构成无限多个小正方形，如图所示。

已知每个小正方形边长的电阻值均为R。

试求：（1）图中A、B 两点的等效电阻；（2）若A、B 间电阻丝的电阻为r(r 不等于R)，其余各段仍为R，再求A、B 两点间的等效电阻。

恒定电流1．利用内阻为1Ω的电流表，内阻为5kΩ的电压表等如图所示的器材，测量一根粗细均匀的阻值约为5Ω的合金丝的电阻率．(1) 已知电源的电动势为6V, 滑动变阻器的阻值为0～20Ω.用实线代替导线，将图中的器材连接成实物电路图，要求尽量避免交叉，电流表、电压表应该选择合适的量程．(2) 实验时螺旋测微器测量该合金丝的直径、米尺测量合金丝的长度，电流表、电压表的读数如图所示，由图可以读出合金丝的直径d＝________mm，合金丝的长度l＝________cm，流过合金丝的电流强度I＝________A，合金丝两端的电压U＝________V.2．(1)用多用表的欧姆挡测量阻值约为几十千欧的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮。

把你认为正确的步骤前的字母按合理的顺序填写在横线上_____ ___。

a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔根据右图所示指针位置，此被测电阻的阻值约为 ________Ω。

(2)(多选题)下述关于用多用表欧姆挡测电阻的说法中正确的是A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时都必须重新调零3.某同学用量程为1mA、内阻为120Ω的表头按图甲所示电路改装成量程分别为1V和1A的多用电表。

图中R1和R2为定值电阻,S为开关。

回答下列问题：(1)根据图甲所示的电路,在图乙所示的实物图上连线。

(2)开关S闭合时,多用电表用于测量(选填“电流”“电压”或“电阻”);开关S断开时,多用电表用于测量(选填“电流”“电压”或“电阻”)。

2024年高考真题和模拟题物理分类汇编专题09恒定电流1.（2024年江西卷考题）7.石墨烯是一种由碳原子组成的单层二维蜂窝状晶格结构新材料，具有丰富的电学性能．现设计一电路测量某二维石墨烯样品的载流子（电子）浓度。

如图（a）所示，在长为a ，宽为b 的石墨烯表面加一垂直向里的匀强磁场，磁感应强度为B ，电极1、3间通以恒定电流I ，电极2、4间将产生电压U 。

当31.0010A I -=⨯时，测得U B -关系图线如图（b）所示，元电荷191.6010C e -=⨯，则此样品每平方米载流子数最接近（）A.191.710⨯B.151.710⨯C.202.310⨯D.162.310⨯2.（2024全国甲卷考题）12.如图，金属导轨平行且水平放置，导轨间距为L ，导轨光滑无摩擦。

定值电阻大小为R ，其余电阻忽略不计，电容大小为C 。

在运动过程中，金属棒始终与导轨保持垂直。

整个装置处于竖直方向且磁感应强度为B 的匀强磁场中。

(1)开关S 闭合时，对金属棒施加以水平向右的恒力，金属棒能达到的最大速度为v 0。

当外力功率为定值电阻功率的两倍时，求金属棒速度v 的大小。

(2)当金属棒速度为v 时，断开开关S，改变水平外力并使金属棒匀速运动。

当外力功率为定值电阻功率的两倍时，求电容器两端的电压以及从开关断开到此刻外力所做的功。

一、单选题1．（2024·广西·高考真题）将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体，总长度为1.00m，接入图甲电路。

闭合开关S，滑片P 从M 端滑到N 端，理想电压表读数U 随滑片P 的滑动距离x 的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A．2:3B．2:1C．5:3D．1:32．（2024·江西南昌·三模）在如图所示的电路中，已知A、B 两个电容器的电容之比A B :1:2C C ，每个电阻都相同，则两个电容器带电量之比A B :Q Q 为（）A．1:2B．2:3C．1:1D．2:13．（2024·北京顺义·一模）某同学想通过测绘一只额定电压为2.5V 小灯泡的I -U 图像来研究小灯泡的电阻随电压变化的规律。

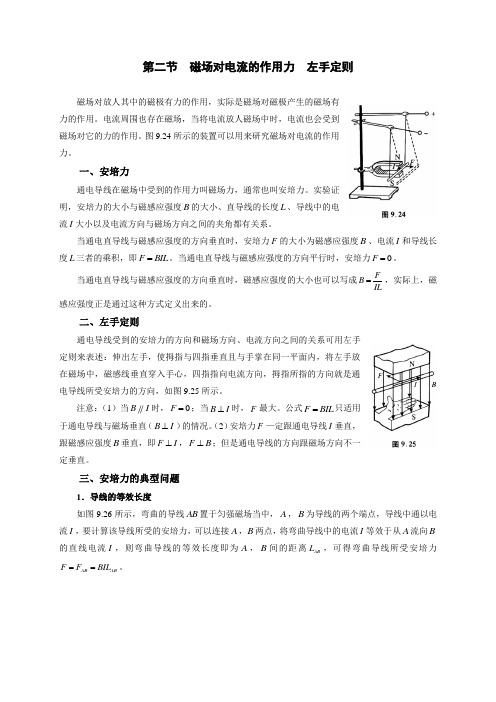

第二节 磁场对电流的作用力 左手定则磁场对放人其中的磁极有力的作用，实际是磁场对磁极产生的磁场有力的作用。

电流周围也存在磁场，当将电流放人磁场中时，电流也会受到磁场对它的力的作用。

图9.24所示的装置可以用来研究磁场对电流的作用力。

一、安培力通电导线在磁场中受到的作用力叫磁场力，通常也叫安培力。

实验证明，安培力的大小与磁感应强度B 的大小、直导线的长度L 、导线中的电流I 大小以及电流方向与磁场方向之间的夹角都有关系。

当通电直导线与磁感应强度的方向垂直时，安培力F 的大小为磁感应强度B 、电流I 和导线长度L 三者的乘积，即F BIL =。

当通电直导线与磁感应强度的方向平行时，安培力0F =。

当通电直导线与磁感应强度的方向垂直时，磁感应强度的大小也可以写成FB IL=，实际上，磁感应强度正是通过这种方式定义出来的。

二、左手定则通电导线受到的安培力的方向和磁场方向、电流方向之间的关系可用左手定则来表述：伸出左手，使拇指与四指垂直且与手掌在同一平面内，将左手放在磁场中，磁感线垂直穿入手心，四指指向电流方向，拇指所指的方向就是通电导线所受安培力的方向，如图9.25所示。

注意：（1）当BI 时，0F =；当B I ⊥时，F 最大。

公式F BIL =只适用于通电导线与磁场垂直（B I ⊥）的情况。

（2）安培力F —定跟通电导线I 垂直，跟磁感应强度B 垂直，即F I ⊥，F B ⊥；但是通电导线的方向跟磁场方向不一定垂直。

三、安培力的典型问题1．导线的等效长度如图9.26所示，弯曲的导线AB 置于匀强磁场当中，A ，B 为导线的两个端点，导线中通以电流I ，要计算该导线所受的安培力，可以连接A ，B 两点，将弯曲导线中的电流I 等效于从A 流向B 的直线电流I ，则弯曲导线的等效长度即为A ，B 间的距离AB L ，可得弯曲导线所受安培力AB AB F F BIL ==。

例1 （上海第30届大同杯初赛）通电导线在磁场中受到的安培力的大小与导线中的电流成正比，与导线的长度成正比。

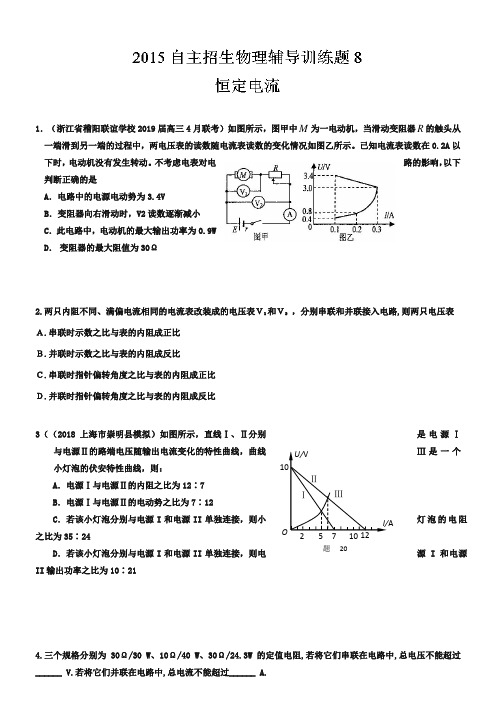

A题201．（浙江省稽阳联谊学校2019届高三4月联考）如图所示，图甲中M 为一电动机，当滑动变阻器R 的触头从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图乙所示。

已知电流表读数在0.2A 以下时，电动机没有发生转动。

不考虑电表对电路的影响，以下判断正确的是A ．电路中的电源电动势为3.4VB ．变阻器向右滑动时，V2读数逐渐减小C ．此电路中，电动机的最大输出功率为0.9WD ． 变阻器的最大阻值为30Ω2.两只内阻不同、满偏电流相同的电流表改装成的电压表Ｖ1和Ｖ2 ，分别串联和并联接入电路,则两只电压表 Ａ.串联时示数之比与表的内阻成正比 Ｂ.并联时示数之比与表的内阻成反比Ｃ.串联时指针偏转角度之比与表的内阻成正比 Ｄ.并联时指针偏转角度之比与表的内阻成反比3（（2018上海市崇明县模拟）如图所示，直线Ⅰ、Ⅱ分别是电源Ⅰ与电源Ⅱ的路端电压随输出电流变化的特性曲线，曲线Ⅲ是一个小灯泡的伏安特性曲线，则： A ．电源Ⅰ与电源Ⅱ的内阻之比为12∶7 B ．电源Ⅰ与电源Ⅱ的电动势之比为7∶12C ．若该小灯泡分别与电源I 和电源II 单独连接，则小灯泡的电阻之比为35∶24D ．若该小灯泡分别与电源I 和电源II 单独连接，则电源I 和电源II 输出功率之比为10∶21A4.三个规格分别为30Ω/30 W 、10Ω/40 W 、30Ω/24.3W 的定值电阻,若将它们串联在电路中,总电压不能超过______ V.若将它们并联在电路中,总电流不能超过______ A.5.（18分）（2018北京市丰台区一模）如图是磁流体发电工作原理示意图。

发电通道是个长方体，其中空部分的长、高、宽分别为l 、a 、b ，前后两个侧面是绝缘体，上下两个侧面是电阻可略的导体电极，这两个电极与负载电阻R 相连。

发电通道处于匀强磁场里，磁感应强度为B ，方向如图。

发电通道内有电阻率为ρ的高温等离子电离气体沿导管高速向右流动，运动的电离气体受到磁场作用，产生了电动势。

7I/A122 5U/V1010ⅠⅡⅢO题20图1．（浙江省稽阳联谊学校2021届高三4月联考）如图所示，图甲中M为一电动机，当滑动变阻器R的触头从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化状况如图乙所示。

已知电流表读数在0.2A以下时，电动机没有发生转动。

不考虑电表对电路的影响，以下推断正确的是A．电路中的电源电动势为3.4VB．变阻器向右滑动时，V2读数渐渐减小C．此电路中，电动机的最大输出功率为0.9WD．变阻器的最大阻值为30Ω【参照答案】D【名师解析】由图乙可知E＝3.6V，选项A错。

变阻器向右滑动时，R阻值变大，总电流减小，路端电压即为V22.两只内阻不同、满偏电流相同的电流表改装成的电压表Ｖ1和Ｖ2，分别串联和并联接入电路,则两只电压表Ａ.串联时示数之比与表的内阻成正比Ｂ.并联时示数之比与表的内阻成反比Ｃ.串联时指针偏转角度之比与表的内阻成正比Ｄ.并联时指针偏转角度之比与表的内阻成反比3（（2022上海市崇明县模拟）如图所示，直线Ⅰ、Ⅱ分别是电源Ⅰ与电源Ⅱ的路端电压随输出电流变化的特性曲线，曲线Ⅲ是一个小灯泡的伏安特性曲线，则：A．电源Ⅰ与电源Ⅱ的内阻之比为12∶7B．电源Ⅰ与电源Ⅱ的电动势之比为7∶12C．若该小灯泡分别与电源I和电源II单独连接，则小灯泡的电阻之比为35∶24D．若该小灯泡分别与电源I和电源II单独连接，则电源I和电源II输出功率之比为10∶214.三个规格分别为30Ω/30 W、10Ω/40 W、30Ω/24.3W的定值电阻,若将它们串联在电路中,总电压不能超过______ V.若将它们并联在电路中,总电流不能超过______ A.【参照答案】63V 3.33A5.（18分）（2021北京市丰台区一模）如图是磁流体发电工作原理示意图。

发电通道是个长方体，其中空部分的长、高、宽分别为l、a、b，前后两个侧面是绝缘体，上下两个侧面是电阻可略的导体电极，这两个电极与负载电阻R相连。
