恒温恒湿室精密空调

什么叫精密空调？精密空调与舒适性空调（普通空调）的区别？深圳市天安源机房工程公司 精密空调又叫恒温恒湿机，是对环境的温度和湿度进行精确控制的机房专用空调。

它不仅是一种简单的制冷系统，结合精密的微处理控制系统它更可对环境温度、湿度、空气洁净度和空气分布进行综合控制。

拥有高效率的空气过滤装置及电极蒸气加湿器，电加热器。

它们之间区别：1. 传统的舒适性空调主要是针对家庭、办公场所、宾馆、商场等场所设计的，主要对象是人，送风量小，在制冷的同时也在除湿；因此舒适性空调对计算机机房来说将会使机房内湿度过低，从而使计算机设备内部的电子元器件表面累积静电，放电损坏设备，干扰数据的传输和储存，同时由于50%左右的能量用于除湿，大大地增加了能耗；而专用精密空调由于采用了控制蒸发器内的蒸发压力和使蒸发器的表面温度高于露点温度等技术就克服了舒适性空调的上面的一些缺点。

2. 舒适性空调风量小，风速低，只能在送风方向局部气流循环，不能在机房形成整体气流循环，使机房的冷却不均匀，存在区域温差；而计算机机房专用精密空调风速高，风量大使机房内能够形成整体的气流循环，使所有设备能够得到较好的冷却。

3. 由于计算机机房内的设备大都是长年运行，工作时间长，要求空调设备具有及高的可靠性，舒适性空调较难满足要求，尤其是在冬天，在北方寒冷地区，由于室外温度太低，舒适性空调不能够正常运行，而机房专用精密空调通过可以控制的室外机冷凝器能够保证正常工作。

4. 舒适性空调不能准确地控制机房内的温度，湿度也较难控制，因此不能满足计算机机房的需要，而计算机机房专用精密空调由于有专门的加湿系统、高效的除湿系统及电加热补偿系统，能够精确地控制机房内的温度、湿度。

5. 使用寿命长短是计算机机房精密空调与舒适空调的另一个重要区别，精密空调的设计寿命一般在10-15年，平均无故障时间在10万小时以上，而舒适性空调的设计寿命为5-8年，全年无间断运行的使用寿命为3-5年。

■涡旋式压缩机
深圳雷诺威公司采用先进的高效压缩机系统，使用日立或谷轮等世界知名的压缩机；噪音低，高效节能，可靠性高，使用寿命长；全系列采用先进的压缩机效能高，运动部件少，延长机组寿命，无液击现象。

压缩机内装有缺相保护装置，在电源缺相或压缩机过载的情况下，能自动停止压缩机工作，保护压缩机电机。

■节能化设计
1.高净压高效率风机直接驱动，高效节能，全铝制风机，重量轻，运转平稳，高效节能，可以选择前向或后向叶轮。

2.使用电子膨胀阀，与传统热力膨胀阀相比节能8-12%。

控制系统通过电子膨胀阀对制冷循环的温度、压力进行精确控制，大大提高控制精度。

在室外环境温度较低的时候，电子膨胀阀精确控制过热度，使系统能够稳定运行。

摆脱了传统除湿方式，无需降低循环风量或者关。

Hiref海瑞弗机房专用恒温恒湿精密空调冻水冷却系统故障维修故障一. Hiref海瑞弗机房恒温恒湿精密空调冻水、热水、蒸汽阀不打开。

可能的原因及需检查项目或维修方法：是电机工作但阀门不打开：检查调节器联结，必须使之密封地连接在阀门上。

故障二.Hiref海瑞弗机房专用恒温恒湿精密空调调节电机故障。

可能的原因及需检查项目或维修方法：
1.电机未接通24伏交流电源：检查调节器联结，必须使之密封地连接在阀门上。

2.无来自控制系统的信号：检查电机内印刷电路板上有无直流电压，1号端子是否接地，3号端子是否是正极。

直流电压应在0.8 到无来自控制系统的信号
2.0Vdc 之间或以上变化，因为冷却阀的控制温度变化低于室温而加热阀的控制温度变化高于室温。

3.Hiref海瑞弗机房专用恒温恒湿精密空调电机不工作：撤除1号合好端子上来自电机的导线（注意不要短路）。

在提供有从TR到TR的24 Vac电源的情况下，电机不工作：用跳线把电机上的1号和2号端子连接到驱动器断开。

撤除跳线让驱动器闭合。

如果电机还不能工作，则更换新电机。

故障三.Hiref海瑞弗机房专用恒温恒湿精密空调执行器（机构）电机故障。

可能的原因及需检查项目或维修方法：
Hiref海瑞弗机房专用恒温恒湿精密空调电机未接通24伏交流电源检查P22-3与P22-5（断开）之间或P22-1与P22-5电机未接通24 伏交流电源（闭合）之间有无24Vac电压。

HIROSS（一）恒温恒湿机房精密空调操作手册HIMOD系列北京****科技有限公司技术部01月01日目录第一章 HIMOD系列海洛斯空调概述1.1型号多1.2控制技术先进1.3制冷系统1.4送风系统1.5加湿系统1.6加热系统1.7其它第二章 HIMOD系列海洛斯空调型号含义第三章有关空调的一些资料3.1气流组织方式3.2盖板纽开启方式3.3空调重量3.4机组尺寸及维护空间第四章制冷循环管路示意图4.1风冷却（A型）4.2水冷却（W型）4.3双冷源（D型）4.4单系统（C型）4.5双系统（C型）第五章调速风机调速接线示意图第六章 MICROFACE概述6.1概述6.2Microface面板简介6.3LCD液晶显示屏介绍第七章 MICROFACE面板的操作第八章控制器的使用8.1控制器（HIROMATIC）概述8.2控制器的操作8.3菜单结构第九章日常维护及特殊维护9.1日常维护9.2特殊维护第十章常见及处理10.1低压10.2高压10.3加湿10.4失风10.5电加热过热10.6显示器发黑10.7空调不制冷附录 1：参数列表附录2：内容列表附录3：各菜单项含义第一章 HIMOD系列海洛斯空调概述HIMOD系列海洛斯空调(HIMOD空调)是当今世界上最先进的机房专用恒温恒湿机房专用精密空调。

随着IT业的突飞猛进的发展，各种布局、面积差别很大的机房如雨后春笋般纷纷出现了，使用环境也不一而同。

为适应各种不同要求的机房，新开发的海洛斯HIMOD系列空调应运而生。

她是在保留她的前一代产品HIRANGE系列机房空调的优点,又应用了当今世界上提高了的制冷技术及制冷部件制造工艺，使用当今最先进的模块化设计理念生产出来的高科技机房空调产品。

1.1型号多HIMOD空调有多种不同的型号，采用风冷却的A型，水冷却的W型，双冷源的H型和D型（机组即可以自身制冷又可以采用其他冷源），免制冷C型。

各种型号空调均有多种送风方式。

恒温恒湿精密空调设备安全操作规程前言为了保证恒温恒湿精密空调设备的正常运行和使用安全，制定本操作规程。

本规程适用于恒温恒湿精密空调设备的安装、使用、维护和保养。

设备安装1.设备要安装在通风良好、排水畅通、电源稳定的场所。

2.安装时，应按照使用说明书的要求进行操作，保证设备的稳定性。

3.安装后，要接通电源进行试运行，检查设备运行是否正常。

设备使用1.注意供电电压的稳定，防止因电压不稳造成设备损坏。

2.在开机前，要检查设备上的所有开关和控制按钮是否处于正确的位置，确保设备能够正常启动。

3.开始使用前，要进行空气调节参数的设置，设置恒温和恒湿的目标参数，避免设备因误操作或异常变化而影响使用效果。

4.在使用过程中，禁止在设备上放置易燃、易爆等危险物品，不得在设备上进行焊接和电弧等高温操作。

5.长时间连续使用时，要适当休息设备，避免设备过热。

6.使用完毕后，关闭设备，进行清洁、检查和保养，确保设备的正常运行。

设备保养1.定期对设备进行清洁和消毒，保证设备无尘、无菌。

2.定期检查和更换滤网，保证设备的过滤效果和温湿度控制效果。

3.定期检查和维护冷凝器、蒸发器和压缩机等关键部件，确保设备的正常运行和延长使用寿命。

4.定期检查电源线、插头等电气部分，防止电气故障。

5.在加液时，应注意加液量是否适当，以及液体质量是否合格。

故障处理1.在设备使用过程中，如出现异常现象或故障，应及时停机，并联系维修人员进行处理。

2.在进行故障处理时，应按照使用说明书和维修手册的要求进行操作，避免错误导致故障扩大。

3.未经专业人员授权，禁止私自拆卸、修理设备。

安全注意事项1.在使用过程中，禁止在设备上进行高温操作。

2.禁止在设备周围堆放杂物。

3.禁止将有毒、有害、易燃等物品放置于设备附近。

4.设备在运行过程中，禁止摇晃、敲打设备。

5.禁止未经授权拆卸、维修设备。

6.一旦发现设备存在安全隐患，应及时停机，并联系专业维修人员进行处理。

结语本操作规程是为了保证恒温恒湿精密空调设备的正常运行和使用安全而制定的。

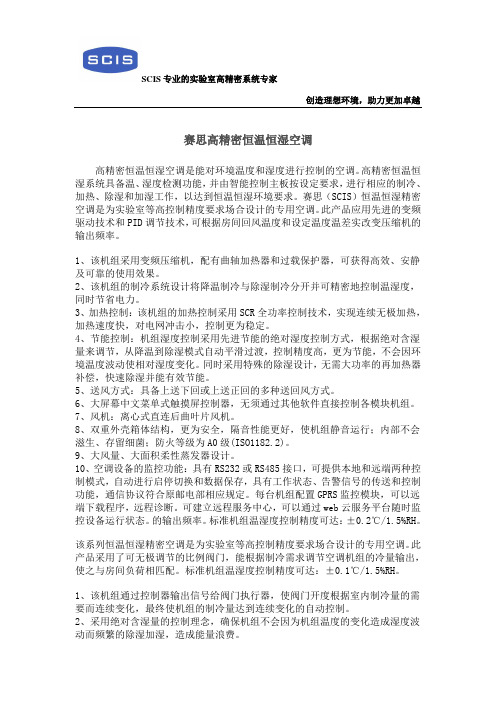

SCIS专业的实验室高精密系统专家创造理想环境，助力更加卓越赛思高精密恒温恒湿空调高精密恒温恒湿空调是能对环境温度和湿度进行控制的空调。

高精密恒温恒湿系统具备温、湿度检测功能，并由智能控制主板按设定要求，进行相应的制冷、加热、除湿和加湿工作，以达到恒温恒湿环境要求。

赛思（SCIS）恒温恒湿精密空调是为实验室等高控制精度要求场合设计的专用空调。

此产品应用先进的变频驱动技术和PID调节技术，可根据房间回风温度和设定温度温差实改变压缩机的输出频率。

1、该机组采用变频压缩机，配有曲轴加热器和过载保护器，可获得高效、安静及可靠的使用效果。

2、该机组的制冷系统设计将降温制冷与除湿制冷分开并可精密地控制温湿度，同时节省电力。

3、加热控制：该机组的加热控制采用SCR全功率控制技术，实现连续无极加热，加热速度快，对电网冲击小，控制更为稳定。

4、节能控制：机组湿度控制采用先进节能的绝对湿度控制方式，根据绝对含湿量来调节，从降温到除湿模式自动平滑过渡，控制精度高，更为节能，不会因环境温度波动使相对湿度变化。

同时采用特殊的除湿设计，无需大功率的再加热器补偿，快速除湿并能有效节能。

5、送风方式：具备上送下回或上送正回的多种送回风方式。

6、大屏幕中文菜单式触摸屏控制器，无须通过其他软件直接控制各模块机组。

7、风机：离心式直连后曲叶片风机。

8、双重外壳箱体结构，更为安全，隔音性能更好，使机组静音运行；内部不会滋生、存留细菌；防火等级为A0级(ISO1182.2)。

9、大风量、大面积柔性蒸发器设计。

10、空调设备的监控功能：具有RS232或RS485接口，可提供本地和远端两种控制模式，自动进行启停切换和数据保存，具有工作状态、告警信号的传送和控制功能，通信协议符合原邮电部相应规定。

每台机组配置GPRS监控模块，可以远端下载程序，远程诊断。

可建立远程服务中心，可以通过web云服务平台随时监控设备运行状态。

的输出频率。

标准机组温湿度控制精度可达：±0.2℃/1.5%RH。

空调系统说明1、系列描述描述：机组是基于艾默生全球研发与设计平台的高端机组，针对全球销售，全球同步上市高可靠性、高灵活性、全寿命成本产品系列完备，具有风冷、乙二醇冷、水冷和冷冻水等机型制冷量范围宽，风冷、水冷、乙二醇冷机组20kW~100kW，冷冻水机组28～151kW应用范围：中、大型交换机房和移动机房计算机房和数据中心（IDC）高科技环境及实验室工业控制室和精密加工设备标准检测室和校准中心UPS和电池室生化培养室医院和检测室高适应性：多项节能设计多种送风方式，满足不同气流组织需求多种冷却方式，包括风冷、水冷、乙二醇冷却及冷冻水等，有利于适应现场的实际条件适应R22、R407C等不同冷媒多种监控方式风冷冷凝器提供适合不同温度环境（包括低温启动）的配置风冷方式提供超远安装距离和超高落差的方案2、系列数据下送风风冷机组技术参数3、机组的特点●高可靠性、高节能性、全寿命低成本同等制冷量条件下，占地面积最小。

侧面及背面不需要维护空间，前面只需要600mm 维护空间可拆卸后搬运，保证重新组装与整机无差别，适合特殊场地搬运（如利用小电梯或狭小通道）艾默生Copeland高效涡旋式压缩机，直接适合环保制冷剂（R407C）。

自适应风机系统，满足不同机外余压需求大面积V型蒸发器，快速除湿设计，确保节能独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量全中文图形显示屏iCOM强大的群控与通讯功能4、机组的设计风冷系统的室内机由压缩机、蒸发器、加热器、风机、控制器、远红外加湿器、热力膨胀阀、视液镜、干燥过滤器等主要部件组成。

水冷系列还包括高效板式换热器、水流量调节阀。

室内侧制冷系统和水系统中可能涉及维护、更换的器件全部采用易拆卸的Rotalock连接方式，使维护更方便。

PEX风冷机组整机性能体现了高可靠性、高灵活性、高节能率、全寿命低成本。

PEX可靠性充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；自适应风机系统；远红外加湿系统；全调速低噪声冷凝器等PEX高灵活性、高节能率充分体现在：iCOM智能控制系统；自适应风机系统；远红外加湿系统；全调速低噪声冷凝器；占地面积小；可拆卸搬运，全正面维护；可直接应用环保制冷剂等PEX全寿命成本充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；自适应风机系统；V型蒸发器；快速除湿系统；远红外加湿系统；全调速低噪声冷凝器等采用真正的模块化设计思路。

恒温恒湿精密空调施工方案1. 简介恒温恒湿精密空调是一种用于特定环境的空调系统，能够保持恒定的温度和湿度。

本文档将介绍恒温恒湿精密空调的施工方案，包括材料准备、安装过程和操作注意事项。

2. 材料准备在进行恒温恒湿精密空调的施工之前，需要准备以下材料和工具：•恒温恒湿精密空调主机•空调管道及连接件•温度和湿度控制器•电源线和插座•手动工具（如螺丝刀、扳手等）•安全设备（如手套、护目镜等）3. 安装过程3.1 安装位置选择选择适合安装恒温恒湿精密空调的位置，通常要求远离直接阳光照射、避免尘埃和震动的地方。

同时要保证空调主机的散热良好。

3.2 安装空调管道1.根据实际需要，确定空调管道的走向和长度。

2.在安装位置上开孔，保证空调管道能够顺利穿过墙壁或天花板。

3.使用合适的连接件将空调管道与空调主机连接起来，并确保连接牢固。

3.3 安装温湿度控制器1.根据实际需要，选择适合的温度和湿度控制器。

2.将温湿度控制器安装在易于操作的位置，通常是在空调主机旁边或室内墙壁上。

3.使用电源线连接温湿度控制器，并将其与空调主机相连。

3.4 连接电源线和插座1.将空调主机的电源线插入合适的插座，确保插座符合安全要求。

2.使用电源线和插座之间的开关将空调主机与电源线连接起来。

3.5 检查和测试在安装完成后，需要进行检查和测试，确保恒温恒湿精密空调的正常运行。

1.检查空调主机和管道之间的连接是否稳固。

2.检查温湿度控制器的显示是否正常。

3.调节温湿度控制器，并观察空调主机是否能够按照设定的温度和湿度进行调节。

4.测试空调主机的制冷和制热功能，确保正常运行。

4. 操作注意事项在使用恒温恒湿精密空调时，需要注意以下事项：1.定期清洁空调主机和空调管道，以保证其正常运行。

2.定期更换空调滤网，以防止灰尘和污垢堆积。

3.确保温湿度控制器的电源线插头与插座相匹配，并避免过度拉扯电线。

4.避免在高温或潮湿的环境中使用恒温恒湿精密空调，以免影响其性能和寿命。

高精度恒温恒湿中央空调的系统设计与控制方案 随着现代工业的不断发展,生产技术的不断进步,对于产品的精度要求也不断提高,恒温恒湿空调（以下简称CRAC ）的应用范围也越来越广,要求也越来越高。

对于高精度CRAC ，空调房间维护结构应满足《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）中表和表的要求，在此基础上，高精度CRAC 的关键在于空调系统的设计和自控系统的设计。

一、 送风温差的确定CRAC 对送风温差和送风量都有一定的要求，因为大的送风量和小的送风温差可以使空调区域温度均匀、减少区域的温度偏差，同时使得气流分布比较稳定。

《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）中表给出了不同精度范围下的送风温差设计值。

本文讨论的高精度温度参数允许波动范围≤℃，其送风温差应＜1℃。

二、 气流组织形式与计算根据《实用供热空调设计手册》说明，当空调房间的层高较低，且有吊平顶可供利用，单位面积送风量很大，而空调区又需要保持较低的风速，或对区域温差有严格要求时，应采用孔板送风。

孔板送风是利用吊顶上面的空间为稳压层，空气由送风管进入稳压层后，在静压作用下，通过在吊顶上开设的具有大量小孔的多孔板，均匀地进入空调区的送风方式，而回风口则均匀的布置在房间的下部。

根据送风温差和房间热湿负荷可确定房间送风量，根据送风量和工作区最大风速限制（一般＜s ）可计算出微孔铝板的孔径。

三、 空气处理流程实验室的回风与部分室外新风进入空调机组的混风段进行混合后,气体通过表冷器冷却到机械露点温度进行除湿，之后通过一级电加热（或二次回风混合）对空气加热至接近室温，如湿度过低则对空气进行电极加湿（等温加湿），处理过的空气通过风机送入风道，空气进入末端控制区域房间后，经过风道上安装的SSR 二级电加热对送风温度进行补偿后送入实验室末端控制区域。

四、 控制系统方案1、新风风速传感器、新风阀控制：PLC 根据送风量与设定新风占送风量的比例得出新风量，已知新风口面积根据测得的风速自动调节新风阀开度，达到新风与送风占比衡定的目的。
