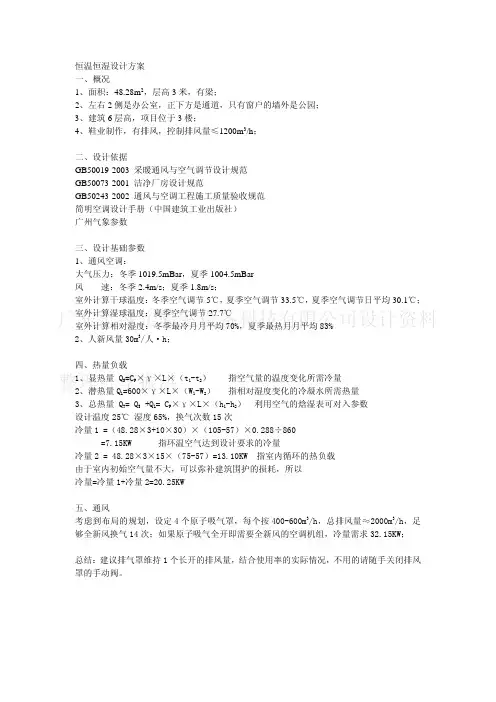

恒温恒湿设计方案一、概况1、面积：48.28m 2，层高3米，有梁；2、左右2侧是办公室，正下方是通道，只有窗户的墙外是公园；3、建筑6层高，项目位于3楼；4、鞋业制作，有排风，控制排风量≤1200m 3/h ；二、设计依据GB50019-2003采暖通风与空气调节设计规范GB50073-2001洁净厂房设计规范GB50243-2002通风与空调工程施工质量验收规范简明空调设计手册（中国建筑工业出版社）广州气象参数三、设计基础参数1、通风空调：大气压力：冬季1019.5mBar ，夏季1004.5mBar风速：冬季2.4m/s ；夏季1.8m/s ；室外计算干球温度：冬季空气调节5℃，夏季空气调节33.5℃，夏季空气调节日平均30.1℃；室外计算湿球温度：夏季空气调节27.7℃室外计算相对湿度：冬季最冷月月平均70%，夏季最热月月平均83%2、人新风量30m 3/人·h；四、热量负载1、显热量Q S =C P ×γ×L×（t 1-t 2）指空气量的温度变化所需冷量2、潜热量Q L =600×γ×L×（W 1-W 2）指相对湿度变化的冷凝水所需热量3、总热量Q T =Q S +Q L =C P ×γ×L×（h 1-h 2）利用空气的焓湿表可对入参数设计温度25℃湿度65%，换气次数15次冷量1=（48.28×3+10×30）×（105-57）×0.288÷860=7.15KW 指环温空气达到设计要求的冷量冷量2=48.28×3×15×（75-57）=13.10KW 指室内循环的热负载由于室内初始空气量不大，可以弥补建筑围护的损耗，所以冷量=冷量1+冷量2=20.25KW 五、通风考虑到布局的规划，设定4个原子吸气罩，每个按400-600m 3/h，总排风量≈2000m 3/h，足够全新风换气14次；如果原子吸气全开即需要全新风的空调机组，冷量需求32.15KW；总结：建议排气罩维持1个长开的排风量，结合使用率的实际情况，不用的请随手关闭排风罩的手动阀。

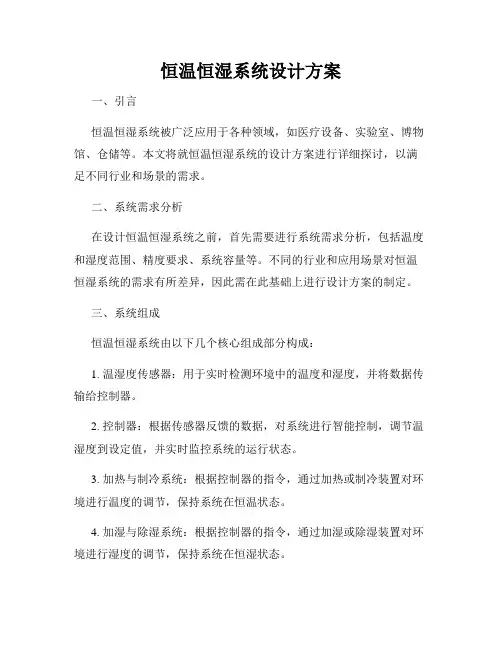

恒温恒湿系统设计方案恒温恒湿系统是一种广泛应用于实验室、工业生产等领域的环境控制系统。
其设计目的是在设定的温度和湿度范围内，保持恒定的温湿度条件，为相关实验和工艺提供理想的环境。
一、设计原则恒温恒湿系统的设计应遵循以下原则：1. 确定要求：明确设计所需的温度和湿度范围，以及系统的容量需求和稳定性要求。
2. 效能考虑：选择能够提供所需温度和湿度范围的设备，同时考虑能源消耗、运维成本和系统的可靠性。
3. 空间布局：合理规划设备的摆放位置、管道布局等，确保系统的紧凑性和操作的便利性。
4. 控制策略：采用先进的控制算法和自动化设备，实现精确的温湿度控制和调节。
5. 安全性考虑：在设计过程中注意安全事项，确保系统的安全运行，如防火、防爆等措施。
二、系统组成恒温恒湿系统一般由以下组成部分构成：1. 温湿度控制设备：包括温度传感器、湿度传感器、加热器、制冷机、加湿器、除湿机等。
这些设备通过自动化控制系统实现精确的温湿度控制。
2. 管道系统：包括输送冷热介质的管道、空气流通管道和湿度调节管道等。
这些管道通过合理的设计和布局，保证冷热介质的顺利流通和空气的均匀分布。
3. 控制系统：包括温湿度控制器、执行器、人机界面等。
通过控制系统实时监测温湿度参数，并根据设定值进行调节和控制。
4. 安全设备：包括防火、防爆、漏电保护等设备和措施。
这些设备和措施确保系统在异常情况下能够及时停机、报警并采取相应的安全措施。
三、设计步骤恒温恒湿系统的设计一般可以按照以下步骤进行：1. 确定需求：明确系统的温湿度范围、容量需求和稳定性要求。
2. 设备选择：根据需求选择合适的温湿度控制设备，考虑其稳定性、能耗和可靠性。
3. 管道布局：根据空间和系统要求，进行管道的布局设计，确保冷热介质的顺利流通和空气的均匀分布。
4. 控制策略：设计合适的控制策略，选择先进的控制算法和自动化设备，实现精确的温湿度控制和调节。
5. 安全设备：考虑系统的安全性，设计相应的防火、防爆、漏电保护等设备和措施。
恒温恒湿系统设计方案恒温恒湿系统是一种能够在室内环境中保持恒定温度和相对湿度的设备系统。
它在许多领域中得到广泛应用，包括实验室、医院、博物馆、仓储等场所。
本文将介绍一种高效可靠的恒温恒湿系统设计方案。
一、系统概述恒温恒湿系统的主要功能是通过控制温度和湿度参数，使室内环境能够稳定在一定的范围内。
该系统由以下几个主要组成部分构成：温度控制模块、湿度控制模块、传感器模块以及控制器。
温度控制模块和湿度控制模块通过精确的调节，实现恒温恒湿的效果。
传感器模块检测室内环境参数，并将数据反馈给控制器，控制器根据设定值进行调节。
二、设备选择在恒温恒湿系统设计中，设备的选择至关重要。
首先，温度控制模块应选择高精度的温度控制器，保证系统能够在预定温度范围内工作。
其次，湿度控制模块应选择能够精确控制湿度的加湿器和除湿器。
传感器模块应选用高精度的温湿度传感器，以确保数据准确。
三、系统布局恒温恒湿系统的布局应根据实际需求来确定。
一般来说，温度控制模块和湿度控制模块应该放置在室内，以确保控制效果。
传感器模块应该安装在易受温度和湿度变化影响的位置，以提供准确的数据反馈。
控制器可以根据实际情况选择安装在室内或室外。
四、系统控制策略在恒温恒湿系统的控制策略中，应设置合理的温湿度范围，并根据实际需求进行调节。
控制器可以根据设定值和传感器反馈的数据进行自动控制，也可以通过远程控制来实现。
此外，系统应具备自动报警功能，当温度或湿度超出设定范围时，及时提醒操作人员进行处理。
五、系统维护与管理恒温恒湿系统的维护与管理对于其正常运行具有重要意义。
应定期对设备进行检查和维护，确保各部件的正常工作。
同时，及时清洁加湿器和除湿器，以防止细菌滋生或积尘。
在系统管理方面，应制定相关的操作规程，并进行培训，以确保操作人员能够正确运行系统。
六、节能与环保在恒温恒湿系统的设计与运行过程中，应注重节能与环保。
选用节能型的温度控制器和湿度控制器，减少不必要的能源消耗。
恒温恒湿精密空调施工方案1. 简介恒温恒湿精密空调是一种用于特定环境的空调系统，能够保持恒定的温度和湿度。
本文档将介绍恒温恒湿精密空调的施工方案，包括材料准备、安装过程和操作注意事项。
2. 材料准备在进行恒温恒湿精密空调的施工之前，需要准备以下材料和工具：•恒温恒湿精密空调主机•空调管道及连接件•温度和湿度控制器•电源线和插座•手动工具（如螺丝刀、扳手等）•安全设备（如手套、护目镜等）3. 安装过程3.1 安装位置选择选择适合安装恒温恒湿精密空调的位置，通常要求远离直接阳光照射、避免尘埃和震动的地方。
同时要保证空调主机的散热良好。
3.2 安装空调管道1.根据实际需要，确定空调管道的走向和长度。
2.在安装位置上开孔，保证空调管道能够顺利穿过墙壁或天花板。
3.使用合适的连接件将空调管道与空调主机连接起来，并确保连接牢固。
3.3 安装温湿度控制器1.根据实际需要，选择适合的温度和湿度控制器。
2.将温湿度控制器安装在易于操作的位置，通常是在空调主机旁边或室内墙壁上。
3.使用电源线连接温湿度控制器，并将其与空调主机相连。
3.4 连接电源线和插座1.将空调主机的电源线插入合适的插座，确保插座符合安全要求。
2.使用电源线和插座之间的开关将空调主机与电源线连接起来。
3.5 检查和测试在安装完成后，需要进行检查和测试，确保恒温恒湿精密空调的正常运行。
1.检查空调主机和管道之间的连接是否稳固。
2.检查温湿度控制器的显示是否正常。
3.调节温湿度控制器，并观察空调主机是否能够按照设定的温度和湿度进行调节。
4.测试空调主机的制冷和制热功能，确保正常运行。
4. 操作注意事项在使用恒温恒湿精密空调时，需要注意以下事项：1.定期清洁空调主机和空调管道，以保证其正常运行。
2.定期更换空调滤网，以防止灰尘和污垢堆积。
3.确保温湿度控制器的电源线插头与插座相匹配，并避免过度拉扯电线。
4.避免在高温或潮湿的环境中使用恒温恒湿精密空调，以免影响其性能和寿命。
精密空调方案.doc第一章精密空调系统一产品介绍1）空调设计参数具有恒温恒湿要求的精密空调运行状况的优劣直接影响到小型服务器、重要服务器的运营安全，因此，选择合理的空调形式和良好的空调品牌是非常重要的一个环节。
首先，从计算机机房要求的物理环境而言，应满足以下要求：夏季22°C±2°C，冬季20°C±2°C，湿度45%-65%（开机时）温度变化率<5°C/h，并不得结露机房的空气含尘浓度达到每升空气中大于等于0.5μm的尘粒数，应少于18000粒。
——摘自中华人民共和国国家标准《电子计算机机房设计规范》—GB50174-93为了确保计算机房内的系统设备在恒温、恒湿工作条件下的送风量以及使人感到舒适的送风量，必须计算出机房内的热负荷。
机房的热负荷主要来自以下几个方面：房内的计算机设备、照明灯具、辅助设施所产生的热（其中以计算机发热为主）；建筑围护结构的传热，即由机房外部（从墙壁、屋顶、隔断和地面）进入的热，透过玻璃窗射入的太阳辐射热；从窗户及门的缝隙渗入的风而侵入的热；新风机补充新风带进来的新风负荷。
一般而言，根据机房系统内设备的发热量、本市夏季气候的情况以及以往的大型机房工程项目实际经验，采用设计院针对电信、移动IDC计算机机房的计算方法来确定机房恒温、恒湿专用空调的容量。
精密空调的特点电子计算机、通信设备的程控交换机机房及装有储存程序控制大型服务器机房，都具有以下相似的共同特点：设备散热量大电子计算机、服务器装设功率大，运行中机柜散热量大且又集中；程控交换机，散热量随话务量的增减而变化，但总体变动不多；“两机”设备散热量虽大，但无散湿量。
机房的散湿量主要来自工作人员及渗入的室外空气空调送风的焓差小，风量大机房设备的散热约占95%左右是显热，热量大、湿度小，热湿比近似无穷大。
因此。
空调的空气处理近似一个等温降湿过程。
送风的相对湿度，一般也要控制到小于80%。

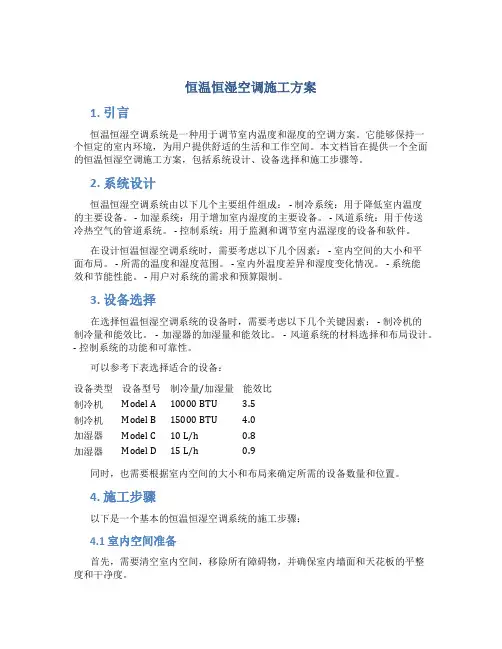

恒温恒湿空调施工方案1. 引言恒温恒湿空调系统是一种用于调节室内温度和湿度的空调方案。
它能够保持一个恒定的室内环境，为用户提供舒适的生活和工作空间。
本文档旨在提供一个全面的恒温恒湿空调施工方案，包括系统设计、设备选择和施工步骤等。
2. 系统设计恒温恒湿空调系统由以下几个主要组件组成： - 制冷系统：用于降低室内温度的主要设备。
- 加湿系统：用于增加室内湿度的主要设备。
- 风道系统：用于传送冷热空气的管道系统。
- 控制系统：用于监测和调节室内温湿度的设备和软件。
在设计恒温恒湿空调系统时，需要考虑以下几个因素： - 室内空间的大小和平面布局。
- 所需的温度和湿度范围。
- 室内外温度差异和湿度变化情况。
- 系统能效和节能性能。
- 用户对系统的需求和预算限制。
3. 设备选择在选择恒温恒湿空调系统的设备时，需要考虑以下几个关键因素： - 制冷机的制冷量和能效比。
- 加湿器的加湿量和能效比。
- 风道系统的材料选择和布局设计。
- 控制系统的功能和可靠性。
可以参考下表选择适合的设备：设备类型设备型号制冷量/加湿量能效比制冷机Model A 10000 BTU 3.5制冷机Model B 15000 BTU 4.0加湿器Model C 10 L/h 0.8加湿器Model D 15 L/h 0.9同时，也需要根据室内空间的大小和布局来确定所需的设备数量和位置。
4. 施工步骤以下是一个基本的恒温恒湿空调系统的施工步骤：4.1 室内空间准备首先，需要清空室内空间，移除所有障碍物，并确保室内墙面和天花板的平整度和干净度。
4.2 设备安装根据设计方案，安装制冷机和加湿器。
确保设备位置合理并且稳固。
4.3 风道系统布局根据室内空间的布局和设计方案，确定风道系统的布局和路径。
安装风道系统，并确保风道的密封性和连接的稳固性。
4.4 控制系统安装安装和配置控制系统，确保它能够准确地监测和调节室内温湿度。
4.5 调试和调整进行系统的调试和调整，包括检查和测试各个设备的工作状态和性能，以及调整控制系统的参数和设置。
温度、湿度、洁净度就是工作环境的关键因素，设备运行情况、使用寿命与 之有密切关系， 要为机房内精密设备提供良好环境， 要达到机房设计规范要求就 必须采用具有恒温恒湿控制能力及滤尘功能的精密空调。
本次方案设计了一套制冷量为 53.2KW 梅兰日兰精密空调一套，作为主用， 以满足机房设备需求。
(空调功率大小的计算、准确的型号将在第 11 章中给出 详细的说明)。
此外配置一台 5P 柜式空调，作为备用。
为了使工作人员能在一个较舒适的环境下工作， 在机房的辅助区域及办公区 域配置了 1 台 2P 柜式空调。
主机房内新风貌用大厦的空调进风，此外安装排风排烟管道，通风系统与消 防及门禁系统联动。
为使机房內主要设备和管理操作人员有一个良好的工作环境， 并为其具备能 够安全、 可靠地运行， 发挥其最大的工作效率， 就要提供一个符合其运行标准要 求的机房环境。
这包含对制冷、制热、加湿、去湿、滤尘有严格的标准要求，设 备运行情況、使用寿命与工作环境有密切关系，温度、湿度、洁净度就是工作环 境的关键因素。
根据中华人民共和国《计算站场地技术要求》(GB2887-89)标 准:C 级－10℃~40℃B 级5℃~35℃A 级5℃~35℃ 温度A 级冬季20℃+/-2℃45%-65%B 级15℃-30℃40%-70% C 级10℃-35℃30%-80%夏季23℃+/-2℃45%-65%温度相对湿度为达到上述机房的环境要求， 空调机的选型十分重要。
为了确保机房内的系 统设备在恒温、 恒湿工作条件下的送风量以及使人感到舒适的送风量， 必须计算 出机房内的热负荷。
机房的热负荷主要来自两个方面：机房内的计算机设备、照明灯具、辅助设施及工作人员所产生的热； 由机房外部进入的热，如：从墙壁、屋顶、隔断和地面传入机房的热； 透过玻璃窗射入的太阳辐射热；从窗户及门的缝隙渗入的风而侵入的 热；新风机补充新风带进来的热等。
为了确定该机房内主要设备所需恒温、 恒湿环境温度条件下， 机房专用空调 设备的容量， 我们根据机房系统内设备运行的特点和本市夏季气候的情况， 采用 类比计算法来确定机房恒温、恒湿专用空调的容量。
古籍书库恒温恒湿标准一、温度控制古籍书库的温度应保持在20-25摄氏度，相对湿度应保持在50%-60%。
为了实现这一目标，书库内应安装温度和湿度监测设备，并定期进行记录。
在冬季和夏季，应使用空调设备对书库进行加热和冷却，以保持恒温。
同时，为了防止湿度波动，还应使用加湿器和除湿器，以保持恒湿。
二、湿度控制古籍书库的湿度应保持在50%-60%，以保证书籍不受潮湿和干燥的影响。
为了实现这一目标，书库内应安装湿度监测设备，并定期进行记录。
在潮湿的季节，应使用除湿器来降低湿度；在干燥的季节，应使用加湿器来增加湿度。
同时，为了防止书籍受潮和干燥，还应将书籍存放在密封的箱子里或者使用防潮剂。
三、防尘防虫古籍书库的防尘防虫工作也是非常重要的。
为了防止灰尘和昆虫进入书库，应使用空气过滤器过滤空气，并在门口安装防尘网和防虫网。
同时，为了防止书籍被虫蛀，还应将书籍放在密封的箱子里或者使用防虫剂。
四、防火防盗古籍书库的防火防盗工作也是必不可少的。
为了防止火灾和盗窃，书库内应安装火灾报警器和防盗报警器，并配备灭火器。
同时，书库周围也应设置安全警示标志和监控摄像头，以保障古籍的安全。
五、光照控制古籍书库的光照控制也是非常重要的。
为了防止书籍受光的影响，书库内应使用柔和的光源，避免阳光直接照射到书籍上。
同时，为了防止书籍老化，还应定期进行翻页和通风。
六、空气净化古籍书库的空气净化也是非常重要的。
为了保障古籍的安全，书库内应使用空气净化器过滤空气中的细菌、病毒和其他有害物质。
同时，为了防止书籍受到空气污染的影响，还应将书籍存放在密封的箱子里或者使用密封胶带。
七、书籍保护古籍书库的书籍保护工作也是非常重要的。
为了防止书籍受到损坏，应将书籍放在平稳的书架上或者桌子上，避免书籍受到挤压或摩擦。
同时，为了防止书籍老化，还应定期进行翻页和通风。
另外，为了防止书籍丢失或被盗，还应建立完善的书籍登记和借阅制度。
八、定期检查古籍书库的定期检查工作也是非常重要的。

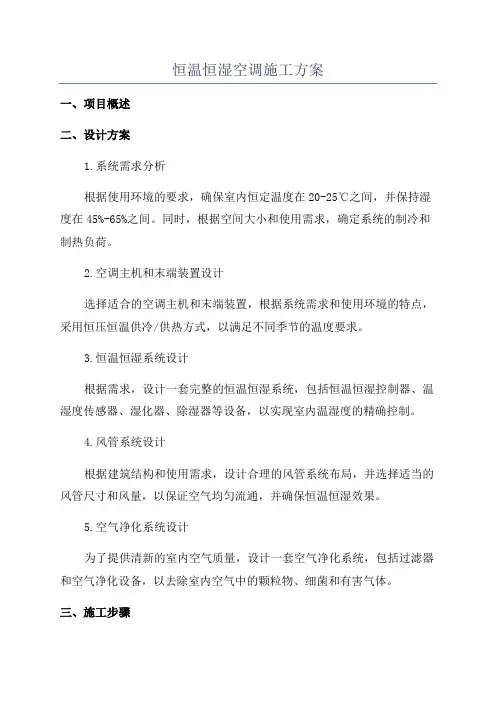

恒温恒湿空调施工方案一、项目概述二、设计方案1.系统需求分析根据使用环境的要求，确保室内恒定温度在20-25℃之间，并保持湿度在45%-65%之间。
同时，根据空间大小和使用需求，确定系统的制冷和制热负荷。
2.空调主机和末端装置设计选择适合的空调主机和末端装置，根据系统需求和使用环境的特点，采用恒压恒温供冷/供热方式，以满足不同季节的温度要求。
3.恒温恒湿系统设计根据需求，设计一套完整的恒温恒湿系统，包括恒温恒湿控制器、温湿度传感器、湿化器、除湿器等设备，以实现室内温湿度的精确控制。
4.风管系统设计根据建筑结构和使用需求，设计合理的风管系统布局，并选择适当的风管尺寸和风量，以保证空气均匀流通，并确保恒温恒湿效果。
5.空气净化系统设计为了提供清新的室内空气质量，设计一套空气净化系统，包括过滤器和空气净化设备，以去除室内空气中的颗粒物、细菌和有害气体。
三、施工步骤1.施工准备准备所需材料、工具和设备，并进行施工现场的布置和安全措施的落实。
2.预制及安装空调管道和风管系统根据设计方案和施工图纸，预制和安装空调管道和风管系统，包括空气供应管道和回风管道，确保管道的合理布局和连接。
3.安装空调主机和末端装置安装空调主机和末端装置，根据施工图纸和设备说明书，确保设备的正确安装和调试。
4.安装恒温恒湿设备和控制器安装恒温恒湿设备和控制器，根据设计方案和设备说明书，进行设备的正确接线和调试。
5.安装空气净化设备安装空气净化设备，包括过滤器和净化器，进行设备的正确安装和调试。
6.系统调试和测试进行系统的调试和测试，包括温度和湿度的调节、风量的调节和空气净化效果的检测，确保系统的正常运行和满足用户的需求。
7.系统验收和运行维护根据合同和设计要求，进行系统的验收，确保系统符合设计要求和用户的需求。
同时，提供运行维护培训和后期维护服务，以确保系统的长期稳定运行。
四、安全措施1.施工现场应设立相应的安全警示标志，保持施工场地的整洁有序，确保施工人员的安全。

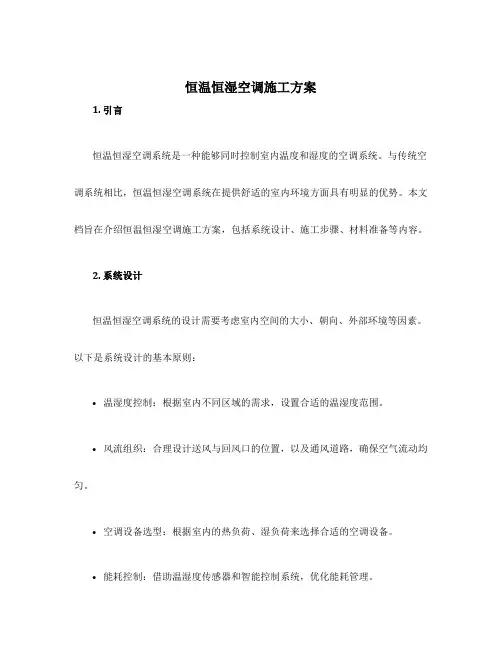

恒温恒湿空调施工方案1. 引言恒温恒湿空调系统是一种能够同时控制室内温度和湿度的空调系统。
与传统空调系统相比，恒温恒湿空调系统在提供舒适的室内环境方面具有明显的优势。
本文档旨在介绍恒温恒湿空调施工方案，包括系统设计、施工步骤、材料准备等内容。
2. 系统设计恒温恒湿空调系统的设计需要考虑室内空间的大小、朝向、外部环境等因素。
以下是系统设计的基本原则：•温湿度控制：根据室内不同区域的需求，设置合适的温湿度范围。
•风流组织：合理设计送风与回风口的位置，以及通风道路，确保空气流动均匀。
•空调设备选型：根据室内的热负荷、湿负荷来选择合适的空调设备。
•能耗控制：借助温湿度传感器和智能控制系统，优化能耗管理。
3. 施工步骤3.1 材料准备在进行恒温恒湿空调施工之前，需要准备以下材料：•空调设备：根据系统设计要求选择合适的空调设备。
•管道材料：包括冷水管道、热水管道、风管等。
•温湿度传感器：用于感知室内温湿度信息。
•控制面板：用于设置和调整系统参数。
3.2 安装空调设备首先，根据系统设计方案，确定空调设备的安装位置。
安装空调设备时要注意以下几点：•空调设备应固定在坚固的支架上，避免震动和噪音。
•空调设备的进出风口应保持畅通，避免堵塞。
3.3 安装管道系统根据系统设计方案，依次安装冷水管道、热水管道和风管。
在安装管道系统时，需要注意以下问题：•管道系统应保持密封，避免漏水和漏风。
•管道系统应安装在易于维修和保养的位置。
3.4 安装温湿度传感器根据系统设计方案，确定温湿度传感器的安装位置。
安装温湿度传感器时要注意以下几点：•温湿度传感器应安装在室内不同区域，以便感知各区域的温湿度情况。
•温湿度传感器应与控制面板连接，以便传输数据。
3.5 连接控制面板根据系统设计方案，将控制面板安装在合适的位置，并与空调设备、温湿度传感器进行连接。
连接控制面板时要注意以下几点：•控制面板应与空调设备实现良好的通信。
•控制面板应提供清晰的操作界面，便于用户设置和调整系统参数。
山西省古籍保护中心恒温恒湿精密空调方案建议书艾默生网络能源有限公司2022-04-27—目录—–推荐方案配置结论摘要– (3)第一部分工程概况及建设原则与目标 (4)一、情况描述 (4)二、高精密空调设计依据与标准 (4)三、高精密空调系统夏季冷负荷计算 (5)1、机房冷负荷计算方法 (5)第二部分推荐配置及工程技术方案 (6)一、本工程冷负荷计算 (6)二、方案综述 (8)第三部分艾默生Liebert.PEX+系列空调介绍 (14)–推荐方案配置结论摘要–推荐方案配置表名称室内机型号室内机尺寸单机制冷量台数送风方式室外机型号总套数4~7层P1025UA（二级电加热+精密控制）853*874*1970mm27.5kW每层4台风道上送风LSF32 16套8层DME12MHP1 600*500*1850mm12.5kW 3 风帽上送风DMC12WT13套8层P1020UA（二级电加热+精密控制）853*874*1970mm21.1kW 1 风帽上送风LSF24 1套8层P1050DA 1330*995*1975mm50.1kW 2 底板下送风LSF62 2套第一部分工程概况及建设原则与目标一、情况描述山西省古籍保护中心，主要是保障储藏室恒温恒湿，一些古籍及重点资料，干燥后不易储藏，潮湿了易损坏。
所以对湿度和温度要求都非常高，故需选用高精密恒温恒湿空调。
根据图纸测量，走廊和电梯都不具备搬运条件，双门的空调都无法搬运。
所以选用单门的空调可以满足现场使用。
二、高精密空调设计依据与标准●JGJ 25-2010《档案馆建筑设计规范》●GB 50019-2003 《采暖通风与空气调节设计规范》●GB 50189-2005《公共建筑节能设计标准》●WHT 24-2006《图书馆古籍特藏书库基本要求》●JGJ38-99《图书馆建筑设计规范》1、正压密封要求主机房应维持正压。
主机房与其他房间、走廊的压差不宜小于5Pa，与室外静压差不宜小于10Pa。
2、洁净度要求A级和B级主机房的空气含尘浓度，在静态条件下测试，每升空气中大于或等于0.5微米的尘粒数应少于18000粒。
3、新风需求空调系统的新风量应取下列两项中的最大值：1）按工作人员计算，每人40m3/h；2）维持室内正压所需的风量。
三、高精密空调系统夏季冷负荷计算空调系统夏季冷负荷应包括下列内容：•机房内设备的散热；•建筑围护结构得热；•通过外窗进入的太阳辐射热；•人体散热；•照明装置散热；•新风负荷；•伴随各种散湿过程产生的潜热。
1、机房冷负荷计算方法在实际工程方案设计中由于建筑物机构的复杂性，通常根据下表来选择机房单位面积的冷量需求，然后根据总面积计算出冷量需求。
采用“面积法”估算机房冷负荷。
Q t=S×P/1000 （kW）其中，Q t——总制冷量（kW）S ——机房面积（m2）P ——机房冷负荷系数机房机房冷负荷系数P电信交换机房、移动基站350-500W / m2传输机房250-350 W / m2IDC机房（数据中心）600-1000W / m2计算机机房、控制中心350-500W / m2精密加工车间300-350W / m2标准检测室、校准中心250-300W / m2UPS和电池室、动力机房300-350W / m2医院检测室、生化培养室200-250W / m2检测室、图书室、烟草仓库150-200W / m2第二部分推荐配置及工程技术方案一、本工程冷负荷计算采用计算方法计算机房冷负荷。
1、四~七层字画库符合计算：Q t=S×P/1000=（190+250）㎡×0.2kW/㎡=88kW2、八层符合计算：历史文献分编室：Q t=S×P/1000=43.11㎡×0.2kW/㎡=8.6kW档案室：Q t=S×P/1000=31.25㎡×0.2kW/㎡=6.25kW历史文献整理研究室：Q t=S×P/1000=81.05㎡×0.2kW/㎡=16.21kW普查室：Q t=S×P/1000=64.3㎡×0.2kW/㎡=12.8kW数据应用及灾备中心：Q t=S×P/1000=108.52㎡×0.8kW/㎡=86.8kW根据负荷估算结果，建议配置艾默生Liebert.PEX+高精密专用空调。
名称室内机型号室内机尺寸单机制冷量台数送风方式室外机型号总套数4~7层P1025UA（二级电加热+精密控制）853*874*1970mm27.5kW每层4台风道上送风LSF32 16套8层DME12MHP1 600*500*1850mm12.5kW 3 风帽上送风DMC12WT13套8层P1020UA（二级电加热+精密控制）853*874*1970mm21.1kW 1 风帽上送风LSF24 1套8层P1050DA 1330*995*1975mm50.1kW 2 底板下送风LSF62 2套机组供电：高精密空调采用三相380V供电，电压适应范围宽，380V-15%~+15%。
4~7层恒温恒湿精密空调布置图8层恒温恒湿精密空调布置图配置说明：1、每台机组标准配置远红外加湿器，加湿速度快，结垢量少，维护方便；特别适合北方地区水质使用。
2、每台机组标准配置控制器，可实现温、湿度显示，运行状态显示，日志查询，故障查询等时间记录功能，具有高级群控功能，可以实现备份、轮巡、层叠、避免竞争运行功能，实现节能；3、每台机组配置1台室外机，室外机标配无级调速功能，可以根据室外温度自动调节风机转速；4、根据山西地区的气象参数，室外机按照40℃进行配置。
二、方案综述1、档案馆内整体布局与气流组织：本工程送风距离约为15m，风帽上送风无法满足送风距离，空调房间又要求各处空调效果均匀的，层高能满足送风风管安装要求，无法或不建议使用架空地板的档案馆，故建议采用风道上送风的方式。
图1 风道上送风方案示意图风道送风系统结合档案馆情况具体设计。
常见的风道送风系统有两种方式，一种为每台空调机组接风管向外送风，一种为多台空调机组共用一个静压箱（建议共用静压箱的空调数量不超过3台），由静压箱向外引风管送风。
风道送风可以在一定送风余压情况下送风到较远的距离，送风余压一般根据风道的阻力和风速、以及回风情况选择，并非越大越好，需要合理匹配。
（注：送风远端区域散热不良多为回风气流组织不畅，需要增加导流回风措施，而一般与送风余压没有直接关系）。
1）风管风速选择送风的风管可分为主风管和支风管，主风管一般从空调机组或静压箱直接引出，支风管引自主风管。
根据相关空调设计规范，档案馆内的风管系统采用低速送风系统，风管风速选择如下表6，推荐主管风速6－9m/s，支管风速3－5m/s。
风管的尺寸宽和高的比一般小于4。
档案馆内的静压箱一般安装在空调上部，由空调送风口从下面送入静压箱。
静压箱的尺寸可以根据具体需求设计，但是建议每个截面风速一般为3－5m左右，条件允许的条件下，增加送风导流弯头或者导流，以减少送风阻力，实现送风量按照设计要求分配，满足档案馆内各区域机均匀柜散热的需求（以上数据为根据规范精选的常用数据，仅供参考）。
2）送风口风速选择建议送风风口不大于3m/s。
送风风口主要有以下形式：散流器、条缝风口、百叶风口等。
在主设备档案馆及功率较大的档案馆内，常用条缝风口或者百叶风口，可以实现送风口末端风量和风向的局部调整，保证重点区域送风气流的有效性。
在电池室以及监控室等负荷不大的区域及工作人员区域，可以采用散流器风口，保证工作区域人员的舒适性或者电池室等大空间环境的均匀温湿度。
3）每台空调单独接风管的方案优势：直接连接风管，风阻小，不会因共用静压箱引起互相干扰导致的风压和风量下降。
劣势：空调机组之间的气流组织难以实现冗余备份。
每台空调单独接风管4）多台空调共用静压箱方案优势：容易实现风量备份与均衡分配，空调中有一台停机后，其他空调机组的冷风仍然可以经由静压箱送到机房的每个区域。
劣势：多台共用静压箱，需要较大的安装静压箱空间，增加了送风阻力，影响了整体送风量，风阻难以平衡，实际冗余备份达不到设计的理想状况。
多台空调共用静压箱3、新风引入：建议采用大楼集中新风系统，经处理成室内设计温湿度后送入档案馆，新风量按照精密空调送风量的5％选取。
精密空调不承担新风冷负荷。
4、室内外机安装1)室内机安装建议A、房间整体通风顺畅，送风、回风无障碍。
B、室内机安装在档案馆内，贴墙安装，间距合理，前面预留充足的检修空间和通道。
2)空调室外机安装空调室外冷凝器均安装在屋面上（或平台上），空调冷凝器保持合适的间距，满足通风散热要求，并尽量保证整个冷凝器布置整齐美观。
3)加湿水管：档案馆空调给水管可由土建预留的每层自来供水管处驳接。
加湿水管处增加防水地漏，并在空调区域安装点式漏水告警装置检测漏水。
4)空调机组的冷凝水的排放：空调排水管与最近的区域的排水管驳接。
5)铜管连接与墙洞预留：档案馆空调的冷媒管路均通过冷媒管井敷设至屋面风冷冷凝器。
6)空调配电：空调机组的配电箱建议在每层独立设置，并且考虑空调配电箱的冗余备份，避免档案馆内配电的单点故障。
7) 冷凝器安装位置：建议冷凝器安装位置做好室外机混凝土基础，可以保证冷凝器固定，甚至抵抗台风影响。
气管倾斜地板下的隔热层密封室外机组室内机组地板活动地板液管倾斜最低5m 6001200450送风送风水平安装空间要求（单位：mm ）5、 施工与维护简单便捷风冷机组相互独立，安装在专用空调区域内。
全正面维护，可以靠墙安装。
设备内部运动部件，如压缩机、加湿器、室内送风机、电机等，维护简单方便，减少维护工作量和维护成本。
6、 空调机组上水、排水考虑图书馆的重要性与无关的给排水管道不得穿过房间。
房间内的精密空调设备需要用水，其给排水干管应暗敷，引入支管宜暗装。
管道穿过墙壁和楼板处，应设置套管，管道与套管之间应采取可靠的密封措施。
房间内的给排水管道应采用难燃烧材料保温。
空调加湿采用远红外加湿器，需要连接水管，为了便于维护，进水管需安装一个滤网/止回隔离阀。
远红外加湿器进水管预留了外径6.35mm 的铜管，见图。
安装时在铜管的端部带有1/4”铜螺母，请取出附件袋中的1/4”×1/2”转换铜螺纹接头对接。
工程上也可选择其他连接方式，但连接一定要密封，防止漏水。
水位调节器A 向过热保护继电器水盘固定螺钉（左右各一个）注水管水位传感器防干烧温度开关(水盘底部)注水电磁阀水盘(可拆卸)陶瓷端子座（OD φ6.35mm ） 进水管A 向防干烧温度开关不锈钢螺柱出水接头远红外加湿器示意图远红外加湿器、蒸发器的凝结水排水通过十字转接头汇聚后由排水管排出，位置如下图所示。
