SDH测试表格模板(最新板,移动模式)讲解学习

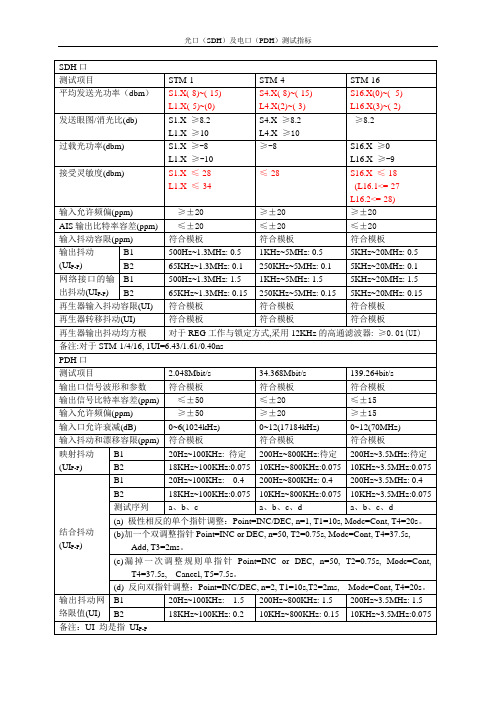

SDH光接口参数测试一、平均发送光功率A、指标要求：发送机的发送功率定义为发送参考点（S参考点）所测得的发送机发送伪随机序列（PRBS）信号时的平均光功率。

其指标要求见表1：L – 4.3 1480 1580 SLM 2dBm - 3dBmSTM –162488.320Mbit/s I - 16 1266 1360 MLM - 3dBm - 10dBm S –16.11260 1360 SLM 0dBm - 5dBm S –16.21430 1580 SLM 0dBm - 5dBm L –16.11280 1335 SLM 3dBm - 2dBm L –16.21500 1580 SLM 3dBm - 2dBm L –16.31500 1580 SLM 3dBm - 2dBm表1：SDH光接口平均发送光功率指标B、基本测试框图：C、测试步骤：1、按照图1进行配置连接；2、SDH测试设备发送规定传输比特率、码型和长度的伪随机信号；3、用标准测试光纤软线将待测光端机的发送端输出活动连接器与光功率计输入活动连接器相连，在光功率计上读得的光功率数值就是要测的平均发送光功率。

注：该项指标的测试尽管简单，但测量准确度却往往并不太理想，常可能超过0.5dB，因此，必须对光源、检测器（光功率计）、校准程序及环境条件按规定进行严格的要求，以控制测试偏差。

此外，采用标准测试光纤软线进行测试也是减小测试误差的重要手段。

二、眼图模板A、指标要求：在高比特率光通信系统中，发送光脉冲的形状不易控制，常常可能有上升沿、下降沿过冲、下冲和振铃现象。

这些都可能导致接收机灵敏度的劣化，需要严加限制。

为此，ITU-T G.957规定了一个发送眼图的模板，如图2，模板参数列于表2中。

采用眼图模板法比较简便，而且可能捕捉到一些观察单个孤立脉冲所不易发现的现象。

但测试结果与所选择的测试参考接收机（光示波器）密切相关，因此其低通滤波器必须标准化。

设备声音告警检查在日常维护中，设备的告警声通常比其他告警更容易引起维护人员的注意，因此在日常维护中必须保持该告警来源的通畅。

定期检查机柜上的“MUTE”开关，正常情况应置于“ON”态。

定期检查设备SCC板上的“ALC”开关，看其是否拨到向上的位置。

如果告警外接到集中告警控制系统，则定期检查该系统上的开关或接线是否正常。

检查的周期为每天一次。

机柜指示灯观察设备维护人员主要通过告警指示灯来获得告警信息，因此在日常维护中，要时刻关注告警灯的闪烁情况，据此来初步判断设备是否正常工作。

首先从整体上观察设备是否有高级别（紧急和主要）告警，可观察机柜顶部的告警指示灯来获得。

在机柜顶上，有红、黄、绿三个不同颜色的指示灯。

表4-1为机柜顶上红、黄、绿三个指示灯表示的含义。

表4-1机柜顶指示灯及含义告警信号是由主控板通过电源告警线送至柜顶。

注意告警的级别可通过网管更改。

应每天查看机柜指示灯的状态，发现有红、黄灯亮,应及时通知中心站的网管人员，并进一步查看电路板指示灯。

在设备没有异常和无告警的情况下，柜顶指示灯应该仅有绿灯亮。

电路板指示灯观察只观察机柜顶部的告警指示灯，可能会漏过设备的次要告警（发生次要告警时机柜顶部指示灯不亮），而次要告警往往预示着本端设备的故障隐患，或对端设备存在故障，不可轻视。

因此，在观察了机柜顶部告警指示后，还需观察设备各电路板告警指示灯的闪烁情况。

插在OptiX 2500+设备子架接线区的电路板，除BPA/BA2板只有1个双色指示灯外，其它电路板的拉手条上都有一个红灯和一个绿灯。

设备正常运行时，各电路板应该只有运行灯（绿灯）在正常闪烁（2秒闪烁1次），不应有告警灯（红灯）闪烁。

电路板指示灯的状态如表4-2所示。

表4-2OptiX 2500+电路板指示灯状态运行灯每4秒钟闪烁一次是一个不容易察觉的危险状态。

某些电路板处在该状态，会导致保护倒换协议无法正常启动，此时网管上该板为“不在位”状态。

解决方法：复位电路板或将该板插拔一下。

二）.光口光发送端功率、灵敏度、过载参数测试（一）
三）.光口光发送端功率、灵敏度、过载参数测试（二）
四）.光接口抖动产生
五）. 光口接受端输入抖动容限（附图）
测试数量：STM-16 和STM-64 速率接口全测,STM-1 每个155M 支路板抽测一个端口测试仪表：
测试时间：
施工单位代表：设备供应商代表：
监理单位代表：
六）.2M电口输出抖动
七）.2M 电口接收端输入抖动容限
八).2M电口的映射抖动结合抖动
指标要求：测试值不大于指标规定值
测试数量:抽测
测试仪表：
测试时间:
施工单位代表：设备供应商代表：监理单位代表：
九）. 系统误码性能测试
要求包括多端设备和光缆线路在内）
测试仪表：测试时间:
施工单位代表：设备供应商代表：监理单位代表：
十）.功能测试
要求：定时源可根据用户需要灵活选择，并可自动切换，在切换过程中不对在线业务产生影响。

测试方法和连接图：
测试仪表：
测试时间:
施工单位代表：设备供应商代表：
监理单位代表：
）保护倒换测试
十一）.网络管理测试
测试仪表：
测试时间:
施工单位代表：设备供应商代表：监理单位代表：。

1.实验目的（1）利用ZXONM E300网管组建传输网络,了解SDH传统业务组网配置和网元的配置;(2）创建网元,并完成各网元之间的业务配置。

(3）完成时钟源和公务配置，修改网元网元状态、下载网元数据。

(4）掌握以太网业务配置2.实验器材：（1)ZXONM E300一台；(2）实验终端电脑一台。

（一）SDH传统组网配置及网元配置1.实验配置流程说明根据网元的状态（在线和离线），ZXONM E300有两种典型的配置组网流程。

(2)离线网元组网流程（表6-错误!未定义书签。

)2。

实验步骤（1）按照ZXONM E300配置手册将设备与PC机互联；（2）连接网管①使用交叉网线连接网管计算机和网元A子架接口区的网管接口Qx(此步骤跳过）。

②修改网管计算机IP地址为193.55.1。

5、掩码为255.255。

255.0、网关为193。

55。

1.18。

（3）创建网元网元建立拓扑图图6—1 网元拓扑图a、在客户端操作窗口中，单击［设备管理→创建网元］菜单项，并创建网元A、B、C、D、E、F，各网元的配置网元参数如错误!未找到引用源。

3所示。

网A B C D E元参数网元名NET01 NET02 NET03 NET04 NET05 称网元标1 2 3 4 5识网元地196。

1.1.18 196.1。

2。

18 196.1。

3。

18 196.1.4。

18 196.1.5。

18 址系统类ZXMP S200 ZXMP S325 ZXMP S325 ZXMP S3325 ZXMP S200 型设备类ZXMP S200 ZXMP S325 ZXMP S325 ZXMP S325 ZXMP S200 型网元类ADM＆REG ADM＆REG ADM＆REG ADM＆REG TM 型速率等STM—4 STM—16 STM-16 STM—16 STM—4 级在线/离线离线离线离线离线离线自动建自动建链自动建链自动建链自动建链自动建链网元A B C D E参数链配置子主子架主子架主子架主子架主子架架b、由于本实验没有配置扩展子架，因此直接配置为系统默认配置；网元登录密码可根据需要设置；其余参数，如定时采集历史性能、自动定时校时等,均参照系统默认选择。

SDH电接口参数测试1、比特率及容差、接口码型A、指标要求：比特率即二进制信号速率，定义为每单位时间内传送的比特数。

实际数字信号的比特率和规定的标称比特率多少有点差别，ITU-T规定了这种差别允许的范围，即容差。

见下表1。

输入口、输出口都应满足表1要求，输入口满足指能适应相应容差范围内的任何实际比特率，其它参数仍应满足指标；输出口满足指无论上游是何设备，数字信号从输出口送出，其实际比特率应在表1给出的容差之内。

表1：比特率及容差、接口码型指标要求B、测试基本框图:图1:比特率及容差测试框图C、测试步骤：（1）、输入口比特率及容差：---按图1接好电路，配置SDH测试设备使之产生相应表1的比特率及码型，使系统正常运行，确认SDH测试设备检测不到任何误码；---减少SDH测试设备的输出信号比特率，直到SDH测试设备刚好检测到任何误码的临界点，记下此时的频偏值（如到测试设备频偏设置的极限仍无误码，则记下此极限值）；---增加SDH测试设备的输出信号比特率，重复上一步骤；---记录下的频偏值必须超过表1中的容差限值；---更换其它输入口重复以上测试步骤。

（2）、输出口数字信号比特率：---按图1接好电路，配置SDH测试设备使之产生相应表1的比特率及码型，使系统正常运行;---确认SDH测试设备的输出信号比特率无频偏，测试此时接收到的信号比特率频偏，其值应在表1所示容差限之内；---更换其它输入口重复以上测试步骤。

2、出口信号波形A、指标要求:实际工作条件下，输出口通过电缆连接在数字配线架（DDF）上，由于电缆长度和阻抗等不确定因素，无法规范实际工作的输出口信号波形参数指标。

现在的输出口信号波形各参数都是在输出口终结规定的测试负载阻抗条件下所规定的指标，各级数字接口的输出口指标应符合表2的要求。

B、试用滤波器和探头要求：测试用滤波器的带宽要能覆盖被测信号，探头阻抗要高，电容要小，具体要求见表3。

C、测试基本框图:D、测试步骤：---按表3选择示波器和探头，按测试框图接好电路；---将测试负载阻抗（75。

SDH电接口参数测试1、比特率及容差、接口码型Ａ、指标要求:比特率即二进制信号速率，定义为每单位时间内传送得比特数。

实际数字信号得比特率与规定得标称比特率多少有点差别,IＴU—Ｔ规定了这种差别允许得范围,即容差。

见下表１.输入口、输出口都应满足表1要求，输入口满足指能适应相应容差范围内得任何实际比特率，其它参数仍应满足指标;输出口满足指无论上游就是何设备,数字信号从输出口送出，其实际比特率应在表1给出得容差之内。

表1:比特率及容差、接口码型指标要求B、测试基本框图:图1：比特率及容差测试框图C、测试步骤：(1）、输入口比特率及容差：—－-按图1接好电路,配置SDＨ测试设备使之产生相应表1得比特率及码型,使系统正常运行，确认SDH测试设备检测不到任何误码;——-减少SDH测试设备得输出信号比特率，直到SDH测试设备刚好检测到任何误码得临界点,记下此时得频偏值（如到测试设备频偏设置得极限仍无误码，则记下此极限值);-－—增加ＳＤH测试设备得输出信号比特率,重复上一步骤;-——记录下得频偏值必须超过表１中得容差限值;ﻫ-－－更换其它输入口重复以上测试步骤.（2）、输出口数字信号比特率：——-按图１接好电路，配置SDＨ测试设备使之产生相应表1得比特率及码型，使系统正常运行；ﻫ－-- 确认ＳDＨ测试设备得输出信号比特率无频偏，测试此时接收到得信号比特率频偏，其值应在表１所示容差限之内；ﻫ—--更换其它输入口重复以上测试步骤。

2、出口信号波形Ａ、指标要求:实际工作条件下，输出口通过电缆连接在数字配线架（DDF)上，由于电缆长度与阻抗等不确定因素，无法规范实际工作得输出口信号波形参数指标。

现在得输出口信号波形各参数都就是在输出口终结规定得测试负载阻抗条件下所规定得指标，各级数字接口得输出口指标应符合表2得要求。

Ｂ、试用滤波器与探头要求:1５5５20 ≥５０0 5０0 ~5０≥5kΩ，≤1、0pf交流(AC）耦合电容≥0、0１uｆ2048kＨｚ同步信号接口≥ 60 / 0 ~ 60 ≥ 10ＭＷ,≤20pf 直流(DC)表３:接口测试用滤波器与探头要求Ｃ、测试基本框图：Ｄ、测试步骤：ﻫ—－-按表3选择示波器与探头，按测试框图接好电路；-－—将测试负载阻抗（７5Ω电阻,误差小于±0、５％）或75Ω/５0Ｗ阻抗变换器(若不用低电容高阻抗探头时）得７5Ω侧接到待测得输出口上；ﻫ—-－先校准零基线,方法就是不给示波器送信号（输入端短路)，将水平扫描线调到屏幕适当得位置（模板得标称0伏线）处;ﻫ-－-将被测信号送入示波器，读出表２中各参数，应满足相应得指标;ﻫ—--对于139２６4与155５20Ｋｂit/s输出口，注意示波器用交流耦合(AC）方式.CMI码得幅度中线与示波器得零基线之差应不超过±0、０5V。

、检验正确的机械安装 在网元每个通道（VC-n ）上进行BER 测试，以检查网元的安装是否正确，包括: … 在端口和数字配线架之间的电缆连接是否正确； …网元的基本电子性能（包括光性能）是否正常。

A 、基本测试框图:B 、测试步骤:1、配置网元，以便在所有已安装的支路端口上具有分 /插功能；-使每一支路端口与 STM-N 线路信号内的不同 VC-n 通道相连；-不要激活踪迹识别失配告警（以避免在测试设备中设置路径踪迹识别符）2、配置SDH 测试设备；-设置映射类型、VC-n 测试通道、映射进净负荷中的 -在待测通道中发送测试图案。

3、完成BER 测量（用较短的测量周期）；-检查SDH 测试设备的接收信号是否有误码和告警产生，如有失效（误码和告警），则根据下表1查找可能的原因。

SDH 功能测试PRBS 测试图案;支路环回表1机械安装失效的可能原因、检验至PDH支路端口的通道选路通过此测试以检验通过ADM或DXC勺通道选路是否正确，若不正确，指岀是那一个VC-n通道被网元终结（该通道将映射净负荷落地至PDH支路端口）。

A、基本测试框图网元控制计算机数字配翹（DDF）--------- U tJ支路环回B、测试步骤1、配置网元，在所选择的PDH支路端口上实现分/插功能；- 使每一被选的支路端口与STM-N线路信号内的不同VC-n通道相连；-不要激活踪迹识别失配告警（以避免在测试设备中设置路径踪迹识别符）。

2、配置SDH测试设备；-设置映射类型、VC-n测试通道和映射进净负荷中的PRBS测试图案；3、向待测VC-n通道发送BIP误码（B3或BIP-2）。

4、完成BER测量（针对BIP误码，采用适当的测量周期一对于很低的误码率将需要很长的测量周期）；5、分析结果；-如果测试设备只显示出接收到通道REI差错，说明被测通道已被终结，而净负荷已落地至支路端口；-如果测试设备显示出接收到发送的BIP误码，说明被测通道未被终结，已通过网元选路或落地至SDH支路端口；-如果出现失效，则根据表1检查可能的原因。
