基础高压电力设备详解共55页文档

（3）图 11 所示为西门子公司产品3CJ1户内高压接地隔离开关的外形图。 它是一种多用途，可模块化配置的高压电气设备，可以配置接地开关、熔 断器等设备，成为一个多功能的装置。图 12 是该公司的另一种户内高压 接地隔离开关3D型的外形图。它用于12KV～36KV的室内高压供配电线路上， 可采用手动操动机构或电动操动机构进行操作。
图9 GN8—10／600型高压隔离开关 1上接线端子，2静触头，3闸刀，4绝缘套管，5下接线端子，6框架， 7转轴，8拐臂，9升降瓷瓶，10支柱瓷瓶
户外高压隔离开关常用的有GW4、GW5、和GW1等系列。为了熄灭小 电流电弧，该隔离开关安装有灭弧角条。采用的是三柱式结构。
1－角钢架 2－支柱瓷瓶 3－旋转瓷瓶 4－曲柄 5－轴套6－传动装置 7－管形闸刀
（2）六氟化硫（SF6）断路器特点: 利用SF6气体作灭弧和绝缘介质，断 流能力强，灭弧速度快，检修周期长，适于频繁操作，且没有燃烧爆 炸危险。但是，SF6断路器的要求加工精度高，密封性能要求严，价格 相对昂贵。
（3）类型: 按SF6断路器灭弧方式分，有双压式和单压式两类。双压式 具有两个气压系统，压力低的作为绝缘，压力高的作为灭弧。单压式 只有一个气压系统，灭弧时，SF6的气流靠压气活塞产生。单压式结构 简单。我国生产的LNl、LN2型为单压式。
④ 底座
2）工作原理 在触头刚分离时，触头间只产生真空电弧。电弧的温度 很高，使金属触头表面产生金属蒸气，由于触头的圆盘状设计使真空 电弧在主触头表面快速移动，其金属离子在屏蔽罩内壁上凝聚，以致 电弧在自然过零后极短的时间内，触头间隙又恢复了原有的高真空度。 因此，电弧暂时熄灭，触头间的介质强度迅速恢复；电流过零后，外 加电压虽然很快恢复，但触头间隙不会再被击穿，真空电弧在电流第 一次过零时就能完全熄灭

高压闭锁接点输出：当A、B、C三相任意一相带 电时，高压闭锁指示红灯亮，且接点输出闭合。高 压闭锁接点串接在接地刀闭锁回路中。
传感器断线：当第1路的温湿度传感器有任一断 线时，传感器断线动作并且S1指示红灯亮，第2路类 同。
负载断线：当第1路启动的加热或风扇中无电流 流过时，负载断线触点闭合并且负载断线1指示红灯 亮，并且后台该开关柜保开入9接通，当第二路类同。
• 母联柜：1.两条母线并列（并网）运行或解列（分网）运行；
•
2.母线并列运行中，当其中一条母线及其线路故障时，保护动作及时分开母联开关，可保证
另一母线正常供电，缩小停电范围；
•
3.倒闸操作时，合上母联开关，进行等电位不停电操作；
•
4.当线路断路器故障时，可使故障断路器所在线路接入一条空母线，由母联开关串代（代替线
2021/6/21
16
9.高压断路器分合闸回路
2021/6/21
17
高压系统及原理图讲解
2021/6/21
1
1.高压开关柜
高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。 开关柜具有架空进出线、电缆进出线、母线联络等功能。
开关柜由柜体和断路器二大部分组成，柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及 连线等组成。 柜体的功能单元：
与HWJ接点配合送出控制回路断线信号。
2、断路器合闸位置监视回路 当断路器在合闸位置时启动本操作箱内的HWJ继电器， 同时给出断路器合闸位置信号接点，当控制回路断线时
与TWJ接点配合送出控制回路断线信号。
3、合闸回路 当由手合控制开关启动本操作箱HBJ，由HBJ完成合闸回 路的自保持，使断路器可靠合闸。 4、跳闸回路 当TB由J完手成跳跳控闸制回开路关的或自保保护持跳，闸使出断口路启器动可本靠操跳作闸箱。TBJ，由 5、防跳回路 在手动跳闸或保护跳闸回路启动的同时，TBJ由电流线圈 快速启动，其常开接点闭合，常闭接点断开，保证断路 器可靠跳闸，并断开合闸回路，防止断路器出现跳跃现 象。

（二）手车位置与接地开关的联锁 1、只有当手车处于断开位置／试验位置或移开位置时，手车 阻止开关柜接地开关关合的联锁才能解锁，这时开关柜的接地 开关才能合闸。 2、接地开关处于合闸状态时，接地开关操作轴上的联锁结构 将阻挡手车移动，以使手车不能向工作位置推进。
（三）手车位置与二次插头的联锁 手车进入柜内后，二次插头与手车位置之间应有以下联锁。 1、只有当手车处于断开位置／试验位置时才能插拔二次插头。 2、手车离开断开位置／试验位置后，在向工作位置推进的过 程中和到达工作位置以后，不能拨开二次插头。
二次设备电源小空开：其控制包括综合测控保护装置、综合 显示装置、分合闸回路、辅助设备等的电源投退，电源有交 流、直流。 直流小母线：为单个开关柜内电气设备提供直流电源，其总 电源从直流系统馈线柜来 保护跳闸压板：退出后，当负荷设备出现故障时，综保装置 只会发出报警信号，但不会使断路器跳闸。停送电操作中一 般不需要变动，正常运行中应保持投入状态。
（四）接地开关与电缆室盖板间的联锁： 只有当接地开关处于合闸状态时，开关 柜的下门或电缆室的后封板才能打开。 也只有在电缆室的后封板封闭时接地开 关才可以分闸。
四、真空断路器的四个电气状态
运行状态：指断路器手车在工作位置、合闸 状态，二次电源投入，控制面板合闸指示红 灯亮，储能指示黄灯亮， “远方/就地”转 换开关在“远方”位，断路器出线连接电气 设备已受电运行，测控装置有设备运行参数 显示。
电气设备进行绝缘值测量时的注意事项： ①确认测量设备，防止误入带电间隔； ②设备开关必须在冷备用状态时才允许测量，测量前确认设备回路上无 人工作； ③测量前对设备充分放电，防止设备残留电荷伤人； ④按兆欧表使用规范进行测量（包括表的电压等级选择、表的好坏判断、 操作规范、测量后的放电规定等）； ⑤按规定佩戴好绝缘手套，测量时注意和带电设备保持安全距离；

06 高压试验设备及方法
耐压试验设备
交流耐压试验设备
用于测试电气设备在交流电压下的绝缘强度，包括变压器、互感 器、电容器等。
直流耐压试验设备
用于测试电气设备在直流电压下的绝缘性能，常用于电缆、电机等 设备的测试。
冲击电压试验设备
模拟雷电冲击或操作冲击电压波形，用于检验电气设备的绝缘耐受 能力。
局部放电检测仪器
自动平衡电桥法
采用自动平衡技术，消 除测试过程中的干扰因 素，提高介质损耗测试 精度。
电流电压法
直接测量介质在直流或 交流电场下的电流和电 压值，计算介质损耗。
在线监测技术应用
红外热像仪
利用红外热成像技术实时监测高压设备温度 分布，发现潜在故障点。
介质损耗在线监测装置
实时监测介质损耗变化，提供设备绝缘性能 实时数据。
04 高压保护与控制装置
继电保护装置
保护功能
继电保护装置能够在电力系统发生故障时，迅速、有选择性地切 除故障元件，保证非故障部分继续运行，减少停电范围。
原理分类
根据保护原理，继电保护装置可分为电流保护、电压保护、距离保 护、差动保护等。
应用场景
广泛应用于高压输电线路、变压器、发电机等重要电力设备的保护。
案例二
某城市电网的高压设备选型与配置。该城市电网在选型时注重设备的安全性和可靠性，同时考虑了城 市发展的需求，采用了具有先进技术和良好扩展性的高压设备。在配置方案上，注重资源的合理利用 和能源的高效供应。
未来发展趋势预测
01
02
03
高压设备将更加智能化、 自动化，提高运行效率 和安全性。
新能源的接入将对高压设 备提出更高的要求，推动 设备的技术创新和升级。

电力变压器的绕组
• 容量稍大的变压器的低压绕组匝数很少， 但电流却很大。所以要求线匝的横截面 很大，通常用很多根导线（6根或更多） 并联起来绕，螺旋形绕组每匝并联导线 数量较多，而且是沿径向一根压着一根 地叠起来绕。并联的导线绕成一个螺旋， 中间隔以沟道。当螺旋形绕组并联导线 更多时（如12根）时，就把并联导线分 成两组并排绕组，形成双螺旋式。

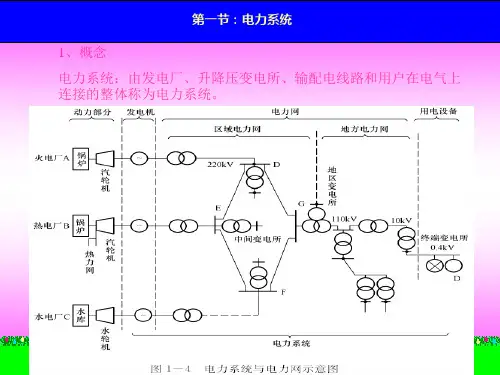

第三节：高压电气设备
1、电气设备的分类 二次设备： 各种计量、测量表计 继电保护和自动装置 操作电器、各类操作把手 直流电源设备：蓄电池组、硅整流等
第四节：高压电气设备的参数
1、额定电压 额定电压是国家根据经济发展的的需要，技术经济的合
理性，制造能力和产品系列性等各种因素所规定的电气设备 的标准电压等级。我国规定的额定电压，按电压高低和使用 范围分为三类。
① ３～６kV系统，Ｉc≯30A，否则采用经消弧线圈接地；
② 10kV系统，Ｉc≯20A，否则采用经消弧线圈接地； ③ 20～60kV系统，Ｉc≯10A，否则采用经消弧线圈接地； ④ 发电机电压侧系统Ｉc≯５A，否则采用经消弧线圈接地。
第三节：高压电气设备
1、电气设备的分类 一次设备： 生产和转换电能的如变压器、发电机。
第三节：高压电气设备
1、电气设备的分类 一次设备：
保护电器：限制短路电流的电抗器、防御过电压的避雷器
第三节：高压电气设备
1、电气设备的分类 一次设备： 接通和断开电能的开关设备：断路器、负荷开关、熔断器、隔离开关 、接触器等
第三节：高压电气设备
1、电气设备的分类 一次设备： 电压互感器、电流互感器
电力变压器的外壳
• 吊外罩显然比吊铁芯和绕组容易得多， 不需要特别重型的起重设备。随着变压 器技术的发展，变压器的性能和可靠性 大大提高，越来越多的大型变压器采用 全焊接结构，这样可减少变压器的渗漏 点，便于运行维护，缺点是一旦变压器 出现故障，必须切开变压器外壳

END
高压配电装置基础知识解析
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆ຫໍສະໝຸດ 的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃

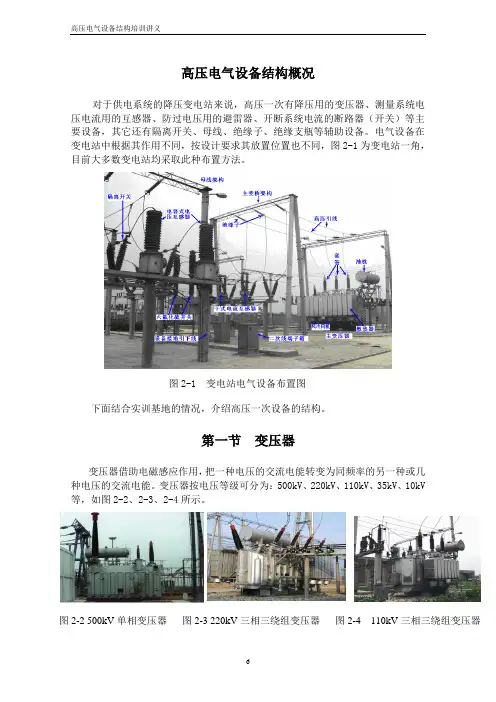

高压电气设备结构概况对于供电系统的降压变电站来说，高压一次有降压用的变压器、测量系统电压电流用的互感器、防过电压用的避雷器、开断系统电流的断路器（开关）等主要设备，其它还有隔离开关、母线、绝缘子、绝缘支瓶等辅助设备。

电气设备在变电站中根据其作用不同，按设计要求其放置位置也不同，图2-1为变电站一角，目前大多数变电站均采取此种布置方法。

下面结合实训基地的情况，介绍高压一次设备的结构。

第一节变压器变压器借助电磁感应作用，把一种电压的交流电能转变为同频率的另一种或几种电压的交流电能。

变压器按电压等级可分为：500kV、220kV、110kV、35kV、10kV等，如图2-2、2-3、2-4所示。

图2-1 变电站电气设备布置图图2-2 500kV单相变压器图2-3 220kV三相三绕组变压器图2-4 110kV三相三绕组变压器变压器按相别可分为单相和三相，按绝缘介质可分为：充油、充SF 6、干式等类型,目前常用的为充油变压器。

一、变压器基本结构图2-6 110KV 变压器内部结构图2-7 变压器外部构件名称1～箱盖；2～箱壳；3～出线套管；4～散热器；5～热虹吸器；6～防爆管；7～油枕；8～箱盖吊攀；9～油位计；10～呼吸器。

铁芯：构成磁通路器身内部： 绕组：构成电通路绝缘：相间、相地间、匝层间电的隔离变压器油：绝缘、冷却调压装置：输出电压的调整变压器 保护装置：在异常情况下，使变压器免遭损坏或减轻损伤油 箱：容纳器身和绝缘介质等冷却装置：散热出线套管：固定引线并使它们相互间及对地绝缘引 线：与电网联系电力变压器的基本结构及主要部件作用如图2-6、2-7所示。

1.铁芯铁芯是变压器的磁路部分，是电能转换的媒介，主要作用是导磁，由磁导率很高的电工钢片（硅钢片）制成。

它把一次电路的电能转变为磁能，又由自己的磁能转变为二次电路的电能，如图2-8所示。

另外，铁芯是变压器的内部骨架，铁芯的夹紧装置不仅使磁导体成为一个机械上完整的结构，而且在其上面套有带绝缘的线圈，支持着引线，并几乎安装了变压器内部的所有部件。

点及连接部分最大允许温度不应超过70 °C ，通过的电流不得超 过额定值。 2. 维修时应用细纱布打磨触点、导线连接点、检查其紧密程度并涂以中 性凡士林油，刀片与触头的接触应良好。 3. 分合闸过程应无卡劲，触电中心要校准，三相应同时接触，合入深度 不小于90% 4.操作机构部件有无开焊、变形或锈蚀现象。 5.瓷绝缘有无破损和放电现象，胶合处不得松动。 6. 严禁带负载分合闸。
高压隔离开关主要是用来隔离高压电源、以保证安全 检修，因此其结构特点是断开后具有明显可见的断开间隙。 它的另一结构特点是没有专门的灭弧装置，因此它不能带 负荷操作。但它允许通断一定的小电流，如励磁电流不大 于2A 的空载变压器，充电电容电流不大于5A 的空载线路 以及电压互感器回路等。开关柜用的户内隔离开关主要有 GN19系列、GN6、GN9系列。
（1000）、1250、1600、（1500）、2000、3150、4000、5000、 6300、8000、10000、12500、16000、20000A
08.08.2021
22
第二节 隔离开关
• 3 主要技术参数
（3）动稳定电流。隔离开关在闭合位置时，所能通过的最大 短路电流，称为动稳定电流，亦称额定峰值耐受电流，它 表明隔离开关在冲击短路电流作用下，承受电动力的能力。 这个值的大小由导电及绝缘等部分的机械强度所决定
08.08.2021
12
第一节 高压断路器
• 7 国内外知名断路器简介
•
目前世界上断路器的生产主要集中在欧洲的几大生产厂
家如Siemens、ABB、Alstom 、Schneider和日本的几大公
司如三菱、东芝、日立。上述几家大公司产品集全、几乎都
能生产各个电压等级的产品，基本上代表了世界上最先进技

一次设备
分类
功能
例
变换设备 变换电压或电流
变压器、互感器
控制设备 控制一次电路通、断
高低压开关电器
保护设备 过电流保护、过电压保护等 熔断器、避雷器
补偿设备 补偿无功功率以提高功率因数 并联电容器
按一次电路接线方案，将有关 高压开关柜、低
成套设备 的一次设备及二次设备组合为 压开关柜、动力
一体的电气装置
动切断故障电流，因此高压断路器还应配有相应的操作机构以实现 自动动作，操作机构有 手动式： 以人工手动方式进行分、断操作，简单，
但不能提供自动分、断操作 电动式：以电磁力作为断路器分、断操作的动力，以CD表示 弹簧式：以弹簧力作为断路器分、断操作的动力，
建筑配电系统常用，以CT表示 液压式：用液压机构提供断路器分、断操作的动力 气动式：用压缩空气提供断路器分、断操作的动力，如空气断路器
63
油浸式变压器在电力系统使用最为广 泛，三相油浸式电力变压器的外形如图 。 其基本结构可分成以下几个部分：铁心、 绕组、绝缘套管、油箱及其他附件等。
铁心和绕组是变压器的主要部件，称为 器身，如图 ，器身放在油箱内部。
feifei45
• 变压器是通过电磁感应实现两个电路之 间能量的，因此它必须具有电路和磁路 两个基本部分。
和照明配电箱
电弧
电弧的基本知识
一、什么是电弧
电弧实际上也就是开关两个触头之间 空气（或其它绝缘介质）局部被击穿， 形成的一个气体导电通道。
电弧的危害
1.开关电器开断电路时，触头虽已分开，但实际并未真正断 开。
2.电弧温度极高, 很容易烧坏开关触头；触头附近的绝缘物 也会遭受破坏；还会引起短路故障、开关电器爆炸、形成 火灾等危害电力系统的安全运行。 3.电弧是一束能导电的气体，它的质量很轻，在电动力、热力 作用下能迅速移动、伸长、弯曲和变形，就很容易造成飞弧短 路和伤人。

高低压配电基础知识讲解一、配电设备的基本分类：高压和低压（一）、高压配电设备1、高压熔断器：作用主要用于对高压线路或高压电气设备的短路保护，我们常见的有高压跌落式熔断器，（户外）（户内）外壳瓷质内填有石英沙的管式熔断等。

2、高压隔离开关：在电路中，它只起隔离作用，使电路具有一个明显断开点。

3、高压负荷开关：（常用于10KV）配电系统中无弧能力较小，只能接通分断正常的负荷电流，灭弧能较小，只能接通分断正常的负荷电流，故称为高压负荷开关，它是组合式高压电器，由隔离开关熔断器，热脱扣器，分励脱扣器及灭弧装置组成。

4、高压断路器：它是高压配电网的关键元件，其断流容易可达几百一几千兆伏安，分断能力可断几千安5、避雷器：作用是防止雷流击穿电气设备绝缘的主要保护设备，它与被保护设备并联安装，当雷电流来时，在高频电压和电流的作用下，自动导通，雷电流通过接地装置泄入大地，雷电过后，它又自动关闭不导通，从而保护被保护的电气设备。

6、配电变压器1）用来改变交流电压大小的电气设备，根据电磁感应的原理把初级的电压变换成次级的电压，以满足不同负荷的需要。

2）主要分为：油浸式、干式变压器。

3）它在低压电网中占主要位置，它是转换电压，输送分配电能的关键部位是0.4KV与10KV网架的纽带。

4）配电变压器并联运行的条件A：电压等级相同（电压此）B：联结组别相同（高、低压的）C：短路阻抗（阻抗电压）相等D：容量之比要大于1/3（或者不超过3：1）（二）、低压配电设备1、熔断器组合开关电路，它兼有熔断器和刀开关功能，用于配电电路作电源开关和短路保护之用。

2、低压熔断器：熔断器中熔体是将具有低熔点的各种金属按不同的比例混合制成的，在其额定的电源内能正常导通电流，而当电流达到或超过其约定熔断电流时，熔体立即烧断主要起短路过载保护作用（即常用保险丝、保险管）3、低断路器：它是一种不仅能通断正常负荷的工作电流，而且能通断故障电流，具有此较理想的通断能力对电路实行多种保护的自动开关电器（自动空气开关）4、漏电保护器1）一般的漏电保护器由检测系统，脱扣系统和测试系统三部门分组成。

2021/4/9
9
主要电气设备认识
2021/4/9
10
110kV变压器
2021/4/9
11
35kV变压器
2021/4/9
12
10kV油浸式变压器
2021/4/9
13
10kV干式变压器
2021/4/9
14
变压器的工作原理：
❖ 变压器可将一种电压的交流电能变换为同频率的 另一种电压的交流电能
额定电压就是国家规定的电气设备标准的电压等级，是 电气设备设计时所依据的电压值。额定电压决定了设备 运行要求的绝缘水平。在这一电压下工作时，电气设备 的技术经济性能能够达到最佳状态，保证可靠长期运行。
额定电压为1000伏以下电气设备称为低压设备，1000伏 及以上的电气设备称为高压设备。
2021/4/9
20
❖ 干式电力变压器特点
❖ 干式电力变压器承受热冲击 能力强，过负载能力大、难
燃、防火性能高、低损耗、 局部放电量小、
❖ 噪声低、不产生有害气体、 不污染环境、对湿度、灰尘 不敏感、体积小、不开裂、 维护简便。因此，最适宜用 于防火要求高，负荷波动大 以及污秽潮湿的恶劣环境中。 如：机场、发电厂、冶金作 业、医院、高层建筑、购物 中心、居民密集区以及石油 化工、核电站、核潜艇等特 殊环境中。
❖ 电压器的主要部件是一个铁心和套在铁心上的两 个绕组。
2021/4/9
15
❖ 与电源相连的线圈，接收交 流电能，称为一次绕组 用 U1 ，I1，E1，N1表示;
❖ 与负载相连的线圈，送出交 流电能，称为二次绕 组 用U2，I2，E2 ，N2表 示;
❖ 同时交链一次，二次绕组的 磁通量的相量为 Fm ,该磁 通量称为主磁通;

11-绝缘瓷瓶；
器 12-固定安装板
9
高 户外式高压熔断器
压
RW4—10型跌落
式熔断器原理：
熔 合闸：用绝缘棒钩住
操作环向上推熔管。
断 器
合闸后：熔管下部动 触头借熔丝张力拉紧 后，推入上静触头内 锁紧成闭合位置。
10
高 户外式高压熔断器
RW4—10型跌落
压 式熔断器原理：
当严重过载或短路时，故 障电流使熔丝迅速熔断，
开 – 接通和断开正常的负荷电流，而不能切
断短路电流。
关 – 综合负荷开关由熔断器来切断短路电流。
27
高 三、高 压 负 荷 开 关
压 1—闸刀式动触头；
2—主静触头；
负 3—耐弧动触头；
1
4—耐弧静触头；
2
荷
5—支柱绝缘子； 6—气缸绝缘子；
7—传动杆；
开 8、9—绝缘杆；
10—压气活塞；
关 11—接线板。 高压负荷开关的结构示意图
离 – 在接触处装有磁锁压板。
GN22—10/2000、3150型的特点：
开 – 采用合闸——锁紧两步原理。
– 采用环氧树脂绝缘子，体积小，重量轻。
关
22
高 其他高压隔离开关的结构
压 GW1—6、10型：由3个单极隔离开关
组成，安装时将三极组成一体形成3极
隔 联动式，并配用CS6操作机构。
GW1—10W型：为防污型，其特点是
8—支持绝缘子；
路
10—主轴；11—绝缘拉杆； 12—转轴；13—分闸弹簧；
14—合闸弹簧缓冲器；
器
15—缓冲空间； 16—油气分离室；
36
高 SN10—10型少油断路器

从操动机构跳闸线圈接通跳闸脉冲起到三相电弧完全熄灭时止的一段时间。
tkd tgf txh
▉ 断路器的操动机构的组成
操动系统：完成断路器在工作过程中的分、合闸动作的系统。 由操动机构和传动机构组成。
1.操动机构：由动力机构、扣住机构、脱口机构 等组成。 （1）动力机构：
原动力机构，操动能源有气压能、弹簧能、电磁能或液压能。 （2）扣住机构：
操动机构 。
▉ 断路器的操动机构的基本要求
1.具有足够的合闸功率，保证需的合闸速度。 2.能维持断路器处在合闸位置，不产生误分闸。 3.有可靠的分闸速度和足够的合闸速度。 4.具有自由脱口装置。 5.在控制回路中，要保证分合动作准确、连续。 6.结构简单、体积小、价格低廉。
高压断路器的分类
1.油断路器 以变压器油为灭弧介质的断路器，它又分为多油断路器和少油断路器。 2.压缩空气断路器 以压缩空气作为灭弧介质的断路器。 3.真空断路器 利用真空的高绝缘性来灭弧的断路器。 4.六氟化硫断路器 利用具有优异的绝缘性能和灭弧性能的六氟化硫气体作为灭弧介质和绝缘 介质的断路器。
•
加强交通建设管理，确保工程建设质 量。19: 51:2119 :51:211 9:51Thursday, October 22, 2020
•
安全在于心细，事故出在麻痹。20.10. 2220.1 0.2219: 51:2119 :51:21 October 22, 2020
•
踏实肯干，努力奋斗。2020年10月22 日下午7 时51分 20.10.2 220.10. 22
堵住回油孔，造成密闭燃烧，使内腔压力迅速升高。随着导电杆向下运动，顺序打开横 吹孔和下部的油囊纵吹孔，造成压力油气流的纵横吹。此外，在导电杆快速向下运动的 同时，下部的油向上对流压入灭弧室，形成机械油吹。电弧在8～16ms即可熄灭。

15.11.2020
38
成套柜的安装应符合下列要求
机械闭锁、电气闭锁应动作准确、可靠。 动触头与静触头的中心线应一致，触头
接触紧密 二次回路辅助开关的切换接点应动作准
确，接触可靠 柜内照明齐全
15.11.2020
39
抽屉式配电柜的安装要求
抽屉推拉应灵活轻便、无卡阻、碰撞现 象，抽屉应能互换
安装在振动场所的盘、柜应按设计要求 采取防振措施。
盘、柜之间及盘、柜内设备与各构件间 连接应牢固，基础型钢不宜于焊死。
15.11.2020
37
高压成套设备基础型钢安装要求 （2）
端子箱安装应牢固，封闭良好，并应能 防潮防尘。安装位置应便于检查;成列安 装时，应排列整齐。
盘、柜、台、箱的接地应牢固良好，装 有电器的可开启的门，应以裸铜软线与 接地的金属构架可靠地连接，成套柜应 装有供检修用的接地装置
接线方案是开关设备功能的标志。它是 根据电力系统主接线要求，针对使用场 所与控制对象，并结合主要电器元件特 点而确定的。
其包括电能汇集、输送、分配、计量和 保护等多种功能的电气线路。
必要时可采用几个功能单元的方案组合。
15.11.2020
31
新型成套组合电器介绍
15.11.2020
32
箱式变压器SB□-M系列
优点：熄弧能力强，触头机械寿命长， 无爆炸和火灾危险，适合频繁操作和快 速切断，体积小，重量轻，易维护。
缺点：易产生过压，灭弧室的真空度运 行中检查不便，如果真空度降低或不能 使用时只有更换真空灭弧室。
15.11.2020
22
避雷器
防止雷电流击穿电气设备绝缘的主要保 护设备，和被保护对象并联装设。雷电 波侵入时，将雷电流通过接地装置泄入 大地；雷电过后，工频电压作用时，又 自动切断泄放通道，保证线路或设备对 地的绝缘。
