2023-11-11•高低压成套设备基础知识•高低压成套设备的安装与调试•高低压成套设备的维护与检修•高低压成套设备的运行管理•高低压成套设备的安全防护与节能技术目•培训课程安排与学习资源介绍录01高低压成套设备基础知识定义高低压成套设备是指将高低压电气设备及配套元器件组合在金属封闭空间内，具有相对独立功能和一定防护等级的成套设备。
分类高低压成套设备根据用途、结构、功能等可分为多种类型，如高低压开关柜、配电屏、控制屏、电源柜等。
高低压成套设备的定义与分类组成高低压成套设备主要由母线、断路器、互感器、开关、接触器、熔断器等组成。
工作原理通过母线分配电能，由断路器进行电流的接通和切断，互感器进行电流和电压的测量，开关进行电路的通断控制，接触器进行远距离控制，熔断器进行电路保护。
高低压成套设备的组成及工作原理高低压成套设备的主要技术参数和性能指标技术参数主要包括电压等级、电流容量、短路阻抗、绝缘水平等。
性能指标主要包括操作性能、热性能、机械性能、电性能等。
02高低压成套设备的安装与调试高低压成套设备的安装应遵循国家和行业的相关标准、规范和规定，如电气安装规范、安全操作规程等。
高低压成套设备的安装规范和要求安装规范设备安装前，应检查基础是否符合要求，如平整、稳固、无裂纹等，以确保设备安装牢固、稳定。
基础要求高低压成套设备的金属外壳应接地，以确保设备使用过程中的人员安全。
接地要求调试方法根据设备类型和规格，采用相应的调试方法，如使用万用表测试电压、电流，使用示波器测试信号等。
调试流程高低压成套设备的调试应按照规定的流程进行，如先检查设备外观、再测试设备性能、最后进行设备运行试验等。
调试记录调试过程中应做好记录，包括调试时间、人员、设备状态、测试数据等，以便后续查阅和分析。
高低压成套设备的调试流程和方法高低压成套设备安装与调试过程中的注意事项质量保证应保证设备的安装和调试质量，避免出现差错或遗漏，确保设备的正常运行和使用效果。

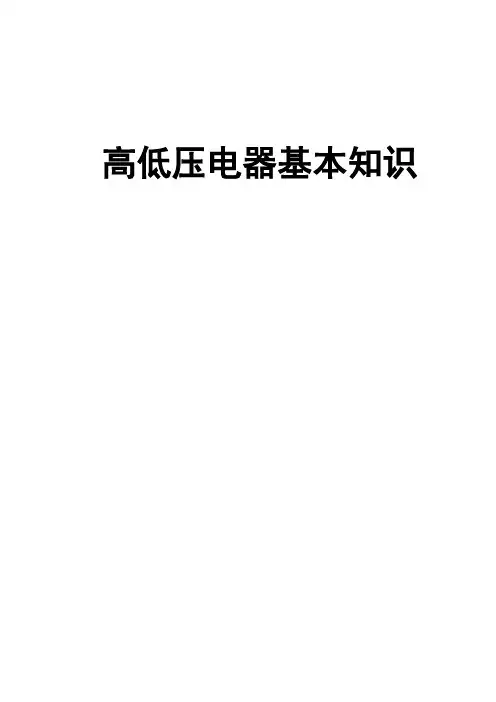

高低压电器基本知识第一部分：1 短路开断(关合) ——————————————————————————— 1 2高压开关——————————————————————————————— 1 3 高压开关设备(低压开关设备) ————————————————————— 1 4组合式变电站（箱式变电站）—————————————————————— 1 5金属铠装设备———————————————————————————— 1 6 断路器—————————————————————————————— 1 7少油断路器————————————————————————————— 1 8 SF6断路器————————————————————————————— 1 9真空断路器————————————————————————————— 1 10 隔离开关————————————————————————————— 1 11负荷开关—————————————————————————————— 1 12接地开关—————————————————————————————— 1 13接触器（机械式的）————————————————————————— 1 14闪络———————————————————————————————— 1 15火花放电—————————————————————————————— 1 16击穿———————————————————————————————— 1 17破坏性放电————————————————————————————— 1 18干试验———————————————————————————————2 19电压互感器————————————————————————————— 2 20电流互感器————————————————————————————— 2 21无载分合—————————————————————————————— 2 22高压熔断器————————————————————————————— 2 23短时工作制————————————————————————————— 2 24长期工作制————————————————————————————— 2 25高压避雷器————————————————————————————— 2 26（开关设备的）主回路———————————————————————— 2 27（开关设备的）控制回路、辅助回路—————————————————— 2 28电器间隙、爬电距离————————————————————————— 2 29高压电器分类———————————————————————————— 2 30负荷开关转移电流和交接电流—————————————————————3 31额定电压—————————————————————————————— 3 32额定电流——————————————————————————————4 33防护等级—————————————————————————————— 4 34关合能力试验———————————————————————————— 4 35机械特性试验———————————————————————————— 4 36开断能力试验———————————————————————————— 4 38电寿命试验————————————————————————————— 4 39母排相序标识的制作有几种方法———————————————————— 4 40高低压开关设备电气间隙不够时采取何种措施—————————————— 4 41真空断路器外壳的接地线规格多大——————————————————— 4 42高低压产品的安装方式有几种————————————————————— 4 43消谐器（一次）的接法———————————————————————— 4 44目前我省对高压计量柜有如下要求———————————————————5 45电压互感器主接线图中JDZ应为几只？画出一、二次实际接线示意图———— 5 46低压开关柜电缆进出线方式有几种——————————————————— 547低压开关柜母线进出方式——————————————————————— 5第二部分：1、高低压开关柜设计所依据的主要标准是什么———————————————62、高压开关柜的电气间隙，工频耐压、雷电冲击值是多少？加压部位在何处？——73、高压电气的作用是什么？其分类如何？——————————————————74、高低压开关设备技术文件中的内容包含那些？———————————————85、高低压开关设备额定电流的确定————————————————————86、高低压开关柜母线颜色及相序排列,何谓换相?二次如何处理? ————————97、高低压开关设备绝缘电阻测试—————————————————————98、高压开关设备主回路电阻的测试?单个接触面接触电阻大于200μΩ会产生何种严重后果? ———————————————————————————109、高低压开关设备中的同规格手车（小车）、抽屉为何要求有互换性—————1010、何为工作接地？何为保护接地？———————————————————1011、避雷器的作用是什么?耐压实验时为何避雷器的接线要从一次接线中拆下,试后恢复原状? ———————————————————————————1012、什么情况下易产生过电压?危害是什么? 应采取何种措施? ————————1013、隔离开关主要功能有哪些? ——————————————————————1114、电流,电压互感器的作用. ——————————————————————1115、电流互感器的二次侧在工作时不得开路————————————————1116、电压互感器的二次侧在工作时不得短路————————————————1117、高压熔断器的作用—————————————————————————1118、在1600KVA及以下变压器的开关设备中为何采用负荷开关+熔断器作为控制保护设备—1119、电抗器的作用———————————————————————————1220、何为全工况产品？——————————————————————————1221、预装式变电站的特点和要求？————————————————————1222、电磁式电压互感器铁磁谐振过电压消除措施——————————————1223、用电磁锁作为强制闭锁的作用是什么？————————————————1324、高压开关设备的“五防”内容是什么？具体措施是什么？————————1425、在高低压开关柜中为何布放主接地母排，其截面如何确定？———————1426、额定短时耐受热稳定电流和额定峰值耐受动稳定电流相互关系是什么？试验目的—————————————————————————————15 27、GB1984-89交流高压断路器标准中的基本的短路方式内容有哪些？具体数值是多少——————————————————————————1528、温升试验的目的是什么？温升前后测回路电阻的目的是什么？———————1529、雷电冲击1分钟点试多少次？其中允许有两次自恢复性放电，你认为允许吗？——————————————————————————1530、标准中规定悬浮挡板与带电体的最小距离是多少？———————————1531、挡板（可以是悬浮的，可以是金属的）内表面与带电体之间应能承受多少额定电压值的耐压？——————————————————————1532、高低压开关柜的出厂检验项目————————————————————1533、断路器的选用原则—————————————————————————1634、试画出隔离开关柜与对应的断路器的电气联锁原理图并说明之。
高低压成套电气设备知识培训1. 介绍高低压成套电气设备是指在配电系统中将高低压设备组合起来，形成一个完整的电气设备系统。
本文将介绍高低压成套电气设备的基础知识和运行原理，以帮助读者更好地理解和操作这些设备。
2. 高低压成套电气设备的组成高低压成套电气设备主要由以下几个部分组成：2.1 高低压开关设备高低压开关设备是配电系统中的核心组件，用于控制和保护电路。
常见的高低压开关设备包括断路器、隔离开关、负荷开关和接触器等。
这些设备根据其额定电压和额定电流的不同，可以实现不同级别的电路控制和保护。
2.2 变压器变压器是用来进行电压变换的设备。
在高低压配电系统中，常见的变压器有功率变压器和配电变压器两种。
功率变压器用于将高压电网的电压变换为低压电网所需的电压，而配电变压器则用于将变压器输出的电压进一步变换为低电压供给用户。
2.3 电动机电动机是高低压成套电气设备中的重要部分，用于驱动各种机械设备。
电动机根据其功率和工作原理的不同，可以分为交流电动机和直流电动机。
交流电动机常见的类型有感应电动机和同步电动机，而直流电动机则常见的类型有直流电动机和直流刷电机。
2.4 控制设备控制设备用于实现对高低压成套电气设备的控制和监测。
常见的控制设备包括开关柜、面板、按钮和指示灯等。
这些设备通过连接电路，使其能够控制设备的开关状态、运行方式以及工作参数等。
3. 高低压成套电气设备的运行原理高低压成套电气设备的运行原理主要涉及电路的连接方式、保护装置的工作原理和控制设备的操作方式等。
3.1 电路连接方式高低压成套电气设备的电路连接方式包括串联和并联两种。
串联连接方式是将各个设备按照电路的要求连接起来，形成一个闭合的电路。
并联连接方式是将各个设备同时连接到同一电源，以实现各个设备的并联工作。
通过合理选择电路连接方式，可以满足不同的电路需求和运行要求。
3.2 保护装置的工作原理高低压成套电气设备中的保护装置主要是用来保护电路设备遭受过载、短路、接地或欠压等故障的损坏。
高低压基础知识培训一、基础名词解释1.1.电是什么?答:有负荷存在和电荷变化的现象。
电是一种和重要的能源。
1.2.什么叫电场?答:带电体形成的场,能传递带电体之间的相互作用。
1.3.什么叫电荷?答:物体或构成物体的质点所带的正电或负电。
1.4.什么叫电位?答:单位正电荷在某点具有的能量,叫做该点的电位。
1.5.:什么叫电压?它的基本单位和常用单位是什么?答:电路中两点之间的电位差称为电压。
它的基本单位是伏特。
简称伏,符号v,常用单位千伏(kv),毫伏(mv) 。
1.6、什么是电流？电荷有规则的移动，就形成电流，电流的单位是安，用字母A表示。
1.7、什么叫电阻？导体对电流的阻碍作用称为电阻。
电阻的单位是欧姆，用希腊字母Ω表示。
电阻的大小与材料、长度、横截面积有关。
R=ρL/S ,其中，ρ表示电阻的电阻率，是由其本身性质决定，L表示电阻的长度，S 表示电阻的横截面积.1.8、电压、电流、电阻间的关系式是什么？对直流电路中I=U/R，I—电流，U—电压，R—电阻。
即为欧姆定律1.9、什么是电流的热效应？电流通过导体时，由于克服导体电阻会产生热。
这种现象称为电流的热效应。
1.10、什么是直流电？电压与电流的大小和方向不随时间的改变而变化的电源。
1.11、什么是交流电？电压和电流的大小和方向均随时间作周期性不断变化的电源。
1.12、什么是线电压？什么是相电压？对于三相五线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。
对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏。
1.13什么是相电流？什么是线电流？星形接法时三相绕组的三个头(或尾)相接为中性点,(零点).另外三个尾(或头)为三条火线!此时输出(或输入)电流是各相独立的!故称相电流!此接法是最常见的,也是三相四线制输出的唯一接法!(有零线) 三角形接法是将三相绕组的头尾相接成为一个三角的环路!从三个头尾的接点引出三条火线.因每条火线都是两相线的交接点,故称线电流.线电流是相电流的1.732倍!此接法限于纯动力电路!(没有零线)</p><p> 也就是说线电流指的是相对于中性线来说的电流，相电流指的是任意两相之间的电流1.14.什么是导体?绝缘体和半导体?答:很容易传导电流的物体称为导体。
高低压配电系统基础知识（值得收藏）附PPT1.2.1.1 高压输配电系统概述v我国发电厂的发电机组输出额定电压为3.15～20KV，为什么要升压至500KV传输？1、为了减少线路能耗、压降2、节约有色金属、降低线路工程造价。
v配电变压器铭牌上标明输出额定电压为400/230V，而非380/220V，为什么？考虑补偿变压器内部电压降5％，一般选400/230V，而用电设备受电端电压为380/220V。
1.2.1.3 高压配电系统组成v概念：变电所电能输送和分配的电路，即主电路。
v常用的高压电器：高压熔断器、高压断路器、高压隔离开关、高压负荷开关、避雷器等。
v高压开关柜：高压开关及相应的控制、信号、测量、保护和调节装置的组合。
v市电的引入一般均从附近现有公用电网上引入馈电线，采用专用电力电缆。
应根据附近电网中变电所的位置，电压等级，供电质量，局站重要性等情况选取合适可靠的市电。
v通信局站变电所可分为露天变电所和室内变电所两种，露天变电所又有杆架式（180KVA以下变压器）和落地式。
室内变电所又有小型独立变电站和带有高压开关柜的变电所。
一般有两路市电引入的变电所均采用带有高压开关柜的变电所。
v电力变压器有油浸式和干式两种类型，在室内安装变压器时，应考虑变压器室的布置，高低压进出线位置以及操作机构的安全等问题。
目前大容量变压器广泛采用了干式变压器。
v所谓一次线路，表示的是变电所电能输送和分配的电路，通常也称主电路。
根据通信局站市电引入的情况和局站对电源可靠性要求的不同，可以有不同的一次线路方案。
本文来源：网络。
我们注重分享，版权归原作者，如有侵权请及时联系。
高、低压配电柜基础知识1. 啥是TT 、IN 、IT 系统？答：TT 方式是指将电气设备的金属外壳直截了当接地的爱护系统，称为爱护接地系统，也称TT 系统。
TN 方式是将电气设备的金属外壳与工作零线相接的爱护系统，称作接零爱护系统，用TN 表示。
IT 方式是电源侧没有工作接地，或通过高阻抗接地。
负载侧电气设备举行接地爱护的爱护系统。
2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。
3. 电力负荷的分级？重大损者。
二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为普通的电力负荷。
4. 啥是电弧?答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮非常强温度非常高。
5. 啥是变电所？答：是担负着从电力系统同意电能，通过变压（升压或落压），然后再配电的任务的供电枢纽。
6. 啥是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。
流过各相负载的电流为相电流；流过相线中的电流为线电流。
答：要紧作用是变换电压，以利于功率的传输。
在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,能够减少线路损耗，提高送电经济性，达到远距离送电的目的，而落压则能满脚各级使用电压的用户需要。
8. 变压器各要紧参数是啥？答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4 ）空载电流；（5 ）空载损耗；（6 ）短路损耗；（7 ）阻抗电压；（8 ）绕组连接图、相量图及连接组标号。
9. 啥叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
10. 啥叫涡流？涡流的产生有哪些害处？答：当交流电流经过导线时，在导线身边会产生交变的磁场。
交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，非常像水的旋涡，因此称作涡流。
