电力系统高低压配电柜基础培训

最新电力培训课件高低压配电系统培训xx年xx月xx日contents •高低压配电系统概述•高低压配电系统设备及选型•高低压配电系统设计与安装•高低压配电系统运行维护与检修•高低压配电系统的安全与防护目录01高低压配电系统概述高低压配电系统是指将电力能源通过配电设施进行分配，以提供给各种用电设备使用的系统。

定义具有高效、可靠、灵活和环保等特点，同时需要满足电力负荷日益增长的需求。

特点高低压配电系统的定义与特点组成高低压配电系统主要由电源、开关设备、导线、变压器、补偿装置、保护装置等组成。

分类根据电压等级和供电范围的不同，高低压配电系统可分为城市电网、工业电网和农村电网等。

高低压配电系统的组成与分类重要性高低压配电系统是现代电力系统的重要组成部分，对于保障电力能源的供应和满足生产生活用电需求具有重要意义。

应用高低压配电系统广泛应用于各种行业和领域，如工业、商业、农业、交通等，为经济社会的发展提供重要支撑。

高低压配电系统的重要性及应用02高低压配电系统设备及选型高压开关柜用于10kV及以下的高压开关设备，主要有进线柜、出线柜、联络柜等用于升高电压和降低电压，通常由一个或多个变压器组成用于测量和控制电路中的电流和电压，通常与电力变压器一起使用用于限制电流的突变，通常与电力变压器一起使用用于保护电力设备免受雷电和操作过电压的损害高压配电设备及选型电力变压器电抗器避雷器互感器低压配电设备及选型用于0.4kV及以下的低压开关设备，主要有进线柜、出线柜、联络柜等低压开关柜配电盘电缆分支箱补偿电容器柜用于分配电能的设备，包括电源开关、保护装置、测量仪表等用于将电缆分成多个分支，以便向不同负载供电用于补偿电力系统的无功功率，提高功率因数配电变压器及选型配电变压器的类型包括油浸式变压器、干式变压器等配电变压器的容量选择需要考虑负载的大小、性质和分布情况等因素配电变压器的安装位置选择应考虑便于操作、维护和管理，同时应尽量靠近负荷中心1电力电缆及选型23包括交联聚乙烯电缆、聚氯乙烯电缆、橡胶电缆等电力电缆的类型根据负载电流的大小和敷设条件等因素进行选择电力电缆的截面积选择包括直埋敷设、穿管敷设、桥架敷设等，应根据具体情况进行选择电力电缆的敷设方式选择03高低压配电系统设计与安装高压配电系统是电力系统的核心部分，其设计应遵循安全、可靠、高效的原则。

成套高低压柜培训资料一、概述成套高低压柜是电力系统中不可或缺的设备，它起着保护和控制电力设备的重要作用。

为了正确使用和维护高低压柜，特编写此培训资料，旨在向相关从业人员详细介绍成套高低压柜的组成、工作原理、维护方法和安全操作等内容。

二、高低压柜的组成1. 机械部分高低压柜的机械部分包括箱体、前门、后板和安装支架等组件。

箱体一般采用钢板材料，具有足够的强度和防护性能。

前门用于方便操作和观察内部设备，一般配有把手和锁。

后板用于安装电器元件，通常可拆卸。

安装支架用于固定高低压设备，保证其运行的稳定性。

2. 电气元件高低压柜的电气元件包括断路器、负荷开关、断路器开关、电力仪表等。

断路器用于过载和短路保护，负荷开关用于手动控制负载的接通和断开，断路器开关可进行手动和远程控制操作，电力仪表用于监测和测量电气参数。

3. 接线组件高低压柜的接线组件包括接线端子、导轨和电缆等。

接线端子用于连接电气元件和导线，保障电流传输的可靠性；导轨用于固定和安装断路器等装置；电缆用于连接高低压柜与外部设备。

三、高低压柜的工作原理成套高低压柜通过电气元件的协调工作，实现对电力系统的控制和保护。

当电力系统发生过载或短路时，断路器会自动跳闸，切断电源，以保护设备和人员的安全。

负荷开关用于手动控制负载的接通和断开，便于运行人员进行操作。

断路器开关可进行手动和远程控制操作，方便对高低压柜进行控制和监测。

四、高低压柜的维护方法1. 定期检查定期检查成套高低压柜的机械部分和电气元件，确保其正常运行。

检查是否有锈蚀或损坏的情况，如有需要及时更换。

同时，还需检查接线部分是否紧固可靠，是否存在松动或腐蚀的情况，进行必要的维修。

2. 清洁保养定期清洁高低压柜的外表和内部设备，保持其整洁和良好的散热条件。

清除积尘和杂物，以防影响电气元件的正常运行。

特别注意清洁断路器和负荷开关的触点，以确保良好的接触和导电性能。

3. 绝缘测试定期进行高低压柜的绝缘测试，检测绝缘性能是否正常。

电力系统高低压配电基础培训1. 电力系统基础知识1.1 电力系统概述电力系统是指由发电、输电、变电和配电四个部分组成的系统。

其中，电力发电是将化学、机械、热能等能源转化为电能的过程；电力输电是将发电厂发出的高压电能通过输电线路送到变电站的过程；电力变电是将输电线路送来的高压电能通过变压器降压、分配到低压电缆或架空线路上供用电的过程；电力配电是将低压电能通过配电箱、开关、保护设备等设备送到用户的电气设备上供电的过程。

1.2 电力系统分类按照电压等级的不同，可以将电力系统分为高压系统和低压系统。

•高压系统：其电压等级通常在110KV以上，主要用于电力输电和变电。

•低压系统：其电压等级通常在380V以下，主要用于电力配电和用户用电。

1.3 电力线路分类按照线路所用导体的不同，可以将电力线路分为架空线路和电缆线路。

•架空线路：通常采用铝合金导线和钢塔架设，以较高的高度在空气中悬挂，适用于长距离输电。

•电缆线路：通常采用导电材料包裹在绝缘材料中制成电缆，适用于电压高、走向复杂的场合。

2. 高压配电系统2.1 高压配电系统组成高压配电系统由高压总配电室、高压变电站、高压线路等构成。

在高压总配电室中，将发电厂产生的电能通过母线进入高压变电站。

在高压变电站中，采用变压器将高电压变为用户需要的低电压，然后通过出线进入高压线路，最终输送到用户。

2.2 高压配电系统的特点高压配电系统具有以下特点：•电压等级较高，一般在110KV以上，能够实现输电距离远、输电损耗小的优点。

•线路通常采用架空送电，需要占用一定的土地空间。

•钢塔和导线需要保养和维修，费用较高。

3. 低压配电系统3.1 低压配电系统组成低压配电系统主要由配电变压器、低压总配电柜、配电线路和终端用户用电设备等构成。

在配电变压器中，通过变压器将高压电能降压到用户需要的低电压，然后通过低压总配电柜进入配电线路，最终输送到用户。

3.2 低压配电系统的特点低压配电系统具有以下特点：•电压等级较低，一般在380V以下，适用于用户用电。

低压配电柜基础知识培训目录一、低压配电柜概述 (2)1.1 低压配电柜的定义与作用 (3)1.2 低压配电系统的组成 (3)1.3 低压配电柜在电气系统中的位置与功能 (5)二、低压配电柜的设计标准与法规遵从 (6)2.1 设计标准及规范 (7)2.2 法规遵从及安全标准 (8)2.3 设计案例分析 (9)三、低压配电柜的选型与组件介绍 (10)3.1 电源组件选择 (11)3.2 保护组件配置 (12)3.3 控制组件及其应用 (14)3.4 常用附件与功能扩展 (15)四、低压配电柜的运行原理与控制模式 (17)4.1 低压配电柜的运行逻辑 (18)4.2 智能控制功能与应用场景 (19)4.3 照明、通风与环境监控 (21)五、低压配电柜的维护与故障排除 (22)5.1 日常维护要点 (24)5.2 常见故障症状与诊断方法 (24)5.3 预防性维护措施及策略 (25)六、低压配电柜安装与接线标准 (27)6.1 安装位置与环境的考量 (29)6.2 传输布线与接线规范 (29)6.3 整合与扩展现存的配电系统 (30)七、低压配电柜在特殊应用下的解决方案 (31)7.1 数据中心供电 (32)7.2 高层建筑低压配电 (34)7.3 工业电动车充电站 (36)八、低压配电柜的未来发展趋势与技术创新 (37)8.1 物联网与智能化集成 (39)8.2 新型材料与设计工艺 (40)8.3 可持续性与环保技术的应用 (41)九、问答与案例研讨 (42)9.1 常见问题解答 (43)9.2 案例研讨与实战演练 (44)9.3 团队讨论与心得分享 (45)一、低压配电柜概述低压配电柜主要由柜体、母线、断路器、隔离开关、电容器、电抗器等元器件组成。

柜体采用金属材料制成，具有优异的防护性能，能够有效防止外界环境对内部设备造成损害。

电能分配：根据实际需求，将电力系统提供的电能合理分配给各个用电设备。

控制与保护：通过断路器、隔离开关等设备的配合，实现电路的接通与断开，同时提供过载、短路等保护功能，确保电气设备的安全运行。

⾼低压配电柜培训实际操作资料⾼、低压配电柜操作培训资料为加强配电柜安全运⾏管理，有效进⾏配电房⽇常运转和值班执勤，电⼒值班⼈员须学习⾼低压配电柜性能、熟悉参数意义、了解设备运⾏情况、掌握合闸送电操作。

值班⼈员可以按照下述内容学习讨论。

⼀、供配电系统电⼒值班⼈员⾸先需掌握供配电系统，熟悉⽹架结构以及电源进线。

⼆、⾼压配电柜20kV ⾼压配电柜主要由进线柜、计量柜、PT 柜、联络***开闭所20kV 电源进线 **开闭所 20kV 电源进线 1#、2# 变压器（20kV/400V） 20kV 400V 20kV 低压配电柜低压配电间低压配电间柴油发电机组（备⽤电源）柜和出线柜组成。

1.进线柜进线柜是从外部引进电源的开关柜，即从市电引⼊20kV 电源，20kV 电源经过开关柜将电能送到20kV 母线。

进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流。

⾼压进线柜值班巡查点：查看两路市电电源带电显⽰器，⼀般在供观察指⽰灯是否闪烁电公司正常供电情况下，三相电源指⽰灯均闪烁。

微机保护装置带微机保护装置的主⽤电进线总保护柜主进线中的微机型保护装置是⽤于测量、控制、保护、通讯⼀体化的⼀种经济型保护。

值班巡查点：若微机保护装置出现报警信息，请勿⾃⾏消除。

2.计量柜安装专⽤计量表（装置）的柜体，称为计量柜，⼀般为电能计量柜。

值班巡查点：观察计量柜上的电源指⽰表，正常供电电观察指针是否指向20kV压为20kV。

3.PT柜PT柜⼜称电压互感器柜，⼀般是直接装设到母线上，以检测母线电压和实现保护功能。

4.出线柜从20kV母线经开关柜送⾄电⼒变压器，这个开关柜就是20kV⾼压开关柜的出线柜之⼀。

在变压器低压侧安装出⼝开关柜，将电能经此开关柜送⾄低压母线，再在低压侧安装若⼲台低压开关柜，将电能送到各⽤电处。

这些低压开关柜都是出线柜。

如果从就近引⼊低压系统，则进线接⼊的低压开关柜同样是进线柜。

从低压母线引出的开关柜，同样是出线柜。

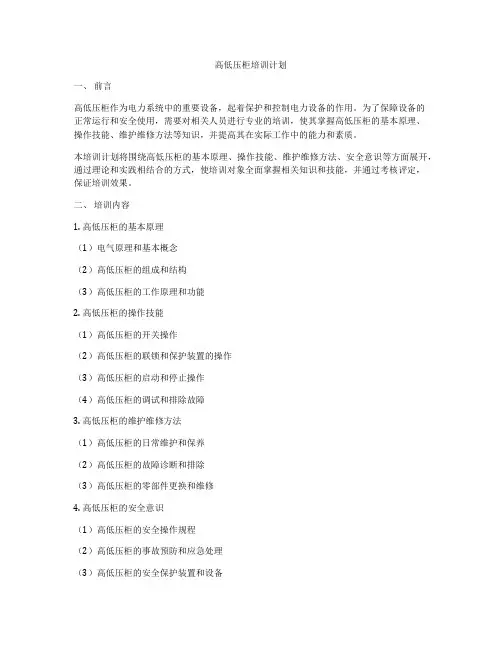

高低压柜培训计划一、前言高低压柜作为电力系统中的重要设备，起着保护和控制电力设备的作用。

为了保障设备的正常运行和安全使用，需要对相关人员进行专业的培训，使其掌握高低压柜的基本原理、操作技能、维护维修方法等知识，并提高其在实际工作中的能力和素质。

本培训计划将围绕高低压柜的基本原理、操作技能、维护维修方法、安全意识等方面展开，通过理论和实践相结合的方式，使培训对象全面掌握相关知识和技能，并通过考核评定，保证培训效果。

二、培训内容1. 高低压柜的基本原理（1）电气原理和基本概念（2）高低压柜的组成和结构（3）高低压柜的工作原理和功能2. 高低压柜的操作技能（1）高低压柜的开关操作（2）高低压柜的联锁和保护装置的操作（3）高低压柜的启动和停止操作（4）高低压柜的调试和排除故障3. 高低压柜的维护维修方法（1）高低压柜的日常维护和保养（2）高低压柜的故障诊断和排除（3）高低压柜的零部件更换和维修4. 高低压柜的安全意识（1）高低压柜的安全操作规程（2）高低压柜的事故预防和应急处理（3）高低压柜的安全保护装置和设备三、培训对象本培训计划面向电力系统相关人员，包括电力工程师、维修工程师、操作人员等，以及需要接触和使用高低压柜的安装、调试、维护和运行人员等。

四、培训方式本培训分为理论培训和实践培训两部分。

理论培训主要通过课堂讲解、案例分析、互动讨论等形式进行，使培训对象了解高低压柜的相关知识和技能。

实践培训主要通过现场操作、设备检修、故障排除等形式进行，使培训对象掌握高低压柜的操作技能和维护维修方法。

五、培训时间本培训计划设置为5个工作日，每天8小时，其中理论培训占3天，实践培训占2天。

六、培训场地理论培训将在会议室等教室进行，实践培训将在工厂、电站等现场进行。

七、培训师资理论培训将由电力系统相关专业的教师和工程师授课，实践培训将由电力系统相关的专业技术人员和工程师指导。

八、培训评估为了保证培训效果，将设置相关的考核评估环节，培训对象需要参加理论考核和实际操作考核，考核成绩达到合格标准方可获得培训证书。

1. 什么是TT 、IN 、IT 系统？答：TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

TN 方式是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

IT 方式是电源侧没有工作接地，或经过高阻抗接地。

负载侧电气设备进行接地保护的保护系统。

2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。

3. 电力负荷的分级？重大损者。

二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为一般的电力负荷。

4. 什么是电弧?答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮很强温度很高。

5. 什么是变电所？答：是担负着从电力系统接受电能，经过变压（升压或降压），然后再配电的任务的供电枢纽。

6. 什么是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。

流过各相负载的电流为相电流；流过相线中的电流为线电流。

答：主要作用是变换电压，以利于功率的传输。

在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,可以减少线路损耗，提高送电经济性，达到远距离送电的目的，而降压则能满足各级使用电压的用户需要。

8. 变压器各主要参数是什么？答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4 ）空载电流；（5 ）空载损耗；（6 ）短路损耗；（7 ）阻抗电压；（8 ）绕组连接图、相量图及连接组标号。

9. 什么叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。

10. 什么叫涡流？涡流的产生有哪些害处？答：当交流电流通过导线时，在导线周围会产生交变的磁场。

交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，很像水的旋涡，所以称作涡流。

涡流不但会白白损耗电能，使用电设备效率降低，而且会造成用电器（如变压器铁芯）发热，严重时将影响设备正常运行。

成套高低压柜培训资料在电力行业，高低压柜作为重要的电气设备，在输配电系统中发挥着关键作用。

为了能够正确操作和维护这些设备，需要进行相关的培训来提高工作人员的技能水平。

本文将介绍成套高低压柜培训的资料要点和内容。

1. 培训目标成套高低压柜培训的目标是使学员掌握以下内容：- 高低压柜的基本原理和构造；- 高低压电器元件的特点和功能；- 高低压柜的操作规程和操作要领；- 高低压柜的维护和保养方法；- 高低压柜的故障诊断与排除。

2. 培训大纲（1）高低压柜的基本原理和构造- 高低压柜的定义和分类；- 高低压柜的内部组成和布置。

（2）高低压电器元件的特点和功能- 接触器、断路器、熔断器等元件的作用和原理；- 保护器、指示器等元件的功能和特点。

（3）高低压柜的操作规程和操作要领- 开启和关闭高低压柜的步骤；- 操作时的注意事项和安全措施。

（4）高低压柜的维护和保养方法- 高低压柜的定期检查和维护；- 清洁和润滑高低压柜的方法。

（5）高低压柜的故障诊断与排除- 常见故障的判断和处理；- 故障排除的步骤和方法。

3. 培训教材和资料培训教材和资料应当包括以下内容：- 详细的高低压柜的构造图和线路图；- 高低压电器元件的参数表和技术手册；- 高低压柜的操作规程和操作手册；- 高低压柜的维护和保养手册；- 高低压柜的故障诊断和排除案例。

4. 培训方式和工具为了提供有效的培训，可以采取以下方式和工具：- 现场演示和操作实践；- 多媒体教学，使用投影仪和电脑展示；- 模拟实验，提供实物模型进行操作。

5. 培训考核为了确保培训效果，可以进行以下考核：- 理论考试，测试学员对知识的掌握程度；- 操作考核，测试学员对高低压柜操作的熟练程度；- 故障诊断考核，测试学员对常见故障的判断和处理能力。

通过以上的成套高低压柜培训资料，学员可以全面了解和掌握高低压柜的基本知识和操作技巧，提高工作效率和安全性。

同时，培训还能促进学员对高低压柜的维护和故障排除能力的提升，为电力行业的发展做出贡献。

高、低压配电柜操作培训资料为加强配电柜安全运行管理，有效进行配电房日常运转和值班执勤，电力值班人员须学习高低压配电柜性能、熟悉参数意义、了解设备运行情况、掌握合闸送电操作。

值班人员可以按照下述内容学习讨论。

一、供配电系统电力值班人员首先需掌握供配电系统，熟悉网架结构以及电源进线。

二、高压配电柜20kV 高压配电柜主要由进线柜、计量柜、PT 柜、联络***开闭所20kV 电源进线 **开闭所 20kV 电源进线 1#、2# 变压器 （20kV/400V） 20kV 400V 20kV 低压配电柜 低压配电间 低压配电间 柴油发电机组 （备用电源）柜和出线柜组成。

1.进线柜进线柜是从外部引进电源的开关柜，即从市电引入20kV 电源，20kV 电源经过开关柜将电能送到20kV 母线。

进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流。

高压进线柜值班巡查点：查看两路市电电源带电显示器，一般在供观察指示灯是否闪烁电公司正常供电情况下，三相电源指示灯均闪烁。

微机保护装置带微机保护装置的主用电进线总保护柜主进线中的微机型保护装置是用于测量、控制、保护、通讯一体化的一种经济型保护。

值班巡查点：若微机保护装置出现报警信息，请勿自行消除。

2.计量柜 安装专用计量表（装置）的柜体，称为计量柜，一般为电能计量柜。

值班巡查点：观察计量柜上的电源指示表，正常供电电观察指针是否指向20kV压为20kV。

3.PT柜PT柜又称电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

4.出线柜从20kV母线经开关柜送至电力变压器，这个开关柜就是20kV高压开关柜的出线柜之一。

在变压器低压侧安装出口开关柜，将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。

这些低压开关柜都是出线柜。

如果从就近引入低压系统，则进线接入的低压开关柜同样是进线柜。

从低压母线引出的开关柜，同样是出线柜。

5.联络柜母线联络柜也叫母线分段柜，是用来连接两段母线的设备，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

电力系统高低压配电柜基础培训高、低压配电技术及商务常识2011年11月15日主讲人张冬高、低压配电技术及商务常识第一部分高、低压配电柜介绍第二部分常用高、低压元器件介绍第三部分商务报价及标书的制作上一页下一页返回第一部分高、低压配电柜介绍上一页下一页返回第一部分高、低压配电柜介绍一、电力系统概述二、常用高、低压配电设备上一页下一页返回1、电力系统和电力网概述什么是电力系统电力网上一页下一页返回图1 电力的产生及传输分配上一页下一页返回1、电力系统和电力网概述电力系统由发电、送电、变电、配电和用电组成的“整体”电力网输送、变换和分配电能的网络分为输电网和配电网两大部分电力网的电压等级低压1kV以下、中压1kV10kV、高压10kV330kV、超高压330kV1000kV、特高压1000kV上一页下一页返回发电厂其它形式的能源如水能、热能、风能、核能等?电能电力的传输发电厂?变压器升压?高压输电线路?变配电站上一页下一页返回为什么要升压供电因为电流?传输距离?热能消耗?电能损失?所以在传输容量一定的条件下输电电压?输电电流?电能消耗?我国常用的输电电压等级有35kV、110kV、220kV、330kV、500kV等多种电力的传输线路架空线路、电缆线路上一页下一页返回将系统的电能传输给电力用户输电线路?配电线路?分配给用户常用的配电电压高压10kV或6kV 低压380220V 上一页下一页返回电力系统的接线方式大致分为两大类1无备用电源接线2有备用电源接线具体表现型式有1放射式2树干式3混合式4环网式1、无备用电源接线开式电力网方式无备用接线包括1单回放射式2树干式3链式网络a放射式b干线式c链式2、有备用接线闭双回放射式2树干式3链式4环式5两端供电网络a式电力网方式有备用接线方式包括1放射式b干线式c链式d环式e两端供电网络有备用接线的双回放射式、树干式和链式网络用于一、二级负荷。

环式接线供电经济、可靠但运行调度复杂线路发生故障切除后由于功率重新分配可能导致线路过载或电压质量降低。
