雅乐思电磁炉维修手册

电磁炉保养维修手册一、保养篇为了确保电磁炉的正常运行和延长使用寿命，以下是一些建议的保养方法：1.保持清洁：在使用电磁炉之前和之后，都要进行清洁。

使用中，注意避免食物溢出炉面，可在炉面周围垫上保护垫，以防止汤汁、油渍等液体渗入电磁炉内部。

2.使用适当的炊具：使用适合电磁炉的炊具，如铁锅、不锈钢锅等。

避免使用底部不平整或锈蚀的锅具，以免对电磁炉炉面造成刮擦。

3.避免煮沸干燥：在使用电磁炉的过程中，尽量避免空烧或者使用干烧锅具。

空烧可能会导致电磁炉内部元件过热，损坏电路部件。

4.正确使用控制面板：避免使用力量过大的物体敲击控制面板，以防止面板内部元件损坏。

同时，避免使用过多的水使控制面板下方的电路板受潮。

5.保持散热通畅：电磁炉的散热通风口是其正常运行的重要条件之一，因此应保持散热通风口的通畅，避免将电磁炉靠近墙壁、柜子等物体，以免影响散热效果。

二、常见问题维修篇1.电磁炉无法启动或停止工作可能原因及解决方法：1）检查插座是否正常，保证电源供给稳定。

2）检查电源线是否有断裂或损坏，如有，及时更换。

3）检查电磁炉底部的风扇是否被堵住，需要及时清洁。

4）如果以上未解决问题，建议联系售后服务中心进行维修。

2.电磁炉工作时出现异常声音可能原因及解决方法：1）检查炉面是否有异物，如食物残渣、碎片等，清理干净即可。

2）检查炉面内部是否有松散的零件，如有，需尽快联系售后服务中心维修。

3）如果以上未解决问题，应停止使用电磁炉，并联系专业维修人员进行检查和维修。

3.电磁炉加热不均匀或温度不稳定可能原因及解决方法：1）检查炊具是否与电磁炉底座接触良好，确保接触面平整、清洁。

2）检查电磁炉的传感器是否正常，如有异常，建议联系专业维修中心进行检查和处理。

3）避免在炉面上放置过重或过高的炊具，以免造成温度传感器误判。

4）调整炉面上方的通风口，确保散热效果良好。

4.电磁炉显示屏无法正常显示或显示内容错误可能原因及解决方法：1）检查电磁炉的电源是否正常，是否正常连接插座。

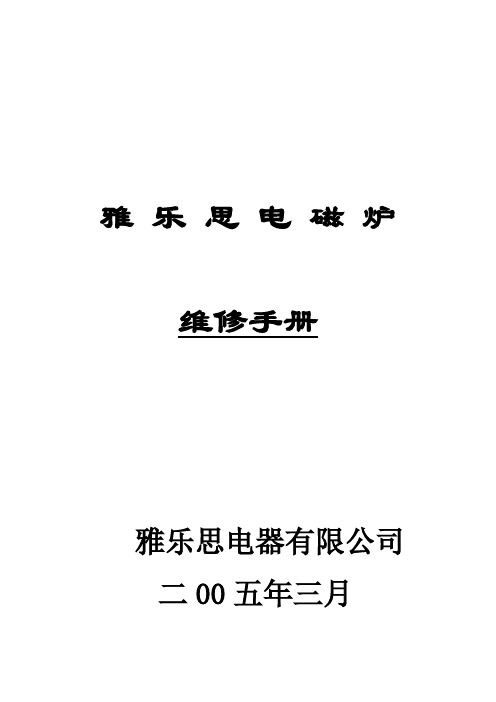

雅乐思电磁炉维修手册雅乐思电器有限公司二00五年三月目录一、原理简介二、爆炸图三、方块图、原理图四、电路原理说明五、维修内容六、使用说明书七、电路源理图原理简介电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅底部时会产生无数小涡流，使锅体本身迅速发热，然后加热锅中的食物。

爆炸图电磁炉工作原理说明1、主回路（逆变电路）图中桥整B1将工频（50Hz）电流变换成直流电流，L1为扼流圈（CHOKE），L2是加热线圈，C4是平滑电容，IGBT由控制电路发出的矩形脉冲驱动，IGBT 导通时，流过L2的电流迅速增加。

IGBT截止时，L2、C5发生串联谐振，IGBT C极对地产生高压脉冲。

当该脉冲降至零时，驱动脉冲再次加到IGBT上使之导通。

上述过程周而复始，最终产生25KHZ左右的高频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。

串联谐振的频率取决于L2、C5的参数.。

C1为电源滤波电容，RZ为压敏电阻（突波吸收器），当AC电源电压因故突然升大时，即瞬间短路，使保险丝迅速熔断，以保护电路。

2电源电路变压器式变压器式主板共有+5V，+12V，+20V三种稳压回路，其中桥式整流后的+20V 供IGBT驱动回路和供主控ICLM339使用，稳压、滤波后的+12V供风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。

开关电源式开关电源式主板共有+5V，+20V两种稳压回路，其中桥式整流后的+20V供IGBT驱动回路和供主控ICLM339和供风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。

3冷却风扇当电源接通时，主控IC发出风扇驱动信号（FAN），使风扇持续转动，吸入冷空气至机体内，再从机体后侧排出热空气，以达至机内散热目的，避免零件因高温工作环境造成损坏而故障。

机内超温风扇会自动启动，当风扇停转或散热不良，热敏电阻将信号传送到CPU，停止加热。

4定温控制及过热保护电路该电路主要功能为依据置于陶瓷板下方的热敏电阻（NTC）和IGBT上的热敏电阻（负温度系数），感测温度而改变电阻值得一随温度变化的电压单位传送至主控IC（CPU），CPU经A/D转换后对照温度设定值比较而作出加热或信止加热信号。

电磁炉安装指南维修手册在现代家庭中，电磁炉已经成为了许多家庭不可或缺的厨房电器之一。

电磁炉的安装与维修是确保其正常运作以及延长使用寿命的重要环节。

本文将为您提供一份电磁炉安装指南维修手册，旨在帮助您正确、安全地安装和维护电磁炉。

第一节：安装1. 选择安装场所选择安装电磁炉的地方应该平整、无磁性金属、无水源且远离易燃物品。

同时应确保空间充足，以便电磁炉散热。

另外，安装位置的电源插座应便于使用，并且符合电磁炉的电源要求。

2. 连接电源首先，将电源线插头插入符合标准的插座中。

然后，按照电磁炉说明书中的指引连接电源线到电磁炉主机上。

一定要确保电源线连接牢固，没有松动或损坏。

3. 安装炉具打开电磁炉，将炉具放置在炉顶上，并确保其与电磁炉的磁力旋钮接触良好。

炉具的直径应该与电磁炉上的标识或炉顶直径匹配，确保炉具与电磁场的匹配度。

第二节：首次使用1. 清洁炉面使用湿布或软毛刷清洁电磁炉的炉面，确保炉面干净无尘。

2. 接通电源插入电源插头并接通电源开关。

3. 设置功率根据需要，选择适合的功率档位。

4. 开始烹饪将需要加热的锅具放置在炉面上，确保与磁力旋钮接触良好。

根据食谱或个人需求，设置适当的温度和时间。

第三节：日常维护1. 常规清洁在使用电磁炉后，等待其冷却后用湿布或专用清洁剂擦拭炉面，确保清洁彻底。

2. 防水措施防止水或其他液体进入电磁炉内部。

如果意外发生，立即切断电源并联系专业人员进行检修。

3. 注意使用温度避免将超过电磁炉额定温度的物品放置在炉面上。

炉面过热可能损坏电磁炉。

4. 防止碰撞避免用重物或锐利物品碰撞电磁炉，以免损坏炉面和内部零件。

第四节：常见故障及解决方法1. 无法启动检查电源线是否插入牢固，确保电源正常供电。

2. 加热不均匀可能是由于炉具与电磁场不匹配，更换合适直径的炉具。

3. 无法调节功率检查炉具是否与磁力旋钮接触良好，确保炉具放置正确。

4. 显示异常关闭电源并重新启动，如果问题仍然存在，请联系售后服务中心寻求专业维修。

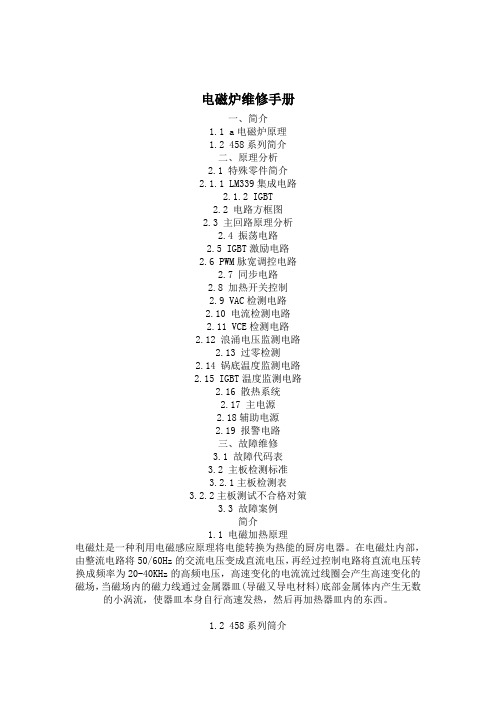

电磁炉维修手册一、简介1.1 a电磁炉原理1.2 458系列简介二、原理分析2.1 特殊零件简介2.1.1 LM339集成电路2.1.2 IGBT2.2 电路方框图2.3 主回路原理分析2.4 振荡电路2.5 IGBT激励电路2.6 PWM脉宽调控电路2.7 同步电路2.8 加热开关控制2.9 VAC检测电路2.10 电流检测电路2.11 VCE检测电路2.12 浪涌电压监测电路2.13 过零检测2.14 锅底温度监测电路2.15 IGBT温度监测电路2.16 散热系统2.17 主电源2.18辅助电源2.19 报警电路三、故障维修3.1 故障代码表3.2 主板检测标准3.2.1主板检测表3.2.2主板测试不合格对策3.3 故障案例简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

1.2 458系列筒介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,介面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。

操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。

额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。

200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。

全系列机种均适用于50、60Hz的电压频率。

使用环境温度为-23℃~45℃。

电磁炉维修手册电磁炉故障维修电磁炉维修手册电磁炉故障维修上篇2008年03月03日星期一下午 03:22458系列须然机种较多,且功能复杂,但不同的机种其主控电路原理一样,区别只是零件参数的差异及CPU程序不同而己。

电路的各项测控主要由一块8位4K内存的单片机组成,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应检修相关单元电路,大部分均可轻易解决。

3.2 主板检测标准由于电磁炉工作时,主回路工作在高压、大电流状态中,所以对电路检查时必须将线盘(L1)断开不接,否则极容易在测试时因仪器接入而改变了电路参数造成烧机。

接上线盘试机前,应根据3.2.1<<主板检测表>>对主板各点作测试后,一切符合才进行。

3.2.1主板检测表3.2.2主板测试不合格对策(1) 上电不发出“B”一声----如果按开/关键指示灯亮,则应为蜂鸣器BZ不良, 如果按开/关键仍没任何反应,再测CUP第16脚+5V是否正常,如不正常,按下面第(4)项方法查之,如正常,则测晶振X1频率应为4MHz左右(没测试仪器可换入另一个晶振试),如频率正常,则为IC3 CPU不良。

(2) CN3电压低于305V----如果确认输入电源电压高于AC220V时,CN3测得电压偏低,应为C2开路或容量下降,如果该点无电压,则检查整流桥DB交流输入两端有否AC220V,如有,则检查L2、DB,如没有,则检查互感器CT初级是否开路、电源入端至整流桥入端连线是否有断裂开路现象。

(3) +22V故障----没有+22V时,应先测变压器次级有否电压输出,如没有,测初级有否AC220V输入,如有则为变压器故障, 如果变压器次级有电压输出,再测C34有否电压,如没有,则检查C34是否短路、D7~D10是否不良、Q4和ZD1这两零件是否都击穿, 如果C34有电压,而Q4很热,则为+22V负载短路,应查C36、IC2及IGBT 推动电路,如果Q4不是很热,则应为Q4或R7开路、ZD1或C35短路。

电磁炉电源线故障维修手册电磁炉是现代家庭常见的烹饪工具，广泛应用于各类厨房中。

然而，由于长期使用或不当操作，电磁炉电源线可能会发生故障，给用户带来不便。

为了帮助用户更好地了解和解决电磁炉电源线故障，本手册提供了详细的维修指南和步骤。

第一部分：故障检测与排除在开始维修之前，首先需要确定电磁炉电源线是否发生故障。

以下是一些常见的故障现象及其可能的原因和排除方法：1. 电源线无法工作如果电源线完全无法工作，首先检查插座和电源是否正常，是否有断电情况。

如果排除了外界因素的干扰，可能是电源线内部出现了故障。

此时，建议联系专业维修人员进行进一步检修或更换电源线。

2. 电源线接触不良如果电磁炉在使用过程中间歇性地断开电源，可能是电源线接触不良。

可以采取以下步骤进行排除：a. 断开电源并拔下电源线；b. 仔细检查电源线两端和插头，确保没有松动或脱落的地方；c. 清洁电源线和插头的金属触点，确保良好的接触；d. 重新插入电源线并接通电源，检查问题是否解决。

3. 电源线外部损坏电源线在长期使用过程中可能会因为摩擦或外力损坏，导致导线外皮出现划痕、裂开或断裂。

如果发现电源线外部损坏，应立即停止使用，并采取以下步骤进行处理：a. 使用绝缘胶带或绝缘管对受损区域进行包裹，确保电线导体不裸露；b. 避免使用电源线弯曲或受到外力挤压，以避免进一步损坏；c. 联系原厂或专业维修人员，根据具体情况选择修复或更换电源线。

第二部分：维修安全注意事项在进行电磁炉电源线维修时，为了确保个人安全和设备正常运行，请务必遵守以下注意事项：1. 断电与接地在进行维修之前，务必切断电源，并使用电压检测仪确认是否有电流存在。

同时，注意接地，可以使用接地线或接地插头来保证维修过程中的安全。

2. 使用专业工具维修电磁炉电源线需要使用一些专业工具，如螺丝刀、剥线钳等。

请确保选择合适的工具，避免不当使用导致进一步损坏或人身伤害。

3. 防止触电维修时，应注意避免接触电源线导体部分，以免触电。

雅乐思电磁炉常见故障有哪些？其他答案插上电源插头就发出“滴，滴的警报声，电磁炉检没有检测到有铁锅。

不电磁炉检锅的检修。

常见的不检锅故障导致该故障的部位有；1、线盘锅底检测电阻和IGBT温度检测电阻损坏；2，主板底部某焊点虚焊，3、400V/5uf高压滤波电容容量减小或损坏4、电阻损坏（那几个大电阻，电磁炉的型号不同，电阻值不一定是一样的）5、电压比较器LM339损坏6、微处理器MCU损坏（MCU损坏的机率很小的）造成此故障的原因有很多，包括同步电路，浪涌保护电路,检锅电路,驱动电路,IGBT高压保护电路以及PWM信号电路，1 、电流互感器检锅：经检锅变压器次级感应出随初级电流大小而同步变化的电压。

经全桥整流,滤波。

电阻分压，再滤波后送到CPU相应功能脚上检测。

在无锅具时，线盘和谐振电容震荡时间长，能量衰减慢，流过检锅变压器初级电流较少，检锅变压器次级电压就低，CPU判断无锅。

有锅具时，由于有合适材质的锅具的加入，线盘和谐振电容之间的震荡阻尼加大，能量衰减快，在检锅变压器初级变化的电流大，在次级感应出的电压大，CPU判断有锅。

2 、脉冲检锅电路： IBGT的C极高压脉冲经电阻分压后送到LM339内部的一放大器的反向输入脚。

而同向输入脚由电源经过电阻分压，输入一固定的电压。

这样就构成了一个比较器。

在1脚输出与6脚相位相反的同步脉冲送到CPU相应的检测功能脚上。

无锅具时，线盘和谐振电容的自由震荡时间长，能量衰减长。

在单位时间内，脉冲个数少，在有锅具时，由于锅具的阻尼加入，能量衰减很快，单位时间内脉冲的个数就比无锅具时要多很多。

这样在比较器的1脚也就输出了同步的脉冲。

CPU根据脉冲数量的多少来判断是否有合适材质的锅具。

3、PWM 脉冲信号失常而不检锅。

（检查PWM脉冲的方法简单，就是找一小型的变压器，在初级上接一只发光二极管，放在电磁炉的发热盘上后开机，发光二极管有闪光说明PWM脉冲正常，无反应则不正常）。
