微型直流电机驱动原理及设计

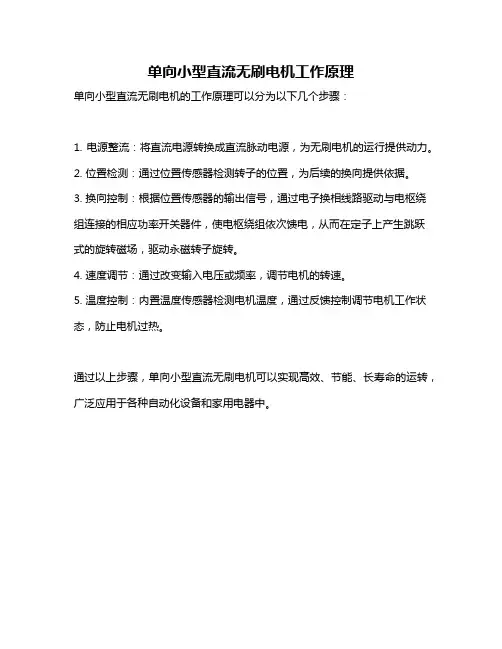

单向小型直流无刷电机工作原理
单向小型直流无刷电机的工作原理可以分为以下几个步骤：
1. 电源整流：将直流电源转换成直流脉动电源，为无刷电机的运行提供动力。

2. 位置检测：通过位置传感器检测转子的位置，为后续的换向提供依据。

3. 换向控制：根据位置传感器的输出信号，通过电子换相线路驱动与电枢绕组连接的相应功率开关器件，使电枢绕组依次馈电，从而在定子上产生跳跃式的旋转磁场，驱动永磁转子旋转。

4. 速度调节：通过改变输入电压或频率，调节电机的转速。

5. 温度控制：内置温度传感器检测电机温度，通过反馈控制调节电机工作状态，防止电机过热。

通过以上步骤，单向小型直流无刷电机可以实现高效、节能、长寿命的运转，广泛应用于各种自动化设备和家用电器中。

无刷直流电机驱动电路的实现方法文章标题：无刷直流电机驱动电路的实现方法导言:无刷直流电机具有高效、低噪声和长寿命等优点，广泛应用于工业自动化、电动车辆和家用电器等领域。

然而，为了实现无刷直流电机的高效运行，需要一个可靠而高效的驱动电路。

本文将介绍无刷直流电机驱动电路的实现方法，并探讨其中的关键技术和设计要点。

一、无刷直流电机驱动电路的基本原理无刷直流电机驱动电路是通过控制电机的相序和电流来实现电机的运转。

它主要由功率电子器件、控制电路和电源组成。

其中，功率电子器件用于控制电流的开关和调节，控制电路用于检测电机的位置和速度，并控制功率电子器件的工作。

电源则提供所需的电能。

二、无刷直流电机驱动电路的实现方法1. 直流电压源驱动法直流电压源驱动法是最简单、成本最低的无刷直流电机驱动方法之一。

它通过将电压源直接连接到电机的相，通过调节电压的极性和大小来控制电机的运转。

然而，由于缺乏对电机位置和速度的准确检测和控制，其控制性能较差，适用于一些简单的应用场景。

2. 舵机驱动法舵机驱动法通过使用传感器检测电机的位置和速度，并根据检测结果控制功率电子器件的工作，实现对电机的精确控制。

该方法通常包括位置传感器、速度传感器和控制模块。

然而，由于传感器的引入增加了系统的复杂性和成本，对传感器的精度和稳定性要求较高。

3. 无传感器驱动法无传感器驱动法是一种最为常用和成熟的无刷直流电机驱动方法。

它通过使用反电动势（Back EMF）来检测电机的位置和速度，并根据检测结果来控制功率电子器件的工作。

该方法不仅降低了系统的复杂性和成本，还提高了系统的可靠性和稳定性。

然而，由于反电动势的检测较为困难，需要一套复杂的算法和控制策略。

三、无刷直流电机驱动电路的关键技术1. 电子换向技术无刷直流电机的运转需要按照一定的相序来进行，电子换向技术是实现相序控制的关键。

它通过控制功率电子器件的工作来改变电流的方向和大小，从而实现电机的正常运转。

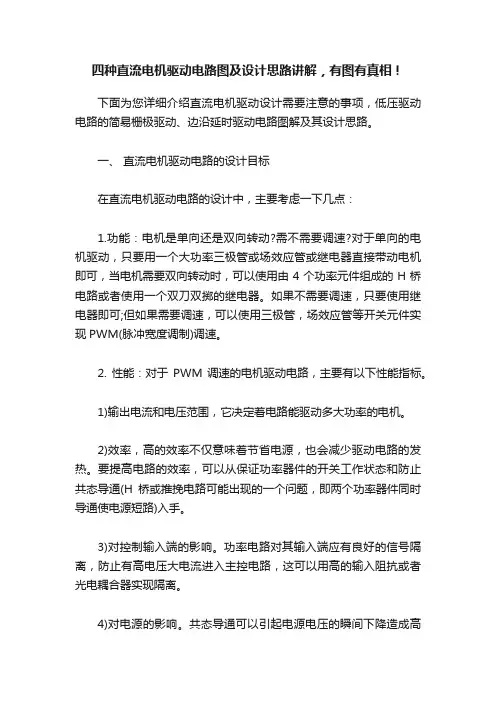

四种直流电机驱动电路图及设计思路讲解，有图有真相！下面为您详细介绍直流电机驱动设计需要注意的事项，低压驱动电路的简易栅极驱动、边沿延时驱动电路图解及其设计思路。

一、直流电机驱动电路的设计目标在直流电机驱动电路的设计中，主要考虑一下几点：1.功能：电机是单向还是双向转动?需不需要调速?对于单向的电机驱动，只要用一个大功率三极管或场效应管或继电器直接带动电机即可，当电机需要双向转动时，可以使用由4个功率元件组成的H桥电路或者使用一个双刀双掷的继电器。

如果不需要调速，只要使用继电器即可;但如果需要调速，可以使用三极管，场效应管等开关元件实现PWM(脉冲宽度调制)调速。

2. 性能：对于PWM调速的电机驱动电路，主要有以下性能指标。

1)输出电流和电压范围，它决定着电路能驱动多大功率的电机。

2)效率，高的效率不仅意味着节省电源，也会减少驱动电路的发热。

要提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通(H桥或推挽电路可能出现的一个问题，即两个功率器件同时导通使电源短路)入手。

3)对控制输入端的影响。

功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离。

4)对电源的影响。

共态导通可以引起电源电压的瞬间下降造成高频电源污染;大的电流可能导致地线电位浮动。

5)可靠性。

电机驱动电路应该尽可能做到，无论加上何种控制信号，何种无源负载，电路都是安全的。

电机不同的部分有不同的设计要求。

1.输入与电平转换部分：输入信号线由DATA引入，1脚是地线，其余是信号线。

注意1脚对地连接了一个2K欧的电阻。

当驱动板与单片机分别供电时，这个电阻可以提供信号电流回流的通路。

当驱动板与单片机共用一组电源时，这个电阻可以防止大电流沿着连线流入单片机主板的地线造成干扰。

或者说，相当于把驱动板的地线与单片机的地线隔开，实现“一点接地”。

高速运放KF347(也可以用TL084)的作用是比较器，把输入逻辑信号同来自指示灯和一个二极管的2.7V基准电压比较，转换成接近功率电源电压幅度的方波信号。

L6203直流电机控制驱动器【简要说明】一、尺寸：长66mmX宽33mm X高28mm二、主要芯片：L6203三、工作电压：控制信号直流4.5~5.5V;驱动电机电压7.2~30V四、可驱动直流（7.2~30V之间电压的电机）五、最大输出电流4A六、最大输出功率20W七、特点：1、具有信号指示2、转速可调3、抗干扰能力强4、具有续流保护5、可单独控制一台直流电机6、PWM脉宽平滑调速（可使用PWM信号对直流电机调速）7、可实现正反转8、此驱动器非常时候控制飞思卡尔智能车，驱动器压降小，电流大，驱动能力强。

【标注图片】直流电机的控制实例使用驱动器可以控制一台直流电机。

电机分别为OUT1和OUT2。

输入端EN可用于输入PWM脉宽调制信号对电机进行调速控制。

（如果无须调速可将EN使能端，接高低电平，高电平启动，低电平停止。

也可由单片机输出直接控制）实现电机正反转就更容易了，输入信号端IN1接高电平输入端IN2接低电平，电机正转。

（如果信号端IN1接低电平，IN2接高电平，电机反转。

）可参考下图表：电机旋转方式控制端IN1控制端IN2EN使能端M 正转高低高反转低高高调速* * 输入PWM信号直流电机测试程序【原理图】【测试程序】/********************************************************************汇诚科技实现功能:调试程序使用芯片：AT89S52 或者 STC89C52晶振：11.0592MHZ编译环境：Keil作者：zhangxinchun淘宝店：汇诚科技*********************************************************************/ #include<reg52.h>#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型sbit P2_0=P2^0;//启动sbit P2_1=P2^1;//停止sbit P2_2=P2^2;//正转sbit P2_3=P2^3;//反转sbit P1_0=P1^0;//使能sbit P1_1=P1^1;//IN1sbit P1_2=P1^2;//IN2/********************************************************************延时函数*********************************************************************/ void delay(uchar t)//延时程序{uchar m,n,s;for(m=t;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/********************************************************************主函数*********************************************************************/ main(){while(1){if(P2_0==0){delay(3);if(P2_0==0)//启动{P1_0=1;P1_1=1;P1_2=0;}}if(P2_1==0){delay(3);if(P2_1==0)//停止{P1_0=0;}}if(P2_2==0){delay(3);if(P2_2==0)//正转{P1_1=1;P1_2=0;}}if(P2_3==0){delay(3);if(P2_3==0)//反转{P1_1=0;P1_2=0;}}}}/********************************************************************结束*********************************************************************/L6203DMOS(消耗型金属氧化物半导体)全控桥驱动器⏹供电电压：48V⏹最大峰值电流5A（L6021最大2A）⏹电流有效值：⏹L6201: 1A; L6202: 1.5A; L6203/L6201PS: 4A ⏹R DS (ON) 电阻值0.3 Ω (室温25 ︒C)⏹击穿电压保护⏹兼容TTL电路⏹运行最高频率100KHz⏹热滞⏹集成逻辑电路使用⏹高效概述L6201是一种应用多源BCD(Bipolar,CMOS,DMOS)技术来控制电机的全控桥驱动器芯片，这种芯片能将独立的DMOS场效应晶体管和CMOS以及二极管集成在一块芯片上。

最全直流电机工作原理与控制电路解析（无刷+有刷+伺服+步进）直流电动机是连续的执行器，可将电能转换为（机械）能。

直流电动机通过产生连续的角旋转来实现此目的，该角旋转可用于旋转泵，风扇，压缩机，车轮等。

与传统的旋转直流电动机一样，也可以使用线性电动机，它们能够产生连续的衬套运动。

基本上有三种类型的常规电动机可用：AC 型电动机，（DC）型电动机和步进电动机。

典型的小型直流电动机交流电动机通常用于高功率的单相或多相（工业）应用中，需要恒定的旋转扭矩和速度来控制大负载，例如风扇或泵。

在本（教程）中，我们仅介绍简单的轻型直流电动机和步进电动机，这些电动机用于许多不同类型的（电子），位置控制，微处理器，（PI）C和（机器人）类型的电路中。

基本直流电动机该直流电动机或直流电动机，以给它的完整的标题，是用于产生连续运动和旋转，其速度可以容易地控制，从而使它们适合于应用中使用是速度控制，伺服控制类型的最常用的致动器，和/或需要定位。

直流电动机由两部分组成，“定子”是固定部分，而“转子”是旋转部分。

结果是基本上可以使用三种类型的直流电动机。

有刷（电机）–这种类型的电机通过使（电流）流经换向器和碳刷组件而在绕线转子(旋转的零件)中产生磁场，因此称为“有刷”。

定子(静止部分)的磁场是通过使用绕制的定子励磁绕组或永磁体产生的。

通常，有刷直流电动机便宜，体积小且易于控制。

无刷电动机–这种电动机通过使用附着在其上的永磁体在转子中产生磁场，并通过电子方式实现换向。

它们通常比常规的有刷型直流电动机更小，但价格更高，因为它们在定子中使用“霍尔效应”开关来产生所需的定子磁场旋转顺序，但是它们具有更好的转矩/速度特性，效率更高且使用寿命更长比同等拉丝类型。

伺服电动机–这种电动机基本上是一种有刷直流电动机，带有某种形式的位置反馈控制连接到转子轴。

它们连接到PWM型控制器并由其控制，主要用于位置（控制系统）和无线电控制模型。

普通的直流电动机具有几乎线性的特性，其旋转速度取决于所施加的直流电压，输出转矩则取决于流经电动机绕组的电流。

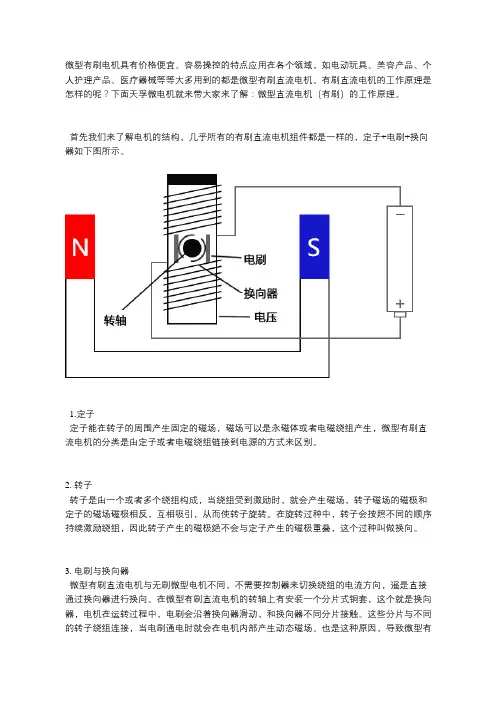

微型有刷电机具有价格便宜、容易操控的特点应用在各个领域，如电动玩具、美容产品、个人护理产品、医疗器械等等大多用到的都是微型有刷直流电机。

有刷直流电机的工作原理是怎样的呢？下面天孚微电机就来带大家来了解：微型直流电机（有刷）的工作原理。

首先我们来了解电机的结构，几乎所有的有刷直流电机组件都是一样的，定子+电刷+换向器如下图所示。

1.定子定子能在转子的周围产生固定的磁场，磁场可以是永磁体或者电磁绕组产生，微型有刷直流电机的分类是由定子或者电磁绕组链接到电源的方式来区别。

2. 转子转子是由一个或者多个绕组构成，当绕组受到激励时，就会产生磁场，转子磁场的磁极和定子的磁场磁极相反，互相吸引，从而使转子旋转。

在旋转过种中，转子会按照不同的顺序持续激励绕组，因此转子产生的磁极绝不会与定子产生的磁极重叠，这个过种叫做换向。

3. 电刷与换向器微型有刷直流电机与无刷微型电机不同，不需要控制器来切换绕组的电流方向，遥是直接通过换向器进行换向。

在微型有刷直流电机的转轴上有安装一个分片式铜套，这个就是换向器，电机在运转过程中，电刷会沿着换向器滑动，和换向器不同分片接触。

这些分片与不同的转子绕组连接，当电刷通电时就会在电机内部产生动态磁场。

也是这种原因，导致微型有刷直流电机磨损较为严重，导致电机使用寿命无法太长，这也是微型有刷直流电机的缺陷所在。

微型有刷直流电机的类型1. 微型永磁体有刷直流电机这种微型有刷直流电机是最常见的有刷电机，采用永磁体产生磁场，微型电机通的永磁体比绕组定子具有更高的效益，不过永磁体的磁性会随着时间衰退（永磁体只是一个名字，并不是真正的永磁）。

有的永磁体微型直流电机还会加上绕组，防止磁性丢失。

由于定子磁场的恒定的，所以永磁体有刷直流电机对电压变化响应非常快（下图为永磁体直流电机原理图）。

2. 并激有刷直流电机微型电机的励磁线圈与电枢并联，励磁线圈中的电流与电枢中的电流相互独立（如图）。

因此，这类电机具有卓越的速度控制能力，并激有刷直流电机不会出现磁性丢失的现象，因此比永磁体电机更加可靠。

直流无刷电机驱动电路设计提纲：一、直流无刷电机驱动电路的基础原理及设计要点分析二、直流无刷电机驱动电路的设计方法及其优缺点探讨三、直流无刷电机驱动电路中的功率因素控制技术研究四、直流无刷电机驱动电路的实际应用案例分析五、直流无刷电机驱动电路的未来发展方向预测一、直流无刷电机驱动电路的基础原理及设计要点分析直流无刷电机驱动电路的主要原理基于于磁场相互作用的电动力学基本规律，即当电流经过线圈时，可激发磁场，从而推动马达的转动。

基本的驱动电路由电源、电机控制器和无刷直流电动机组成。

在电机控制器中，通常采用功率半导体器件（IGBT、MOSFET等）作为开关元件，通过PWM、SPWM 等调制方式将电机的速度、扭矩控制在合理的范围内，从而实现直流无刷电动机的转速调控。

在电路设计中，应优先考虑功率半导体元件的选择、功率因素的控制、电流保护等方面。

二、直流无刷电机驱动电路的设计方法及其优缺点探讨直流无刷电机驱动电路的设计根据不同的应用场景和工作特点采用不同的控制方法。

目前常见的方法包括四种：1. 电压调制（V/F）控制方法：调节电机控制器输出的交流电压和频率，来控制电机的转速和扭矩。

2. 电流控制方法：通过控制电机控制器中的感应电流、换向电流等来控制电机转速和扭矩。

3. 磁场定向控制方法：通过调节电机控制器中所激励的电流方向和大小来控制磁场的方向和大小，进而控制电机的转速和扭矩。

4. 磁场反转控制方法：通过调节电机控制器中的电流，将电机磁场相反转，从而达到正反转换和调速的目的。

不同的控制方法各具优缺点，应根据实际应用需求选择适当的控制策略。

三、直流无刷电机驱动电路中的功率因素控制技术研究在直流无刷电机驱动电路实际应用中，由于诸多因素影响，在实际运行中往往存在较大的滞后现象，导致功率因素较低，从而降低了电路效率、增加了电能消耗。

针对这一问题，可以采用计算机数值控制技术、电容电感等附加校正芯片、电流同步控制器等手段来进一步提高电路功率因素，从而进一步提高电路效率和稳定性。

直流电机（direct current machine ）是指能将直流电能转换成机械能（直流电动机）或将机械能转换成直流电能（直流发电机）的旋转电机。

它是能实现直流电能和机械能互相转换的电机。

当它作电动机运行时是直流电动机，将电能转换为机械能；作发电机运行时是直流发电机，将机械能转换为电能。

直流电机的基本构成直流电机山定子和转子两部分组成，其间有一定的气隙。

直流电机的定子由机座、主磁极、换向磁极、前后端盖和刷架等部件组成。

其中上磁极是产生直流电机气隙磁场的主要部件，山永磁体或带有直流励磁绕组的叠片铁心构成。

直流电机的转子则山电枢、换向器（乂称整流子）和转轴等部件构成。

其中电枢山电枢铁心和电枢绕组两部分组成。

电枢铁心山硅钢片叠成，在其外圆处均匀分布着齿槽，电枢绕组则嵌置于这些槽中。

换向器是一种机械整流部件。

山换向片叠成圆筒形后，以金属夹件或塑料成型为一个整体。

各换向片间互相绝缘。

换向器质量对运行可靠性有很大影响。

电刷主谡极直流电机的组成结构直流电机的结构应由定子和转子两大部分组成。

直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成。

运行时转动的部分称为转子，其主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常乂称为电枢，山转轴、电枢铁心、电枢绕组、换向器和风扇等组成。

01定子主磁极i磁极的作用是产生气隙磁场。

主磁极山主磁极铁心和励磁绕组两部分组成铁心一般用0. 5inm〜1. 5mm用:的硅钢板冲片叠压钏紧而成，分为极身和极靴两部分，上面套励磁绕组的部分称为极身，下面扩宽的部分称为极靴，极靴宽于极身，既可以调整气隙中磁场的分布，乂便于固定励磁绕组。

励磁绕组用绝缘铜线绕制而成，套在主磁极铁心上。

整个主磁极用螺钉固定在机座上。

换向极换向极的作用是改善换向，减小电机运行时电刷与换向器之间可能产生的换向火花，一般装在两个相邻主磁极之间，山换向极铁心和换向极绕组组成。

直流微电机结构与工作原理及常见的问题1.直流电机结构：直流电机主要由定子和转子两大基本结构部件组成，定子用来固定磁极和作为电机的机械支撑。

转子用来感应电动垫而实现能量转换称为电枢另有一个换向器和电刷结构实现交流电变成直流电的换向。

1). 定子部分：直流电机的定子由主磁极、电刷装置、机座等组成2). 转子由电枢铁芯、电枢绕组和换向器组成。

①电枢铁芯是主磁路的组成部分，为了减少电枢旋转时铁芯中磁通方向不断变化，而产生的涡流和磁滞损耗，电枢铁芯通常用0.5mm厚的硅钢片叠压而成，叠片间有一层绝缘漆。

②电枢绕组有绝缘导体绕成线圈嵌放在电枢铁芯槽内，每一线圈有两个端头，按一定规律连接相应的换向片上，全部线圈组成一个闭合的电枢绕组。

③换向器由许多彼此绝缘的换向片组合而成。

它的作用是将电枢绕组中的交流电动势用机械换向的方法转变为电刷间的直流电动势。

2．直流电机的主磁路包括以下组成部分：气隙、电枢齿、电枢磁轭、主磁极和定子磁磁轭。

3．当直流电机带有负载时，就有主磁极磁动势和电枢磁动势同时作用时作用在空气隙。

电枢磁动势的存在使空载磁场分布情况改变，既负载时电枢磁动势对主极磁场的影响称为电枢反应。

通常电刷处于交轴处，由于电枢磁动势的轴线总是与电刷轴线重合，故称为交轴电枢反应。

4．交轴电枢反应对电机运行的影响有以下几个方面：（1）电枢反应的支磁作用将使每极磁通略有减少。

（2）电枢反应使极面下的磁通密度分布不均匀。

电枢磁动势的存在使交轴处的磁场不为零，将妨碍线圈中的电流换向。

5．软磁铁心微电机常用的几种软磁铁心材料有硅钢片、电工纯铁、铁镍合金、软磁铁氧化体等。

6．主要性能磁铁材料按其矫顽力Hc的大小分为软磁和硬磁材料两大类。

导磁用的铁心材料矫顽力Hc值都很小，故称软磁铁心材料。

硬磁材料主要指永磁材料。

软磁材料的基本磁性能可由磁化曲线、磁导率曲线、磁滞回线等这三条磁特性曲线说明。

7．磁化曲线和磁导率曲线在外磁场作用下，磁性材料内部磁结构变化的过程称为磁化过程。

微型直流电机工作原理
微型直流电机是一种常见的电机类型，它使用直流电源供电并通过电流作用于电磁绕组来产生转动力。

下面是微型直流电机的工作原理的详细解释：
1. 电磁绕组：微型直流电机通常包含一个固定的磁铁（称为永磁体）和一个可以转动的电磁绕组（称为转子）。

转子绕组通常由多个线圈组成，并通过集电刷与电源相连。

2. 磁场产生：当电源连接到转子绕组时，电流通过线圈产生一个磁场。

由于转子绕组与磁铁之间的相互作用，磁铁会对转子绕组产生磁力。

3. 磁场互作用：由于转子绕组产生的磁场与磁铁的磁场之间存在相互作用，转子会受到一个力矩，试图将其转动。

4. 动力转移：转子绕组的旋转运动将通过转轴传递到所连接的设备上，例如风扇、模型车轮等。

这样就实现了电能转化为机械能的过程。

5. 电流反转：为了保持电机旋转连续不断，电源的正负极性将定期反转（使用集电刷和换向器），使电流方向也发生相应的改变。

这样可以使电磁绕组在不同的位置上产生相反的磁力，从而保持转子持续旋转。

微型直流电机通常有高效、紧凑、低成本等优点，广泛应用于各种便携设备、自动化系统以及模型制造等领域。

直流电机（direct current machine）是指能将直流电能转换成机械能（直流电动机）或将机械能转换成直流电能（直流发电机）的旋转电机。

它是能实现直流电能和机械能互相转换的电机。

当它作电动机运行时是直流电动机，将电能转换为机械能；作发电机运行时是直流发电机，将机械能转换为电能。

直流电机的基本构成直流电机由定子和转子两部分组成，其间有一定的气隙。

直流电机的定子由机座、主磁极、换向磁极、前后端盖和刷架等部件组成。

其中主磁极是产生直流电机气隙磁场的主要部件，由永磁体或带有直流励磁绕组的叠片铁心构成。

直流电机的转子则由电枢、换向器（又称整流子）和转轴等部件构成。

其中电枢由电枢铁心和电枢绕组两部分组成。

电枢铁心由硅钢片叠成，在其外圆处均匀分布着齿槽，电枢绕组则嵌置于这些槽中。

换向器是一种机械整流部件。

由换向片叠成圆筒形后，以金属夹件或塑料成型为一个整体。

各换向片间互相绝缘。

换向器质量对运行可靠性有很大影响。

直流电机的组成结构直流电机的结构应由定子和转子两大部分组成。

直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成。

运行时转动的部分称为转子，其主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常又称为电枢，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。

01定子主磁极主磁极的作用是产生气隙磁场。

主磁极由主磁极铁心和励磁绕组两部分组成铁心一般用0.5mm～1.5mm厚的硅钢板冲片叠压铆紧而成，分为极身和极靴两部分，上面套励磁绕组的部分称为极身，下面扩宽的部分称为极靴，极靴宽于极身，既可以调整气隙中磁场的分布，又便于固定励磁绕组。

励磁绕组用绝缘铜线绕制而成，套在主磁极铁心上。

整个主磁极用螺钉固定在机座上。

换向极换向极的作用是改善换向，减小电机运行时电刷与换向器之间可能产生的换向火花，一般装在两个相邻主磁极之间，由换向极铁心和换向极绕组组成。

直流无刷电机驱动原理直流无刷电机是一种应用非常广泛的电机，它具有结构简单、体积小、效率高、寿命长等优点，因此在工业生产、家用电器、交通工具等领域都有着重要的应用。

而直流无刷电机的驱动原理则是其能够正常运转的基础，下面将介绍直流无刷电机的驱动原理。

直流无刷电机的驱动原理主要涉及到电机的控制和驱动电路。

在传统的直流电机中，通常需要使用换向器来改变电流的方向，从而实现电机的正常运转。

而直流无刷电机通过内置的传感器和电子控制器来实现电流的控制和相序的切换，从而省去了传统电机中的换向器，使得电机结构更加简单，运行更加稳定。

在直流无刷电机的驱动过程中，电子控制器会根据电机转子的位置和速度来控制电流的大小和方向，从而驱动电机正常运转。

电子控制器通过内置的传感器不断监测电机转子的位置，然后根据监测到的位置信息来控制电流的相序，使得电机能够按照预定的顺序进行转动。

在直流无刷电机的驱动电路中，通常会包括功率器件、电流传感器、电压传感器、电子控制器等部分。

功率器件主要用于控制电流的大小和方向，电流传感器和电压传感器用于监测电流和电压的大小，电子控制器则负责根据传感器的反馈信号来控制功率器件，从而实现电机的正常运转。

此外，直流无刷电机的驱动原理还涉及到电机的换相方式和PWM调速技术。

换相方式主要包括霍尔传感器换相和反电动势换相两种方式，它们是实现电机正常运转的关键。

而PWM调速技术则是通过改变电机的工作周期和频率来实现电机的调速，从而满足不同工况下的运行要求。

总的来说，直流无刷电机的驱动原理主要涉及到电子控制器、功率器件、传感器等部分，通过它们的协同作用来实现电机的正常运转。

在实际应用中，人们可以根据具体的需求选择合适的驱动方案和控制策略，从而充分发挥直流无刷电机的性能优势，满足不同领域的应用需求。

通过以上介绍，相信大家对直流无刷电机的驱动原理有了更深入的了解。

直流无刷电机作为一种先进的电机技术，其驱动原理的掌握对于电机的正常运转和性能发挥至关重要。

无刷直流电动机功率驱动电路设计
一、概述
无刷直流电动机(BLDC)是一种特殊的直流电动机，其转子上没有刷子
起到对电压的分割作用，主要依靠逆变器来模拟驱动直流电动机的三相交
流电压和频率，从而实现电动机的驱动，相比于直流电动机，BLDC电动
机具有更高的效率、更高的扭矩，更小的体积和更高的转速，由此成为伺
服控制应用的优先考虑的电动机之一
因此，本文关注如何设计一款以BLDC为驱动的电动机功率驱动电路，以达到BLDC电动机的最佳工作效果，下面将首先介绍BLDC电动机的工作
原理，然后介绍功率驱动电路的设计，最后讨论功率驱动电路的原理和特点。

二、BLDC驱动电机工作原理
BLDC驱动电机的工作原理是，逆变器将交流电源的输入转换为正弦
波形的三相电流，经过逆变器的每个通道的低频调制和半桥可控整流组件
输出，将可控直流电压的正弦波输出给无刷直流电机，实现无刷直流电机
的控制以及调速和位置控制。

BLDC驱动电机的驱动电路能够调整电流的强度和相位，以便控制电
机的状态，如转速、加速度和位置，并能够提高电机的效率和功率。

无刷
直流电机在低速下具有较大的转矩，在高速下具有较高的功率。

小型直流电机工作原理
小型直流电机工作原理是基于斯密特定律和电磁感应原理的。

斯密特定律指出，当有直流电流通过导线时，会产生磁场。

而当导体在磁场中运动时，会受到磁场的作用力。

小型直流电机由两个主要部分组成：电枢和永磁体。

电枢是由一组绕在铁芯上的导线组成的。

当通过电枢的直流电流流过时，会在电枢周围产生一个磁场。

永磁体是由一块强磁性材料制成，产生一个恒定的磁场。

永磁体与电枢的磁场相互作用，产生一个力矩。

这个力矩使得电枢开始旋转。

电枢旋转的原因是根据电磁感应原理。

当导体相对于磁场运动时，会在导体上产生感应电动势。

根据右手定则，感应电动势的方向与力的方向相同，但是力的方向与电流的方向相反。

所以，为了使电枢继续旋转，电流的方向需要反转，这是通过一个装置叫做电刷子和一个集电环来实现的。

电刷子与电枢接触，而集电环则与电源相连。

当电刷子与电枢的接触点变化时，电流的流向也会变化。

这使得电刷子和集电环之间的接点一直保持相同的极性。

因此，电枢的旋转会持续下去。

小型直流电机的工作原理可以总结为：当电流通过电枢时，产生的磁场与永磁体的磁场相互作用，产生力矩使得电枢开始旋
转。

通过电刷子和集电环的组合，使得电流的流向可以反转，从而使电枢持续旋转。
