城市综合管廊工程技术规范之电力供应与配电系统设计电力供应与配电系统设计在城市综合管廊工程技术规范中扮演着重要的角色。
合理、高效的电力供应与配电系统设计可以确保城市综合管廊的正常运行,提供可靠的电力供应,满足各类设备和用户的需求。
本文将就城市综合管廊工程技术规范中电力供应与配电系统设计的相关内容展开论述。
一、电力供应系统设计1.电力供应方案选择在城市综合管廊工程中,根据实际情况和需求,可以选择不同的电力供应方案。
例如,可以采用地下电缆供电或者架空电缆供电,也可以结合两种方式进行供电。
供电方案的选择需要考虑管廊内的设备特点、用电负荷、安全性等因素。
2.电源接入方式设计城市综合管廊的电源接入方式一般可以选择自供电和接入公用电网两种方式。
自供电方式要考虑配备发电机,保证供电的可靠性;接入公用电网方式要考虑接入点的位置选择以及与供电部门的协调。
电源接入方式的设计需根据实际需求和管廊规模来确定。
3.变电站设计变电站是城市综合管廊电力供应系统中的重要组成部分,负责将高压电能转换为低压电能,并进行配电。
变电站的设计应符合相关的标准和规范,包括变压器的选型、容量的确定、配电装置的布置等。
同时,还需考虑变电站的安全性、可靠性以及操作与维护的便捷性。
二、配电系统设计1.配电方案设计配电方案的设计需结合城市综合管廊的用电负荷、用电设备的特点以及供电方式等因素进行综合考虑。
一般来说,配电系统可以采用单回路供电或者双回路供电。
在选择合适的配电方案时,还需充分考虑供电的可靠性、稳定性和经济性。
2.电缆走向设计在城市综合管廊中,电缆的走向设计直接影响到供电系统的布置和维护。
在设计电缆走向时,需要充分考虑管廊的布局、电缆的容载能力、维护通道的设置等因素。
合理的电缆走向设计可以提高供电系统的灵活性和可维护性。
3.配电设备选型与布置配电设备的选型与布置直接关系到供电系统的可靠性和安全性。
在选型上应根据用电设备的功率、用电特性以及负荷情况来确定。

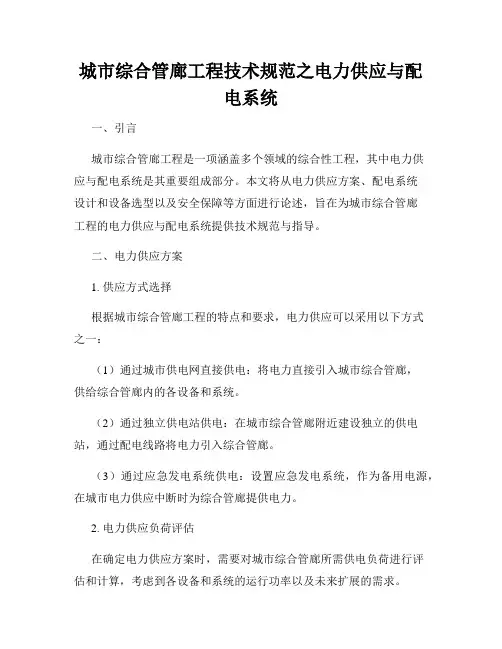

城市综合管廊工程技术规范之电力供应与配电系统一、引言城市综合管廊工程是一项涵盖多个领域的综合性工程,其中电力供应与配电系统是其重要组成部分。
本文将从电力供应方案、配电系统设计和设备选型以及安全保障等方面进行论述,旨在为城市综合管廊工程的电力供应与配电系统提供技术规范与指导。
二、电力供应方案1. 供应方式选择根据城市综合管廊工程的特点和要求,电力供应可以采用以下方式之一:(1)通过城市供电网直接供电:将电力直接引入城市综合管廊,供给综合管廊内的各设备和系统。
(2)通过独立供电站供电:在城市综合管廊附近建设独立的供电站,通过配电线路将电力引入综合管廊。
(3)通过应急发电系统供电:设置应急发电系统,作为备用电源,在城市电力供应中断时为综合管廊提供电力。
2. 电力供应负荷评估在确定电力供应方案时,需要对城市综合管廊所需供电负荷进行评估和计算,考虑到各设备和系统的运行功率以及未来扩展的需求。
三、配电系统设计与设备选型1. 配电房设计(1)配电房室内布局:按照规划和设计要求,合理布置配电房内的设备和设施,确保操作和维护的便捷性。
(2)配电房通风与防火设计:配电房应设计良好的通风系统,以保证设备的正常工作和安全运行;同时,采取防火措施,减少火灾发生的风险。
2. 设备选型(1)变压器选型:根据电力供应要求和负荷评估结果,在配电系统中选用合适的变压器,确保稳定供电。
(2)电缆与线路选型:根据综合管廊电力布置和供电距离等因素选择合适的电缆和线路材料,保证电能传输效率和安全性。
(3)配电设备选型:如断路器、电流互感器等设备,应根据系统要求选择可靠性高、操作方便的设备。
四、安全保障1. 设备与系统保护为保障城市综合管廊电力供应与配电系统的安全运行,需进行以下保护措施:(1)过载保护:配电系统中应设置过载保护装置,防止过载损坏设备。
(2)短路保护:安装短路保护装置,及时切断故障回路,避免火灾和设备损害。
(3)接地保护:保证电力系统的良好接地,减少漏电和触电事故的风险。

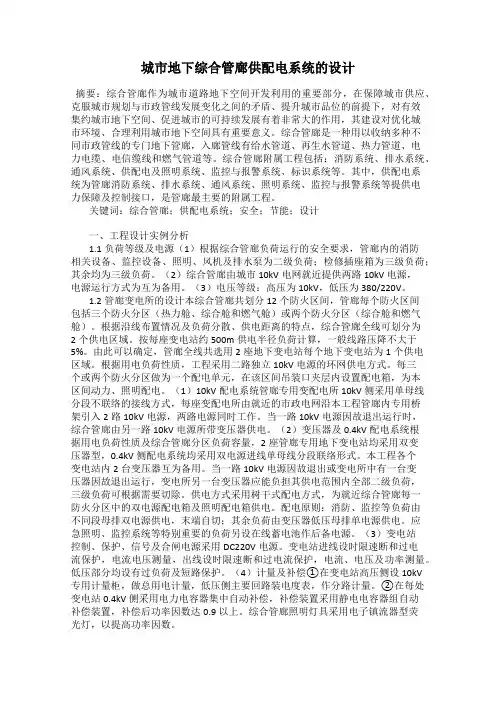

城市地下综合管廊供配电系统的设计摘要:综合管廊作为城市道路地下空间开发利用的重要部分,在保障城市供应、克服城市规划与市政管线发展变化之间的矛盾、提升城市品位的前提下,对有效集约城市地下空间、促进城市的可持续发展有着非常大的作用,其建设对优化城市环境、合理利用城市地下空间具有重要意义。
综合管廊是一种用以收纳多种不同市政管线的专门地下管廊,入廊管线有给水管道、再生水管道、热力管道、电力电缆、电信缆线和燃气管道等。
综合管廊附属工程包括:消防系统、排水系统、通风系统、供配电及照明系统、监控与报警系统、标识系统等。
其中,供配电系统为管廊消防系统、排水系统、通风系统、照明系统、监控与报警系统等提供电力保障及控制接口,是管廊最主要的附属工程。
关键词:综合管廊;供配电系统;安全;节能;设计一、工程设计实例分析1.1负荷等级及电源(1)根据综合管廊负荷运行的安全要求,管廊内的消防相关设备、监控设备、照明、风机及排水泵为二级负荷;检修插座箱为三级负荷;其余均为三级负荷。
(2)综合管廊由城市10kV电网就近提供两路10kV电源,电源运行方式为互为备用。
(3)电压等级:高压为10kV,低压为380/220V。
1.2管廊变电所的设计本综合管廊共划分12个防火区间,管廊每个防火区间包括三个防火分区(热力舱、综合舱和燃气舱)或两个防火分区(综合舱和燃气舱)。
根据沿线布置情况及负荷分散、供电距离的特点,综合管廊全线可划分为2个供电区域。
按每座变电站约500m供电半径负荷计算,一般线路压降不大于5%。
由此可以确定,管廊全线共选用2座地下变电站每个地下变电站为1个供电区域。
根据用电负荷性质,工程采用二路独立10kV电源的环网供电方式。
每三个或两个防火分区做为一个配电单元,在该区间吊装口夹层内设置配电箱,为本区间动力、照明配电。
(1)10kV配电系统管廊专用变配电所10kV侧采用单母线分段不联络的接线方式,每座变配电所由就近的市政电网沿本工程管廊内专用桥架引入2路10kV电源,两路电源同时工作。

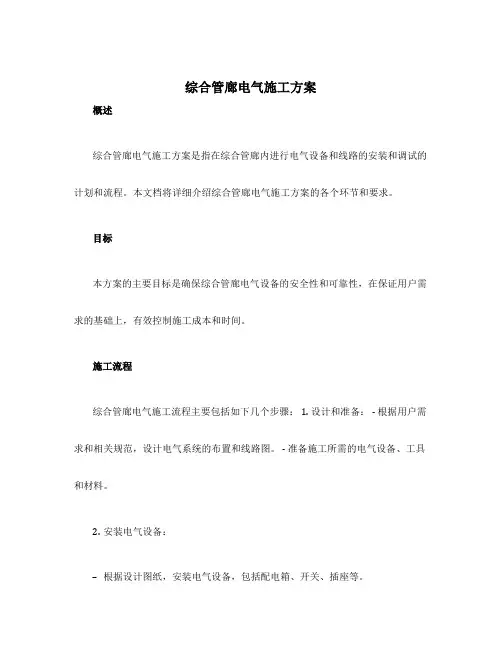

综合管廊电气施工方案概述综合管廊电气施工方案是指在综合管廊内进行电气设备和线路的安装和调试的计划和流程。
本文档将详细介绍综合管廊电气施工方案的各个环节和要求。
目标本方案的主要目标是确保综合管廊电气设备的安全性和可靠性,在保证用户需求的基础上,有效控制施工成本和时间。
施工流程综合管廊电气施工流程主要包括如下几个步骤: 1. 设计和准备: - 根据用户需求和相关规范,设计电气系统的布置和线路图。
- 准备施工所需的电气设备、工具和材料。
2.安装电气设备:–根据设计图纸,安装电气设备,包括配电箱、开关、插座等。
–按照规范要求进行接线和连接。
3.布线和敷设电缆:–根据电气设计布置电缆线路。
–敷设电缆,并保证电缆的固定和保护。
4.接地和引雷装置:–安装接地装置,确保电气设备的接地性能。
–安装引雷装置,保护电气设备免受雷击和静电干扰。
5.联调和测试:–进行电气设备的联调和功能测试。
–检查线路的连通性和接地性能。
6.调试和验收:–对电气设备进行调试和优化,确保其正常运行。
–进行电气设备的验收和记录。
质量控制为确保施工质量,综合管廊电气施工方案需要进行严格的质量控制。
具体措施如下: 1. 施工前,根据设计和规范要求,制定施工方案和质量检查计划。
2. 施工过程中,进行日常巡检和记录,及时发现和解决问题。
3. 定期进行工作现场的质量检查和评估,确保施工进度和质量符合要求。
4. 在施工完成后,进行系统的功能测试和验收,确保电气设备正常运行。
安全管理综合管廊电气施工涉及高电压和电气设备,因此安全管理至关重要。
以下是安全管理的要点: 1. 进行必要的安全培训,并签署安全责任书。
2. 遵守施工现场的安全规范和操作流程。
3. 使用符合国家标准的电气设备和工具,并确保其正常运行。
4. 装备必要的个人防护设备,如安全帽、绝缘手套等。
5. 在施工现场设置警示标志和安全围挡,确保人员安全。
环境保护综合管廊电气施工方案需要有效保护环境,防止对周围环境的污染和破坏。
公用管廊电气工程方案一、引言随着城市化进程的不断推进,城市地下空间利用越来越重要。
作为城市地下综合管廊的一部分,公用管廊在城市建设中发挥着重要作用。
公用管廊电气工程是保障管廊运行安全稳定的关键环节,其可靠性和智能化程度对城市基础设施的安全运行和未来发展,具有重要的意义。
二、电气工程设计原则1. 安全可靠。
电气系统必须具有重要性能,确保公用管廊在各种极端情况下的安全可靠运行。
2. 经济合理。
在保证安全的前提下,尽可能降低建设和运行成本。
3. 灵活性和可维护性。
电气系统的设计应具备灵活性,方便日后的维护和更新,以应对管廊使用过程中的变化。
4. 智能化。
随着科技的不断发展,电气系统应具备智能化管理和控制的能力,以提高设备的效率和管理水平。
三、电气工程设计内容1. 输电系统公用管廊电气工程中的输电系统应充分考虑管廊内各种设备的用电需求,设备用电负荷的计算和配电装置的设置是整个输电系统的重要组成部分。
在设计时应考虑设备的用电特性和用电负荷的合理分配,确保设备能够正常运行。
2. 照明系统公用管廊的照明系统需满足管廊内通道、设备和建筑物的照明需求。
在照明系统的设计中,应考虑到照明效果、能源消耗、维护成本和环保要求。
现代照明系统通常采用LED照明技术,其能效高、寿命长、色彩温度可调、并且具有较低的光污染。
3. 排风系统公用管廊内部需设置排风系统,保证管廊内部空气流通和排除有害气体。
排风系统应结合管廊的实际结构和空间布局,进行合理的设计和布局,以确保管廊内部空气质量良好。
4. 配电系统公用管廊内设备的供电需要通过配电系统来完成,其设计应满足稳定可靠、经济合理、安全保障的要求。
配电系统应根据管廊内设备的用电负荷和用电特性,设计合适的开关设备、集中控制系统和智能保护装置,以确保设备的安全运行。
5. 控制系统管廊内的各种设备需要通过控制系统来进行智能化的管理和控制。
控制系统应综合考虑管廊的实际情况和设备的需求,进行合理的选型和布局,以确保管廊内设备的智能化管理和运行。

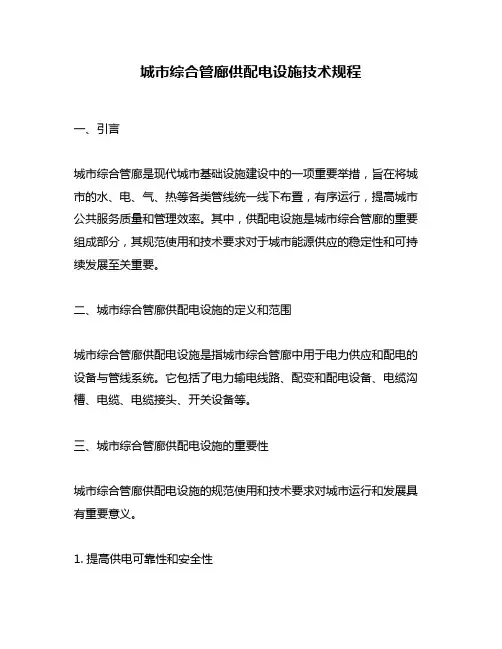

城市综合管廊供配电设施技术规程一、引言城市综合管廊是现代城市基础设施建设中的一项重要举措,旨在将城市的水、电、气、热等各类管线统一线下布置,有序运行,提高城市公共服务质量和管理效率。
其中,供配电设施是城市综合管廊的重要组成部分,其规范使用和技术要求对于城市能源供应的稳定性和可持续发展至关重要。
二、城市综合管廊供配电设施的定义和范围城市综合管廊供配电设施是指城市综合管廊中用于电力供应和配电的设备与管线系统。
它包括了电力输电线路、配变和配电设备、电缆沟槽、电缆、电缆接头、开关设备等。
三、城市综合管廊供配电设施的重要性城市综合管廊供配电设施的规范使用和技术要求对城市运行和发展具有重要意义。
1. 提高供电可靠性和安全性通过将供配电设施纳入城市综合管廊统一管理,可以杜绝乱拉乱搭、非法接电等现象,提高供电系统的安全性和可靠性。
供配电设施的规范使用和维护,使得供电系统能够及时检修、排障,减少停电时间和范围,提高城市电力供应的连续性和稳定性。
2. 简化城市治理和维护城市综合管廊供配电设施的建设和使用,能够实现一次性布设,避免了再次挖掘城市道路,减少了城市基础设施的破坏。
供配电设施的统一管理和维护,降低了管线检修和维护成本,简化了城市治理过程,提高了城市道路的整体美观性。
3. 促进能源节约和环保合理布局和设计的城市综合管廊供配电设施,可以优化电力传输线路和设备的配置,提高电力利用效率。
而对于环保方面,通过将电缆线路地下化,减少了电磁污染和噪音,为城市居民提供了更舒适和健康的生活环境。
四、城市综合管廊供配电设施技术规程的编制和实施城市综合管廊供配电设施技术规程是对供配电设施使用和管理的指导性文件,旨在规范供配电设施的设计、建设、维护和运行。
1. 规程制定的必要性城市综合管廊供配电设施技术规程的制定有助于推动城市综合管廊的科学化、标准化建设,提升城市综合管廊运行的专业性和高效性。
规程的制定需要结合城市的实际情况和需求,充分考虑供配电设施的规模、使用环境、运营要求等因素,制定适应城市发展的技术标准和管理措施。

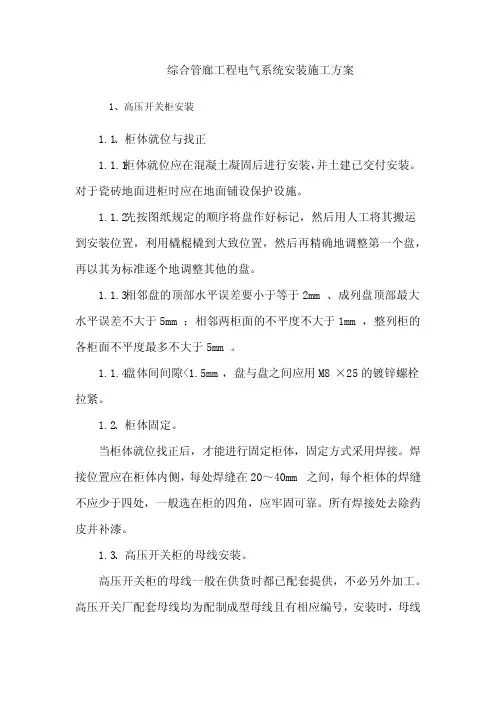

综合管廊工程电气系统安装施工方案1、高压开关柜安装1.1、柜体就位与找正1.1.1柜体就位应在混凝土凝固后进行安装,并土建已交付安装。
对于瓷砖地面进柜时应在地面铺设保护设施。
1.1.2先按图纸规定的顺序将盘作好标记,然后用人工将其搬运到安装位置,利用橇棍橇到大致位置,然后再精确地调整第一个盘,再以其为标准逐个地调整其他的盘。
1.1.3相邻盘的顶部水平误差要小于等于2mm、成列盘顶部最大水平误差不大于5mm;相邻两柜面的不平度不大于1mm,整列柜的各柜面不平度最多不大于5mm。
1.1.4盘体间间隙<1.5mm,盘与盘之间应用M8×25的镀锌螺栓拉紧。
1.2、柜体固定。
当柜体就位找正后,才能进行固定柜体,固定方式采用焊接。
焊接位置应在柜体内侧,每处焊缝在20~40mm之间,每个柜体的焊缝不应少于四处,一般选在柜的四角,应牢固可靠。
所有焊接处去除药皮并补漆。
1.3、高压开关柜的母线安装。
高压开关柜的母线一般在供货时都已配套提供,不必另外加工。
高压开关厂配套母线均为配制成型母线且有相应编号,安装时,母线先用白布酒精清洗干净,根据厂家编号穿入相应母线夹中,对应其位置后,紧固母线夹。
所有母线搭接面再次用白布\酒精清洗干净后,均匀涂抹上电力复合脂,穿上固定镀锌螺栓,用力矩板手紧固至规定矩值即可。
安装时应注意以下几点:1.3.1检查母线表面应当光滑、平整,无变形、扭曲现象。
1.3.2母线的接触面螺接紧密,连接螺栓应用力矩扳手紧固,其紧固值应符合标准。
1.3.3母线在支柱绝缘子上固定时,固定应平整牢固,绝缘子不受母线的额外应力。
1.3.4母线伸缩节不得有裂纹、断股和折皱现象。
1.4、小车柜的安装1.4.1检查小车柜的外观,要求清洁、无机械损伤和裂纹。
1.4.2小车柜应与成套柜对应配套,小车移动灵活、进出平稳。
1.4.3认真检查小车隔离触头情况,要求洁净光滑,镀银层完好,静触头的各弹簧压力一致,动触头进入静触头既要接触牢固可靠,又要灵活轻快,并有一定的缓冲间隙。

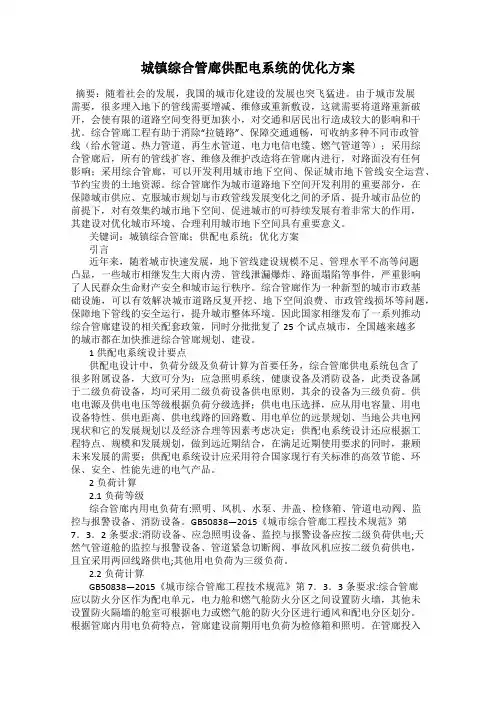

城镇综合管廊供配电系统的优化方案摘要:随着社会的发展,我国的城市化建设的发展也突飞猛进。
由于城市发展需要,很多埋入地下的管线需要增减、维修或重新敷设,这就需要将道路重新破开,会使有限的道路空间变得更加狭小,对交通和居民出行造成较大的影响和干扰。
综合管廊工程有助于消除“拉链路”、保障交通通畅,可收纳多种不同市政管线(给水管道、热力管道、再生水管道、电力电信电缆、燃气管道等);采用综合管廊后,所有的管线扩容、维修及维护改造将在管廊内进行,对路面没有任何影响;采用综合管廊,可以开发利用城市地下空间、保证城市地下管线安全运营、节约宝贵的土地资源。
综合管廊作为城市道路地下空间开发利用的重要部分,在保障城市供应、克服城市规划与市政管线发展变化之间的矛盾、提升城市品位的前提下,对有效集约城市地下空间、促进城市的可持续发展有着非常大的作用,其建设对优化城市环境、合理利用城市地下空间具有重要意义。
关键词:城镇综合管廊;供配电系统;优化方案引言近年来,随着城市快速发展,地下管线建设规模不足、管理水平不高等问题凸显,一些城市相继发生大雨内涝、管线泄漏爆炸、路面塌陷等事件,严重影响了人民群众生命财产安全和城市运行秩序。
综合管廊作为一种新型的城市市政基础设施,可以有效解决城市道路反复开挖、地下空间浪费、市政管线损坏等问题,保障地下管线的安全运行,提升城市整体环境。
因此国家相继发布了一系列推动综合管廊建设的相关配套政策,同时分批批复了25个试点城市,全国越来越多的城市都在加快推进综合管廊规划、建设。
1供配电系统设计要点供配电设计中,负荷分级及负荷计算为首要任务,综合管廊供电系统包含了很多附属设备,大致可分为:应急照明系统、健康设备及消防设备,此类设备属于二级负荷设备,均可采用二级负荷设备供电原则,其余的设备为三级负荷。
供电电源及供电电压等级根据负荷分级选择;供电电压选择,应从用电容量、用电设备特性、供电距离、供电线路的回路数、用电单位的远景规划、当地公共电网现状和它的发展规划以及经济合理等因素考虑决定;供配电系统设计还应根据工程特点、规模和发展规划,做到远近期结合,在满足近期使用要求的同时,兼顾未来发展的需要;供配电系统设计应采用符合国家现行有关标准的高效节能、环保、安全、性能先进的电气产品。
综合管廊电力供应方案分析综合管廊电力供应方案分析综合管廊是城市基础设施建设的重要组成部分,为各种公共设施、通信和能源传输提供了一个便捷的通道。
其中,电力供应是综合管廊建设的基础,影响着整个管廊系统的可靠性和稳定性。
下面,我们将从步骤思维的角度,对综合管廊电力供应方案进行分析。
第一步:需求分析首先,我们需要进行需求分析,确定综合管廊电力供应的基本需求。
这包括管廊内各种设施对电力的需求量、供电方式和供电负荷的变化情况等。
通过调研和统计数据,我们可以了解到各种设施的用电特点,并结合未来发展规划,预测电力需求的增长趋势。
第二步:供应模式选择在了解了电力需求后,我们需要选择适合综合管廊的供应模式。
常见的供应模式包括地下供电、架空供电和太阳能供电等。
我们可以根据管廊的实际情况和需求特点,综合考虑供电模式的可行性、可靠性、经济性和环保性等因素,选择最佳的供应模式。
第三步:电力设备布局根据供应模式的选择,我们需要对电力设备进行布局。
主要包括变电站、配电柜、电缆线路等设备的选址和布置。
在选址过程中,我们需要考虑影响因素,如地形地貌、周边环境、供电距离等,并确保设备的安全性和可维护性。
第四步:电力传输线路设计电力传输线路的设计是综合管廊电力供应方案的重要一环。
我们需要考虑线路的功率输送能力、线损情况、电压稳定性等因素。
通过合理的线路设计,可以最大程度地减少能耗和线损,提高供电质量和效率。
第五步:安全与监测在实施综合管廊电力供应方案之后,我们还需要进行安全与监测工作。
这包括对电力设备和线路的定期维护检修、监测系统的建设与使用等。
通过安全与监测工作,可以及时发现问题并进行处理,保障电力供应的稳定性和安全性。
综合管廊电力供应方案的分析需要从需求分析、供应模式选择、电力设备布局、电力传输线路设计以及安全与监测等多个方面进行综合考虑。
只有通过合理的规划和设计,才能确保综合管廊电力供应的稳定和可靠,为城市基础设施的发展提供有力保障。

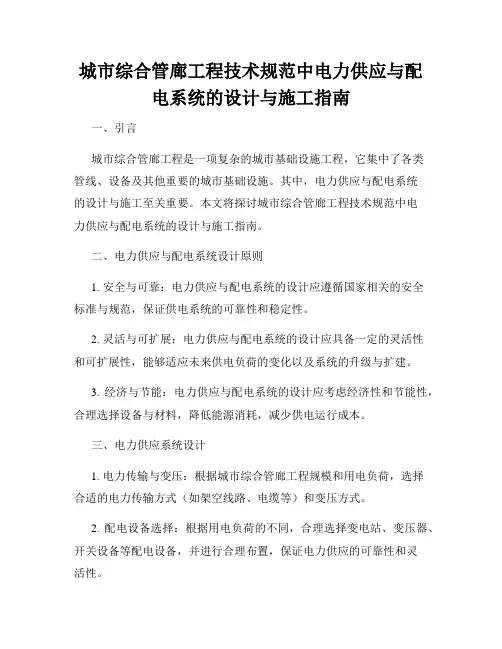

城市综合管廊工程技术规范之电力供应与配电系统设计标准一、引言在城市综合管廊工程中,电力供应与配电系统的设计标准至关重要。
准确和高效的电力供应和配电系统可以保障城市管廊中的电力设备正常运行,为城市的基础设施和居民生活提供可靠的电力支持。
本文将详细介绍城市综合管廊工程中电力供应与配电系统的设计标准。
二、总体设计原则为了确保电力供应与配电系统在城市综合管廊中的高效运行,设计应遵循以下原则:1. 可靠性:电力供应与配电系统应具有高可靠性,以确保电力设备的正常运行和供电质量的稳定。
2. 安全性:在设计过程中应考虑安全问题,并采取相应的安全措施,以确保供电系统的安全性。
3. 可持续性:设计应注重提高能源利用效率和环保性,采用可持续能源供应方式,减少对传统能源的依赖。
三、电力供应系统设计标准1. 输电线路设计要求:a. 选择适当的输电线缆类型和规格,以满足电力负载需求和安全要求。
b. 确保输电线路的合理布局,避免与其他管线或设备的干扰。
c. 采取必要的防护措施,以防止输电线路受到外界因素的影响,如雷击、电磁干扰等。
2. 变电站设计要求:a. 根据供电负荷和电力设备的需求,选择适当容量的变电站。
b. 设计合理的变电站布局,确保供电系统的安全运行和维护。
c. 考虑未来的扩容需求,预留充足的变电站用地,并留出相应的引出线路。
四、配电系统设计标准1. 低压配电线路设计要求:a. 根据电力负载需求和供电距离,选择适当的导线截面和线缆规格。
b. 将低压配电线路划分为合理的供电范围,以确保供电可靠性和安全性。
c. 在设计过程中考虑电压降、线损等因素,尽量减少能源浪费。
2. 配电设备设计要求:a. 选择符合国家标准和规范要求的配电设备,并进行必要的测试和检测。
b. 设计合理的配电设备布局,保证供电系统的可靠性和安全性。
c. 配电设备的维护和检修应方便快捷,确保设备的正常工作和可用性。
五、监控与管理系统设计标准为了实现对电力供应与配电系统的实时监控和有效管理,应考虑以下设计标准:1. 安装必要的电力监测设备,用于实时监测供电系统的电流、电压、功率等参数。
