热水工程培训（初步）一、引言太阳能热水工程伴随着太阳能单机一同成长，市场需求一直没有停止过，而且越来越大。
太阳能热水工程就是利用太阳能作为热源，集中提供热水的工程系统,主要适用于宾馆、饭店、学校、桑拿中心、游泳池等需要热水的地方。
分为两个方面：一是工程产品，即太阳能单台热水器阵列式组合；集热器模块阵列式辅以配套设备的组合，与水箱用管道、管道泵、管件连接，智能控制，非承压运行；平板集热器阵列式辅以配套设备的组合，与水箱内（外）换热器用管道、管道泵、膨胀罐、管件连接，通过换热加热水箱，智能控制，承压运行。
二是热水工程系统的设计，图集、施工、验收规范等方面。
经过十几年运作，两方面都有了长足发展。
二、热水工程应用形式1、单台热水器串并联系统：由多台热水器通过管道与水箱连接，自然循环或强制循环。
2、单机入户工程：多台热水器统一安装在楼顶，一户一机，分开入户，非承压运行；阳台壁挂热水器（多用平板式集热器）统一安装，一户一机，承压运行。
3、联集管型串并联开式系统（非承压系统）由多个工程模块——联集器，采用串、并联方式组合，与保温水箱、管道、循环泵、控制器、管件、辅助加热能源等，组成一个系统称为热水工程。
小于1吨的工程可以采用自然循环或强制循环。
大于1吨的工程采用强制循环的方式。
4、运行原理a、自动上水设定时间段对水箱进行补水，达到设定时间，若水箱水位低于设定水位W时，系统打开电磁阀E2，对水箱补水；当达到设定水位W时，系统关闭电磁阀，停止补水。
b、定温出水初期水箱的水没有达到设定高水位，集热器出口温度T1达到一定值，系统打开电磁阀E1，自来水进入集热器将热水顶出，进入水箱，温度T1降低至设定值后，电磁阀停止工作。
如此反复，直至水箱中的水到达设定高水位为止。
c、温差循环当集热器温度高于水箱温度且温差T1－T3高于7—8℃时（可以设定），循环泵P1启动，将热水器中的热水泵入水箱，水箱中的冷水泵入集热器，当温差低于2—3℃时，循环泵P1停止工作。
平板太阳能综合培训资料.txt年轻的时候拍下许多照片，摆在客厅给别人看;等到老了，才明白照片事拍给自己看的。
当大部分的人都在关注你飞得高不高时，只有少部分人关心你飞得累不累，这就是友情！本文由wzjef贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
编制：杜燚日期：2009.07.08一、平板太阳热水器概述二、平板太阳热水器类型、结构和制造三、平板太阳热水器工作原理四、平板太阳热水器产品介绍五、平板太阳热水器的应用和推广六、小结一、平板太阳热水器概述1、发展历程2、产品优势和不足之处3、与真空管热水器的区别和不同特征1、发展历程 1970―1980闷晒式太阳能热水器 20世纪70-80年代，由于国家经济发展落后，人民生活水平较低，居民多用闷晒式热水器（汽油桶式、汽车油箱式等）。
由于存在效率低，散热快，储水量少，冬季无法使用等缺点，现只占全部市场份额的1%-2%。
1980―1989平板式太阳能热水器 20世纪80―90年代，在国家相关部门支持和领导下，北京太阳能研究所开始从事太阳能热利用的研究，早期开发以平板式太阳能热水器为主。
1984年，殷志强教授发明“磁控溅射渐变铝―氮/铝太阳选择性吸收涂层”，使太阳能集热管的大规模生产和商业化应用成为可能，直接催生了我国首批太阳能企业：北京清华阳光、北京天普、山东皇明等。
1996年以前，太阳能热水器产品以平板型为主，占70%以上。
1996年以后，真空管型太阳能热水器成为市场主导产品，占90%以上。
2000年后，太阳能行业进入高速发展时期。
2002年至2005年，平板太阳能在国内市场走入了低谷，但国外市场仍然占主导地位。
2006年后，与国际化接轨与建筑相结合中国太阳能行业迎来“平板”时代。
眼下国内各地相继出台的太阳能应用推广的利好政策，以及太阳能行业中新加盟者不断推出高效平板太阳能集热器，相信3~5年内，平板太阳能集热器以其特有的优势，将会在太阳能与建筑结合方面大放异彩。

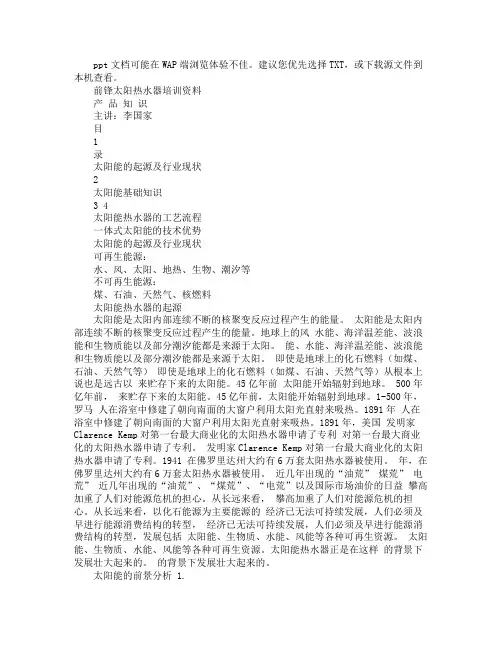

ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
前锋太阳热水器培训资料产品知识主讲：李国家目1录太阳能的起源及行业现状2太阳能基础知识3 4太阳能热水器的工艺流程一体式太阳能的技术优势太阳能的起源及行业现状可再生能源：水、风、太阳、地热、生物、潮汐等不可再生能源：煤、石油、天然气、核燃料太阳能热水器的起源太阳能是太阳内部连续不断的核聚变反应过程产生的能量。
太阳能是太阳内部连续不断的核聚变反应过程产生的能量。
地球上的风水能、海洋温差能、波浪能和生物质能以及部分潮汐能都是来源于太阳。
能、水能、海洋温差能、波浪能和生物质能以及部分潮汐能都是来源于太阳。
即使是地球上的化石燃料（如煤、石油、天然气等）即使是地球上的化石燃料（如煤、石油、天然气等）从根本上说也是远古以来贮存下来的太阳能。
45亿年前太阳能开始辐射到地球。
500年亿年前，来贮存下来的太阳能。
45亿年前，太阳能开始辐射到地球。
1-500年，罗马人在浴室中修建了朝向南面的大窗户利用太阳光直射来吸热。
1891年人在浴室中修建了朝向南面的大窗户利用太阳光直射来吸热。
1891年，美国发明家Clarence Kemp对第一台最大商业化的太阳热水器申请了专利对第一台最大商业化的太阳热水器申请了专利。
发明家Clarence Kemp对第一台最大商业化的太阳热水器申请了专利。
1941 在佛罗里达州大约有6万套太阳热水器被使用。
年，在佛罗里达州大约有6万套太阳热水器被使用。
近几年出现的“油荒” 煤荒” 电荒”近几年出现的“油荒”、“煤荒”、“电荒”以及国际市场油价的日益攀高加重了人们对能源危机的担心。
从长远来看，攀高加重了人们对能源危机的担心。
从长远来看，以化石能源为主要能源的经济已无法可持续发展，人们必须及早进行能源消费结构的转型，经济已无法可持续发展，人们必须及早进行能源消费结构的转型，发展包括太阳能、生物质、水能、风能等各种可再生资源。
欢迎阅读
市场部约稿暨技术培训教材
广东五星太阳能股份有限公司
1、为何要选择新型高效平板太阳能热水（器）系统？
近年来，太阳能热利用产品在我国得到长足发展。
在太阳能热水器制造、使用和市场保有量方面，我国已经遥遥领先。
但是，由于国内太阳能热利用产品以真空
有
办法。
（器）系统，可以实现免维护、高效率、长寿命，具有抗冻防垢功能，彻底告别太阳能“冬眠’’历史，系统安全可靠，可实现与建筑一体化，是太阳能热利用产业期盼已久的产品，此产品上市以来一直获得国内外用户追捧。
选购太阳能，一定要优先选平板！
2、如何选择高效平板太阳能热水（器）系统？
平板太阳能热水（器）系统的关键部件是平板集热器。
选购产品时要仔细观察，弄清楚内在品质，才能物超所值。
平板集热器是太阳能光热转化装置，它决定了太阳能热水（器）系统产热多少。
集热器的核心材料是涂有太阳能选择性吸收涂层的板芯。
目前，市场上有多种平板集热器，各家产品无论外形和颜色如何多样化，结构都大同小异，但选材用料各不
年代
，发射率
器和第三代真空管集热器，因此可以称之为太阳能第四代产品。
第四代太阳能集热器从外观上也容易识别：所选玻璃是太阳能专用高透过率超白玻璃，密封胶条无缝连接，板芯吸热体是天蓝色的，吸热体是整张板而不是条带，集管被吸热体覆盖，吸热体和流道的焊接采用激光焊接，正面几乎看不到焊接痕迹，板面平整美观。
3、新型高效平板太阳能热水（器）系统八大特点
平板式太阳能集热器和储热水箱通过支架连为一体的装置叫平板式太阳能热水器（也叫紧凑式热水器），集热器和储热水箱分开的叫热水系统。
新型高效平板太阳能热水（器）系统的特点之一是集热效率高，得热量大。
按ISO检验标准，新型高效平板太阳能热水（器）系统瞬时效率最高可达80%。
经权威
特点之五是抗冻防冻防垢。
新型高效平板太阳能热水（器）系统便于采用双循环系统，可以用防冻液为工作介质，彻底解决困扰行业多年的冬眠和结垢问题。
特点之六是安全可靠、减免维护。
国内太阳能热利用产品尤其是真空管类产品由于可靠性差，需要大量维护，劳民伤财，美誉度差。
新型高效平板太阳能没有易损部件，边框、流道和吸热体都是有色金属的，保温材料是玻璃纤维的，密封条是
EPDM无缝成型的，可用几十年，唯一感觉担心的是玻璃盖板，新型高效平板集热器盖板采用的是国外太阳能专用玻璃，不仅透光率高，而且耐温度冲击，完全钢化，机械强度极高，静载700公斤/平方米，可承受50年一遇的特大冰雹打击。
特点之七是使用寿命长。
新型高效平板集热器设计寿命是25年，五星早期产品已经使用20年，目前仍在正常使用。
国外同类产品使用超过30年的屡见不鲜。
4
用。
但在国内，由于其产品价格便宜，维修成本低，对安装要求不高，故而销量大，成为主流。
真空管太阳能产品历经十几年市场检验，已暴露出不少严重问题，为解决这些问题，企业和科研机构也倾注大量精力，可是这些问题是由于产品自身结构缺陷造
成的，几经努力难以凑效。
迫于无奈，近期，国内若干大型真空管热水器生产企业跃跃欲试，已经或准备向平板转型。
在不远的将来，新型高效平板太阳能必将成为我国太阳能中、高端市场的主流。
5、新型高效平板太阳能集热器技术特点
平板式太阳能集热器在结构、性能和应用方面都有特色。
【
作用。
700公斤/
40
5%
另外整板结构可以有效阻碍集热器内部空气对流，减少热损失；板芯流道采用高纯厚壁铜管，承压能力强，不易腐蚀，采用间接系统换热，能抗冻，不结垢；保温材料采用环保型保温棉毡；背板采用铝型材组合式和槽式两种，强度高，美观耐用。
【性能方面】新型高效平板式太阳能集热器热性能远远超过真空管，摆脱太阳能热水器“冬眠”困扰，全年四季都可使用，节能减排效果最好，设计寿命高达25年，可以减免维护，用户放心使用。
【应用方面】新型高效平板集热器用途广泛，除了生产生活热水外，还可以生产热风（空气集热），用来采暖、干燥等。
6
收率
直径∮47，管间距是80，意味着有效吸热占47/80=58.8%,漏光占41.2%。
2平方米15支管集热器的有效吸热面积实际只有1.18平方米。
而2平方米平板集热器有效吸热面积大于1.8平方米，比真空管高53%以上。
其次比玻璃透光率。
新型高效平板集热器的盖板玻璃采用超白太阳能玻璃，透光率92%；真空管玻璃是高硼硅玻璃，国标要求透光率是89%，好的产品可以达到90%～92%，两者相差不大。
其三比选择性吸收涂层。
真空管吸热涂层是真空磁控溅射涂层，只能在真空状态下工作，国标要求吸收率86%，发射率8%，少数质量好的产品吸收率可以达到90%～95%
2～3
前。
的有效得热量比真空管高15%～30%。
7、新型高效平板太阳能与建筑一体化
太阳能和建筑结合是太阳能发展的方向。
平板太阳能在与建筑一体化方面独具优势。
由于平板太阳能热水系统能够实现分体、承压运行，所以储热水箱和集热器的安装具有很大灵活性和自由度。
储热水箱安装可以立式也可卧式；可以落地也可以壁挂；可以显露也可以隐身；安装位置可以在屋顶、阁楼间、卫生间、楼梯间、地下室、阳台、庭院等任何部位，因地制宜；可以做到根据业主意见调整、优化。
8、新型高效阳台式平板太阳能热水系统介绍
由于受安装空间和位置的限制，在阳台上安装太阳能成为一种选择，阳台式太阳能热水系统应运而生。
像其它系列太阳能热水（器）系统一样，阳台式太阳能热水系统也分为真空管和平板两大类。
从安全、美观和效率方面考虑，新型高效阳台式平板太阳能热水系统是最佳选择。
新型高效阳台式平板太阳能热水系统由承压储热水箱、高效平板集热器和连接管道、支架等部分组成。
可采用自然循环间接加热系统，也可以采用强制循环间接
洗浴温度时即开通燃气热源，末端加热，也是一个可取的解决方案。
