城市轨道交通线网规划设计概述

城市轨道交通线网、线路规划方案一、线网规划（一）线网规划原则城市轨道交通线网规划是城市总体规划中的专项规划内容，线网规划应满足以下原则：（1）线网规划应与城市总体规划相协调，并预留未来发展余地。

（2）线网规划过程中要充分考虑城市的地形与地貌，城区线路尽可能沿城市干道布设。

（3）线网规划要考虑线路建成后的实际运营，不仅要满足城市主干客流需求，同时要考虑与其他交通方式的衔接，提高乘客换乘的便捷性，此外还应兼顾整个线网客运量负荷的均衡。

（二）线网规划作用城市轨道交通线网规划的作用：（1）线网规划是城市总体规划的重要组成部分，是城市轨道交通工程项目建设立项的必要条件，同时也是线路设计的主要依据。

（2）线网规划是确定城市轨道交通建设规模、建设顺序以及编制城市轨道交通近期建设规划的依据。

（3）线网规划是决定线网结构、换乘车站和换乘形式的基本依据。

（4）线网规划是城市轨道交通工程建设用地规划控制的重要依据，可以有效地控制和降低工程造价。

（5）线网规划是城市建设的骨架，可推动城市建设与发展，保障城市轨道交通建设运营的可持续性。

（三）线网规划内容线网规划涉及专业面广，综合性强，技术含量高，主要内容包括前提与基础研究、线网规模和架构、分阶段实施规划等。

1.前提与基础研究依据城市总体规划和综合交通规划，研究内容包括城市现状与发展规划、城市交通现状和规划、城市工程地质分析和建设必要性论证等。

2.线网规模和架构线网规模和架构是线网规划的核心内容，主要包括线网合理规模、线网架构方案的构思、线网方案客流测试、线网方案分析与评价。

3.分阶段实施规划分阶段实施规划的主要内容包括工程条件、建设顺序、附属设施规划。

具体内容包括车辆段和其他基地的选址与规模、线路敷设方式和主要换乘节点方案，修建顺序规划，联络线分布、城市轨道交通线网与城市的协调发展和环境要求、城市轨道交通和地面交通的衔接等。

国家标准规定，线网规划的方案主要包括线网规模、线网功能层次、线网空间布局等。

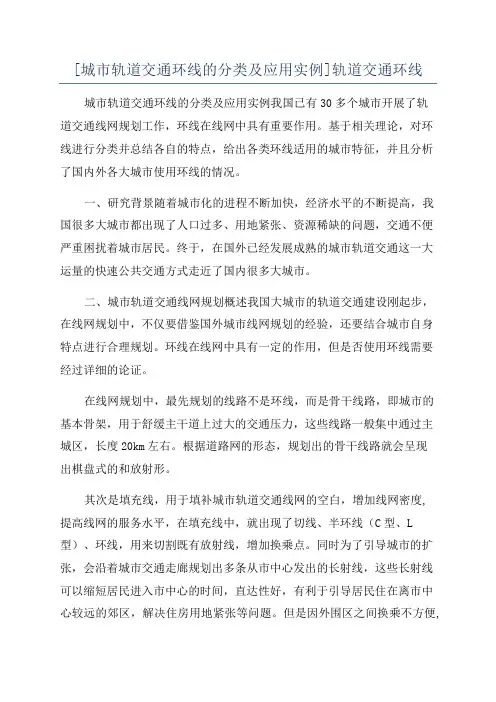

[城市轨道交通环线的分类及应用实例]轨道交通环线城市轨道交通环线的分类及应用实例我国已有30多个城市开展了轨道交通线网规划工作，环线在线网中具有重要作用。

基于相关理论，对环线进行分类并总结各自的特点，给出各类环线适用的城市特征，并且分析了国内外各大城市使用环线的情况。

一、研究背景随着城市化的进程不断加快，经济水平的不断提高，我国很多大城市都出现了人口过多、用地紧张、资源稀缺的问题，交通不便严重困扰着城市居民。

终于，在国外已经发展成熟的城市轨道交通这一大运量的快速公共交通方式走近了国内很多大城市。

二、城市轨道交通线网规划概述我国大城市的轨道交通建设刚起步，在线网规划中，不仅要借鉴国外城市线网规划的经验，还要结合城市自身特点进行合理规划。

环线在线网中具有一定的作用，但是否使用环线需要经过详细的论证。

在线网规划中，最先规划的线路不是环线，而是骨干线路，即城市的基本骨架，用于舒缓主干道上过大的交通压力，这些线路一般集中通过主城区，长度20km左右。

根据道路网的形态，规划出的骨干线路就会呈现出棋盘式的和放射形。

其次是填充线，用于填补城市轨道交通线网的空白，增加线网密度,提高线网的服务水平，在填充线中，就出现了切线、半环线（C型、L 型）、环线，用来切割既有放射线，增加换乘点。

同时为了引导城市的扩张，会沿着城市交通走廊规划出多条从市中心发出的长射线，这些长射线可以缩短居民进入市中心的时间，直达性好，有利于引导居民住在离市中心较远的郊区，解决住房用地紧张等问题。

但是因外围区之间换乘不方便,部分城市根据客流出行特征设置了环线,提高了网络的连通性。

环线的设置要符合客流出行特征,否则,如果没有足够的客流支持,设置的环线投资回报率低,经济效益就差。

环线既能够为市中心区内外间客流提供更多的路径选择机会,又能改善中心区边缘周向交通的便捷性。

此外,环线还为不同交通系统之间的综合换乘创造了良好条件。

（二）环线的形式1.中心区闭合环线式中心区闭合环线结构是指轨道交通的环线环绕城市主城区，面积相对城市建成区来说较小。

城市轨道交通线网规划图文城市轨道交通是大城市中解决交通拥堵、方便通行的重要交通工具。

随着城市的不断发展，轨道交通路线的规划也变得越来越重要。

一张好的轨道交通线网规划图，能够直观地体现城市的发展，为市民的出行提供更加便利的选择。

本文将介绍城市轨道交通线网规划图的相关内容。

城市轨道交通线网规划图的概念城市轨道交通线网规划图，就是指以城市地铁、轻轨交通线路为主干线，从城市中心向周边延伸的交通路线。

它是轨道交通线网规划的重要组成部分，是城市规划工作中的一个重要环节。

轨道交通线网规划图覆盖城市的主要区域，是现代城市管理的重要组成部分。

它详细标注了轨道交通的站点、路线、换乘点等信息，可以让人们更加清晰地了解城市轨道交通的发展和建设情况。

城市轨道交通线网规划图的作用城市轨道交通线网规划图具有以下作用：1.显示城市轨道交通的覆盖范围，让市民更加清晰地了解轨道交通路线的概况；2.明确轨道交通的站点、路线、换乘点等信息，便于市民出行选择；3.为城市轨道交通建设提供规划和指导。

好的城市轨道交通线网规划图，能够为市民提供便捷的出行方式，降低城市的拥堵率，提高城市的产业水平和生活质量。

城市轨道交通线网规划图的制作制作城市轨道交通线网规划图的关键是对城市轨道交通路线的把握。

一般都是由城市交通规划部门或者专业的设计公司进行制作。

在制作过程中，首先需要收集城市轨道交通的现有站点、线路、次要路线等数据。

然后要结合城市的发展规划，考虑未来城市轨道交通的需求和发展方向。

最后，根据规划建立轨道交通线网，标注各站点所属的线路、换乘点、乘车时间等信息，确立最终版图。

城市轨道交通线网规划图的实际应用城市轨道交通线网规划图已经成为了现代城市交通规划的重要组成部分。

它可以帮助城市交通管理部门制定轨道交通的发展战略、确定重点建设路线和站点，指导城市轨道交通的运营和管理。

同时，城市轨道交通线网规划图也为市民的出行提供了更加便捷的选择。

市民只需要查看规划图，就可以了解自己所在地的轨道交通线路，选择最佳出行方案，减少时间和交通成本。

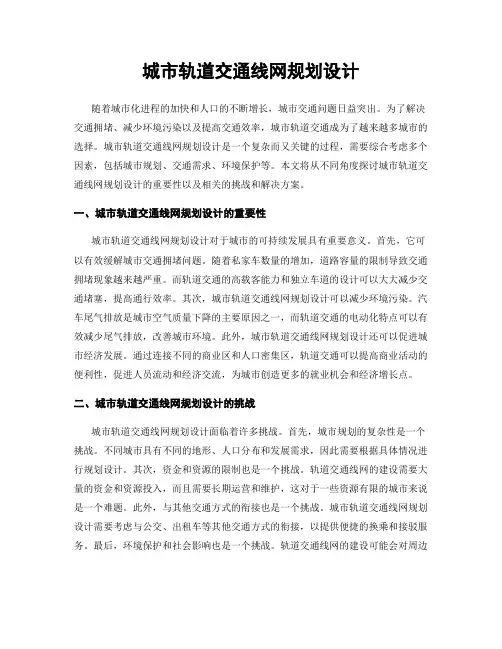

城市轨道交通线网规划设计随着城市化进程的加快和人口的不断增长，城市交通问题日益突出。

为了解决交通拥堵、减少环境污染以及提高交通效率，城市轨道交通成为了越来越多城市的选择。

城市轨道交通线网规划设计是一个复杂而又关键的过程，需要综合考虑多个因素，包括城市规划、交通需求、环境保护等。

本文将从不同角度探讨城市轨道交通线网规划设计的重要性以及相关的挑战和解决方案。

一、城市轨道交通线网规划设计的重要性城市轨道交通线网规划设计对于城市的可持续发展具有重要意义。

首先，它可以有效缓解城市交通拥堵问题。

随着私家车数量的增加，道路容量的限制导致交通拥堵现象越来越严重。

而轨道交通的高载客能力和独立车道的设计可以大大减少交通堵塞，提高通行效率。

其次，城市轨道交通线网规划设计可以减少环境污染。

汽车尾气排放是城市空气质量下降的主要原因之一，而轨道交通的电动化特点可以有效减少尾气排放，改善城市环境。

此外，城市轨道交通线网规划设计还可以促进城市经济发展。

通过连接不同的商业区和人口密集区，轨道交通可以提高商业活动的便利性，促进人员流动和经济交流，为城市创造更多的就业机会和经济增长点。

二、城市轨道交通线网规划设计的挑战城市轨道交通线网规划设计面临着许多挑战。

首先，城市规划的复杂性是一个挑战。

不同城市具有不同的地形、人口分布和发展需求，因此需要根据具体情况进行规划设计。

其次，资金和资源的限制也是一个挑战。

轨道交通线网的建设需要大量的资金和资源投入，而且需要长期运营和维护，这对于一些资源有限的城市来说是一个难题。

此外，与其他交通方式的衔接也是一个挑战。

城市轨道交通线网规划设计需要考虑与公交、出租车等其他交通方式的衔接，以提供便捷的换乘和接驳服务。

最后，环境保护和社会影响也是一个挑战。

轨道交通线网的建设可能会对周边环境产生影响，如噪音、震动等，需要采取相应的环境保护措施，同时也需要考虑对周边居民的社会影响。

三、城市轨道交通线网规划设计的解决方案为了克服城市轨道交通线网规划设计中的挑战，可以采取一系列的解决方案。

城市轨道交通线网优化设计与规划城市化进程不断加速，城市人口迅速增长，对城市交通系统的需求越来越高。

城市轨道交通作为一种高效、环保、便捷的交通工具，被广泛应用于世界各大城市。

然而，随着城市规模扩大和轨道交通线路增多，存在着一些问题，如线网布局合理性、运营效率和服务质量等方面的挑战。

因此，轨道交通线网优化设计与规划成为一个重要的课题。

首先，城市轨道交通线网的优化设计需要综合考虑城市的发展规划、人口流动特征和交通需求。

在规划阶段，需要基于城市的整体发展目标和空间结构，确定轨道交通线网的总体布局。

这涉及到线网的密度、覆盖范围和各线路之间的联系等问题。

而在具体设计阶段，应考虑到线路的线形布置、站点设置和换乘便利性等方面因素，以满足市民的出行需求，提高运营效率和服务质量。

其次，线网的优化设计还需要考虑运营效率和空间利用效果。

合理的站点布局和线路设定能够减少换乘次数和减少拥挤现象，提高运营效率。

此外，轨道交通线网需要与其他交通方式相衔接，以形成多层次、多模式的交通体系，提供便捷的出行选择。

有效的线网规划还能够减少城市道路的拥堵状况，提高空间利用效率，为城市可持续发展营造良好的交通环境。

另外，轨道交通线网的优化设计还需要注重服务质量和乘客体验。

合理设置站点和换乘节点，便于乘客的出行需求，减少出行时间。

此外，对于乘客出行信息的获取和服务的改善也十分重要。

通过信息化技术的应用，可以提供实时的线路运行信息、拥挤指数和乘车指南等，提高乘客出行的便利性和舒适度。

同时，合理的站台设置和运营管理也能够提高轨道交通的安全性和稳定性，保障乘客的乘车体验。

最后，城市轨道交通线网的优化设计还需要综合考虑经济效益和社会效益。

合理的线网布局与车辆配备可以降低建设和运营成本，提高经济效益。

同时，提供便捷、高效的出行选择也能够减少车辆的使用，减少交通拥堵和环境污染，提高社会效益。

因此，在轨道交通线网的优化设计中，需要综合考虑各方面因素，以实现经济、社会和环境的协调发展。

城市轨道交通线网规划与设计随着城市人口的不断增长和交通拥堵问题的日益突出，城市轨道交通作为一种高效、快速、环保的交通方式，得到了越来越多城市的重视和采用。

城市轨道交通的线网规划与设计，是确保城市交通系统高效运行和公共交通服务优质化的关键。

一、线网规划的重要性城市轨道交通线网规划是指根据城市的交通需求和发展规划，确定轨道交通线路的布局和走向。

合理的线网规划可以有效地提高交通运输能力，减少拥堵，优化出行体验。

线网规划需要充分考虑人口分布、城市发展方向、交通枢纽布局等因素，以满足城市居民的出行需求，实现城市交通系统的整体性和协调性。

二、城市轨道交通线路类型城市轨道交通线路通常包括地铁、轻轨、市郊铁路等类型。

不同类型的线路有不同的功能和运营模式，需要根据城市实际情况进行选择和组合。

地铁线路多运行在市区，承担着大量的人员运输任务；轻轨线路适合运行于城市新城区和老城改造区，提供方便快捷的出行选择；市郊铁路则负责连接城市和郊区，方便居民通勤。

三、线网设计的原则和要点1.全面考虑城市规划和土地利用：线网规划设计要充分考虑城市的总体发展规划和土地利用布局，与城市的规划相结合，确保线路布局合理和有效。

2.服务覆盖广泛：线网设计应考虑服务范围覆盖面广，满足市民的出行需求，方便不同区域居民的出行。

3.更好地连接交通枢纽：线网规划应连接各大交通枢纽，方便市民的换乘和接驳，实现多种交通方式的无缝衔接。

4.考虑交通需求和现状：线网设计需要充分了解城市的交通需求和交通状况，合理布局线路，提供高效便捷的交通服务。

5.与其他交通方式协调运行：线网规划和设计要与道路、公交等其他交通方式进行协调，实现交通系统的互联互通，并尽可能减少对周边环境的影响。

四、线网规划与设计的挑战和解决方法城市轨道交通线网规划与设计面临着一系列挑战，如土地成本高昂、城市现状复杂、居民利益冲突等。

为了解决这些问题，需要采取一系列的措施：1.合理利用土地资源：充分利用既有的道路和地下空间，避免对土地的大量占用和重新开发。

城市轨道交通线网规划城市轨道交通线网规划主要内容1.线网规划的主要依据2.线网规划的年限与范围3.线网规划的基本内容与技术路线4.线网结构的基本形态及与城市空间结构的关系5.线网方案设计6.线网方案评价7.系统制式选择1.线网规划的主要依据1）城市总体规划2）城市综合交通规划3）都市圈城际铁路规划4）《地铁设计规范》（GB50157-2003）5）《城市轨道交通线网规划编制标准》（GB/T54506-2009）6）其它相关的国家规范和规定2.线网规划的年限与范围1）规划年限：远期和远景远期：与现行总体规划的远期年限一致远景：按城市总体规划发展理念，在环境合理容量控制下，城市饱和发展状态下所对应的年份2）规划范围：与城市总体规划的规划范围一致，城市规划区为规划编制的重点3.线网规划的基本内容与技术路线1）相关资料调查与分析（1）城市现状及规划相关资料社会经济资料：GDP、人均收入。

土地利用：居住人口、岗位分布、流动人口。

城市自然地理条件：地质、地形、地貌等自然条件。

城市人文地理条件：历史文物、自然风景区、军事禁区等。

城市总体规划部分需要重点把握与城市轨道交通线网规划相关的以下重要信息：城市总体规划的期限与范围城市人口规模（含流动人口）城市空间结构形态城市发展轴向城市中心、副中心、地区中心等重点地区的定位与设施规划基于土地利用布局的城市人口与岗位分布城市相关经济指标（国内生产总值、地方财政一般预算收入等）城市远景发展研究重点城市远景空间结构形态城市远景发展轴向城市远景发展规模，主要指人口、岗位与用地规模，是在合理发展条件下的极限容量，它将成为城市轨道交通所服务的极限目标城市远景人口、岗位分布与用地分布形态等城市空间结构形态示意图城市人口与岗位分布示意图（2）城市交通现状及规划相关资料交通现状资料：城市机动化水平、居民出行特征、城市道路交通系统、城市公共交通系统、城市对外交通系统及主要客流集散点、路段交通量、OD流量与流向资料。
