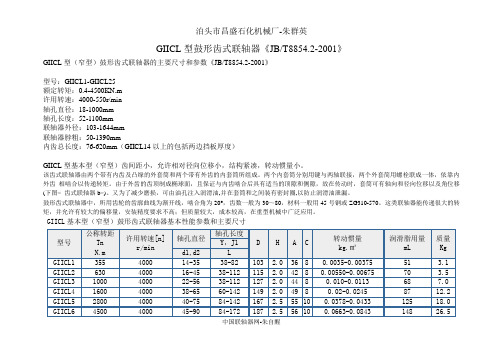

GIICL型鼓形齿式联轴器《JB/T8854.2-2001》
GIICL型(窄型)鼓形齿式联轴器的主要尺寸和参数《JB/T8854.2-2001》
型号:GIICL1-GIICL25
额定转矩:0.4-4500KN.m
许用转速:4000-550r/min
轴孔直径:18-1000mm
轴孔长度:52-1100mm
联轴器外径:103-1644mm
联轴器脖粗:50-1390mm
内齿总长度:76-620mm(GIICL14以上的包括两边挡板厚度)
GIICL型基本型(窄型)齿间距小,允许相对径向位移小,结构紧凑,转动惯量小。
该齿式联轴器由两个带有内齿及凸缘的外套筒和两个带有外齿的内套筒所组成。两个内套筒分别用键与两轴联接,两个外套简用螺栓联成一体,依靠内外齿相啮合以传递转矩。由于外齿的齿顶制成椭球面,且保证与内齿啮合后具有适当的顶隙和侧隙,故在传动时,套筒可有轴向和径向位移以及角位移(下图< 齿式联轴器b>)。又为了减少磨损,可由油孔注入润滑油,并在套筒和之间装有密封圈,以防止润滑油泄漏。
鼓形齿式联轴器中,所用齿轮的齿廓曲线为渐开线,啮合角为20°,齿数一般为30~80,材料一般用45号钢或ZG310-570。这类联轴器能传递很大的转
