电线电缆用聚乙烯再生塑料企业标准

非标线这么多，电缆国标直径标准，你知道多少？日常生活中大家可能很少涉及到电线电缆这方面得知识，但是在电线电缆行业中，电缆人或多或少是知道电线、电缆国标与非标的区别，“非标”是指不是按照国家标准设计生产的电线电缆，为了降低成本和价格竞争压力，冒充正规线缆进入市场参与使用和维修的都视为是非标电线电缆，实质上就是假冒伪劣产品！但是，“假冒伪劣产品”有碍视听，为了既不影响企业形象，又能让这些不符合国家标准、地方标准、行业标准、企业标准的“假冒伪劣产品”在市场上一路畅通，行业内偷换概念，美其名曰——“非标”。

非标线严重威胁到人们的生命财产安全，商场、楼房等发生火灾很多都是因为非标线而引起的，在这些案例中，时刻提醒我们要警惕非标线。

不要贪图便宜而选购非标！非标电线电缆产品质量问题主要表现在以下几个方面：1、非标电线电缆的绝缘层的抗张强度、厚度和阻燃性达不到要求，一些厂家用回收塑料或多添加填充料来降低成本。

每吨再生料与合格的PVC塑料粉差近2000元，但再生料杂质含量高、机械强度低，耐老化性能和电气绝缘性能差；其次是减“量”，外包绝缘层厚度不够，绝缘效果当然也会大大降低。

这两者都将直接导致电线电缆容易出现短路及漏电现象。

而产品绝缘、护套老化前抗张强度指标不合格，极易发生触电危险，威胁人身安全。

2、非标电线电缆芯材材质不合格，铜芯导体占了电线成本的70%-80％，而造假厂家用的是再生铜，以次充好打铜芯导体的主意。

按照国家标准，电线电缆产品用铜导体应使用含铜量达99.9%以上的电工用铜。

目前高质铜材每吨价格高达7万余元，所以不良厂家大肆采用价格低廉的杂质铜、回收铜，甚至土法炼铜，铜的含量极不稳定，导致铜导体电阻率大增。

如电线电缆产品导体电阻指标不合格的直接后果，是在使用过程中由于导体过热损坏绝缘层塑料，造成短路而引起火灾，导体电阻过大也将直接浪费大量的电能。

3、非标电线电缆截面积不够，有问题的电线都是以小充大，以降低铜的使用量来降低成本。

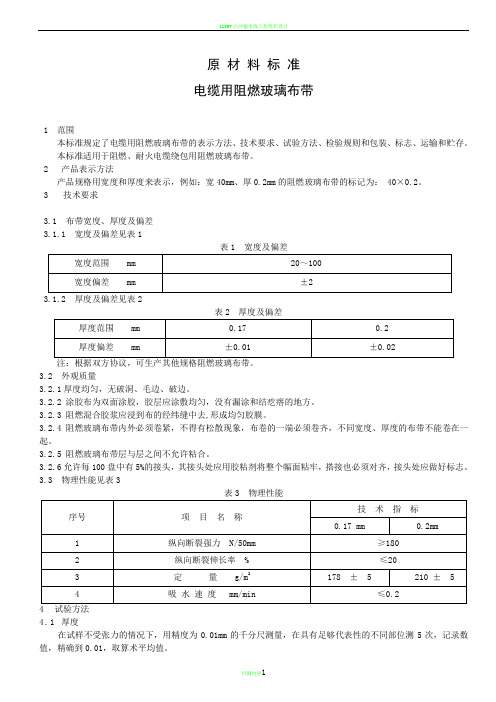

原材料标准电缆用阻燃玻璃布带1 范围本标准规定了电缆用阻燃玻璃布带的表示方法、技术要求、试验方法、检验规则和包装、标志、运输和贮存。

本标准适用于阻燃、耐火电缆绕包用阻燃玻璃布带。

2产品表示方法产品规格用宽度和厚度来表示，例如：宽40mm、厚0.2mm的阻燃玻璃布带的标记为： 40×0.2。

3技术要求3.1 布带宽度、厚度及偏差3.1.1 宽度及偏差见表1表1 宽度及偏差3.1.2 厚度及偏差见表2表2 厚度及偏差3.2 外观质量3.2.1厚度均匀，无破洞、毛边、破边。

3.2.2 涂胶布为双面涂胶，胶层应涂敷均匀，没有漏涂和结疙瘩的地方。

3.2.3 阻燃混合胶浆应浸到布的经纬缝中去,形成均匀胶膜。

3.2.4 阻燃玻璃布带内外必须卷紧，不得有松散现象，布卷的一端必须卷齐，不同宽度、厚度的布带不能卷在一起。

3.2.5 阻燃玻璃布带层与层之间不允许粘合。

3.2.6允许每100盘中有5%的接头，其接头处应用胶粘剂将整个幅面粘牢，搭接也必须对齐，接头处应做好标志。

3.3 物理性能见表3表3 物理性能4.1厚度在试样不受张力的情况下，用精度为0.01mm的千分尺测量，在具有足够代表性的不同部位测5次，记录数值，精确到0.01，取算术平均值。

也可用卡尺测量布带重叠10层的总厚度值，再除以10。

4.2宽度在厚度合格的布带上用卡尺测量5次，取算术平均值，精确到1mm。

4.3外观在自然光线下目测。

4.4物理机械性能4.4.1 纵向断裂强力、断裂伸长率在厚度和宽度合格的材料上取180m m×50mm的纵向试样5块，分别放在拉力试验机上测试，将试样一端放在上夹钳中间，轻轻夹住，再将另一端放在下夹钳内，并将试样夹紧，开动机器，使下夹钳按110mm/min的速度向下牵引，到试样断裂时，记录断裂强度和断裂伸长率，取试样的算术平均值，断裂强度精确到2N，伸长率精确到1%。

4.4.2吸水速度从纵向切取5个15mm×100mm的试样，在试样的一端距端部30mm处绘上一条标志线，把该端垂直插入蒸馏水中，使标志线恰好处在水平位置，为便于识别，在蒸馏水中可滴入数滴墨水着色，经10min之后，取出试样，用精度为0.01mm的量具测量吸水高度，并计算吸水速度，取5个试样的算术平均值，计算结果精确到0.01mm/min。

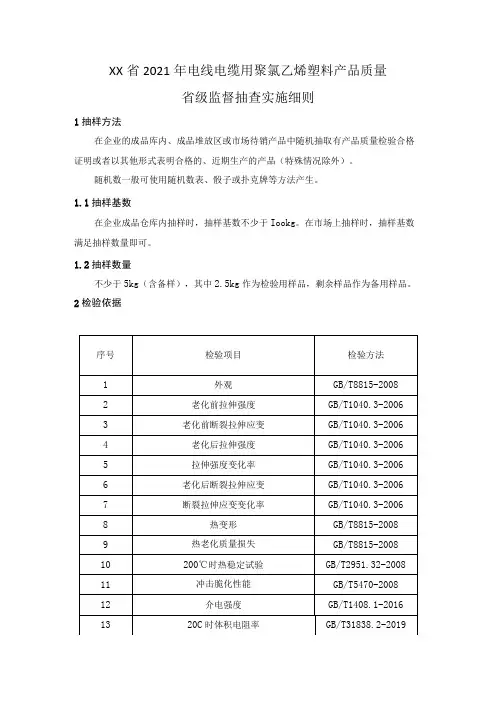

电线电缆用软聚氯乙烯电缆料技术规范本规范参照《电线电缆用软聚氯乙烯塑料（GB/T 8815-2008）》标准编制。

1 范围本规范规定了电线电缆用软聚氯乙烯塑料（以下简称聚氯乙烯塑料）产品分类、技术要求、试验方法、检验规则和包装、标志、运输、贮存。

适用于以聚氯乙烯树脂为主要原料，加入增塑剂。

稳定剂等助剂，经混合、塑化、成料而制得的电线电缆用软聚氯乙烯塑料。

2 引用标准下列标准所包含的条文，通过在本规范中引用面构成本规范的条文。

GB/T 1033-1986 塑料密度和相对密度试验方法GB/T 1040.3-2006 塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件GB/T 1408.1-2006 绝缘材料电气强度试验方法第1部分：工频下试验（GB/T 1409-2006 测量电气绝缘材料在工频、音频、频（包括米波波长在内）下电容率和介质损耗因数的推荐方法（IEC 60250:1969，MOD）GB/T 1410-2006 固体绝缘材料体积电阻率和表面电阻率试验方法（IEC 60093:1980，IDT）GB/T 2406-1993 塑料燃烧性能试验方法氧指数法GB/T 2951.7-1997 电缆绝缘和护套材料通用试验方法第3部分：聚氯乙烯混合专用试验方法第2节：失重试验热稳定性试验GB/T 5470-2008 塑料冲击法脆化温度的测定IEC 60216:1990 确定电气绝缘材料长期耐热性能测试导则3 产品分类热变形D t以%计，按下列公式计算：D t= d0 – d×100%式中：d0－试样原始厚度（mm）d－试样试验后厚度（mm）试验结果取两个试样的算术平均值。

如果两个试样结果的偏差在其平均值的10%以上，则试验无效，应重新取样进行试验。

5.5冲击脆化性能的测定按GB/T 5470-2008以断裂根数不大于50%为通过。

5.6 200℃热稳定时间的测定按GB/T 8815-2008中6.4的规定。

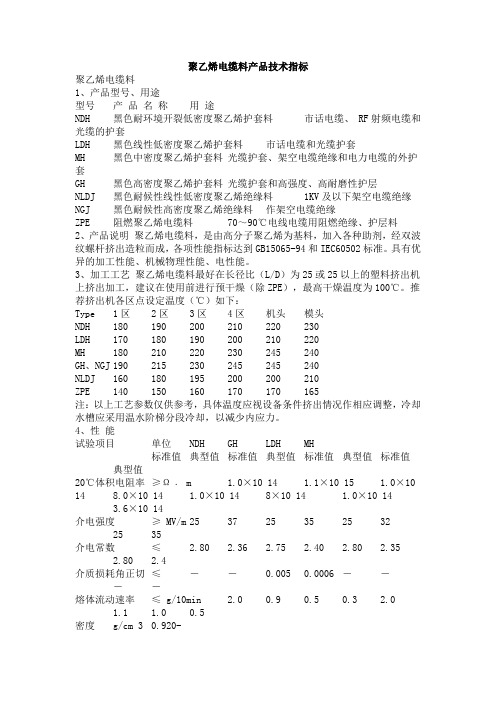

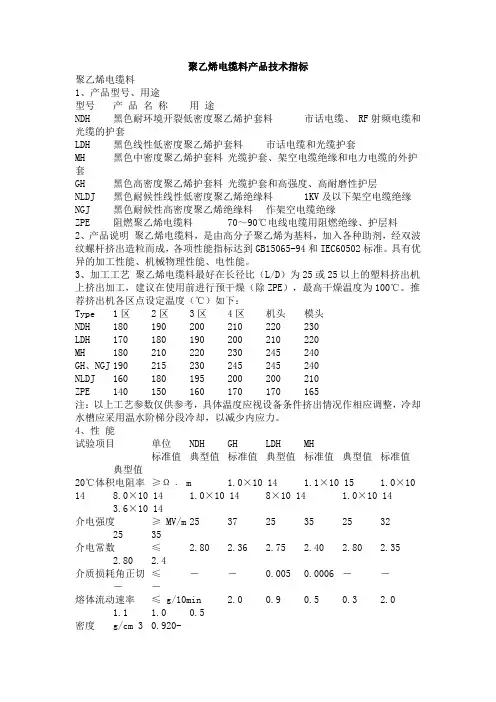

聚乙烯电缆料产品技术指标聚乙烯电缆料1、产品型号、用途型号产品名称用途NDH 黑色耐环境开裂低密度聚乙烯护套料市话电缆、 RF射频电缆和光缆的护套LDH 黑色线性低密度聚乙烯护套料市话电缆和光缆护套MH 黑色中密度聚乙烯护套料光缆护套、架空电缆绝缘和电力电缆的外护套GH 黑色高密度聚乙烯护套料光缆护套和高强度、高耐磨性护层NLDJ 黑色耐候性线性低密度聚乙烯绝缘料1KV及以下架空电缆绝缘NGJ 黑色耐候性高密度聚乙烯绝缘料作架空电缆绝缘ZPE 阻燃聚乙烯电缆料70～90℃电线电缆用阻燃绝缘、护层料2、产品说明聚乙烯电缆料，是由高分子聚乙烯为基料，加入各种助剂，经双波纹螺杆挤出造粒而成，各项性能指标达到GB15065-94和IEC60502标准。

具有优异的加工性能、机械物理性能、电性能。

3、加工工艺聚乙烯电缆料最好在长径比（L/D）为25或25以上的塑料挤出机上挤出加工，建议在使用前进行预干燥（除ZPE），最高干燥温度为100℃。

推荐挤出机各区点设定温度（℃）如下：Type 1区2区3区4区机头模头NDH 180 190 200 210 220 230LDH 170 180 190 200 210 220MH 180 210 220 230 245 240GH、NGJ 190 215 230 245 245 240NLDJ 160 180 195 200 200 210ZPE 140 150 160 170 170 165注：以上工艺参数仅供参考，具体温度应视设备条件挤出情况作相应调整，冷却水槽应采用温水阶梯分段冷却，以减少内应力。

4、性能试验项目单位NDH GH LDH MH标准值典型值标准值典型值标准值典型值标准值典型值20℃体积电阻率≥Ω﹒ m 1.0×10 14 1.1×10 15 1.0×10 14 8.0×10 14 1.0×10 148×10 14 1.0×10 143.6×10 14介电强度≥ MV/m25 37 25 35 25 3225 35介电常数≤ 2.80 2.36 2.75 2.40 2.80 2.352.80 2.4介质损耗角正切≤－－0.005 0.0006 －－－－熔体流动速率≤ g/10min 2.0 0.9 0.5 0.3 2.01.1 1.0 0.5密度g/cm 3 0.920-0.949 0.936 0.950-0.978 0.953 0.920-0.945 0.938 0.940-0.950 0.945抗拉强度≥ MPa13.0 19.0 20.0 23.0 ≥ 14.018.0≥ 16.023.0屈服强度≥ MPa－－16.0 20.0 －－－－断裂伸长率≥ %500 790 650 850 600 700 600 800低温断裂伸长率≥ %－－175 210 －－－－低温冲击脆化温度≤℃-76 通过-76 通过-76通过-76 通过碳黑分散度≥分 6 7 6 7 6 76 7碳黑含量% 2.60±0.25 2.6 2.60±0.25 2.62.60±0.25 2.6 2.60±0.25 2.6耐环境应力开裂 F 0 ≥ h96 通过500 通过500通过200 通过200℃氧化诱导期≥ min30 通过－－30 通过30 通过注：试样按 GB9352热塑性塑料压塑试样制备试验方法制备。

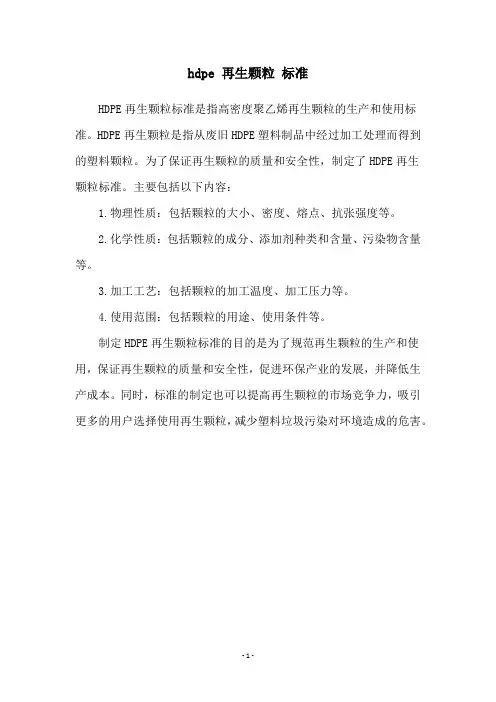

hdpe 再生颗粒标准
HDPE再生颗粒标准是指高密度聚乙烯再生颗粒的生产和使用标准。

HDPE再生颗粒是指从废旧HDPE塑料制品中经过加工处理而得到的塑料颗粒。

为了保证再生颗粒的质量和安全性，制定了HDPE再生
颗粒标准。

主要包括以下内容：
1.物理性质：包括颗粒的大小、密度、熔点、抗张强度等。

2.化学性质：包括颗粒的成分、添加剂种类和含量、污染物含量等。

3.加工工艺：包括颗粒的加工温度、加工压力等。

4.使用范围：包括颗粒的用途、使用条件等。

制定HDPE再生颗粒标准的目的是为了规范再生颗粒的生产和使用，保证再生颗粒的质量和安全性，促进环保产业的发展，并降低生产成本。

同时，标准的制定也可以提高再生颗粒的市场竞争力，吸引更多的用户选择使用再生颗粒，减少塑料垃圾污染对环境造成的危害。

- 1 -。

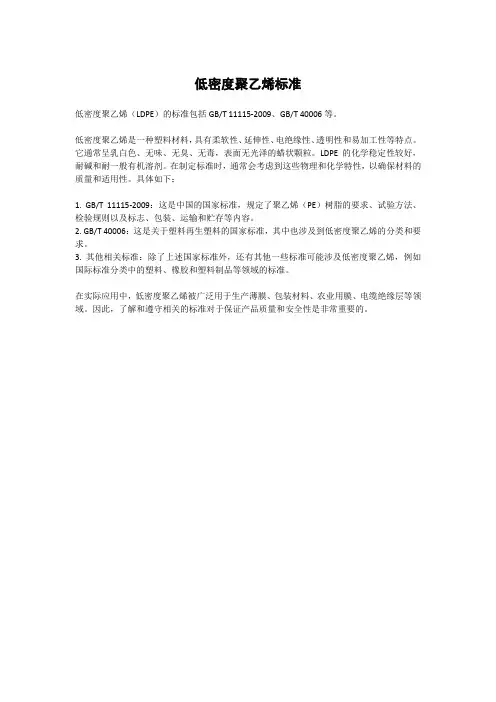

低密度聚乙烯标准
低密度聚乙烯（LDPE）的标准包括GB/T 11115-2009、GB/T 40006等。

低密度聚乙烯是一种塑料材料，具有柔软性、延伸性、电绝缘性、透明性和易加工性等特点。

它通常呈乳白色、无味、无臭、无毒，表面无光泽的蜡状颗粒。

LDPE的化学稳定性较好，耐碱和耐一般有机溶剂。

在制定标准时，通常会考虑到这些物理和化学特性，以确保材料的质量和适用性。

具体如下：
1. GB/T 11115-2009：这是中国的国家标准，规定了聚乙烯（PE）树脂的要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。

2. GB/T 40006：这是关于塑料再生塑料的国家标准，其中也涉及到低密度聚乙烯的分类和要求。

3. 其他相关标准：除了上述国家标准外，还有其他一些标准可能涉及低密度聚乙烯，例如国际标准分类中的塑料、橡胶和塑料制品等领域的标准。

在实际应用中，低密度聚乙烯被广泛用于生产薄膜、包装材料、农业用膜、电缆绝缘层等领域。

因此，了解和遵守相关的标准对于保证产品质量和安全性是非常重要的。

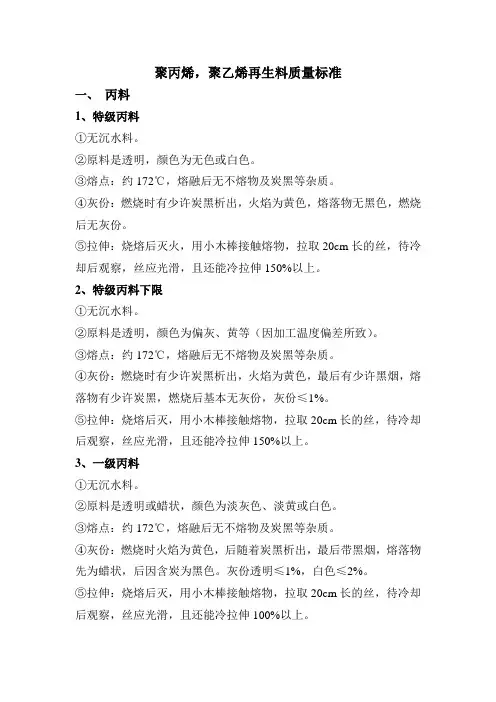

聚丙烯，聚乙烯再生料质量标准一、丙料1、特级丙料①无沉水料。

②原料是透明，颜色为无色或白色。

③熔点：约172℃，熔融后无不熔物及炭黑等杂质。

④灰份：燃烧时有少许炭黑析出，火焰为黄色，熔落物无黑色，燃烧后无灰份。

⑤拉伸：烧熔后灭火，用小木棒接触熔物，拉取20cm长的丝，待冷却后观察，丝应光滑，且还能冷拉伸150%以上。

2、特级丙料下限①无沉水料。

②原料是透明，颜色为偏灰、黄等（因加工温度偏差所致）。

③熔点：约172℃，熔融后无不熔物及炭黑等杂质。

④灰份：燃烧时有少许炭黑析出，火焰为黄色，最后有少许黑烟，熔落物有少许炭黑，燃烧后基本无灰份，灰份≤1%。

⑤拉伸：烧熔后灭，用小木棒接触熔物，拉取20cm长的丝，待冷却后观察，丝应光滑，且还能冷拉伸150%以上。

3、一级丙料①无沉水料。

②原料是透明或蜡状，颜色为淡灰色、淡黄或白色。

③熔点：约172℃，熔融后无不熔物及炭黑等杂质。

④灰份：燃烧时火焰为黄色，后随着炭黑析出，最后带黑烟，熔落物先为蜡状，后因含炭为黑色。

灰份透明≤1%，白色≤2%。

⑤拉伸：烧熔后灭，用小木棒接触熔物，拉取20cm长的丝，待冷却后观察，丝应光滑，且还能冷拉伸100%以上。

4、一级丙料下限①无沉水料。

②原料是透明或蜡状，颜色为淡灰色、淡黄色或白色，比一级料颜色稍深。

③熔点：约172℃，熔融后无不熔物及炭黑等杂质。

④灰份：燃烧时火焰为黄色，后随着炭黑析出，最后带黑烟，熔落物先为蜡状，后因含炭为黑色。

灰份透明≤1%，白色≤3%。

⑤拉伸：烧熔后灭，用小木棒接触熔物，拉取20cm长的丝，待冷却后观察，丝应光滑，且还能冷拉伸80%以上。

5、二级丙料①无沉水料。

②原料是透明或蜡状，有光泽度，颜色白色、黄色、绿色等，切口颜色与料颜色一致。

③熔点：约172℃，熔融后无不熔物及炭黑等杂质。

④灰份：燃烧时火焰为黄色，后随着炭黑析出，变成火炬状并带黑烟，火焰稳定，无爆燃。

熔落物先为蜡状，呈灰色，燃后可肉眼见到少许白色灰份，灰份≤5%。
