汽车电控发动机构造与维修.

中等职业技术学校汽车电控发动机课程标准目录一、课程性质和任务 (3)二、课程目标 (5)三、课程内容 (6)四、课程评价 (18)五、课程实施过程和条件 (19)《汽车电控发动机构造与维修》课程标准（一）前言1．课程性质本课程是汽车运用与维修专业轿车发动机维修方向的核心课程，是本专业必修课程之一。

通过本课程的学习,使学生掌握发动机电控各系统的组成和工作原理；培养学生检修发动机电控系统的能力；使学生能适应现代汽车维修的工作要求。

它要以《汽车电气检修》课程和《汽车发动机机械部分检修》课程的学习为基础，也是进一步学习《现代轿车发动机检修》课程的基础。

2．设计思路本课程是依据“汽车运用与维修专业工作任务与职业能力分析表”中的发动机修理工作项目设置的。

随着电子技术的发展，电子技术在汽车上的应用越来越广泛，传统的发动机检修已不能满足现代汽车修理工的要求，为此而设置这门课。

本课程是根据任务引领型的项目活动要求，从原《现代轿车发动机构造与检修》课程中分流出来的一门课，原来的课程内容比较多，既要学习主要部件的检修，又要学习各系统的检修，课时又比较少，再加上设备有限，学生学习比较困难，不容易掌握，学校根据实际情况，将汽车的发动机部分分为《传统发动机构造与维修修》课程和《电控发动机构造与维修》两门课，前者主要讲述传统汽车发动机的内容（胡胜主编），本课程的侧重点是发动机电控系统的检修，主要是电控系统中主要部件的检修。

课程内容的编排和组织是以企业需求、学生的认知规律、多年的教学积累为依据确定的。

立足于实际能力培养，对课程内容的选择标准作了根本性改革，打破以知识传授为主要特征的传统学科课程模式，转变为以工作任务为中心组织课程内容，并让学生在完成具体项目的过程中学会完成相应工作任务，并构建相关理论知识，发展职业能力。

经过汽车行业专家深入、细致、系统的分析，本课程最终重点确定了以下工作4个学习项目：燃油燃供给系统的检修、进气供给系统检修、电子控制系统检修、电控点火系统检修。

《汽车发动机构造与维修》课程标准一、课程名称汽车发动机构造与维修二、适用专业本课程标准适用新能源汽车技术专业三、课程性质本课程是新能源汽车技术专业实现汽车机电维修核心业务岗位综合维修技能与素质的专业必修核心课程。

其他汽车运用与维修技术、汽车电子技术等专业的本门课程标准参照此标准编制。

四、教学目标专业培养目标：本专业培养理想信念坚定，德智体美劳全面发展，具有一定的科学文化水平，良好的人文素养、职业道德和创新意识，精益求精的工匠精神，较强的就业能力和可持续发展的能力，掌握本专业知识和技术技能，面向新能源汽车维修、新能源汽车营销和新能源汽车保险等行业的岗位群，能够从事淅能源汽车维修、新能源汽车营销和新能源汽车保险、理赔等工作的高素质技术技能人才。

本课程教学目标是为新能源汽车技术专业培养目标的重要支撑，通过本课程教学内容的学习，让学生系统了解汽车机电维修核心业务岗位的工作任务及其协调关系，具备汽车机电维修核心业务岗位的操作能力和作业组织管理能力，并初步具备汽车发动机维护与维修以及对发动机故障分析诊断、排除能力。

（一）知识目标1.了解汽车发动机总体构造、理解基本术语和主要技术参数。

2.掌握曲柄连杆机构的功用、组成、主要零部件的构造和相互装配关系。

掌握曲柄连杆机构主要零部件的拆装和检修方法。

3.掌握配气机构的功用、组成、主要零部件的构造和相互装配关系。

掌握配气机构主要零部件的检测方法和维修方法。

4.掌握汽油机燃料供给系的功用、组成、主要零部件的构造和相互装配关系。

掌握汽油泵、喷油器的检修方法，并熟悉常见油路故障的诊断与排除方法。

5.掌握高压共轨柴油机燃料供给系的功用、组成、主要零部件的构造和相互装配关系。

6.熟悉点火系统组成和工作原理、高压电如何产生、点火正时的概念；熟悉电子系统与传统系统的根本区别，掌握常见故障的分析和排除方法。

7.掌握水冷却系与润滑系的功用、组成、主要零部件的构造和相互装配关系。

掌握主要零部件的检修方法。

汽车电控发动机构造与维修习题册-参考答案模块⼀电控发动机基础单元⼀电控发动机概述⼀、填空题1．1885年2．空⽓供给系统燃油供给系统电⼦控制系统3．空⽓滤清器节⽓门体进⽓压⼒传感器稳压箱附加空⽓阀4 电动油泵燃油滤清器油压调节器喷射器燃油压⼒脉动减震器冷起动喷油器供油总管5. 执⾏器 ECU 传感器组成6. 美国苯迪克斯公司7. K—Jetronie机械式8. D．Jetronic9. LH—Jetronic⼆、判断题1. √；2. ×；3. √；4. ×；5. √三、选择题1. D；2. C ；3. A；4. C四、名词解释1.传感器：是电控发动机的触⾓，是感知信息的部件，它负责向电控单元提供汽车的运⾏状况和发动机的⼯况。

2.电⼦控制单元（ECU）：是⼀个微计算机，内有集成电路以及其他精密的电⼦元件。

五、简答题1.电控发动机的发展历程。

答：（1）．电控发动机发展的初级阶段(20世纪60年代中期到70年代中期)；（2）．电控发动机的数字发展阶段(20世纪70年代末期到90年代中期)；（3）．精确控制电控发动机阶段(20世纪90年代中期以后)。

2.电控发动机的基本⼯作原理。

答：⼀⽅⾯发动机的各种参数确定，由传感器将发动机各种⾮电量的⼯况参数，送到控制室(微机)，另⼀⽅⾯ECU发出相应的指令来控制执⾏元件完成正确的动作，同时，ECU不断监测各元件的⼯作状态，检出故障信息。

单元⼆电控发动机分类⼀、填空题1.直接式间接式2.体积流量测量⽅式质量流量测量⽅式3.L—Jetronic4.LH—Jetronic5.节⽓门开度测量⽅式绝对压⼒测量⽅式6．D型7.速度⼀密度⽅式8.连续喷射型间歇喷射型9.缸内喷射缸外喷射⼆、判断题1.√;2×;3.√;4.×;5.×;6.√;7.×;8.√;9.×10.√三、选择题1. C ;2. B ;3. D;4. A;5. C ;6. D ;7. C ;8. D四、名词解释1.缸内喷射: 将⾼压燃油直接喷射到⽓缸内。

汽车电控发动机构造与维修〔课后题〕主编夏令伟总论小结；1. 汽油机电子控制技术的应用使汽油机的综合性能得到全面的提升。

2. 发动机控制系统功能主要由电控燃油喷射、电控点火装置、怠速控制、排放控制、进气控制、增压控制、警告提示、自我诊断与报警系统、失效保护、主电脑故障备用系统。

3. 发动机控制系统主要由信号输入装置、电子控制单元、执行器等组成。

4. 发动机控制系统的信号输入主要是通过各种传感器或其他控制装置将各种控制信号输入ECU的5. 执行器是受ECU控制、具体执行某项控制功能的装置。

6. 采用汽油喷射技术的汽油机，按喷射的位置分类有缸内喷射和进气管喷射两种汽油机。

7. 采用汽油喷射技术的汽油机，按汽油喷射方式不同，可分为连续喷射和间歇喷射两种汽油机。

8. 采用汽油喷射技术的汽油机，按汽油喷射方式不同，可分为机械式和电子式汽油机。

9. 采用汽油喷射技术的汽油机，按空气测量方式不同，可分为间接测量方式和直接测量方式。

复习与思考；一、简答题1．汽油机电控系统由哪几局部组成？它们各起什么作用?2．汽油机电子控制系统一般具备哪些功能？简要表达这些控制功能的内容。

3．缸内喷射和缸外喷射各有什么特点？ 4．单点喷射和多点喷射各有什么特点？ 5．连续喷射和间隙喷射各有什么特点？6．同时喷射、分组喷射和顺序喷射各有什么特点？7．按控制方式分类，汽油喷射系统可以分为几类？它们有什么特点？8．电控汽油喷射系统中单一电控汽油喷射系统和发动机集中管理控制有什么异同点？ 9．按空气测量方式分类，电控汽油喷射系统可以分成几类？它们各有什么特点？ 10. 速度—密度方式的特点及典型系统如何？11. 体积流量方式和质量流量方式各有什么特点及典型系统？ 12. 汽油机采用电控汽油喷射有哪些优点？二、选择题1.采用燃油喷射系统的汽油机与采用化油器的汽油机相比拟，一下描述错误的选项是( )A、力性有所提高B、济型有所提高C、害物排放量有所提高D、速性有所提高 2.以下是发动机信号输入信号的是〔〕 A空气流量计 B点火模块 C. EGR阀 D喷油器 3.以下是燃油喷射发动机执行器的是〔〕A、轴位置传感器B、气门位置传感器C、气流量计D、性炭罐电磁阀 4.群众桑塔纳2000型轿车，燃油是通过喷油器喷射在〔〕A、烧室内B、气滤清器C、气门处D、气门处5电喷发动机二个喷油器的控制线路是合并在一起后经电脑控制的，这种喷射方式是方式〔〕A、组喷射B、时喷射C、序喷射6.采用同时喷射方式时，一般每个工作循环喷几次油〔〕 A、1 B、2 C、3 D、4 7.间接测量方式测量进气量是〔〕A、板式流量计B、膜式流量计C、空压力传感器8.采用顺序喷射方式时，一般喷油是在进行〔〕A、气上止点前B、气上止点后C、缩上止点前D、缩上止点后三、判断题1、燃油喷射系统的汽油机比用化油器的汽油机，废气排放量少但动力性差。

汽车电控发动机构造与维修教案一、构造1.发动机控制单元（ECU）：ECU是整个电控发动机的核心，也是其中最重要的部分。

它负责接收各种传感器信号，根据这些信号来控制发动机的工作状态，如点火时间、燃油喷射量等。

2.传感器：传感器是用来感知发动机工作状态的装置，包括以下几种：-氧气传感器：用于检测燃烧室内的氧气含量，以调整燃油喷射量。

-节气门位置传感器：用于检测节气门的开度，以调整混合气的进入量。

-曲轴位置传感器：用于检测曲轴的转动位置，以确定点火时机。

-冷却液温度传感器：用于检测冷却液的温度，以调整燃油喷射量。

-空气流量传感器：用于检测空气进入量，以调整燃油喷射量。

3.喷油器：喷油器负责将燃油喷射到燃烧室内，以供氧气和燃料混合燃烧。

4.点火系统：点火系统负责提供燃料燃烧所需的火花，常见的点火系统有脉冲点火系统和分布式点火系统。

5.燃油供应系统：燃油供应系统负责将燃油供应到喷油器，包括燃油泵、油箱和燃油滤清器等。

二、维修1.检查故障码：当发动机出现故障时，ECU会记录相应的故障码，维修人员通过读取故障码可以了解故障的类型和位置，从而进行相应的修理。

2.检查传感器：维修人员需要检查各种传感器的工作状态，包括信号的稳定性和准确性，如果发现传感器故障，则需要更换。

3.检查喷油器：喷油器的堵塞或工作失灵会导致燃油无法喷射到燃烧室内，维修人员需要检查喷油器的工作情况并进行清洗或更换。

4.检查点火系统：点火系统的故障会导致燃料无法燃烧，维修人员需要检查点火线圈、火花塞等部件，并进行清洗或更换。

5.检查燃油供应系统：燃油供应系统的故障会导致燃料供应不足或污染，维修人员需要检查燃油泵、油箱和燃油滤清器等部件，并进行清洗或更换。

总结：汽车电控发动机的构造和维修与传统发动机有很大的不同，需要掌握相关的知识和技术。

对于汽车维修人员来说，学习和掌握电控发动机的构造和维修方法非常重要，这对于提高工作效率和客户满意度都具有重要意义。

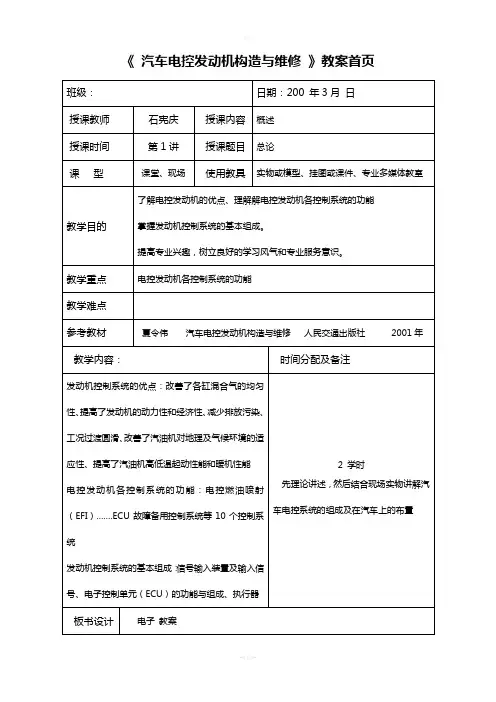

《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页
《汽车电控发动机构造与维修》教案首页。

《汽车电控发动机构造与检修》说课稿我说课的内容主要包括5个方面：一、课程性质和地位二、课程设计三、课程实施四、课程教学条件五、课程特色一、课程性质与地位1、课程性质与地位《汽车发动机电控系统检修》课程是汽车检测与维修专业的核心课程。

本课程是针对汽车机电维修工岗位的任职要求，按照基于工作过程系统化课程开发流程和方法要求开发的一门课程，在专业人才培养方案中具有重要地位和作用。

2、课程作用通过本课程的学习，主要是培养学生利用现代诊断和检测设备进行发动机电控系统故障诊断、故障分析、零部件检测及维修更换等专业能力。

3、本课程与前导、后续课程的关系本课程的前导课程有：汽车零件识图、发动机机械系统检修、汽车电工电子基础。

在学生具备这些课程基本知识和技能之后学习本课程。

通过本课程的学习，让学生掌握发动机电控系统组成、结构和工作原理，培养学生利用现代诊断和检测设备进行发动机电控系统故障诊断、故障分析、零部件检测及维修更换的等专业能力。

为“汽车综合故障诊断”打下坚实的基础。

二、课程设计1、课程建设历程《发动机电控系统检修》课程是汽车检测专业的核心课程之一，课程建设经历了三个发展阶段。

第一阶段：在专业教学改革和探索实践过程中，在调研和论证的基础上，为了适应汽车维修行业对人才培养的要求，在专业课程体系中设有《发动机电控技术》课程，为了加强学生实践能力的培养。

此阶段的课程模式为理论课+实践课课程模式。

第二阶段：基于项目的课程模式，将理论与实践何为一体，实施一体化教学，因此，将课程内容分解成七个项目，通过7个项目的实施，实现课程教学目标。

第三阶段：在学习研究发达国家的职业教育模式后，按照基于工作过程系统化课程开发与设计要求，根据《电控发动机构造与检修》课程的特点，以故障现象为载体，此阶段的课程模式为基于工作过程系统化课程模式。

2、课程设计理念基于我市汽车维修行业企业的需求，结合现有专业实训条件和课程团队现状，按照基于工作过程系统化的课程开发流程和方法，校企合作共同开发与设计课程，实现学生专业能力，社会能力和方法能力培养，提高学生综合职业能力。

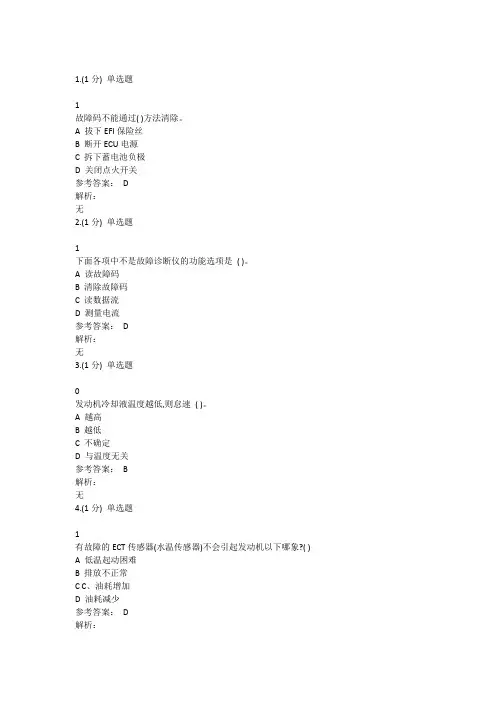

1.(1分)单选题1故障码不能通过()方法清除。

A拔下EFI保险丝B断开ECU电源C拆下蓄电池负极D关闭点火开关参考答案：D解析：无2.(1分)单选题1下面各项中不是故障诊断仪的功能选项是()。

A读故障码B清除故障码C读数据流D测量电流参考答案：D解析：无3.(1分)单选题发动机冷却液温度越低,则怠速()。

A越高B越低C不确定D与温度无关参考答案：B解析：无4.(1分)单选题1有故障的ECT传感器(水温传感器)不会引起发动机以下哪象?() A低温起动困难B排放不正常C C、油耗增加D油耗减少参考答案：D解析：5.(1分)单选题应用于欧洲的排放诊断系统是()。

A MOBDB CARBC OBDIID EUROOBD参考答案：D解析：无6.(1分)单选题1下面各项中哪个不是点火控制系统的控制功能?(). A点火提前角控制B点火能量控制C油压控制D爆震控制参考答案：D解析：无7.(1分)单选题1下面哪种控制可以减少NO的含量?()。

A二次空气喷射B EGRC PCVD EVAP参考答案：B解析：无8.(1分)单选题1ECU根据()信号对点火提前角实行反馈控制。

A水温传感器B曲轴位置传感器C爆燃传感器D车速传感器参考答案：C解析：9.(1分)单选题1电控点火系统的火花塞间隙一般为()A A0.35—0.45mmB B0.6—0.8C C1.0—1.2mmD D1.2—1.4mm参考答案：C解析：无10.(1分)单选题ECU通过控制点火时刻防止爆震，有爆震则()点火时刻，无爆震则()点火时刻，实现爆震控制。

()A暂停提前B推迟提前C暂停推迟D推迟哲停参考答案：B解析：无11.(1分)单选题1单独点火方式中,点火线圈直接与火花塞相连,一个点火线圈连接()缸的火花塞，由微机控制点火顺序。

A1个B2个C3个D4个参考答案：A解析：无12.(1分)单选题1点火执行器包括点火模块和()。

A火花塞B点火正时C点火组件D点火线圈解析：无13.(1分)单选题点火闭合角主要是通过()加以控制的。
