单脉冲测角系统干扰方法初探
陈方予;赵蕾;李明
【期刊名称】《现代防御技术》
【年(卷),期】2009(037)006
【摘要】试图说明对单脉冲导引头可采取的干扰途径.通过分析双点源干扰系统对单脉冲测角系统的作用,说明了对于双点源干扰系统,若要取得有效的角度诱偏干扰效果,则2个干扰源间必须有足够的间距.最后指出,在实际电子战中,干扰单脉冲导引头时,饱和交叉眼转发器很难得到实际应用,而线性交叉眼转发器在电子战中可以得到应用.
【总页数】5页(P96-100)
【作者】陈方予;赵蕾;李明
【作者单位】中国航天科工集团公司南京8511所,江苏,南京,210007;中国航天科工集团公司南京8511所,江苏,南京,210007;中国航天科工集团公司南京8511所,江苏,南京,210007
【正文语种】中文
【中图分类】TN958;TN972
【相关文献】
1.单脉冲测角在BM突防干扰机上的应用 [J], 陈方予;崔晓东;吴建军;郝昀
2.相干两点源对比相单脉冲测角的干扰机理分析 [J], 杨立明;吕涛;陈宁
3.主/旁瓣干扰对单脉冲测角的影响分析 [J], 张忠传;邰新军;孟庆昌;孙东
4.四通道单脉冲测角抗主瓣干扰技术研究 [J], 徐安祺;赵婵娟;何劲
5.主瓣干扰下单脉冲测角技术研究 [J], 张同会;秦轶炜
因版权原因，仅展示原文概要，查看原文内容请购买。
单脉冲雷达角跟踪系统干扰效果研究邹震朱宝增陈福兴（上海微波设备研究所，上海201802）摘要：本文简述了单脉冲雷达角跟踪系统的工作原理。
介绍了对单脉冲雷达进行角度欺骗的两种方法，并分析研究了相干干扰和非相干干扰两种干扰的可行性，并在此基础上仿真了在两点源相干干扰情况下，对单脉冲雷达角跟踪系统的干扰效果。
关键词：单脉冲雷达、相干干扰、非相干干扰、角度欺骗、干扰效果Study of Mono-pulse Radar’s Angle Tracking System Abstract:This paper described the principle of Mono-pulse radar’s angle tracking system. It is introduced two methods of angle deception to mono-pulseradar, and discuss the feasibility of both coherent interference andincoherent ones. Based on this, simulation of correlative interference effectto mono-pulse radar’s angle tracking system.Key words: mono-pulse radar、coherent interference、incoherent interference、angle deception、interference effect0 引言单脉冲雷达具有较强的跟踪能力，被广泛的应用在导弹制导、方位角追踪等方面。
由于其应用的广泛性，人们对单脉冲雷达的角度欺骗也进行了更深入的研究，提出了很多干扰措施。
在早期，利用单脉冲雷达内部的缺陷，噪声干扰对单脉冲雷达曾经起到一定的干扰作用。
但随着现代雷达性能的提高，单脉冲雷达放弃了距离自动跟踪，采用固定波门、通道合并等技术，单脉冲雷达已实现对噪声干扰源的抗干扰。
对单脉冲雷达的交叉眼干扰效果分析谭信【摘要】单脉冲雷达具有良好的抗单点源干扰的能力,传统干扰方法难以对其实施有效的角度干扰.简要介绍了单脉冲测角的工作原理,分析了交叉眼干扰原理,推导出交叉眼干扰在考虑目标回波情况下跟踪天线指向角的数学模型,最后通过计算机仿真,分析了幅度比、相位差等参数对交叉眼干扰效果的影响.【期刊名称】《舰船电子对抗》【年(卷),期】2018(041)002【总页数】6页(P17-21,31)【关键词】单脉冲雷达;振幅和差;交叉眼干扰【作者】谭信【作者单位】西南电子设备研究所,四川成都611731【正文语种】中文【中图分类】TN972.30 引言单脉冲雷达是20世纪50年代初期出现的一种精密跟踪雷达[1]。
它利用比较水平方向上2个波束的幅度和相位信息的方法确定方位，利用垂直方向上2个波束来确定仰角。
理论上，单脉冲雷达可利用单个目标回波定向，因此具有很强的抗干扰性。
目前，针对单脉冲体制雷达，较为有效的角度欺骗干扰方法有非相干干扰、交叉眼干扰和交叉极化干扰。
交叉眼干扰是一种相干干扰，它将单脉冲体制雷达测角引导至干扰源连线之外，对单脉冲雷达有较好的欺骗干扰作用。
交叉眼干扰通常作为作战平台的自我防卫手段，如飞机、舰船等用于对主动雷达进行角度欺骗干扰[2]。
1 单脉冲测角原理现代雷达普遍采用精确的单脉冲测角方式，能够在一个脉冲周期内完成测角，相对于圆锥扫描雷达有如下优点：获得角误差信号时间短；不易受目标回波信号起伏的影响；测角精度高[3]等。
根据取出角误差信号的方法不同，单脉冲雷达可以分为振幅和差式单脉冲雷达和相位和差式单脉冲雷达[4]，本文重点介绍使用较为广泛的振幅和差单脉冲测角方式，其原理方框图如图1所示。
图1 振幅和差单脉冲雷达原理方框图振幅和差单脉冲雷达简要工作原理：雷达在空间内发射4个相互部分重叠的波束，图1中A、B、C、D分别代表4个馈源，将收到的4个回波信号进行和、差处理后得到和信号A+B+C+D，方位差信号(A+C)-(B+D)，俯仰差信号(A+B)-(C+D)，和、差信号经过各自的接收通道和中放处理，和、差两信号经过相位检波，输出得到角误差信号，变成相应的直流误差电压加到方位、俯仰伺服系统，控制天线在角度上跟踪目标。

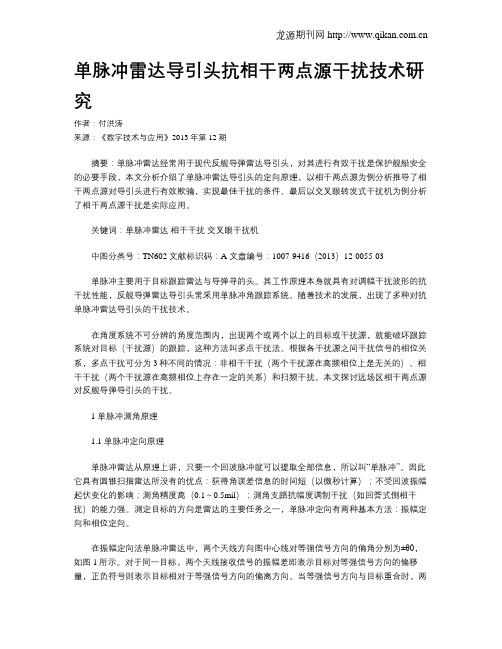

单脉冲雷达导引头抗相干两点源干扰技术研究作者：付洪涛来源：《数字技术与应用》2013年第12期摘要：单脉冲雷达经常用于现代反舰导弹雷达导引头，对其进行有效干扰是保护舰船安全的必要手段，本文分析介绍了单脉冲雷达导引头的定向原理，以相干两点源为例分析推导了相干两点源对导引头进行有效欺骗，实现最佳干扰的条件。
最后以交叉眼转发式干扰机为例分析了相干两点源干扰是实际应用。
关键词：单脉冲雷达相干干扰交叉眼干扰机中图分类号：TN602 文献标识码：A 文章编号：1007-9416（2013）12-0055-03单脉冲主要用于目标跟踪雷达与导弹寻的头。
其工作原理本身就具有对调幅干扰波形的抗干扰性能，反舰导弹雷达导引头常采用单脉冲角跟踪系统。
随着技术的发展，出现了多种对抗单脉冲雷达导引头的干扰技术。
在角度系统不可分辨的角度范围内，出现两个或两个以上的目标或干扰源，就能破坏跟踪系统对目标（干扰源）的跟踪，这种方法叫多点干扰法。
根据各干扰源之间干扰信号的相位关系，多点干扰可分为3种不同的情况：非相干干扰（两个干扰源在高频相位上是无关的）、相干干扰（两个干扰源在高频相位上存在一定的关系）和扫频干扰。
本文探讨远场区相干两点源对反舰导弹导引头的干扰。
1 单脉冲测角原理1.1 单脉冲定向原理单脉冲雷达从原理上讲，只要一个回波脉冲就可以提取全部信息，所以叫“单脉冲”。
因此它具有圆锥扫描雷达所没有的优点：获得角误差信息的时间短（以微秒计算）；不受回波振幅起伏变化的影响；测角精度高（0.1～0.5mil）；测角支路抗幅度调制干扰（如回答式倒相干扰）的能力强。
测定目标的方向是雷达的主要任务之一，单脉冲定向有两种基本方法：振幅定向和相位定向。
在振幅定向法单脉冲雷达中，两个天线方向图中心线对等强信号方向的偏角分别为±θ0，如图1所示。
对于同一目标，两个天线接收信号的振幅差即表示目标对等强信号方向的偏移量，正负符号则表示目标相对于等强信号方向的偏离方向。
单脉冲雷达干扰技术研究作者：魏征来源：《电子世界》2013年第17期【摘要】本文给出了对单脉冲雷达实施交叉眼干扰的数学模型，通过仿真计算，得出了对单脉冲雷达进行交叉眼干扰的基本结论，为研究干扰单脉冲雷达提供了依据。
【关键词】单脉冲雷达；干扰；雷达对抗；仿真1.引言在未来的军事作战中，电子对抗能力的强弱直接关系到舰载电子系统的综合作战能力的发挥，面对现代雷达采用频率捷变、旁瓣对消和匿影、脉冲压缩，以及多普勒滤波等多种抗干扰措施（ECCM），使作战飞机的自卫干扰或远距离支援干扰效果大为降低，甚至完全失去作用。
现代雷达多采用单脉冲测角体制以实现高精度跟踪，因此研究对抗单脉冲雷达的技术成为军事迫切需求[1]。
针对单脉冲雷达通用的角度欺骗干扰样式[2][3]，一般有三种，交叉极化干扰、交叉眼干扰和非相干干扰，它们可以有效干扰单脉冲测角雷达的正常工作，本文主要研究交叉眼干扰对单脉冲雷达的干扰技术。
2.交叉眼干扰模型3.对交叉眼干扰的计算机仿真仿真条件：设飞机位于雷达的正北方，初始距离为60km，飞机往正南方向进行突防，速度为，飞机进行自卫式干扰，干扰机转载于飞机两翼上，两干扰机之间的距离，其中一台干扰机对信号进行移向，两干扰机的转发增益分别为，（b～1）。
我们只考虑角度的偏移，忽略转发延时造成的距离迁移。
飞机的真实航迹和飞机发射干扰信号时雷达测得的航迹如图4所示。
4.结论根据仿真结果，可以得到交叉眼角度欺骗干扰策略：1）干扰机数：一部携带两个相干干扰源的干扰机，或两部相干干扰机；2）干扰样式：交叉眼干扰；3）干扰机位置，干扰功率的确定：此时干扰机位置即干扰距离、干扰角度（两干扰源对雷达的角度）。
两个干扰源须分布在单干扰源能使雷达偏离的最大角度范围内；4）两干扰信号相位的确定：两干扰信号在雷达天线口面处须稳定的反相；5）干扰频率的确定：对准雷达频率；6）干扰天线方向图：在雷达位置先验已知的情况下，干扰天线波束指向雷达位置。
对抗单脉冲雷达，有这几种欺骗干扰技术雷达通信电子战前两天分别介绍了《4种电子干扰方式》和《10多种电子干扰技术》，今天继续一起了解有效对抗单脉冲雷达的这几种干扰方法。
编队干扰如图24所示，如果两架飞机在敌雷达分辨单元内编队飞行，雷达不能区分出两个独立目标。
雷达会认为只有一个目标（位于两架飞机之间），它的位置按比例接近雷达反射截面积较大的飞机。
图24 如果两架飞机在雷达分辨单元内编队飞行，雷达不能区分出两个独立目标在探测范围内，典型的雷达分辨单元横向面积要大于纵向面积。
因此，雷达掌握角度信息要比掌握距离信息更容易。
如果两架飞机以基本相同的功率干扰雷达，雷达无法得出距离信息，因此更容易实现所需的位置保持。
闪烁干扰如图25所示，这是闪烁干扰示意图。
两架飞机在雷达分辨单元内飞行，干扰机以一定速率交替发射干扰信号，使雷达难以估算和跟踪。
图25 几架密集编队的飞机协同发射噪声干扰，使受扰雷达显示的干扰质心出现不规律的角度振荡如图26所示，因为干扰信号脉冲功率覆盖了回波信号脉冲功率，一枚导弹只能交替瞄准每一架飞机。
当导弹接近这两架飞机时，它必须以越来越高的速率在两架飞机之间切换瞄准点。
某一时刻，它将无法进行适配切换，无法跟踪目标。
图26 闪烁干扰需要两架飞机在雷达分辨单元内交替干扰，使受扰雷达一会制导攻击这架飞机，一会又制导攻击那架飞机。
随着距离缩短，导弹最终将无法机动地形反射干扰如图27所示，一部地形反射干扰机复制雷达脉冲，并以很大功率向地面或水面转发它们。
这使跟踪雷达从飞机下方一定角度接收到回波信号和地形反射信号的矢量和信号。
这样的话，攻击飞机的导弹或枪的瞄准点将低于实际目标的位置。
图27 地形反射：目标的向下偏转天线在导弹来袭前方的地形上反射假回波，诱骗导弹攻击虚拟图像交叉极化干扰交叉极化（cross-pol）干扰利用了雷达天线波束的边缘效应。
抛物柱面反射器的前向形状，天线罩的曲率或相控阵雷达边缘模块降低的增益，会引起雷达天线主瓣交叉极化的假波瓣。
Science and Technology & Innovation ┃科技与创新·137·文章编号：2095－6835（2016）11－0137－01关于单脉冲雷达抗干扰能力的探讨贾志飞（91913部队，辽宁 大连 116041）摘 要：目前，电子干扰环境日益复杂化，雷达的干扰技术也呈现出多元化发展的趋势，有效提高雷达的跟踪、探测能力便成为了相关工作人员研究的重要课题之一。
单脉冲角跟踪系统是一种较为先进的跟踪系统，但在具体工作中容易受到复杂电磁环境的干扰。
基于此，结合自身的工作经验和悉心研究，主要对雷达的干扰方法及单脉冲雷达的抗干扰能力和技术展开了探讨。
关键词：单脉冲雷达；干扰方法；抗干扰能力；角度欺骗中图分类号：TN958.4 文献标识码：A DOI ：10.15913/ki.kjycx.2016.11.137单脉冲雷达在探测和跟踪目标时，如果遇到复杂电磁环境的干扰，容易在距离、角度和频率方面不能有效分辨真实目标，而此时雷达所指示的目标信息也并非真实目标的相关信息。
这样，雷达就会失去跟踪和探测的效用。
因此，开展对单脉冲雷达抗干扰能力的研究具有非常重要的理论价值和现实意义。
1 单脉冲雷达的主要干扰技术分析随着电子干扰技术的迅速发展，如今能够对雷达实施干扰的技术非常多，我们从战术应用角度将其分为常规干扰和非常规干扰两大类。
其中，常规干扰具体指的是雷达对抗中经常采用的普适性较强的一些干扰方法，其主要干扰原理是有效降低雷达接收信号的信噪比。
常用的常规干扰技术主要包括阻塞噪声、射频存储转发干扰和无源干扰等。
雷达抗常规干扰的主要方法是提升雷达的跟踪和探测性能，比如增加隐身天线、增加发射功率以及采用低截获概率技术等。
非常规干扰主要是指对采用了特定技术的雷达或者构造、功能比较特殊的雷达实施干扰的方法和措施。
一般来讲，对特定的雷达进行非常规干扰应当先侦查、收集被干扰雷达的一些特定信息（比如雷达频率、雷达操作系统等），然后使干扰机在逼真复现被干扰雷达信号的同时有效控制信号，从而产生虚假现象，通过制造假的雷达目标回波，让被干扰雷达产生错误的数据和信息。
